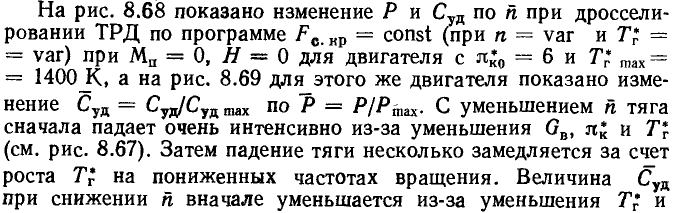

48)Дроссельная характеристика трд
4 9)Уравнение баланса мощностей ротора трд

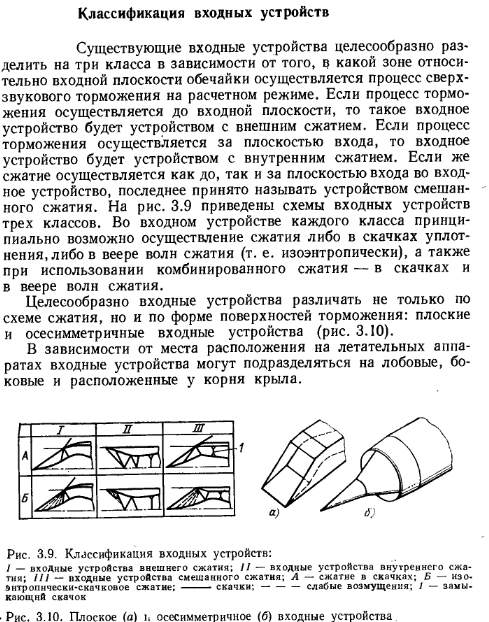

50Хар-ки входного устройства врд
Хаар-ми ВУ наз-ся завис-ти основных параметров его эф-ти от режимных пар-ов.Хар-еи ВУ бывают2х типов:Скоростная и дроссельная

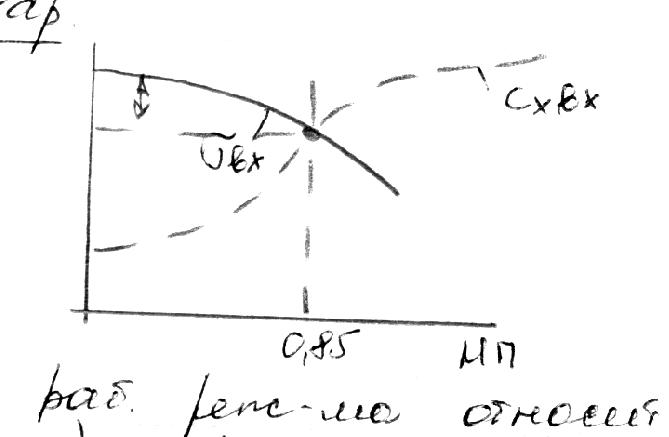

Д.Х. В дозвук. ВУ при снижении режимы раб.дв-ля Gвпр умень-ся,давление воздуха п/д к-ом будет возр-ть, при этом σвх , из-за появления на внутре-ей пов-ти ВУ зон с отрывом теч-я от внутренней поверхности, будет падать. При увел-и режимы работы двигателя давление воздуха п/д к-ом умень-ся, VП увел-ся, сниж-ся не равномерность поля скоростей на входе в комп-ор, несколько возрастут потери на трение, но σвх≈ const
С.Х. Пол-е раб.реж-ма относит.опасн.границы (помпажа) хар-ся коэф-ом Ку, этот коэф.численно определяет удал-ть от опасного режима.
51
О
сновные
параметры, влияющие на работу цикла.
π∑ - суммарная степень повышения давления π∑=РК*/РН
θ – степень подогрева θ = ТГ*/ТН

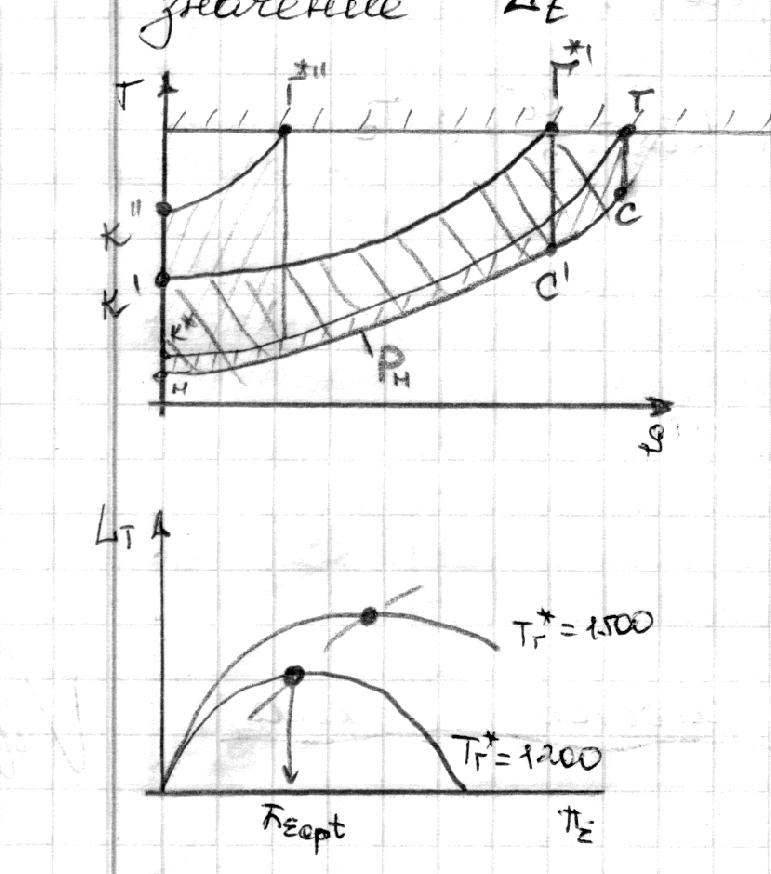

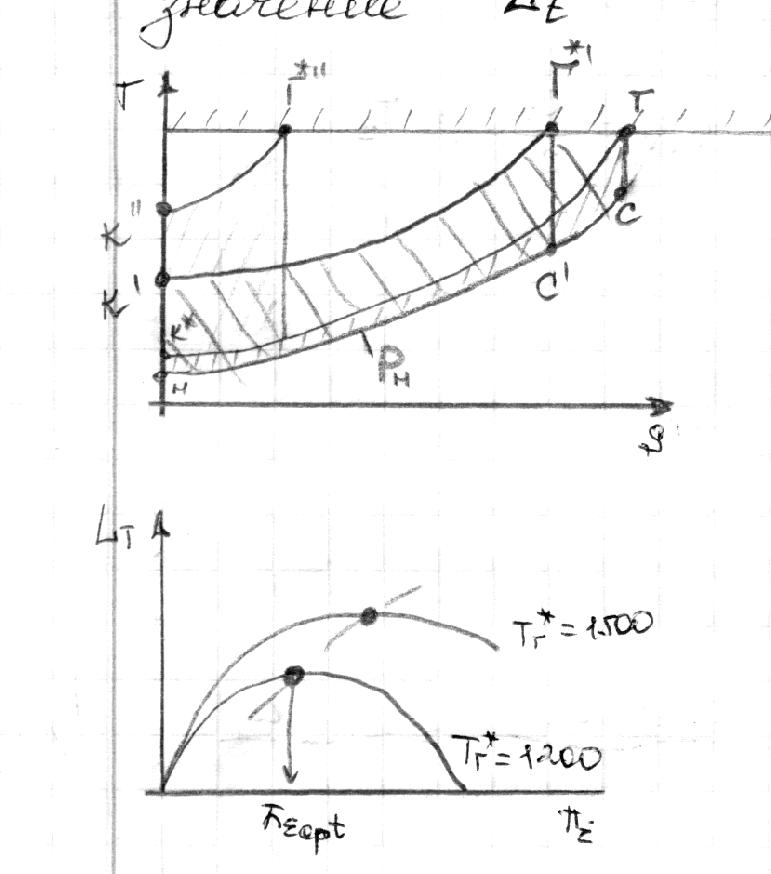

Сущ-ет π∑ при ТГ=const , при котором рабю цикла будет равна 0,след-но min и max значением π∑ будет сущест-ть π∑ ,котор.даст max значение Lt(работа цикла)
dLt/dπ∑=0 π∑опт=(ТГ*/ТН)-К/(2(К-1))
Левые части более крутые, чем правые.

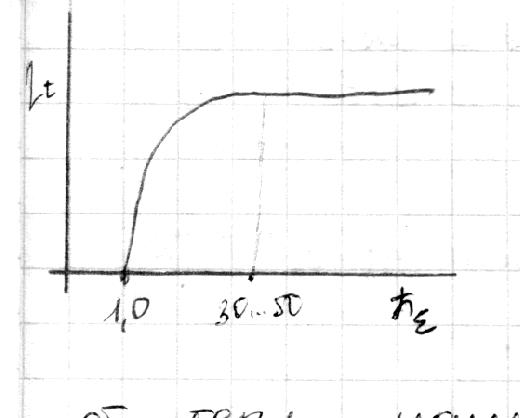

Кроме работы цикла,второй важной хар-ой цикла является КПД,показывающий какую часть работы цикла реализ-на по отношению к подвер.теплу.-термический КПД
η=Lt/Q1=(Q1-Q2)/Q1=1-1/π∑(К-1)/К
ηt=ƒ(π∑)
52Дроссельные характеристики трд
54)
5 2)План скоростей осевого компрессора.Удельная работа
55)Влияние водности на тягу ТРД .
Водность -относительное содержание воды в виде капель, льда, снега, но даже в ливень водность не превышает 0,3-0,5 процентов. Вода в компрессоре в процессе сжатия испаряется отбирает часть тепла, что приводит к увеличению степени сжатия и соответственно увеличению удельной тяги кроме того гидравлических сопротивлений.
Поэтому величина Lu находится в пределах 15…25 кДЖ/кг для дозвуковых и 35…50 кДж/кг для сверзвуковых ступеней. Увеличивается секундный массовый расход воздуха что увеличивает тягу. Некоторые двигатели форсируют впрыском дисцилированной воды
56. Реальный цикл врд . Оптимальная степень повышения давления.
В действительном цикле все процессы сопровождаются потерями.
57)Рабочий процесс трдд.Основные схемы и параметры.
Расчет параметров ТРДД, как и ТРД, включает в себя определение давлений и температур в характерных сечениях проточной части двигателя. Исходные данные для расчета: тяга двигателя в заданных условиях полета (на высоте Н и скорости по лета Vn); суммарная степень повышения давления в компрессорах внутреннего контура пк∑; температура газа перед турбиной Тг; степень двухконтурности m, степень повышения давления в вентиляторе пв. Расчет по параметрам заторможенного потока при постоянных величинах показателей адиабаты в процессах сжатия и расширения можно провести в такой последовательности.
У ТРД повышен темпер. газа перед турбин. приводит всегда к повышен. уд тяги и уменьш. уд массы двигателя , экономичность особенно на дозвуковых скоростях полета существенно падает.
В настоящ. время ни одна страна в мире не производит одноконтурные трд. Разрешить противоречие м/у уд. тягой и уд. расходом топлива с ростом температуры перед турбиной перейдя к трдд. При приемлемых значениях уд тяги получить хорошую экономичность.
Основные схемы и параметры трдд.
Применяются 2 схемы :
1 с раздельными соплами
2 с общим соплом со смешением
Роторная часть трдд как правило 2хвальная или 3хвальная . одновальных нет .
2хконтур. трдд конструктивно сложнее одноконтурных , но экономичность особенно на дозвуковых скоростях полета выше.
Основная причина развития трдд связана с тем, что у 2контурных двигателей с изменением параметров рабочего процесса повышается и эффективный кпд и тяговый кпд. В трдд работа цикла (которая образуется во внутреннем контуре) частично передается во 2й контур , в зависимости от степени 2хконтурности и степени повышения давления вентилятора во 2м контуре. У 2конт. двиг-ля рост температуры газа перед турбиной не всегда, в отличие от одноконт. двиг-ля сопровождается увеличением скорости истечения газа из сопел.
Дополнительные преимущества:
- менее существенное увеличение массы двиг-ля по сравнению с 1конт двиг-ем в зависимости от увеличения общей степени повышения давления в компрессоре благодаря относит. Малым размерам внутр контура.
- наружн контур дв-ля по отношению к внутр играет роль постоян, автоматич действующ. перепуска воздуха .
- малые скорости истечения из сопла облегчают задачу шумоглушения
- конструктивно простая схема организации реверса тяги
