14.Сетевые стыки цск (с цсп, асп, фсл).

Цифр. сетевой стык: при включ. цифр. сис-м пер-чи в ЦСК возникают след. гр. проблем:

- на тлф сети исп. ЦСП не вход-ие в иерархию сис-м пер-чи (н-р ИКМ15);

- структура циклов внутри ЦСК м. отл-ся от структуры циклов в ЦСП.

МСЭ определил, что не будет выдвинуто никаких требований отн-но структуры циклов в цифр. АТС, т.е. разработчики м. по своему усмотрению изм-ть структуру циклов, н-р изм-ть длину код. слова, исп-ть вторичное мультиплексирование и т.д.

- кодир-е в ЦСП и ЦСК разл-ся. Поэтому выдел-ся 2 гр. треб-й:

1. электр-е

2. логич-е

Электр-е треб. означают, что структура циклов на вх. ЦСП д. соотв-ть треб-ям данной сети.

Логич. треб-я - - преобр-е кода HDB3 или AMI в станц-й обыч-й и наоборот, синхр-я вх. сигн-в в соотв-ии с такт-ми с-ми.

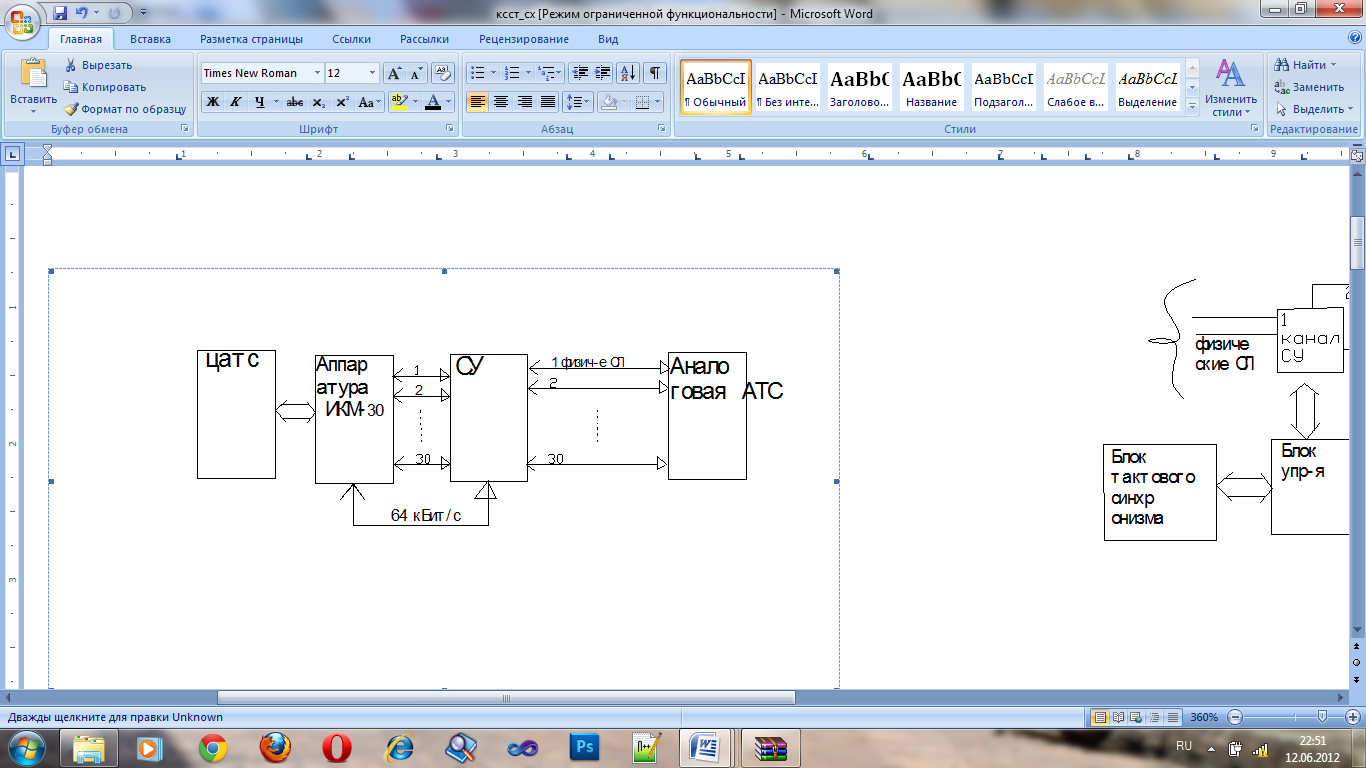

Аналогов-й сетевой стык (рис.)

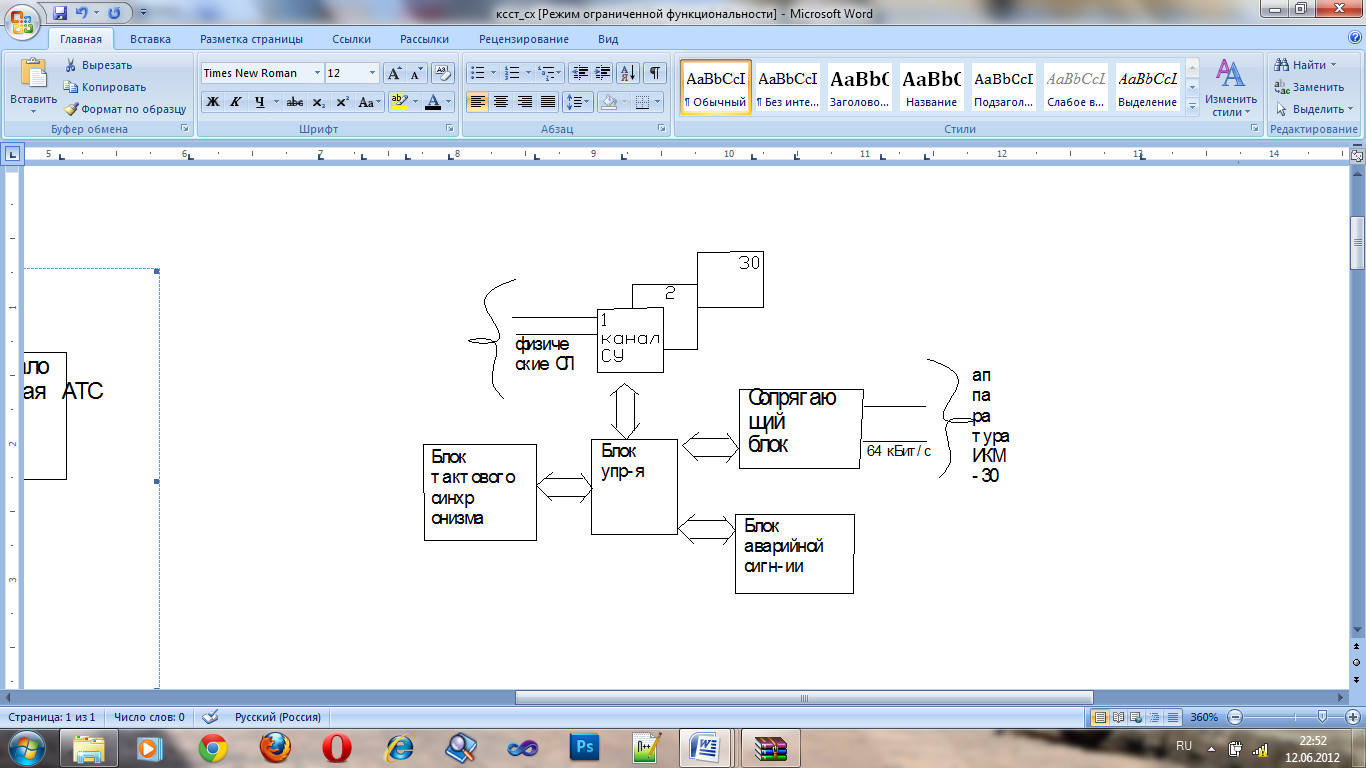

СУ условно дел-ся на 2 части: канальную и сигнально-синхронизационную.

Схемы каналов СУ осущ. преобр-е сигнальной инфо в каждой физич-ой СЛ в сигналы для блока упр-я. Коммут-я часть не производит никакой логич-й обработки сигнала.

Блок упр-я стробирует инфо ч\з 2 мс. Осущ-вив отсчёт блок упр-я обраб-ет его и пер-ёт в сопрягающий блок, кот-й осущ-ет согласов-е с апп-рой ИКМ.

Блок такт-го синхрошума обесп-ет схему соглас-го ус-ва всеми необх-ми такт-ми сиг-ми.

При включ-ии АСП в ЦСК исп-ся апп-ра:

1.кодеры групп-х сигн-в с частотным раздел-м

2.трансмультиплексоры

3.модемы

Кодеры групп-х сигн-в исп-ся для преобр-я аналог-го сигнала в цифрую форму для пер-чи его по ЦСП. Кодеры исп-ся при связи аналог-х зон с пом-ю ЦСП(рис.).

При связи цифр-х зон с пом-ю АСП исп-ся модемы или трансмультиплексоры. Тр-ры осущ-ют покан-е преобр-е цифр-х сиг-в в аналог-ю форму.

Модемы осущ-ют преобр-е цифр-го потока к виду, небх-му для пер-чи по АСП(рис.). Тр-р позволяет эффект-ее исп-ть пропускную спос-ть аналог-х трактов, а модемы имеют большую скорость и меньш-ю стоим-ть. Выбор того или иного устр-ва осущ-ся из эконом-х соображ-й

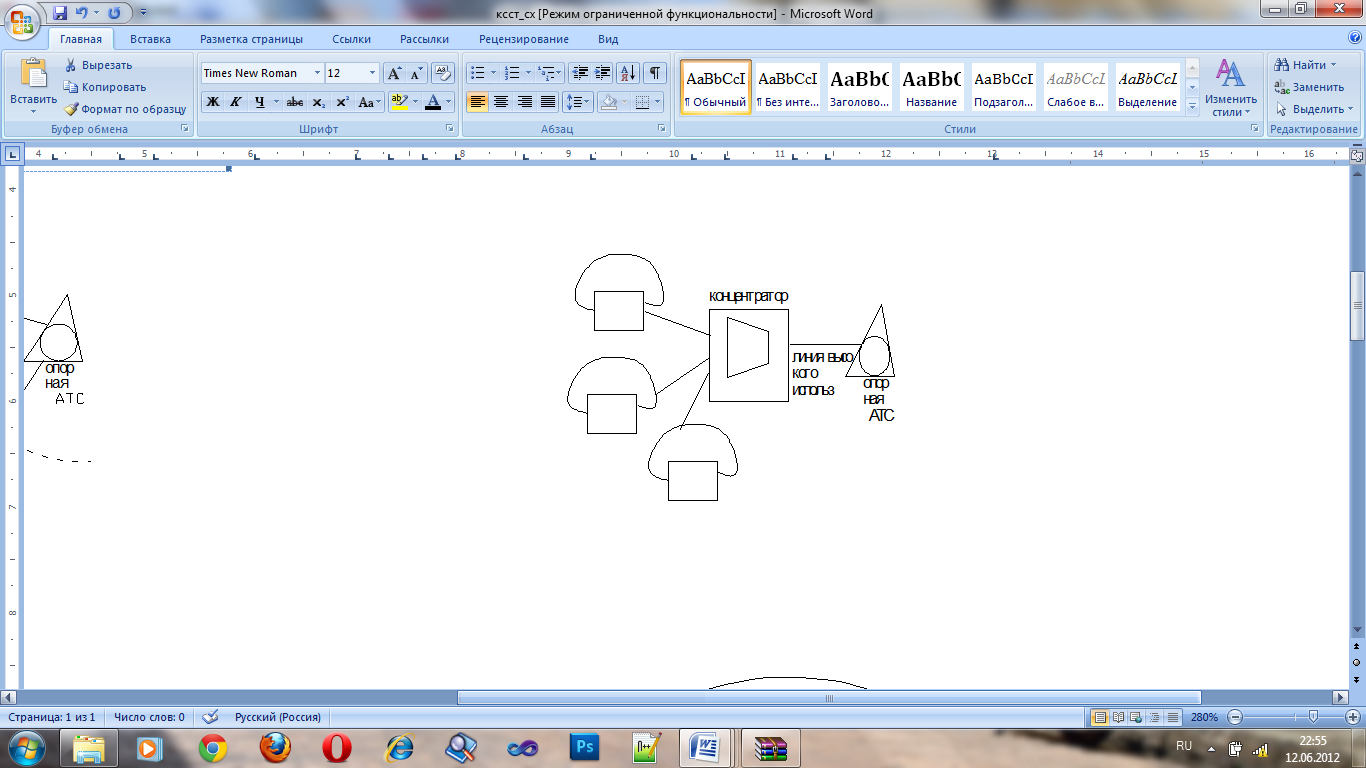

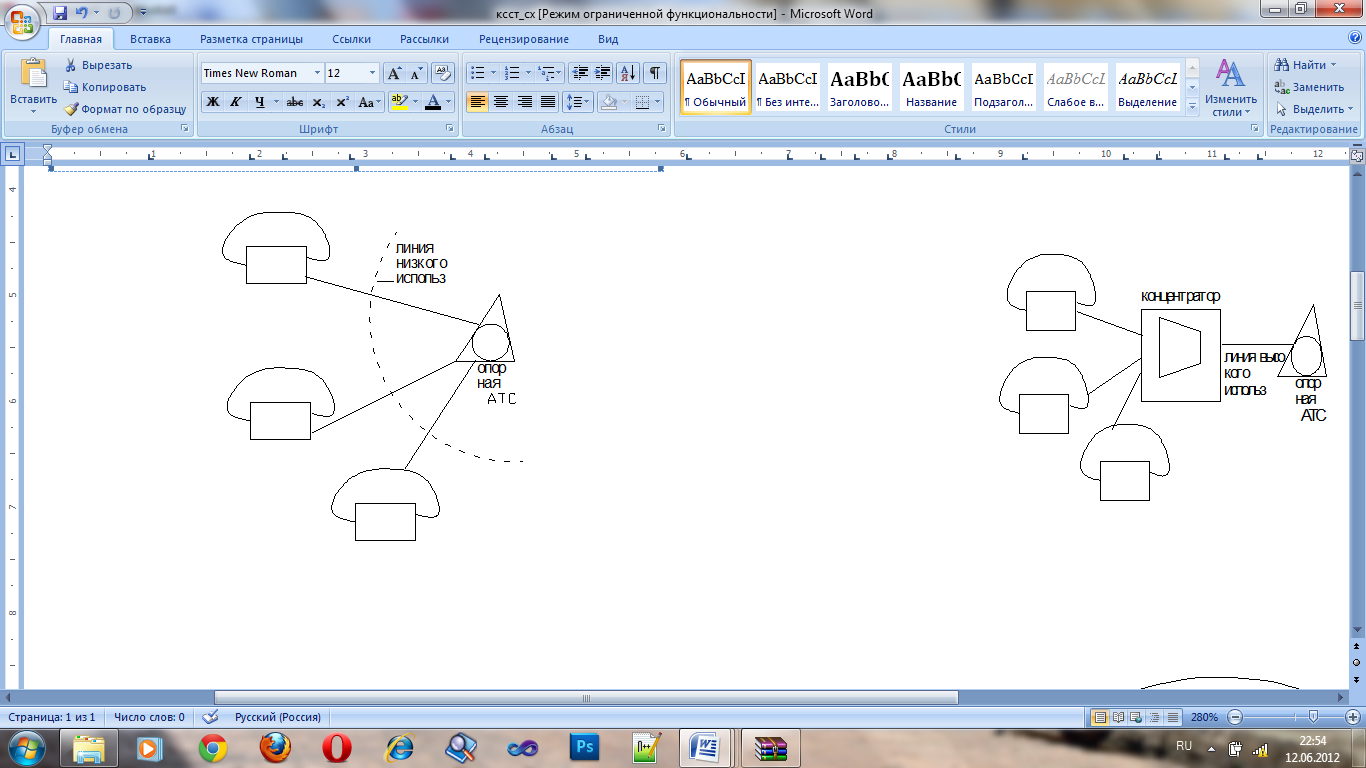

15. Концентраторы .функцион-ой частью любой ЦСК явл концентратор –устр-во кот-ое позвол-т осущ предварит уплотн-ие абон-ой нагрузки с целью рацион использ СЛ. Они позвол заменить большое число линий подкл-я удаленных объектов к станции цифровыми СЛ (рис1)

В ЦКС исп 3 типа конц-в: аналогоцифровые – объед-т нагрузку к абон-х аналог линий для передачи по l цифровым (к>l) ,цифровые- вх и исх линии явл цифр-ми остальн как и в предыд, смешанные- вх лин (каналы) могут быть анал и цифр.Осн хар-кой конц-ов явл коэф-т концентрации – соотнош м-у вх-ми каналами и исх цифр-ми лин-ми. По способу управл-я и установки различ-т:1)конц кот устан на АТС-они осущ согласов-е абон-х линий и цифр-го оборуд-я.2)удаленные конц,кот распол вне здания АТС,3)если удал- конц-р управл-ся своим УУ,а не от апорной АТС и в нем разрешен внутренний обмен м-у абон-ми то он наз удаленный комутац-ый модуль УКМ.Схемы конц-в можно разделить на 2 гр: с использ-ем собств-го КП,и без КП. Способы внедрения конц-в : 1)замена АТС небольш емкости удаленным конц – прим при внедрении ЦАТС большой емкости в случае когда в зону ее действия попад старые подлеж-ие замене АТС небольш емк-и.(рис2)

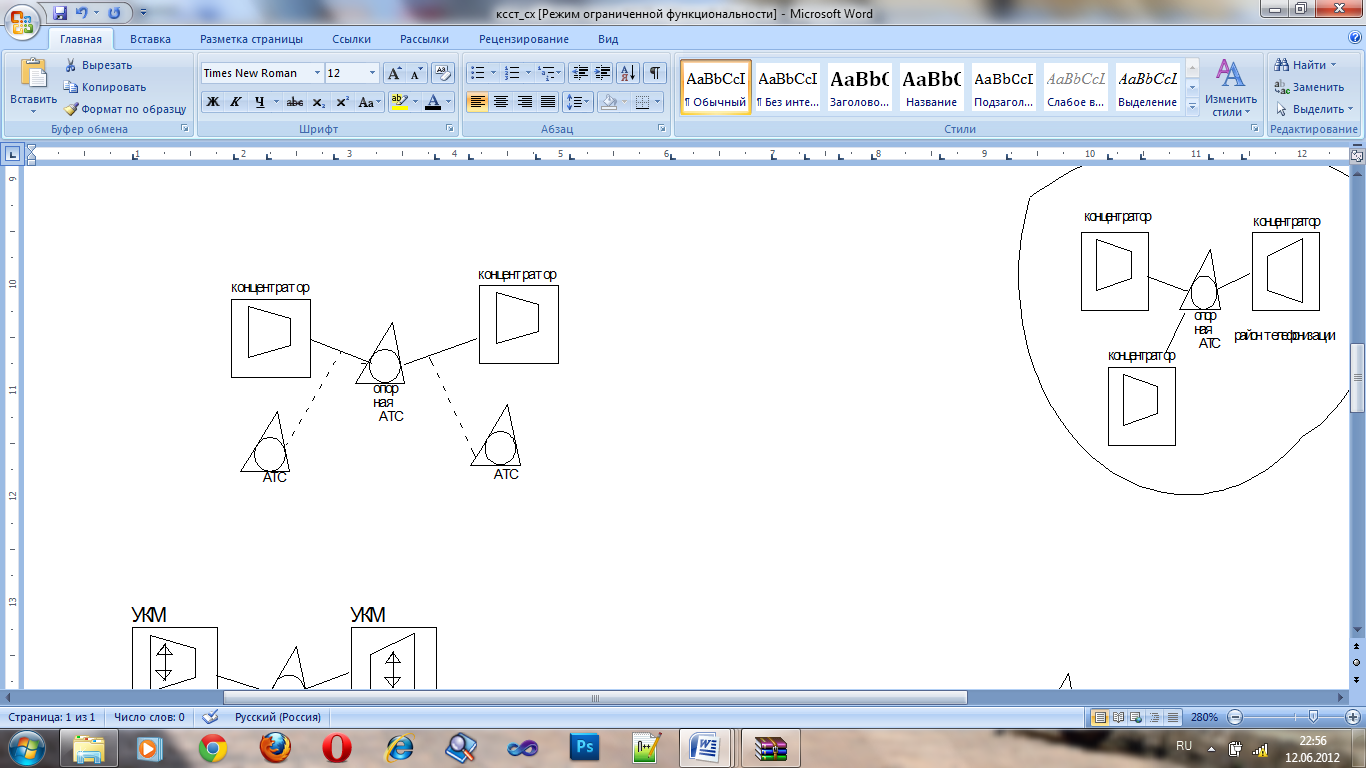

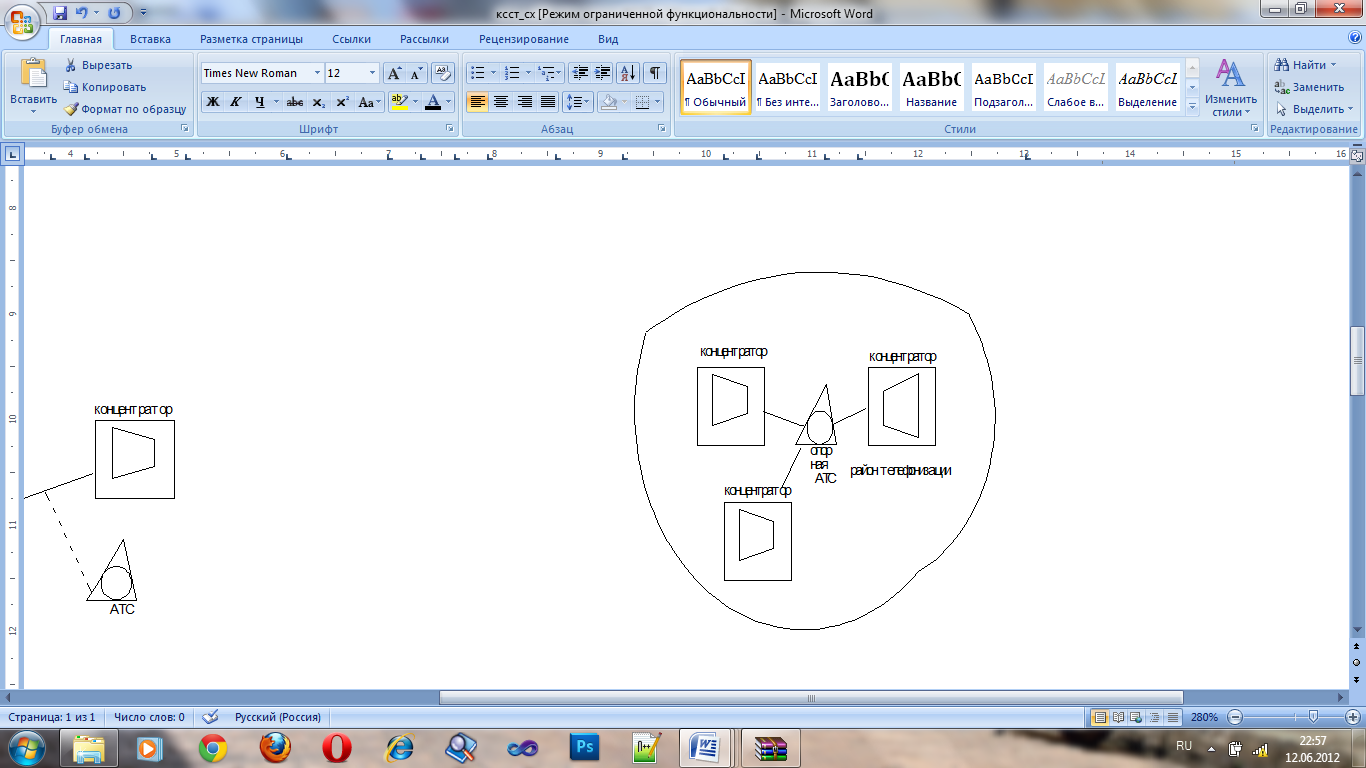

Преимущ-о: сохр сущ-е АЛ ,кабельные линии связи к апорн АТС, кот дооборуд ЦСП.,сохр-т помещение старых ЦСП, что делает его эконом-и выгодн. Т.к внутристанц-ый обмен таких небол АТС достат-о большой то устан УКМ.2) внедрение ЦАТС и удал-х конц-ов в 1-ом тел районе. Конц-ры устан –т по всему тел р-ну , причем кол-во абон-ов , вкл-х в них значит больше чем в 1-м случ. Могут быть устан-ы для обеспеч-я связью жильцов большого дома.(рис3)

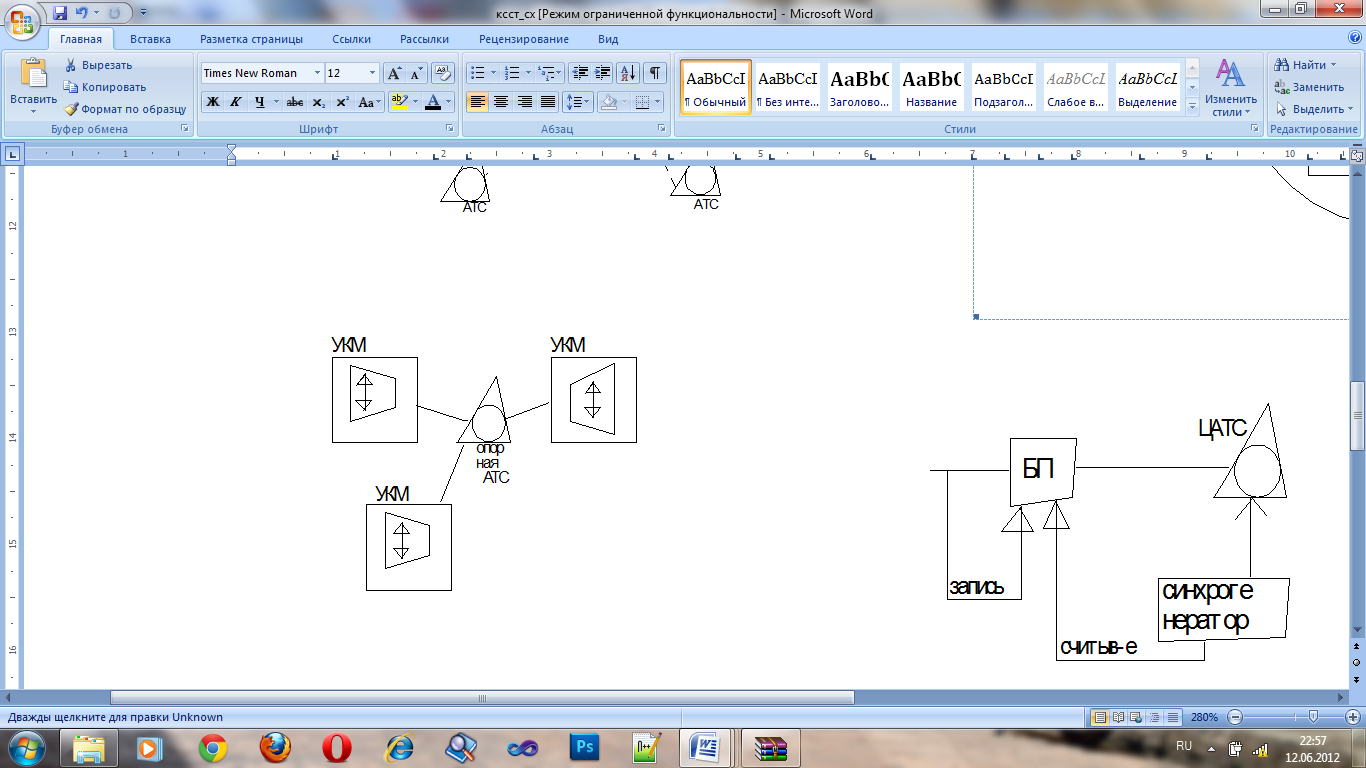

Недостаток сложность тех обслуж-я большого кол-ва удал-х конц-в..3) исп-ие УКМ(рис4)

В данном случае УКМ-оконечная АТС.опорная АТС – местная или транзитная (смеш) Реком-ся исп на ГТС большой емкости .Особ-ть емкость УКМ может превыш емк опорной станции и м.б. неск десятков тыс.
