18.Измерение вертикальных углов
Измерение вертикальных углов производится с помощью вертикального круга, укрепляемого на оси вращения зрительной трубы теодолита. При вращении трубы вокруг ее горизонтальной оси вместе с ней вращается и лимб вертикального круга, а алидада остается неподвижной.
Для получения величины угла наклона визирной оси по вертикальному кругу теодолита необходимо знать место нуля вертикального круга, обозначаемое символом М09 или место зенита, обозначаемое MZ.
Местом нуля МО называют отсчет по вертикальному кругу теодолита при горизонтальном положении визирной оси трубы и исходном положении от-счетного устройства.
Местом зенита MZ называют отсчет по вертикальному кругу теодолита при положении визирной оси трубы, направленной в зенит, и исходном положении отсчетного устройства.
При хорошо отъюстированном приборе место и место зенита должны быть близки к 0°. Но практически значения МО и MZ отличаются от 0° на некоторую величину, которую необходимо учитывать при определении углов наклона шли зенитных расстояний z. Дяя каждого типа теодолита расчетные формулы по определению места нуля и вертикальных углов приводятся в паспортах приборов и эависят от типа оцифровки и основного положения вертикального круга - «круг лево» (КЛ) или «круг право» (КП).
19.Классификация нивелиров. Устройство нивелира н-3
Н
ивелир-
это геодезический прибор, с помощью
которого определяют превышение между
точками. Нивелиры в зависимости от их
конструкции бывают с цилиндрическим
уровнем (уровненные нивелиры) и с
компенсатором. В первом случае
горизонтальность визирного луча
определяется с помощью уровня, а во
втором с помощью компенсатора. К названию
нивелира также могут добавляться буквы
К и Л, а перед буквой Н могут стоять
цифры, обозначающие номер модели
модификации прибора. Например: 2Н-10КЛ
означает: вторая модификация нивелира
Н10 с компенсатором и лимбом. В настоящее
время широко используют нивелиры Н-3,
Н-3К, Н-3КЛ, Н-10Л и др.

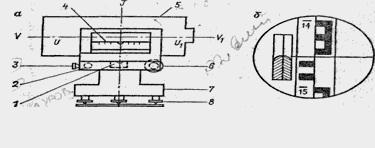

Нивелир Н-3:
Основными частями нивелира являются: подставка7 снабжённая подъёмочными винтами8, элевационный винт6, зрительная труба5, цилиндрический уровень4. Наводящий винт3, круглый уровень1, закрепительный винт2.
Основные оси нивелира: ось вращения прибора, визирная ось зрительной трубы. Для наведения прибора на рейки используют закрепительные и наводящие винты. Круглый винт служит для приведения прибора в отвесное положение.
Классификация нивелиров: Высокоточные Н-0.5, точные нивелиры Н-3, технические нивелирыН-10
20. Поверки и юстировки нивелира
Поверка 1. Головка штатива и подставка нивелира должны быть устойчивы.
Поверка 2. Ось круглого уровня должна быть параллельна оси вращения инструмента.
Круглый уровень устнавлиается между любыми двумя подъемными винтами и вращением всех трех подъемных винтов пузырек круглого уровня приводится в нольпункт. Затем поворачивают уровень на 180 0. Если уровень остался в нульпункте, условие выполнено.
Поверка 3. Горизонтальный штрих сетки нитей должен быть перпендикулярен оси вращения прибора.
Для выполнения этого условия на расстоянии 20-30 м от нивелира устанавливают рейку. Трубу прибора наводят таким образом, чтобы изображение рейки расположилось у края поля зрения трубы и берут отсчет по горизонтальному штриху сетки нитей. Затем наводящим винтом трубу поворачивают таким образом, чтобы изображение рейки оказалось у противоположного края поля зрения трубы. Если отсчет не изменился, то условие выполнено. В противном случае, сняв защитный колпачок окуляра, ослабляют крепежные винты окулярной части зрительной трубы и, поворачивая сетку нитей за счет люфта в отверстиях винтов, добиваются выполнения условия поверки.
Поверка 4. Для нивелиров с цилиндрическим уровнем при трубе ось цилиндрического уровня должна быть параллельна визирной оси прибора (главная поверка).
Для нивелиров с компенсаторами главная поверка заключается в том, что визирная ось трубы должна быть горизонтальна.

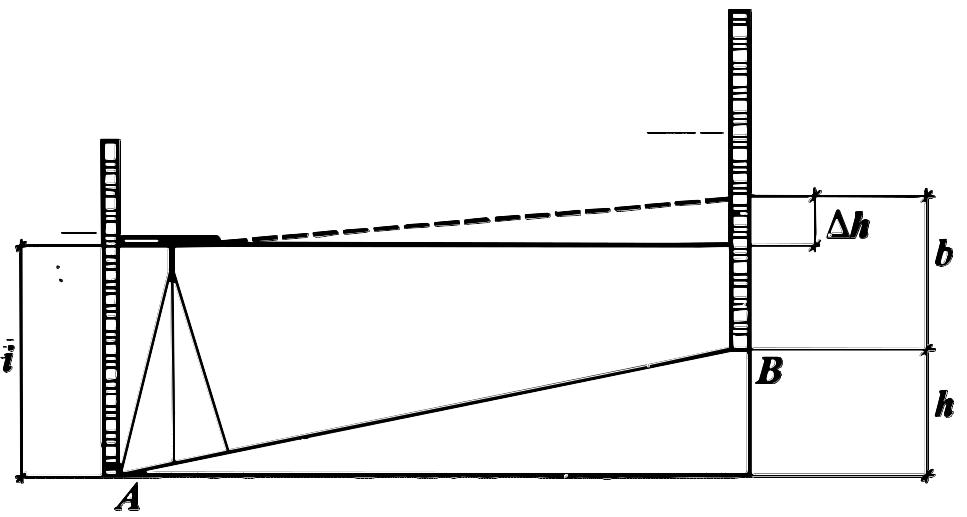

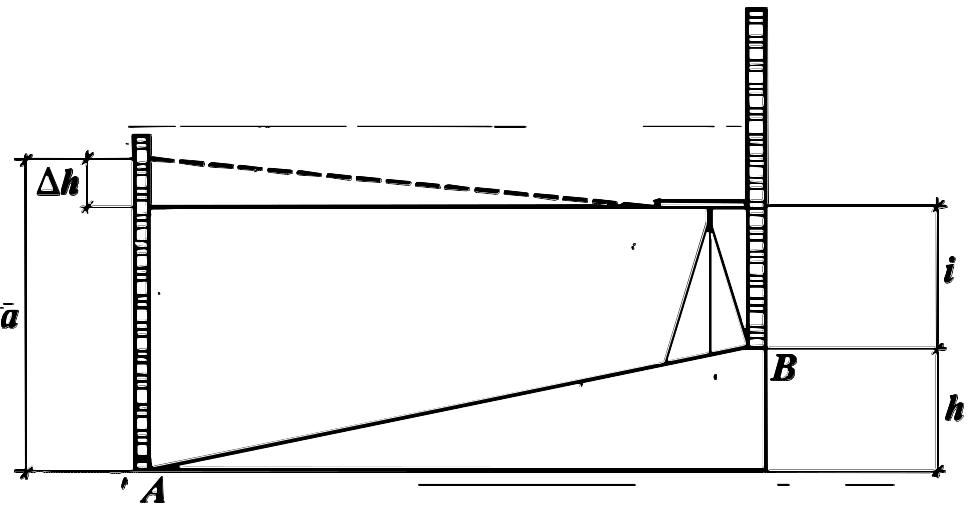

Это основная поверка нивелира. Она выполняется двойным нивелированием. Превышение между точками определяется дважды способом нивелирования вперед. Вначале инструмент устанавливается в точке А, измеряется высота инструмента — iA и берется отсчет по рейке, установленной в точке В — b. Затем инструмент и рейка меняются местами, измеряется высота инструмента в точке В — iв и определяется отсчет по рейке, установленной в точке А — а. Погрешность превышения ∆h, вызванная не параллельностью осей вычисляется из выражения:
∆h = (а + b)/2 — (iA + iB)/2
Если величина ∆h не превышает 5 мм, условие выполнено. В противном случае производится исправление. Вычисляется исправленное значение отсчета по рейке: аис = а — ∆h. Этот отсчет устанавливается с помощью элевационного винта. При этом пузырек цилиндрического уровня смещается с ноль-пункта. Действуя исправительными винтами цилиндрического уровня, пузырек приводится в ноль-пункт. Для контроля поверку следует повторить.
