Практическая часть

Цель работы:

Получение навыков работы на сцинтилляционном дозиметре ДРГ 3-02.

Задачи работы:

1. Оценка максимальной энергии бета-излучения (источник №1 и №2) несколькими методами.

2. Идентификация радионуклида по верхней границе β-спектра.

Описание дозиметра ДРГ 3-02 (дозиметр рентгеновского и жесткого бета-излучения).

Прибор состоит из двух отдельных узлов, соединенных кабелем: детектора излучения и измерительного блока.

Детектор излучения сконструирован на основе комбинированного воздухоэквивалентного сцинтиллятора. Данный сцинтиллятор представляет собой полистироловый цилиндр, на одно из оснований которого нанесен сернистый цинк. Сцинтиллятор покрыт светоотражающей эмалью. Световод изготовлен из органического стекла и приклеен к фотокатоду ФЭУ. Рабочий торец детектора закрыт пластмассовой насадкой, являющейся кольцом управления диафрагмой.

Измерительный блок состоит из следующих основных частей: стабилизатор напряжения, преобразователь напряжения, схема умножения, усилитель постоянного тока, интегрирующий контур и пульт управления с показывающим устройством (рис.3.2).

Х

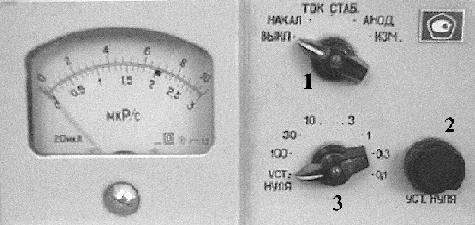

Рис 3.3 Лицевая панель дозиметра РДГ3-02.

од работы

Подготовка дозиметра к работе

1. Включить прибор в сеть. Переключатель режимов работы (1, рис.3.3) установить в положение “НАКАЛ”. Выждать 3 мин. Стрелка должна установиться в черном секторе.

2. Переключатель режимов работы установить в положение “ТОК СТАБИЛИЗАЦИИ”. Выждать 3 мин. Стрелка должна установиться на значении 5,6 - 6,0.

3. Переключатель режимов работы установить в положение “АНОД”. Выждать 3 мин. Стрелка должна установиться на значении 2,4.

4. Переключатель режимов работы установить в положение “ИЗМЕРЕНИЕ”. Переключатель диапазона измерений установить в положение “УСТ. НУЛЯ”. Далее при открытой диафрагме сцинтилляционного датчика верньером “УСТ. НУЛЯ” (2, рис.3.3) выставить “0” по шкале прибора. Закрыть диафрагму.

5. Переключателем диапазона измерений (3, рис.3.3) выбрать необходимую чувствительность (например, “10”), и установить темновой ток. Для этого при закрытой диафрагме верньером “УСТ. НУЛЯ” добиться совмещения стрелки прибора с отметкой “0”.

Прибор готов к работе.

Оценка максимальной энергии бета-частиц (верхней границы β-спектра)

Определение максимальной энергии β-частиц проводят по слою поглощения – d_1\2n и массовому пробегу - R_m. Для определения этих величин строят зависимость мощности экспозиционной дозы β-излучения от толщины алюминиевого поглотителя (см. Приложения, рис.1, 2). Для получения данной зависимости:

1. Поместите источник бета-излучения на торец датчика. Открыть световой зазор, снять показания прибора.

2. Установите алюминиевый фильтр (=2,7 г/см³) 0,1 мм между источником и детектором, снять показания прибора. Для снижения погрешности измерений источник и фильтр необходимо полотно прижимать к рабочей поверхности датчика. С этой же целью, после накопления 10 (15) тонких фильтров их необходимо заменить 1 толстым (1 или 1,5 мм).

3. Повторяйте пункт 2, переключая диапазоны чувствительности прибора. Переход на большую чувствительность необходимо произвести сразу, как только это окажется возможно. При этом замеры производят дважды: при одинаковом количестве фильтров, но разной чувствительности. Каждое изменение чувствительности должно сопровождаться установкой темнового тока (см. «Подготовка дозиметра к работе» п.6). Рекомендуется проводить проверку величины темнового тока каждые 5 замеров.

Количество фильтров увеличивают до тех пор, пока фиксируется хоть малейшее отклонение стрелки. В случае невозможности точно считать значение мощности дозы, его округляют до ближайшей цифры шкалы прибора.
