Оборудование для жилых домов (сегментов):
Коммутаторы
Должны соответствовать следующим требованиям:
обеспечение сопряжения с коммутаторами существующей сети со скоростью передачи 1000/100/10 Мбит/сек;
наличие как минимум 24 портов Gigabit Ethernet 1000BASE-T для подключения рабочих станций;
наличие как минимум 2 оптических портов SFP 1000Base-X для подключения сегментов;
высокое быстродействие внутренней шины
Этим требованиям соответствует коммутаторы Gigabit Ethernet от фирмы NETGEAR (рис. 2.8): управляемые гигабитные Smart-коммутаторы и с функциями энергосбережения GS110TP на 8GE+2SFP портов, GS716T на 16GE+2SFP портов и GS724T на 24GE+2SFP.
Таблица 2.6.
Технические характеристики моделей коммутаторов
Модель |
NETGEAR GS110TP |
NETGEAR S716T |
NETGEAR GS724T |
Порты |
8 портов RJ-45 с автоопределением скорости 1000/100/10 Мбит/сек 2 порта SFP Гбит/сек |
16 портов RJ-45 с автоопределением скорости 1000/100/10 Мбит/сек 2 порта SFP Гбит/сек
|
24 портов RJ-45 с автоопределением скорости 1000/100/10 Мбит/сек 2 порта SFP Гбит/сек
|
Внутренняя пропускная способность (Гбит/сек) |
20 |
32 |
48 |
Размер таблицы MAC адресов |
4096 |
8192 |
8192 |
Статическая маршрутизация |
- |
- |
- |
Габариты (мм) |
236 x 102 x 27 |
440 x 205 x 43 |
440 x 205 x 44 |
Электропитание |
100 / 240В (перемен. ток), потребляемая мощность 59.3 Вт |
100 / 240В (перемен. ток), потребляемая мощность 29 Вт |
100 / 240В (перемен. ток), потребляемая мощность 29 Вт |
Вес (кг) |
0,7 |
2,74 |
2,74 |
Эти высокопроизводительные гигабитные Smart-коммутаторы из серии NETGEAR ProSafe® используют разнообразные мощные функции, которые пригодятся в сети любой компании. Управлять всеми коммутаторами ProSafe Smart можно с помощью удобной Web-консоли, которая также используется для конфигурирования всех функций, мониторинга и устранения сбоев. Эти коммутаторы также поддерживают SNMP для сбора и отслеживания данных, на основе которых выполняется мониторинг состояния сети, а также осуществляется управление устройствами и внедряются необходимые правила и политики управления ИТ. Чаще всего используется SNMP v2c, обеспечивающий больше возможностей для составления отчетов, чем SNMP v1. Если требуется повышенная защита, то можно использовать SNMP v3, реализующий шифрование данных.
Все коммутаторы ProSafe Smart обеспечивают наивысшую надежность и на них предоставляется пожизненная гарантия, а как опция - пакеты поддержки ProSupport. Они оптимизированы для ProSafe Network Management Software (NMS100) и поддерживают другое программное обеспечение на базе SNMP.
Кроме того, у этих коммутаторов имеется функция NETGEAR Green:
Сокращение энергопотребления до 70%
Автоматическое отключение неиспользуемых портов помогает экономить электроэнергию
Автоматическое определение длины кабеля и уменьшение мощности сигнала если длина кабеля меньше 10 метров

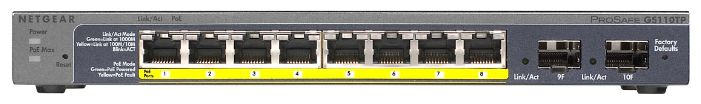

а) NETGEAR GS110TP

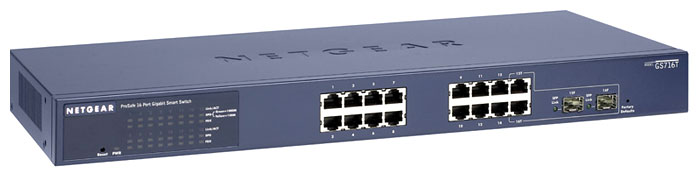

б) NETGEAR S716T

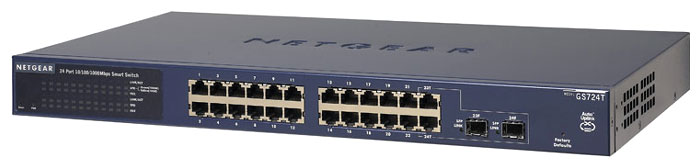

в) NETGEAR GS724T
Рис. 2.8 Коммутаторы Gigabit Ethernet от фирмы NETGEAR
Оптический кросс
Оптический малогабаритный кросс КОН 1 (рис. 2.9.).
Малогабаритный корпус кросса оптического настенного типа КОН 01 выполняет одновременно функции сплайс-кассеты, имеет элементы ввода и фиксации кабеля. Патч-панель рассчитана на 4 розеточных портов. Ложементы для КДЗС расположены в корпусе коробки. Съемная крышка фиксируется винтами. В комплекте два шнура с коннеторами FC.
Кросс стоечный устанавливаются в телекоммуникационные стойки и шкафы наряду с другим оборудованием.
Таблица 2.7.
Технические характеристики КОН 1
количество портов |
тип порта |
количество кабельных вводов |
число вводимых кабелей |
габаритные размеры, мм (дхшхг) |
вес, г |
4 |
FC |
1 |
1 |
114х64х20 |
360 |

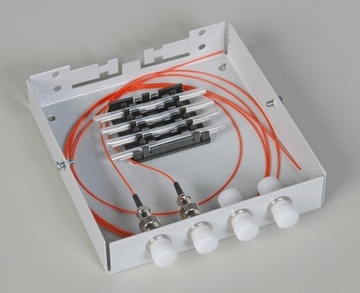

Рис. 2.9. Оптический кросс КОН 1.
Оптический модуль (трансивер)
SFP-WDM3.10 OptiCin SFP модуль, 1.25Gbps, WDM (рис. 2.10.).
Наиболее распространённые области применения SFP-модулей — передача данных в телекоммуникационных сетях на скоростях выше 100 Mbps с использованием следующих технологий:
Ethernet: 100 Mbps, 1 Gbps, 1,25 Gbps, 10 Gbps
SDH: STM-1 (155 Mbps), STM-4 (622 Mbps), STM-16 (2,488 Gbps)
Fibre Channel: 1, 2, 4, 8 Gbps
Описание:
Область применения: - Gigabit Ethernet 1000Base-LX - ATM - SONT/SDH/PDH - FDDI - Fiber Channel
Технические характеристики: - выходная мощность передатчика: -9 ~ -3 dBm - чувствительность приемника: -22 dBm - длина волны передатчика: 1270~1355 nm, (1310 nm) - длина волны приемника: 1100~1600 nm, (1550 nm) - скорость передачи данных: 100Mbps~ 1,25Gbps - максимальная длина одноволоконного одномодового оптического кабеля 9/125 мкм: 10 km - рабочая температура: 0~70 °C - напряжение питания: +3.3 V - разъем для оптического кабеля: SC

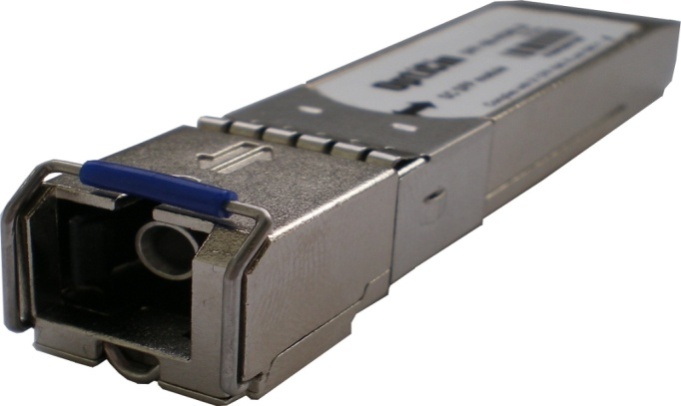

Рис. 2.10. OptiCin SFP модуль.
Настенный антивандальный шкаф 19 "
TLK TWN-066041-M-GY (рис. 2.11.) антивандальные шкафы предназначены для защиты установленного в них, сетевого, телекоммуникационного и кроссового оборудования от несанкционированного доступа и краж. Как правило, шкафы устанавливают в зонах без контроля доступа или с ограниченным контролем: в подъездах, на чердаках, в подвалах и других коммунальных зонах зданий.
Шкафы выполнены в 19” стандарте. Оборудование в шкаф устанавливается вертикально, параллельно боковым стенкам. Конструкция не разборная - цельносварная. Все элементы шкафа выполнены из 2мм стали, а направляющие из 1,5мм стали.
Описание:
Оборудование в шкаф устанавливается вертикально, дверь сдвижная.
Монтажная высота – 6,5 U
Габариты: 600х400х300
Конструкция – цельносварная.

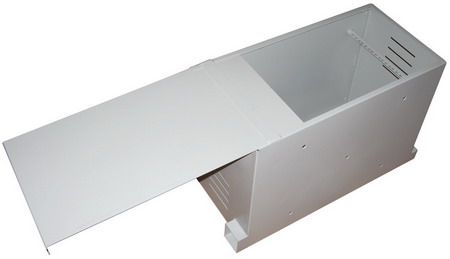

Рис. 2.11. Настенный антивандальный шкаф 19" TLK TWN-066041-M-GY.
Оптическая муфта
Муфта МОГ-Т-30-1К4845 (3 ввода) (рис. 2.12) устанавливается в колодцах на кронштейн для муфт. В условиях эксплуатации при температуре не ниже минус 40°С возможна установка в специальных шкафах, подвешиваемых на опорах. Если использовать кожух металлический защитный (КМЗ), который является дополнительной принадлежностью, то защищенная кожухом муфта может подвешиваться на опорах ВЛС, ЛЭП, контактных сетей железных дорог и городского электрохозяйства.
Описание:
Максимальное число соединяемых волоконно-оптических волокон: 144
Диаметр соединяемых волоконно-оптических кабелей, мм: 9-21
Температура эксплуатации, °С: От -60 до +70
Габаритные размеры, мм: D90x670

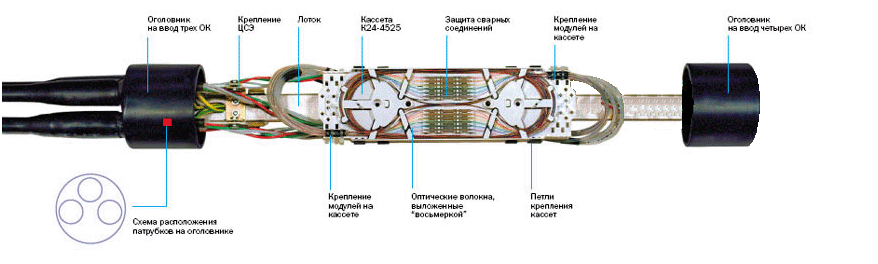

Рис.2.12. Муфта МОГ-Т-30-1К4845.
Состав муфты:
ТУТ (для герметизации корпуса с оголовником) - 2шт.
Оголовник - 2шт.
Лоток металлический с кронштейнами для крепления ЦСЭ - 1шт.
Кассета К-4845 с крышкой - 2шт.
Труба (корпус, d=90мм) - 1шт.
ТУТ (для увеличения диаметра ОК) - 1шт.
ТУТ (для герметизации вводов ОК в патрубки оголовников) - 2шт.
Гильзы ССД КДЗС 4525 - 30шт.
Маркеры для модулей - 1лист.
Нейлоновые стяжки - 12шт.
Шкурка шлифовальная - 1шт.
Силикагель - 1 упаковка.
Оптический шнур (патч-корд)
FC-SC, simplex, 1м (рис. 2.13.) коммутационный шнур, одна из составных частей структурированной кабельной системы. Представляет собой оптоволоконный кабель для подключения одного электрического устройства (коммутатор) к другому или к пассивному оборудованию (кросс) передачи сигнала. Может быть любых типов и размеров, на одном или обоих концах кабеля обязательно присутствуют соответствующие соединяемым устройствам коннекторы.
Описание:
Шнур оптический, симплексный, с одной стороны оконцованный коннектором FC, с другой - коннектором SC, полировка UPC, одномодовый, диаметр кабеля 3.0 мм, длина 1 метр.
|

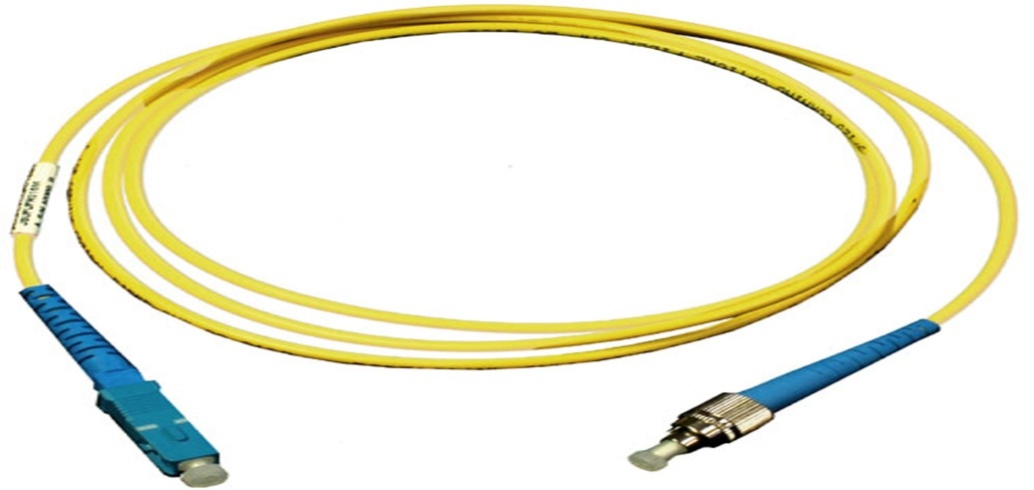

Рис. 2.13. Опический патч-корд FC-SC, simplex, 1м.
Выбор кабельных компонентов
Для прокладки кабеля на открытом воздухе между строениями единственный кабель, который рекомендуется использовать - волоконно-оптический. Поскольку у волоконно-оптического кабеля - оптическая, а не электрическая середина, он устойчив от ударов молний. Внешний волоконно-оптический кабель должен прокладываться так, чтобы предохранить его от физического повреждения.
В нашем случае для соединения Административного сегмента с остальными сегментами, соединений между оптическими муфтами, выбираем оптический кабель ДПОм (рис. 2.14) предлагаемый фирмой «ИНКАБ».
ДПОм - для подвеса между зданиями и сооружениями, на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач.

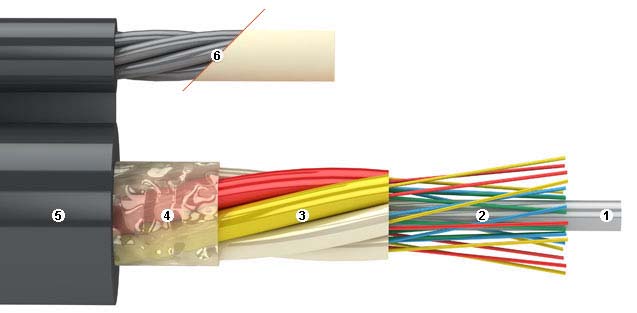

Рис. 2.14. Оптический кабель ДПОм.
