Билет №4
1. Требования к характеристикам технических средств и программам су полетом, их математические модели.
В простейшую схему (видимо, СУ) не вошла нелинейная динамика.

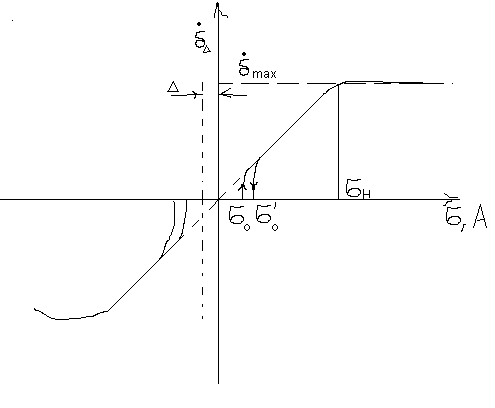

В общем случае зависимость тока управления от скорости перекладки руля:
Δ – смещение нуля скоростной характеристики.

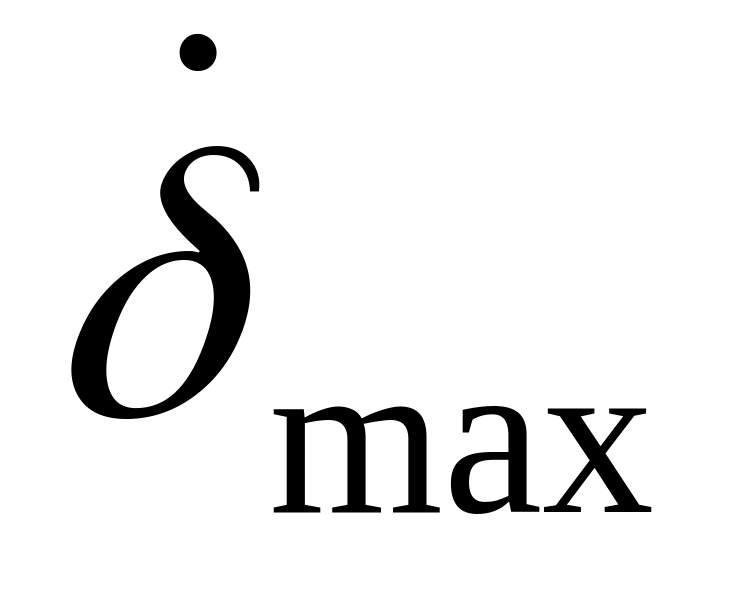

Завал скоростной
характеристики не учитывается. Появляется
порог насыщения
.
Отношение порогов – качество привода.
°/с.
Δ0 - σ0 – 0.3 град, σн – 3 А, Качество – 10
Смещение 0 необходимо контролировать для снижения статических ошибок угловой стабилизации. Для уменьшения зоны нечувствительности на вход подают шумящий сигнал. В ДУСах также выделяют ошибки в районе нуля. Насыщение характеристик имеет значение, если исп. как чувствительный элемент бесплатформенной навигационной системы, и углы получаются интегрированием характеристик.
-
погрешность (уход) угловых измерений,
где a0- погрешность начальной выставки,
- время, прошедшее
с момента последней внешней коррекции.
a1- основная характеристика
линейная
ошибка.
Самое распространенное средство борьбы : паспортизация измерителей. (хар-ки скорости ухода запоминаются). Эти погрешности так быстро нарастают, что внешняя коррекция необходима, особенно при долгом полете.
-маятники (недост. – баллистическая девиация, нельзя исп-ть во время виража, т.к. двигается местная вертикаль);
-радиовысотомеры – обеспечивают измерение высоты с точностью до единиц метров и единиц % от текущей Н на малых высотах. Недостатки – отсутствие скрытности при включении, поэтому используются на конечном участке полета.
- АПСН (аппаратура спутниковой навигации, обеспечивает на порядок худшую точность, чем РВ, но обесп. скрытность. Используется на марше. Но самолеты РЭБ подавляют действие в радиусе 200 км от своего местоположения.);
- баровысотомер
- управление телекомандами.
БЦВС и требования к ней
СУД – система управления движением.
БЦВС – характеризуется задержкой выходного сигнала (зависит от типа экстраполятора)
ЭНП:
- запаздывание ЭНП=1/2 такта выдачи
информации.
К нему добавляется задержка БЦВС:
- общее запаздывание
-

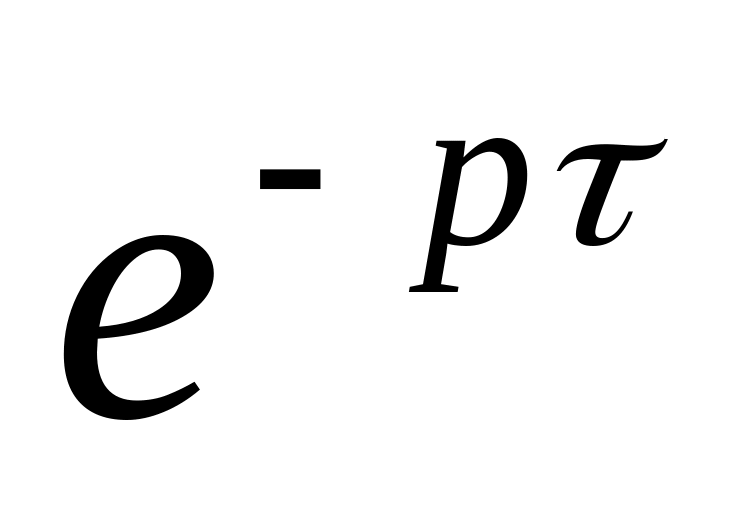

звено чистого запаздывания
40 Гц – Δφ=24°
80 Гц - Δφ=12°
1.Возможность транспонирования частот при дискретизации по времени;
2. Релейный характер дискретизации по уровню, возможные автоколебания, необх-ть работы либо с уменьшенными контролируемыми масштабами, либо с увеличенными в длину словами для их добавления.
2.Понятие линии пути и профиля траектории
Линия пути – (трасса движения/полета) желаемая проекция траектории на поверхность Земли.
То что было написано в конспекте.
П=Ек+Еп = m(gy+V2\2) – полная энергия.
П\m = p = gy+V2\2 = f(y,V); - полная энергия, отнесенная к единице массы ЛА:
Полная энергия и скорость возрастает монотонно.
Билет №5
1. Структурная схема контура стабилизации бокового движения ла
При исследовании устойчивости стабилизации ЛА по крену и курсу может быть использована следующая система уравнений в вариациях:
|
|
|
|
|
(1.1) |
|
|
|
|
Коэффициенты
,
рассчитаны для характерных точек
траектории полета ЛА. Параметры типовых
режимов полета ЛА и значения аэродинамических
коэффициентов для этих режимов приведены
в табл.1

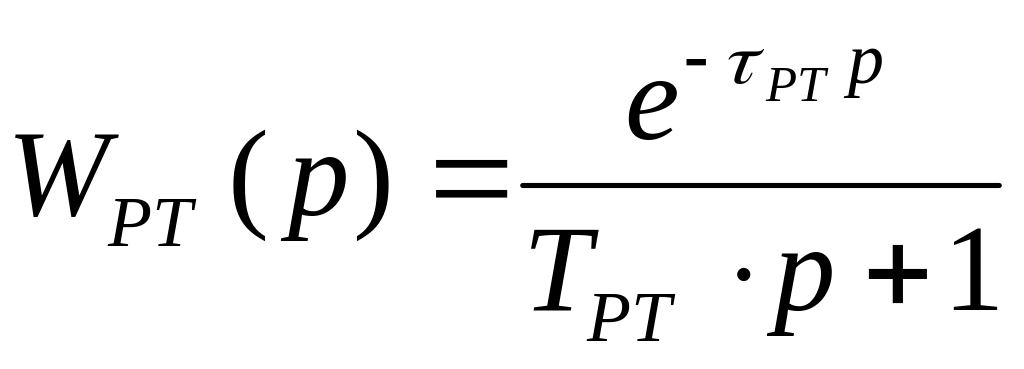

Математическая модель рулевых приводов может быть представлена виде передаточной функции :
|
(1.2) |
где
– транспортное запаздывание рулевого
привода;
– постоянная времени рулевого привода;

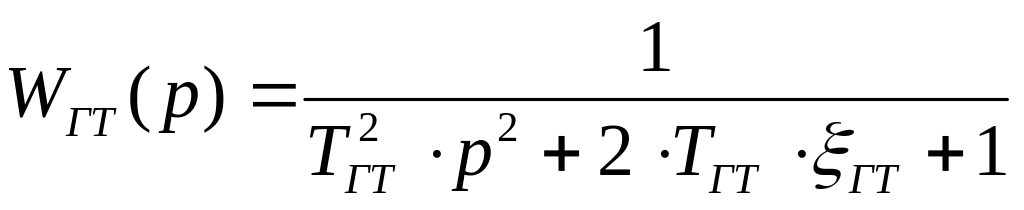

Проекции угловых скоростей измеряются гиротахометром (ДУСом), динамика которого может быть описана следующей передаточной функцией:
|
(1.3) |
где
;
;

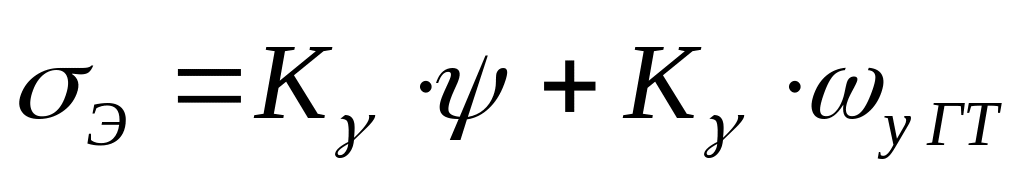

Управляющие сигналы, реализуемые автопилотом по курсу и по крену, имеют следующий вид:
|
(1.4) |
|
(1.5) |
где
,
– проекции угловых скоростей измеренные
гиротахометром;
,

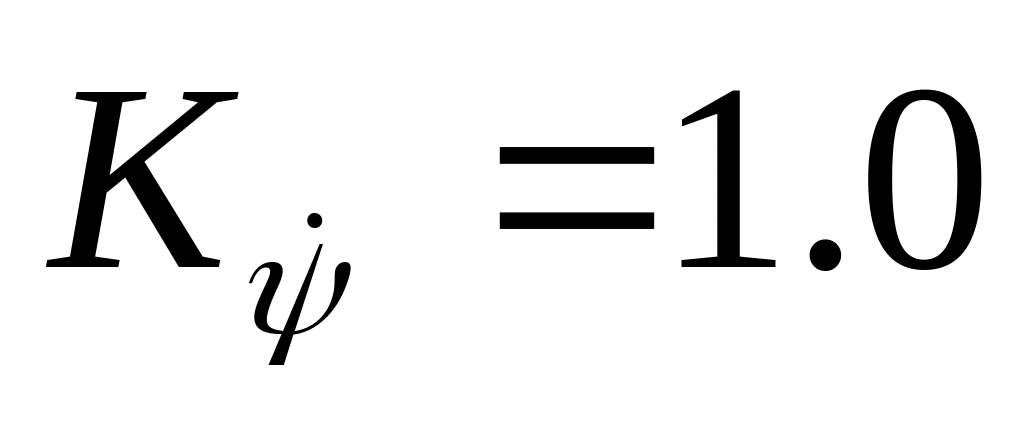

– передаточные числа автопилота по
углам курса и крена;
,
– передаточные числа автопилота по
угловым скоростям;
Описанный контур боковой стабилизации может быть представлен виде Рис 1.
Рис.1 – структурная схема контура боковой стабилизации
