7. Требования, предъявляемые к металлическим конструкциям.

При проектировании металлических конструкций должны учитываться следующие требования:

1. Пригодность к эксплуатации – т. е. восприятие нагрузок с последующей передачей их на фундамент

2. Экономия металла (высокая стоимость).

10. Транспортабельность (перевозка по частям или целиком с применением соответствующих транспортных средств).

11. Технологичность – использование современных технологических приемов, обеспечивающих снижение трудоемкости.

12. Скоростной монтаж - сборка в наименьшие сроки.

13. Долговечность – определяется сроками физического и морального износа.

14. Эстетичность. Конструкция должна обладать гармоничными формами.

Основным принципом проектирования является достижение трех главных показателей: экономии стали, повышение производительности труда при изготовлении, снижение трудоемкости и сроков монтажа, которые определяют стоимость конструкции.

Достигается это путем использования низколегированных и высокопрочных сталей, экономичных прокатных и гнутых профилей, внедрения в строительство пространственных, предварительно напряженных, висячих, трубчатых и т. п. конструкций, совершенствованием методов расчета и изысканием конструктивных оптимальных решений с использованием ЭВМ. Кроме того, разработаны типовые решения часто повторяющихся конструктивных элементов - колонн, ферм, подкрановых балок, оконных и фонарных проемов, радиомачт, башен, опор линии электропередачи, резервуаров т.п.

8. Расчет листового настила балочной клетки.

В качестве настилов обычно применяют плоские и рифленые стальные настилы. В зависимости от интенсивности нагрузки для настила применяют листы толщиной от 6 до 16 мм.

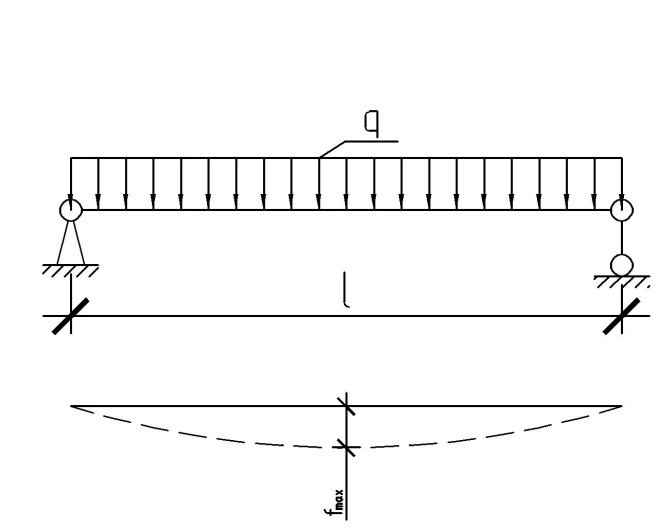

Плоский настил при опирании по 2 сторонам и отношении пролета листа к его толщине < 50 рассчитывается как балочный элемент на поперечный изгиб, т.е. в том случае, когда настил сравнительно толстый.

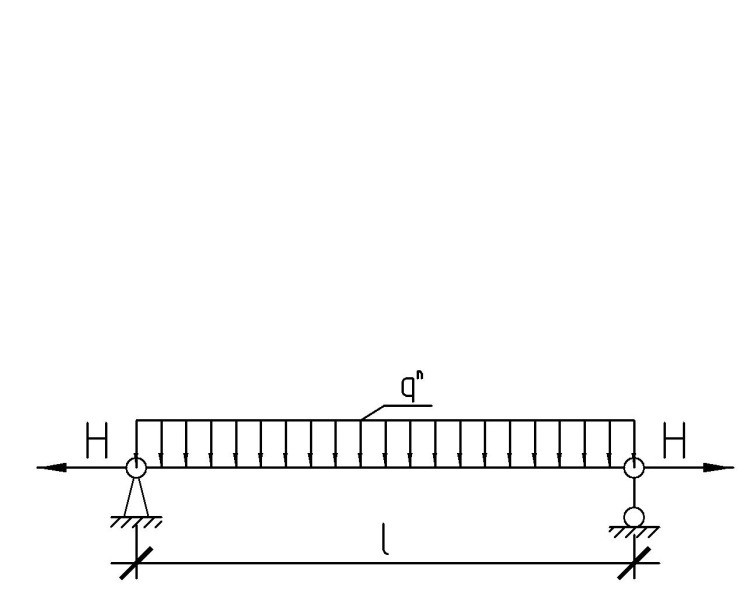

При отношении длины настила к его толщине больше или равном 50, настил рассчитывается как упругая висячая конструкция на изгиб с распором, т.е. возникает осевое усилие с распором.

l_нас/t_нас≥50

Настил рассчитывается по предельному состоянию II группы по формуле на изгиб из усл. простой балки: (f/l)≤[1/n₀]=1/150

Относительный прогиб при распределенной нагрузке можно определить по формуле

- цилиндрическая жёсткость, равная , где

- коэффициент Пуассона, равный - для стали;

_{Толщину настила определяют по формуле:}

_{Пролет равен шагу балок настила, b=1 м – расчетная ширина настила}

_{Сила распора при расчете настила на изгиб с распором определяется по формуле:}

_{Расчетное значение катета углового шва, прикрепляющего настил к балкам настила, определяется по формулам:}

• _{По металлу шва:}

•

• _{По границе сплавления:}
