43. Компоновка поперечной рамы, выбор конструктивной схемы.
Проектирование каркаса производственных зданий начинается с компоновки их конструктивной схемы. Исходными данными для проектирования является: технологическое задание, которое определяет габариты оборудования цеха, число кранов, грузоподъемность, режим работы, данные о районе строительства, условия эксплуатации цеха. При компоновке конструктивной схемы решаются вопросы размещения колонн в плане, выбирается схема поперечной рамы, устанавливаются общие габариты зданий.

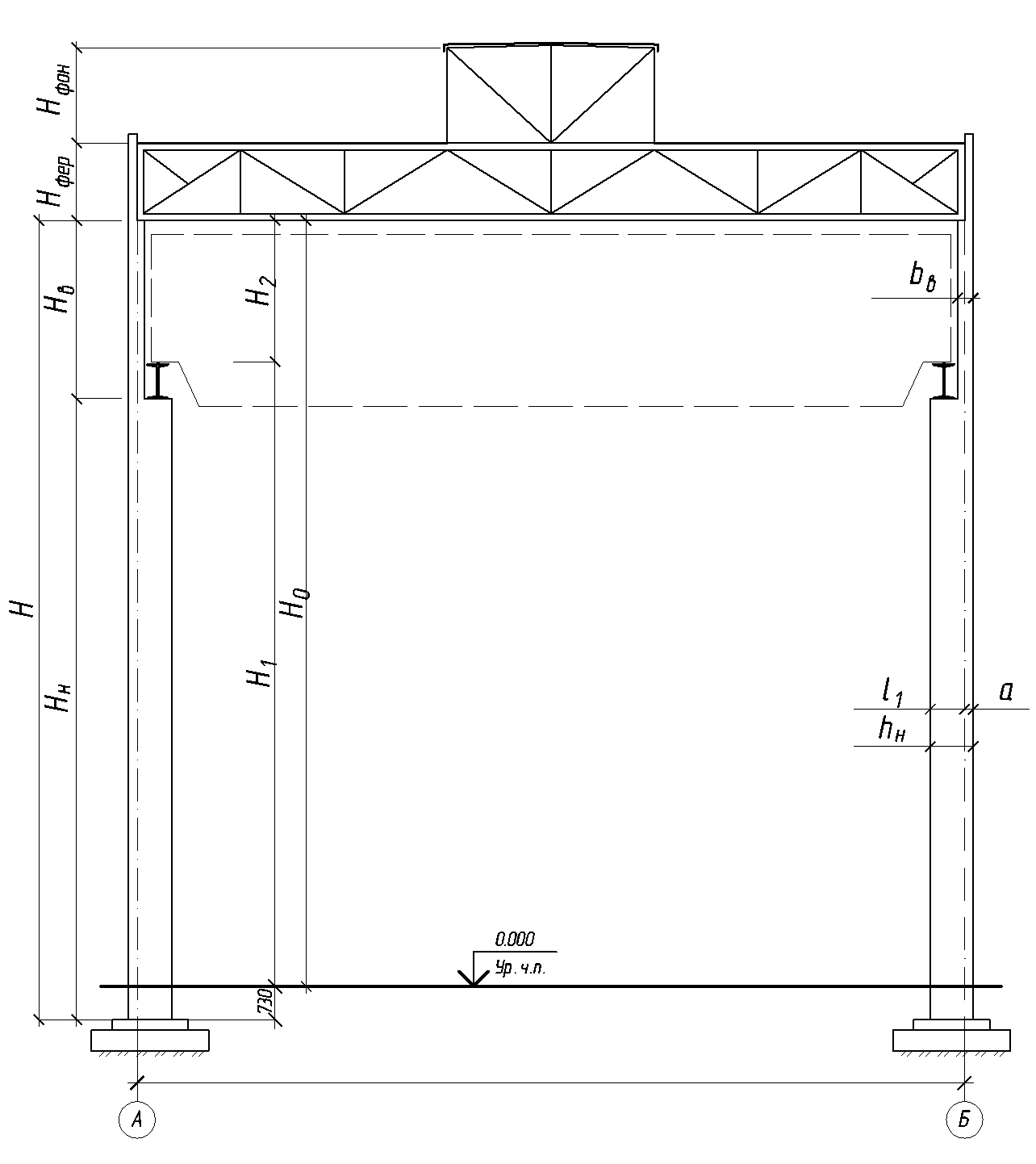

Компоновку поперечной рамы начинают с установления основных габаритных размеров в плоскости рамы.
Р
азмеры
по вертикали привязывают к отметке
уровня пола, принимая ее нулевой. Размеры
по горизонтали привязывают к продольным
осям здания. Все размеры принимаются в
соответствии с основными положениями
по унификации. Вертикальные размеры от
технологических условий производства
и определяются расстояниями от уровня
пола до головки кранового рельса(Н1)
и расстояния от головки кранового рельса
до низа несущих конструкций.
Н1+Н2=Н0-полезная
высота цеха. Размер Н2
диктуется высотой мостового крана и
определяется по формуле:
.
-расстояние
от головки рельса до верхней точки
тележки крана; 100мм-зазор по технике
безопасности (ТЭБЭ-как Кузя говорил)
f-размер, учитывающий
размер конструкции и принимаемый от
200 до 400 мм, в зависимости от величины
пролета. Кроме того, размер Н2
принимается кратным 200мм. Полезная
высота цеха Н0
должна быть кратна1,2;
1,8 или 0,6 метра. Высоту верхней части
колонны определяют из условия
Где
-высота
балки,
-высота
рельса, принимаемая одна восьмая, одна
десятая пролета. Высота нижней части
;
.
Высота фермы при пролетах 18 и 24 м принимаются равными 2,25 м; при пролетах 30-36 м=3,15 м.
Если в здании есть фонарь, то высоту фонаря определяют светотехническим расчетом или принимают с учетом типовых переплетов (1250мм и 1750мм) бортовой стенки и карниза. Бортовая стенка+карниз=1000мм. При пролете здания 18 и 24м ширина светоаэрационного фонаря принимается 6 метров; при пролете 30-36 метров-ширина фонаря 12 метров.
Определение горизонтальных размеров: привязка наружной грани колонны м.б. 0; 250; 500мм.
Привязка «0» устраивается в зданиях
без мостовых кранов, а также при шаге
колонн 6 метров и кранами грузоподъемностью
менее 30 тонн. Привязка 500 принимается
для высоких зданий, с кранами
грузоподъемностью более 100 тонн, а также
если в верхней части колонны устраивают
проем для прохода. В остальных случаях
привязка составляет 250мм. Высота сечения
верхней части
в колоннах с жестким сопряжением колонны
и ригеля, рекомендуется принимать 450
или 700мм, но не больше 1/12 от высоты верхней
части колонны. Если в верхней части
колонны нужен проход, то высота сечения
прохода не более одно метра.
Верхняя часть ступенчатой колонны обычно проектируется сплошной двутаврового сечения. Нижняя при ширине до одного метра – сплошного сечения, свыше одного метра - сквозного сечения.
