1.5. Виды систем сигнализации по общему каналу и их основные характеристики. Принцип образования общего канала сигнализации в сети связи.

Создание систем коммутации с программным управлением, сопровождавшееся расширением функций АТС, повлекло за собой разработку новых протоколов межстанционной сигнализации, и, как следствие, переход от систем сигнализации по индивидуальным каналам к каналам с общей сигнализацией. Преимущества:

• Высокая скорость установления соединений;

• Двухстороннее использование линий пучка;

• Обслуживание вызовов как местной, так и междугородней сети;

• Реализация разнообразных дополнительных услуг (не только установление разговорных соединений между двумя абонентами);

• Снижение числа ошибок при установлении соединений.

В соответствии с МСЭ-Т и ETSI (Европейский институт стандартов) на сети тел.связи общего пользования используются сигнализации: EDSS1, ОКС №7, V5.1 и V5.2.

А на соединительных линиях и междугородных каналах технологических (корпоративных) сетей – QSIG.

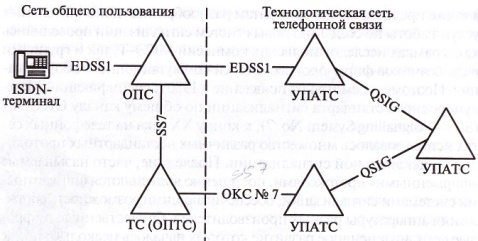

По картинке:

Протокол EDSS1 – применяется на цифровых абон.линиях и на линиях, связывающих опорные станции (ОПС) городских сетей с учрежденческо-производственными тел.станциями (УПАТС) технологических сетей небольшой ёмкости.

Сигнализация ОКС №7 – предназначена для организации взаимо-действия коммутационных узлов местных, междугородных и международных (легко запомнить - МММ) сетей. Она может быть также использована на СЛ, связывающих УПАТС с транзитной (ТС) или опорно-транзитной станцией (ОПТС) общегосударственной сети.

Назначением протоколов V5.1(для MUX) и V5.2 (для концентр.) является сопряжение мультиплексоров и концентраторов с опорной телефонной станцией. Управление установлением соединения возложено на ОПС или ОПТС. Если число абон. линий превышает число ОЦК в каналах Е1 (V5.2), то закрепление канала за абон.лин-й происходит только на время обсл-я вызова.

Протокол QSIG во многом совпадает с EDSS1. Отличия:

• Одинаковые права двух взаимодействующих коммут. узлов (УПАТС - УПАТС);

• Различия в области организации доп.услуг и способа ввода новых услуг.

Кроме того QSIG, предназначенный для тех же целей, что и ОКС №7 намного проще в реализации из-за наличия меньшего количества подсистем.

Принцип образования общего канала сигнализации в сети связи.

Для организации ОКС на физическом уровне в цифровых каналах Е1, связывающих телефонные станции, выделяется один или несколько канальных интервалов, которые используются исключительно для передачи сигнальной информации. Число канальных интервалов ОКС определяется в зависимости от интенсивности потока вызовов, обслуживаемого в соответствующем направлении связи. Один канал сигнализации со скоростью 64 Кбит/с обычно способен обслуживать примерно 300 разговорных каналов. Таким образом, в цифровых каналах Е1, не содержащих ОКС, для передачи речи можно использовать не 30, а 32 канал. Для организации звена сигнализации обычно используется КИ1 (но могут и другие).

1.6 Система сигнализации окс №7. Структура системы сигнализации окс №7.

Для организации ОКС №7 на физическом уровне в цифровых каналах Е1, связывающих телефонные станции, выделяется один или несколько канальных интервалов, которые используются исключительно для передачи сигнальной информации. Число канальных интервалов ОКС определяется в зависимости от интенсивности потока вызовов, обслуживаемого в соответствующем направлении связи. Один канал сигнализации со скоростью 64 Кбит/с обычно способен обслуживать примерно 300 разговорных каналов. Таким образом, в цифровых каналах Е1, не содержащих ОКС, для передачи речи можно использовать не 30, а 32 канал. Для организации звена сигнализации обычно используется КИ1 (но могут и другие).

Структура системы сигнализации ОКС №7.

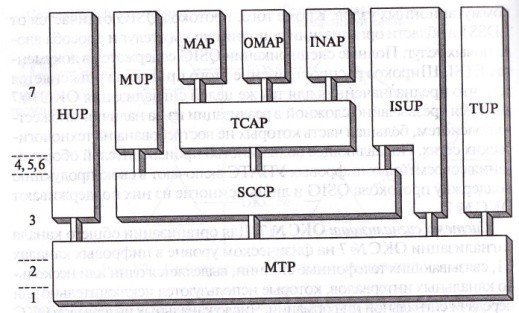

Слева на картинке – соответствие структуры ОКС №7 семиуровневой модели (из ПДИ). Модель ОКС состоит из 2х основных частей:

• Подсистема передачи сообщений МТР

• Подсистемы пользователей и приложений (всё остальное)

Подсистема MTP выполняет функции транспортной платформы, общей для всех пользователей и приложений. Её задачей является обеспечение передачи информации между пунктами сети в нужной последовательности с заданной вероятностью. В MTP реализованы функции не только канального, но и сетевого уровней! Это означает, что данная система способна обеспечить доставку информации по маршрутам, включающим в себя более двух коммутационных узлов.

Ко второй части относятся:

TUP – подсистема телефонных пользователей (не реализуется, так как все функции включает в себя ISUP)

ISUP – подсистема пользователей сети ISDN (используется)

MUP – подсистема пользователей подвижной связи (стандарт NMT) (устарела и не используется)

HUP – подсистема передачи сигналов управления в процессе разговора на сети мобильной связи стандарта NMT (устарела и не используется)

SCCP – подсистема управления соединением сигнализации (подсистема SCCP вместе с MTP обеспечивает выполнение сетевых функций. Средствами SCCP организуются логические соединения для передачи блоков данных, которые могут быть непосредственное не связаны с конкретными соединениями разговорных каналов)

TCAP – подсистема обработки транзакций

MAP – подсистема пользователей мобильной связью стандарта GSM

OMAP – подсистема техобслуживания и эксплуатации (мало востребованы из-за ограничений, связанных с низкой пропускной способность ОКС.)

INAP – подсистема пользователей интеллектуальной сети (пока не получила широкого распространения).
