Характеристики кодеков
Кодеки |
Скорость передачи, кбит/с |
Метод кодирования |
Производительность DSP, млн ком./с |
Задержка преобразования, мс |
Оценка по шкале MOS |
G.723.1 |
5,3 |
ACELP |
16 |
30 |
3,7 |
6,3 |
MP-MLQ |
22 |
3,9 |
||
G.729 |
8 |
CS-ACELP |
30 |
38 |
4,0 |
G.728 |
16 |
LD-CELP |
40 |
5 |
3,6 |
G.711 |
64 |
РСМ(ИКМ) |
— |
0,125 |
4,5 |
Для оценки качества преобразования речевых сигналов часто используют метод MOS (Mean Opinion Scores — средняя экспертная оценка), определенный в рекомендациях МСЭ-Т для телефонных сетей. Шкала оценок MOS для речевой полосы 200—3400 Гц приведена в табл. 4.3, а значения MOS для кодеков в табл. 4.2.
Таблица 4.3
Шкала средней экспертной оценки mos
Оценка |
Качество |
Искажения |
5 |
Отличное |
Незначительные |
4 |
Хорошее |
Заметны, но не раздражают |
3 |
Посредственное |
Немного раздражают |
2 |
Плохое |
Раздражают, но не неудобны |
1 |
Неудовлетворительное |
Очень раздражают |
Оче видно, что самое высокое качество преобразования обеспечивает кодек G.711. Качество преобразования ниже всего у кодека G.72S. Применение в сетях IP-телефонии находят все рассмотренные кодеки, поскольку каждый из них позволяет передавать речь с хорошим или близким к хорошему качеством. Конечно, сеточки зрения качества передачи речи лучше всего применять кодеки G.711, но в этом случае от IP-сети потребуется значительно большая пропускная способность. Полученные на выходе битовые речевые блоки вставляются в пакеты. Чтобы эффективнее использовать ресурсы IP-сети целесообразно вставлять в пакеты как можно более длинные речевые блоки, но, с другой стороны это приводит к увеличению задержек речи и, как следствие, к ухудшению качества передачи речи. Обычно в пакет вставляется речевой блок, соответствующий речевому элементу продолжительностью от 10 до 40 мс. Следовательно, прежде чем сформировать речевой пакет, необходимо накопить речевую информацию, что приведет к появлению задержки накопления. Эта задержка жестко связана с задержкой преобразования. Например, если взять кодек G.723.1, то задержка преобразования (30 мс) входит в указанный диапазон значений накопления. В этом случае один битовый речевой блок, полученный на выходе кодека будет вставлен в один пакет. Длина речевого блока равна 20 (ACELP) или 24 (MP-MLQ) байтам. В данном примере задержка преобразования равна задержке накопления. Если использовать кодек G.711, то задержка преобразования" составляет только 0,125 мс, а длина речевого блока — 1 байт. Чтобы получить задержку накопления, равную 10 мс, надо произвести 80 шагов преобразования (80 х 0,125 = 10). Тогда накопится речевой блок длиной 80 байтов, который будет вставлен в пакет.
2.7 В устройствах IP-телефонии для подготовки речи к передаче в виде пакетов выполняются следующие основные функции: преобразование речи в цифровую форму, кодирование речевого сигнала, эхопо-давление и обнаружение речевой активности. После приема речевых пакетов производится адаптация воспроизведения, декодирование речевого сигнала, преобразование цифрового сигнала в речь, заполнение пауз комфортным шумом.

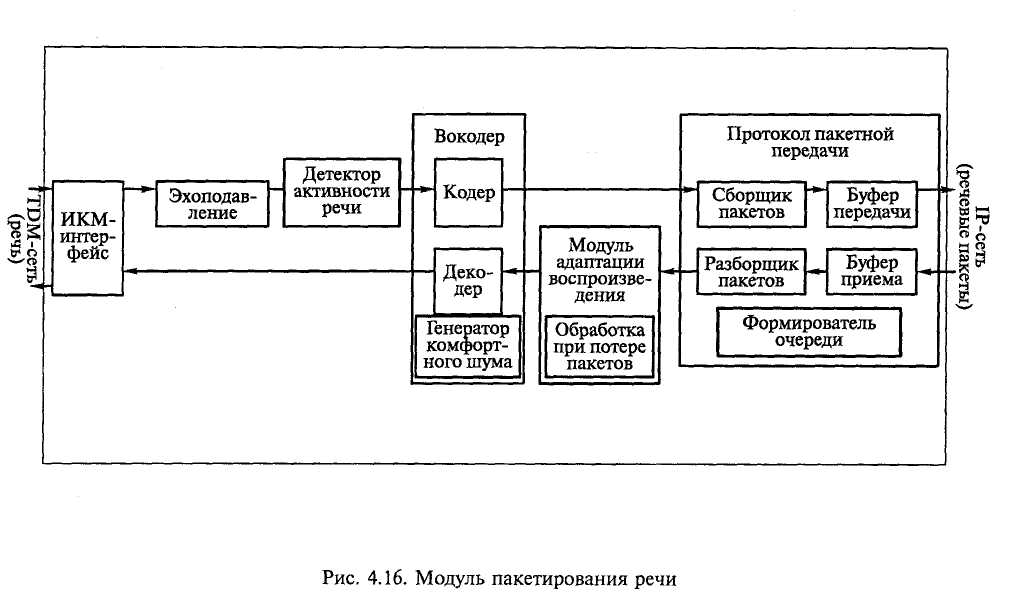

На рис. 4.16 показана упрощенная функциональная схема модуля пакетирования речи для шлюза, включенного в TDM-сеть цифровым каналом Е1.
Передача в сторону IP-сети. Преобразование речи в цифровую форму происходит в TDM-сети. ИКМ-сигнал со скоростью 64 кбит/с с выхода ИКМ-интерфейса проходит устройство эхокомпенсации и поступает на детектор активности речи. Здесь полученный сигнал проверяется на наличие в нем речи. Если в течение заданного времени
речевая активность не обнаружена, то передача речевых пакетов прекращается. Это позволяет значительно снизить трафик, поступающий в IP-сеть, так как речевые паузы составляют примерно 60 % от времени разговора. При наличии речевого сигнала он попадает в кодирующее устройство вокодера — кодер, в котором происходит сжатие речевого сигнала. В результате скорость речевого потока на выходе кодера снижается. Теперь под управлением протокола пакетной передачи битовые блоки, соответствующие элементам речи длительностью 10—40 мс, с помощью сборщика вставляются в пакеты. Далее пакеты в буфере передачи ждут своей очереди, чтобы быть переданными в канал IP-сети.
Прием со стороны IP-сети. Пакеты, поступающие в модуль из сети, попадают в буфер, образуя очередь. Затем в разборщике пакетов речевые битовые блоки извлекаются из пакетов и поступают в модуль адаптации воспроизведения. Адаптация воспроизведения заключается в буферизации речевых блоков с целью сглаживания вариации их задержки — джиттера. Для этого буфер организуется по правилу FIFO (Fist In Fist Out — первый пришел, первый вышел). Далее для речевых блоков, находящихся в очереди, измеряется джиттер. Это позволяет извлекать речевые блоки из буфера с управляемой задержкой, снижающей действие джиттера. Теперь битовые блоки, несущие в себе элементы речи, декодируются. На входе декодера скорость цифрового потока такая же, как на выходе кодера. При декодировании происходит декомпрессия и на вход ИКМ-интерфейса поступают ИКМ-сигналы со скоростью 64 кбит/с. Во время речевых пауз обнаруживается отсутствие речевых пакетов и к выходу декодера подключается цифровой генератор комфортного шума. Это делается для того, чтобы у слушающего абонента во время речевых пауз не создавалось ощущения прерывания связи, так как при отсутствии комфортного шума в телефоне была бы полная тишина.
Модуль пакетирования речи также обеспечивает детектирование и генерацию сигналов DTMF и передачу данных от факсимильных аппаратов и от аналоговых модемов.
