1.8 Сообщения подсистемы isup системы окс №7. Структура сообщения подсистемы isup. Пример расшифровки сообщения iam.

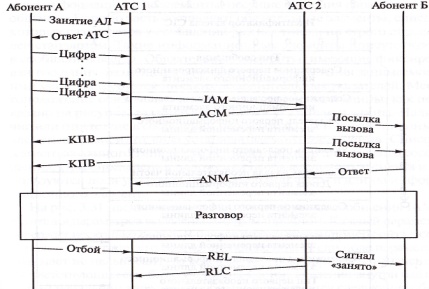

Подсистема ISUP обеспечивает установление соединений на сетях с цифровыми АТС, в которые включаются как цифровые, так и аналоговые абонентские установки.
IAM (Initial Address Message) – начальное адресное сообщение.
ACM (Address Complete Message) – «адрес полный».
ANM (Answer Message).
REL (Release) – сигнал об освобождении канала.
RLC (Release Complete) – освобождение завершено.

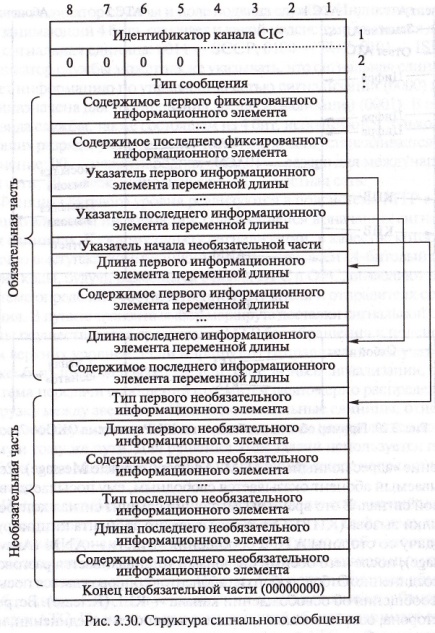

Структура сообщения подсистемы ISUP.
Сообщения подсистемы ISUP переносятся в поле SIF (поле полезной информации в значащей сигнальной единице MSU).
При ответе нужно просто перечислить последовательность заполнения ячеек (как на картинке).
CIC – идентификатор канала, участвующего в соединении. Далее – информационные элементы, несущие значения параметров сообщения.
Пример расшифровки сообщения IAM.
По-любому будет дана картинка. В начале каждой строки указан номер байта в сообщении. Если поле параметра занимает не целый байт, то приводятся значения соответствующих ему бит. В этом начальном адресном сообщении содержатся следующие обязательные параметры фиксированной длины: «индикаторы типа соединения», «Индикаторы вызова прямого направления», «Категория вызывающего абонента», «требования к среде передачи», «номер вызываемого абонента» (в то время, как вызывающего – не обязательный).
BSN – обратный порядковый номер, BIB – обратный бит-индикатор, FSN – прямой порядковый номер, FIB – прямой бит-индикатор, LI – индикатор длины, FCS – проверочная комбинация, SIO – определяет подсистему, к которой относится сигн.единица, DPC и OPC – коды пунктов назначения и отправления, SLS – выбор звена сигнализации, CIC – выбор звена сигнализации.
3.4 Магистральная и зоновые цифровые сети ОбТс. Структура цифровой сети ОбТс. Единая нумерация на цифровой сети ОбТс.
На цифровой сети ОбТС выделены магистральная, зоновые и местные сети. Магистральная объединяет ЦСС и дорожные узлы. Зоновые организ-ся внутри ж.д, и на ЦСС. В зоновой сети исп-ся закрытая нумерация. В зону могут входить абоненты нескольких отделений. В центре магистральной сети находится главный магистральный транзитный узел (ГМТУ). соединенный с дорожными транзитными узлами (ДТУ). ГМТУ входит в состав ЦСС. Для ЦСС организована отдельная зона, обслуждваемая ГМТУ. ДТУ связаны между собой прямыми пучками СЛ=> можно устанавливать соединения по обходным маршрутам. Внутри ж.д. ДТУ служит для транзитных соединений между зонами дороги и внутри зоны, в которой он находится. В зоновой сети транзитные соединения между узлами коммутации осущ. транзитный зоновый узел (ТЗУ). ТЗУ связаны с ДТУ и между собой=> есть обходные соединения. В одной зоне устан-ся транзитные внутризоновые узлы (ТВЗУ), кот. связаны с ТЗУ и нижестоящими станциями, кот. образуют узловую и линейную структуры. Через ВЗУ устан-ся транзитные соединения в пределах соотв. участка одной зоны. За счет линейной структуры достигается высокое исп-ние каналов Е1. В зоновой сети могут также быть оконечные станции (ОС), включенные прямыми СЛ в соотв. узлы.
На цифровой сети ВЗУ, ТВЗУ, ТЗУ и ДТУ осущ. как транзитные, так и оконечные соед-я - в них включаются абонентские устройства. На цифровой сети соединения могут устан-ся между абонентами внутри одной зоны и между абонентами двух разных зон, находящихся как в пределах одной ж.д., так и на разных ж.д. Межзоновые соед-я проходят через ТЗУ. Соед-я между смежными станциями, относящимся к разным зонам, могут осуществляться напрямую. На, цифровой зоновой сети ОбТС— находит применение сигнализация QSIG. На магистральной сети также применяется ОКС№7.
По сравнению с аналоговой на цифровой сети значительно увеличивается количество СЛ.
Единая система нумерации предназначена для примен-я на цифровых местных и междугородных сетях ОбТС и для использования при одновременной работе фрагментов цифровой и аналоговой сетей в рамках ж.д.
В основу плана нумерации цифровой сети ОбТС положен принцип единой закрытой пятизначной нумерации вида аХХХХ внутри одной зоны.
Общие принципы нумерации на цифровой сети ОбТС: Внутри каждой зоны применяется закрытая 5изначная . нумерация. Абонентам присваиваются номера вида аХХХХ, где а - любая цифра, кроме 1, 9, 8, 0. В пределах одной зоны число абонентов ОбТС = до 60 000.
Номера вида 1ХХХХ - линии спец. назначения (стол заказов РМТС). Индекс выхода на телефонную сеть общего пользования - «9». Индекс выхода в другую зону сети ОбТС - «0». Номера вида 8ХХХХ резервируются в качестве кодов выхода на коммерческие сети и для доступа к перспективным сервисным службам
Каждой зоне сети ОбТС присваивается двухзначный код вида
АВ, где А - люб, цифра, кроме 9 и 0, В - люб. цифра.
При установлении соединения внутри зоны набирается
пятиизначный номер вызываемого абонента: аХХХХ.
При соединении между абонентами разных зон набирается: 0 -
АВ - аХХХХ.
Для ЦСС выделена отдельная зона с кодом АВ = 90.
При соединении от абонента ж/д сети к абоненту сети общего
пользования набираете: 9 и номер абонента ГТС.
В процессе соединения от абонента ж/д сети к сети междугородной или международной связи набирается: 9- код выхода на междугородную станцию 8, а затем либо междугородный/международный номер, либо код выбора оператора междугородной/международной связи (две цифры) и далее междугородный/международный номер. При соединении от абонента железнодорожной сети к специальным службам сети общего пользования (0X, 0XX) после 9 набирается номер соответствующей службы.
При составлении плана нумерации желательно, чтобы совпадали последние цифры номера ОбТС и ГТС.
