Графическое изображение статистических данных. Статистические карты и диаграммы
Графики являются наглядным способом изображения статистических данных. Они наглядны и воспринимаются легче, чем таблицы. Графики помогают выявить общие св-ва, тенденции изображаемых явлений. Для графич.изображения статистических данных используется 2 осн.вида графиков:
-статистические карты
- диаграммы
В статистических картах цифровые данные изображаются путем нанесения на контурные географические карты условных знаков в виде точек, различной штриховки или раскраски диаграммных знаков.
В диаграммных группировках цифровые данные чаще всего изображаются в виде линий и геометрических фигур.
Диаграммы могут быть:
Линейные
Столбиковые
Секторные
Фигурные
Линейные диаграммы. Широко применяется для изучения рядов распределения, для характеристики изменения является во времени, а так же для выявления связи между явлениями. Линейные диаграммы строятся на координатной сетке. Геометрическими знаками в линейных диаграммах служат точки последовательно соединенные их отрезки прямой, которая складывается в ломаные кривые.
Столбиковые диаграммы. На них статистические данные изображаются в виде вертикальных столбиков одинаковой ширины. Столбики могут быть размещены на одинаковом расстоянии друг от друга, в плотную друг к другу, или наплывом, при котором один столбик, частично накладывается на другой. На ряду с разработкой шкалы соответствующими цифровыми надписями следующий снабжает и сами столбцы.

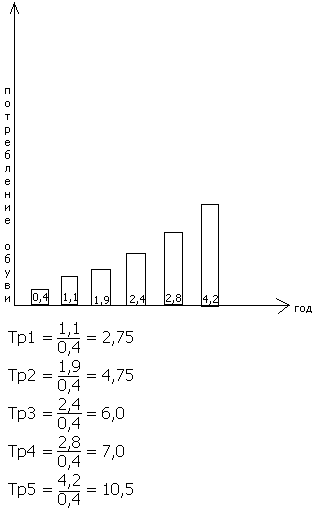

Задача:
Потребление кожаной обуви в стране характеризуется следующими данными (на душу населения пар в год).
1913 – 0,4
1950 – 1,1
1965 – 2,4
1969 – 2,8
1985 – 4,2
И
сходные
данные представить в виде столбиковой

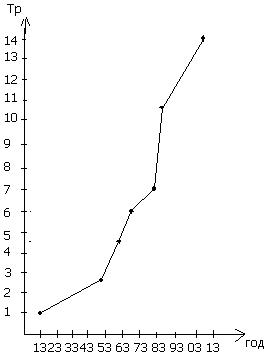

диаграммы, исчислить базисные темпы
роста потребления обуви в виде линейной
диаграммы.
Секторные диаграммы применяются в основном для изображения структуры явления. Секторная диаграмма представляет собой круг разделенный на секторы, размеры, которые соответствуют численным значениям изображения показателей. Например: построить секторную диаграмму – удельный вес отдельных видов транспорта:
ж/д – 74,3%
морской – 10,8%
речной – 5,0%
трубопроводный – 4,5%
автомобильный – 5,3%
Фигурные – изображение явлений с помощью рисунков, символов, которым условно придается определенное числовое значение. Эти диаграммы выразительны, зрительно легко воспринимаются, но не дают точного значения изображения данных.
Производство часов на заводе.
2000г. – 2,8т. шт.
2003г. – 3,2т. шт.
2005г. – 4,2т. шт.
2008г. – 3,0т. шт.
Виды графиков
Графическое изображение статистических данных.Графики являются наглядным способом изображения статистических данных. Они наглядны и воспринимаются легче чем таблицы. Графики помогают выявить общее свойство тенденции изображаемых явлений. Для графического изображения используется 2 основных виды графиков: статистические карты и диаграммы. В статистических картах цифровые данные изображаются путём нанесения на контурные, географические карты условных знаков в виде точек различной штриховки или раскраски диаграммы знаков.
Диаграммы - цифровые данные чаще всего изображают в виде линий и геометрических фигур. Диаграммы могут быть:
-Линейные
-Столбиковые
-Секторные
-Фигурные
Линейная- широко применяется для изучения рядов распределения для хар-ки изменения явления времени, хода выполнения плановых заданий, а так же для выявление связи между явлениями. Линейная диаграмма стоится на координатной сетке. Геометрическим знаком служат точки и последовательно соединяют эти отрезки прямой, кот складывают в ломанные кривые.
Столбиковые – на столбиковых данных статистического изображения в виде вертикального расположения столбиков одинаковой ширины. Столбики могу быть размещены на одинаковом расстоянии в плотную один к другому или наплывом при котором один столбик частично накладывается на другой. На ряду с разметкой шкалы соотв цифровыми надписями следует снабжать и сами столбцы.
Секторные - применяется для изображения структуры явления. Секторные диаграммы представляет собой круг раздел на секторные размеры которые соответствуют численным значением изображаемых показателей.
Фигурная диаграммы- Это изображение явлений с помощью рисунков – символов которые условно придаётся определённое числовое значение – эти диаграммы выразительны, зрительно легко воспринимаются, но не дают точного значения изображаемых данных.
