3. Проектирование участка локальной сети.

Исходные данные для проектирования участка локальной сети приведены в таблице 1.

Таблица 1 – Исходные данные.

С1			С2			С3			С13			С23
1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
30		10	50		12	80		18	500			250

1 – диаметр сегмента (30-100/100-412-2000м);

2 – тип кабеля (100 Base-T (Cat 3-5), 100 Base-FL);

3 – количество ЭВМ.

Схема разрабатываемого участка локальной сети представлена на рисунке 4.

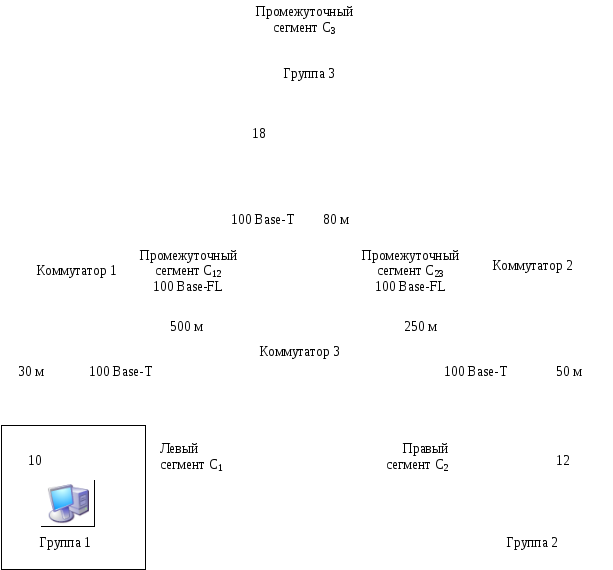

Рисунок 4 – Схема разрабатываемого участка локальной сети

Чтобы сеть Ethernet, состоящая из сегментов различной физической природы, работала корректно, необходимо выполнение четырех основных условий:

• количество станций в сети не более 1024;

• максимальная длина каждого физического сегмента не более величины, опре­деленной в соответствующем стандарте физического уровня;

• время двойного оборота сигнала (Path Delay Value, PDV) между двумя самыми удаленными друг от друга станциями сети не более 575 битовых интервала;

• сокращение межкадрового интервала PVV (Path Variability Value), при прохождении последовательности кадров через все повторители должно быть не больше, чем 49 битовых интервала. Так как при отправке кадров конечные узлы обеспечивают начальное межкадровое расстояние в 96 битовых интервала, то после прохождения повторителя оно должно быть не меньше, чем 96 - 49 = 47 битовых интервала.

Соблюдение этих требований обеспечивает корректность работы сети даже в случаях, когда нарушаются простые правила конфигурирования, определяющие максимальное количество повторителей и общую длину сети в 2500 м.

Проверим выполнение этих условий для заданного участка локальной сети.

Количество станций в сети равно 10+18+12=40 (шт.), что не превышает 1024. Значит условие, ограничивающее максимальное число станций в сети, удовлетворяется.

Для проверки выполнения условия, ограничивающего максимальную длину каждого физического сегмента, воспользуемся таблицей 2.

Таблица 2 – Максимальная длина сегмента

Тип сегмента	Максимальная длина, м
100 Base-T	100
100 Base-FL	2000

Как видно из таблицы 1 исходных данных условие, ограничивающее максимальную длину каждого физического сегмента, выполняется.

Для упрощения расчетов PDV воспользуемся справочными данными IEEE, содержащие значения задержек распространения сигналов в повторителях, приемопередатчиках и различных физических средах. В таблице 3 приведены данные, необходимые для расчета значения PDV для всех физических стандартов сетей Ethernet. Битовый интервал обозначен как bt.

Таблица 3 – Данные для расчета PDV

Тип сегмента	База левого сегмента, bt	База промежуточного сегмента, bt	База правого сегмента, bt	Задержка среды на 1 м, bt
100 Base-T	15.3	42.0	165.0	0.113
100 Base-FL	-	24.0	-	0.1

Как видно из рисунка 4 наиболее удаленными друг от друга являются станции группы 1 и группы 2. Поэтому расчет PDV должен проводиться именно для пути между данными группами, которые обозначены на рисунке 4 через левый и правый сегмент соответственно.

Левый сегмент C₁: .

Промежуточный сегмент C₁₃: .

Промежуточный сегмент C₂₃: .

Правый сегмент C₂: .

В результате сумма всех составляющих дает значение PDV, равное 312.34.

Так как значение PDV меньше максимально допустимой величины 575, то разрабатываемый участок локальной сети проходит по критерию времени двойного оборота сигнала.

Для расчета PVV также можно воспользоваться значениями максимальных величин уменьшения межкадрового интервала при прохождении повторителей различных физических сред, рекомендованными IEEE и приведенными в таблице 4.

Таблица 4 – Данные для расчета PVV

Тип сегмента	Начальный сегмент, bt	Промежуточного сегмента, bt
100 Base-T	10.5	8
100 Base-FL	-	2

В соответствии с этими данными рассчитаем значение PVV для нашего участка локальной сети.

Левый сегмент C₁ 100Base-T: 10.5 bt.

Промежуточный сегмент C₁₃ 100Base-FL: 2.

Промежуточный сегмент C₂₃ 100Base-FL: 2.

Сумма этих величин дает значение PVV, равное 14.5, что меньше предельного значения в 49 битовых интервала.

Так как все условия, определяющие корректную работу сети Ethernet, для проектируемого участка локальной сети выполняются, то его следует признать работоспособным.

Остается произвести экономический расчет проектируемого участка локальной сети.

Результат экономического расчета проектируемого участка локальной сети приведен в таблице 5.

Таблица 5 – Экономический расчет проектируемого участка локальной сети

Оборудование	Модель/тип	Кол-во	Цена за ед. (в руб)	Стоимость (в руб)
Коммутатор	Layer 2 Switch Unmanaged, 16 x 10/100TX + 100FX (SC)	2	4108	8216
Коннектор для витой пары	RJ-45 коннектор кат.5	80	20	1600
Коннектор для ОВ	(KSC) SС коннектор MM, керамика, simplex	4	106	424
Кабель ОВ	Оптоволоконный кабель 50/125, нар., брон., влаг., защита от грызунов, 8 жил	750	108.99	81742.5
Сетевая карта	3com <3C905B/C(X)-TX-M> Карта PCI UTP 10/100Mbps (OEM) с упр.	40	356	14240
Кабель UTP	UTP4PR-305 EuroLAN UTP кабель 4 пары кат. 5е, 305 м в коробке	8	2426	19408
Обжимной инструмент для коннекторов витой пары	Инструмент HT- 210C для обжима коннекторов RJ-45, Hanlong	1	126	126
Коммутатор 2	Compex CGS 3224 SNMP Switch with router(24*10/100+2*1000,19``,PPPoE, +2 слота расширения)	1	6256	6256
Модуль для коммутатора 2	Модуль для коммутаторов DES-3018/3026 c 1 портом 100Base-FX для многомодового оптического кабеля, разъем SC (до 2 км)	2	1092	2184
Итого				134196.5

Экономический расчет был произведен по прайс-листу компании «Кламас», «NetLab» от 04.05.2007 г.

Суммарная стоимость всего оборудования составила 134196.5 рублей. Применение современных типов кабелей и коммутаторов дает возможность в будущем проводить наращивание и модернизацию участка локальной сети.
