3.4. Расчет освещения столярного цеха
Исходные данные на проектирование:
Цех состоит из трех отделений:
I.
Заготовительное отделение:
,
,
.
II.
Механическое отделение:
,
,
.
III.
Заточный участок:
,
,
.
3.4.1. Расчет рабочего и аварийного освещения
заготовительного отделения
Расчет рабочего освещения
Светотехнический расчет
Освещение заготовительного отделения выполним люминесцентными лампами в светильниках ПВЛМ. Примем hс=3 м и hр=0,8 м. Наметим размещение светильников в отделении.
Расчетная высота:
Расстояние между рядами и светильниками в ряду:
Число рядов светильников в помещении:
Расстояние по ширине от крайнего светильника до стены:
Размещение светильников представлено на рис. 3.4.

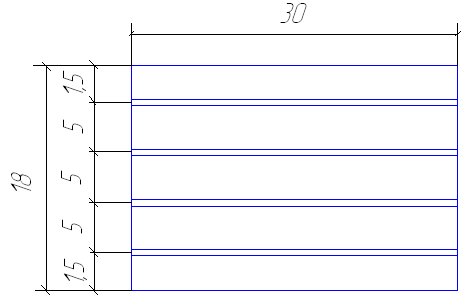

Рисунок 3.4 - Размещение светящих линий в отделении.
Индекс помещения:
Для
,
,
,
и КСС типа Д-1
Потребный световой поток каждого ряда светильников:
По
Ф
в табл. 4.10 [4] подбираем лампу ЛБ2х40 Вт с
,
.
Число светильников в ряду:
Возможное размещение полученного числа светильников:
Примем
,
то расстояние между светильниками в
ряду:
Стандартный световой поток ряда светильников:
на
2% меньше расчетного, что допустимо
(-10%, +20%).
Проверка выбора светильников точечным методом. Выбираем контрольную точку А (рис. 3.5).
Определяем расстояние p и L обмером по масштабному плану.
Находим отношения и . По рис. 6.43 [11] находим значения е и заносим их в табл. 3.1.

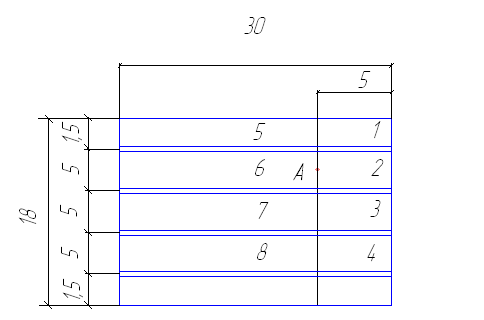

Рисунок 3.5 - Выбор контрольной точки для определения
относительной освещенности.
Таблица 3.1
Значения условной освещенности, определенной в контрольной точке.
-
Полуряд
р
L
р’
L’
nе, лк
1,2
2,5
5
0,6
1,2
140
3
7,5
5
1,8
1,2
12
4
12,5
5
3
1,2
3
5,6
2,5
25
0,6
140
7
7,5
25
1,8
25
8
12,5
25
3
10
∑е=330
Определяем линейную плотность потока:
.
Находим полный световой поток ламп в каждом ряду:
.
Фактический световой поток отличается от Фс=114000 лм на 9,5%, что вполне допустимо.
Электротехнический расчет
Расчет сечений проводников
Определим сечения проводников осветительной сети по допустимой потере напряжения.

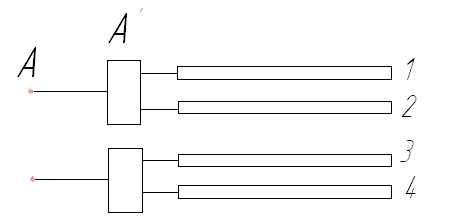

Рисунок 3.6 - Расчетная схема осветительной сети.
Определяем моменты для всех участков сети.
Питающая сеть:
ЩО
1.1:
,
,
.
ЩО
1.2:
,
Распределительная сеть.
Момент нагрузки i-го участка сети вычисляется по формулам:
,
,
,
где
-
количество светильников на данном
участке;
-
номинальная мощность светильника, кВт;
-
длина линии от щитка до первого
светильника, м;
-
длина линии от первого светильника до
последнего, м.
Для всех участков распределительной сети:
,
,
тогда
,
,
,
.
Определяем сечение проводника питающей сети:
ЩО
1.1:
.
ЩО
1.2:
.
Полученные значения округляем до ближайшего стандартного S=1,5 мм2. Выбираем кабель ВВГ5х1,5.
Определяем действительные потери напряжения на участке АА’:
.
Определим расчетные потери напряжения на каждом участке:
ЩО
1.1:
.
ЩО
1.2:
.
Сечения проводов этих участков определяются следующим образом:
,
принимаем 1,5 мм2;
,
принимаем 1,5 мм2;
,
принимаем 1,5 мм2;
,
принимаем 1,5 мм2.
Проверяем правильность выбора сечений проводов по условиям нагрева:
,
где
-
расчетный ток линии, А;
- допустимый длительный ток на кабели данного сечения, А:
,
где - допустимый табличный ток для трехжильных кабелей, А;
0,92 – коэффициент, учитывающий ток для кабелей с числом жил более трех, о.е.
Расчетный ток в линии:
.
Условие выполняется, принимаем кабель марки ВВГ5х1,5.
Расчетный ток в линии распределительной сети:
.
,
то принимаем ВВГ3х1,5.
,
то принимаем ВВГ3х1,5.
,
то принимаем ВВГ3х1,5.
,
то принимаем ВВГ3х1,5.
Остальные данные расчета сведем в табл. 3.2.
Таблица 3.2
Расчет сечения проводников осветительной сети
заготовительного отделения
Линия |
|
|
ΔUдоп, % |
S, мм2 |
SCT, мм2 |
Ip, A |
IДОП, А |
|
Марка кабеля |
Рабочее освещение |
|||||||||
ЩО 1.1 |
71 |
- |
4,7 |
0,48 |
1,5 |
6,14 |
17,48 |
0,657 |
ВВГ 5х1,5 |
ЩО 1.2 |
103,7 |
- |
4,7 |
0,57 |
1,5 |
6,14 |
17,48 |
0,96 |
ВВГ 5х1,5 |
1.1 |
- |
45,12 |
4,7 |
0,71 |
1,5 |
9,2 |
17,48 |
4,04 |
ВВГ 3х1,5 |
1.2 |
- |
35,7 |
4,7 |
0,65 |
1,5 |
9,2 |
17,48 |
4,04 |
ВВГ 3х1,5 |
1.3 |
- |
30 |
4,7 |
0,68 |
1,5 |
9,2 |
17,48 |
3,74 |
ВВГ 3х1,5 |
1.4 |
- |
38,4 |
4,7 |
0,75 |
1,5 |
9,2 |
17,48 |
3,74 |
ВВГ 3х1,5 |
Выбор пускорегулирующей аппаратуры
Для ламп ЛБ мощностью 40Вт используется пускорегулирующий аппарат марки 1УБИ-40К/220-ВП-05.
Выбор аппаратов защиты
Для защиты осветительной сети устанавливаем автоматы.
Условием выбора автоматического выключателя является выражение:
,
где
–
расчетный номинальный ток для
автоматического выключателя;
-
номинальный ток автоматического
выключателя по справочным данным:
где
k
– поправочный коэффициент, учитывающий
пусковые токи;
–наибольший
суммарный ток линии в номинальном
режиме.
По
расчетному току для защиты группы
светильников щита ОЩВ-16УХЛ4 выбираем
трехполюсный автоматический выключатель
серии АЕ2443 с номинальным током
Таблица 3.3
Выбор аппаратов защиты
Тип щитка |
Тип выключателя |
Iном, А |
Iр. ном, А |
Место установки |
Заготовительное отделение |
||||
ОЩВ-16АУХЛ4 |
АЕ2443 |
16 |
6,75 |
на стене |
Расчет аварийного освещения
Светотехнический расчет
Наименьшая освещенность рабочих поверхностей составляет 5% от нормируемой для рабочего освещения, т.е.
.
Аварийное освещение заготовительного отделения выполним лампами накаливания. Примем hс=1,2 м и hр=0,8 м. Наметим размещение светильников в отделении.
Расчетная высота:
Для
принятого светильника находим значение
.
При
в
ряду можно разместить 3 светильника, то
При
расстоянии
число рядов принимаем равным
,
тогда
Проверяем условие:
Число светильников в отделении:
шт.
Размещение светильников представлено на рис.4.6.

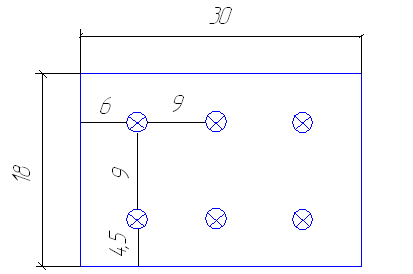

Рисунок 3.7 - Размещение светильников аварийного освещения.
Из
табл. 5.1 [11] принимаем
,
,
Индекс помещения составит:
Из
табл. 5.5 [11] находим
.
Световой поток каждой лампы:
По Ф в табл. 4.10 [4] подбираем лампу накаливания мощностью 150 Вт со световым потоком Фном=2000 лм (Фном отличается от Ф на - 6%, что допустимо).
Определим фактическую освещенность:
.
Погрешность составляет – 6%, что удовлетворяет условию.
Окончательно принимаем к установке в качестве аварийного освещения светильники лампами накаливания мощностью 150 Вт.
Электротехнический расчет
Расчет сечений проводников
Определим сечения проводников осветительной сети по допустимой потере напряжения.

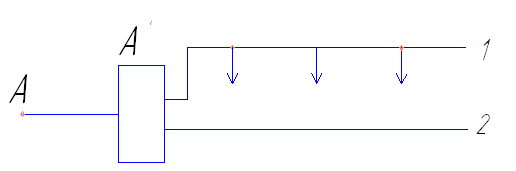

Рисунок 3.8 - Расчетная схема осветительной сети.
Определяем моменты для всех участков сети.
Питающая сеть:
,
,
.
Распределительная сеть
Момент нагрузки i-го участка сети вычисляется по формулам:
,
,
,
где - количество светильников на данном участке; - номинальная мощность светильника, кВт; - длина линии от щитка до первого светильника, м; - длина линии от первого светильника до последнего, м.
Для всех участков распределительной сети:
,
,
тогда
,
,
Определяем сечение проводника питающей сети:
.
Полученное значение округляем до ближайшего стандартного S=1,5мм2. Выбираем кабель ВВГ5х1,5.
Определяем действительные потери напряжения на участке АА’:
.
Определим расчетные потери напряжения на каждом участке:
.
Сечения проводов этих участков определяются следующим образом:
,
принимаем 1,5 мм2;
,
принимаем 1,5 мм2.
Проверяем правильность выбора сечений проводов по условиям нагрева:
,
где – расчетный ток линии, А; – допустимый длительный ток на кабели данного сечения, А:
,
где – допустимый табличный ток для трехжильных кабелей, А; 0,92 – коэффициент, учитывающий ток для кабелей с числом жил более трех, о.е.
.
Расчетный ток в линии:
.
Условие выполняется, принимаем кабель марки ВВГ5х1,5.
Расчетный ток в линии распределительной сети:
.
,
то принимаем ВВГ3х1,5.
,
то принимаем ВВГ3х1,5.
Таблица 3.3
Расчет сечения проводников осветительной сети
заготовительного отделения
Линия |
|
|
ΔUдоп, % |
S, мм2 |
SCT, мм2 |
Ip, A |
IДОП, А |
|
Марка кабеля |
Аварийное освещение |
|||||||||
1' |
18,45 |
- |
4,7 |
0,13 |
1,5 |
1,44 |
17,48 |
0,2 |
ВВГ 5х1,5 |
1'1 |
- |
7,5 |
4,7 |
0,17 |
1,5 |
2,15 |
17,48 |
4,5 |
ВВГ 3х1,5 |
1'2 |
- |
9,36 |
4,7 |
0,14 |
1,5 |
2,15 |
17,48 |
4,5 |
ВВГ 3х1,5 |
Выбор аппаратов защиты
Расчетный номинальный ток для автоматического выключателя:
Условием выбора автоматического выключателя является выражение:
.
По
расчетному току для защиты группы
светильников щита ОЩВ-5 АУХЛ4 выбираем
трехполюсный автоматический выключатель
серии АЕ2443 с номинальным током
Таблица 3.4
Выбор аппаратов защиты
Тип щитка |
Тип выключателя |
Iном, А |
Iр. ном, А |
Место установки |
Заготовительное отделение |
||||
ОЩВ-5АУХЛ4 |
АЕ2443 |
5 |
2 |
на стене |
