3.6.2. Приконтурное заводнение

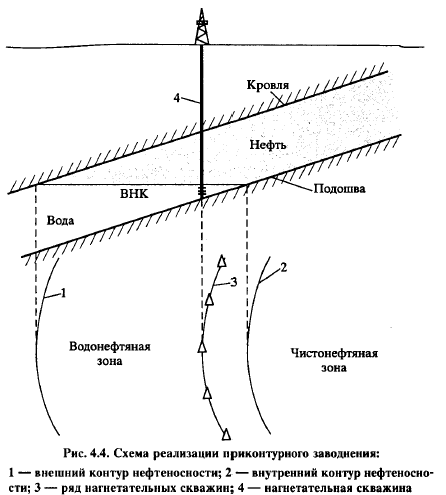

Приконтурное заводнение рекомендуется применять в тех случаях, когда реализация законтурного заводнения невозможна, например, по причине того, что расстояние от внешнего контура нефтеносности до ряда нагнетательных скважин становится существенно большим 800 м. В этом случае эффективность законтурного заводнения становится неоправданно низкой. Для таких месторождений целесообразно применение так называемого приконтурного заводнения, при котором ряд нагнетательных скважин располагается между внешним и внутренним контурами нефтеносности, причем ближе к внутреннему контуру нефтеносности (рис. 4.4). В этом случае необходимо рассматривать две самостоятельные зоны разработки: водонефтяную (зона между внешним и внутренним контурами нефтеносности) и чисто нефтяную (зона в пределах внутреннего контура нефтеносности). Приконтурное заводнение рекомендуется применять при:

— низкой гидродинамической связи нефтенасыщенной части залежи с областью питания, в том числе и при тектонических нарушениях в области питания (сбросы, взбросы и др.);

— больших расстояниях между внешним и внутренним контурами нефтеносности;

— малых размерах залежи.

Приближение искусственного контура питания к внутреннему контуру нефтеносности, а следовательно, и к ряду добывающих скважин, интенсифицирует выработку запасов за счет снижения фильтрационных сопротивлений. Вместе с тем возрастает опасность образования языков и конусов обводнения. К недостаткам данного вида воздействия можно отнести и то, что закачка воды ведется не только в водонасыщенную, но и в нефтенасыщенную часть залежи.

3.6.3. Внутриконтурное заводнение

Основной целью внутриконтурного заводнения является повышение интенсивности выработки запасов из крупных нефтяных месторождений и сокращение сроков разработки. Увеличивается ли при этом конечная нефтеотдача, является до сегодняшнего дня дискутируемым вопросом. Существует большое количество способов реализации внутриконтурного заводнения, связанных как с разрезанием залежи на отдельные площади, так и без такового. Разрезание рядами нагнетательных скважин возможно на различные фигуры: полосы, кольца и др. Выбор конкретного расположения разрезающих рядов зависит, в первую очередь, от геологического строения объекта, а также материальных затрат и получаемого эффекта. Для достижения максимального положительного эффекта нагнетательные скважины следует бурить в зонах с улучшенными фильтрационными характеристиками. Энергетическая эффективность внутриконтурного заводнения несколько выше, чем законтурного и приконтурного, т.к. вся нагнетаемая вода используется для замещения нефти по обе стороны разрезающего ряда, если не произошло прорыва воды в какие-либо добывающие скважины по каналам низкого фильтрационного сопротивления. Внутриконтурное заводнение разрезанием на участки дает положительные результаты на больших оконтуренных месторождениях с достаточно хорошо известным геологическим строением.

Одной из разновидностей внутриконтурного заводнения является блочное. Этот вид заводнения целесообразен на крупных, слабо изученных, неоконтуренных месторождениях (когда пробурены только разведочные скважины). С целью ускоренного ввода такого месторождения в разработку до окончания доразведки и его оконтуривания возможно разрезание месторождения на отдельные блоки. Каждый блок может иметь самостоятельную систему добывающих скважин в виде трех или пяти рядов между двумя рядами нагнетательных скважин. При полном изучении месторождения и его оконтуривании ранее введенные в разработку блоки объединяются в общую единую систему разработки месторождения. Таким образом, блочное заводнение позволяет реализовать поэтапную выработку запасов из месторождения. Избирательная система заводнения предназначена для разработки сильно неоднородных объектов при достаточно хорошо изученном их геологическом строении и применяется, как правило, на более поздних этапах разработки как дополнительная система к основной системе заводнения. Бурение нагнетательных скважин осуществляется с учетом детального изучения геологических особенностей участка, а также взаимосвязей между имеющимися на этом участке скважинами. Это предопределяет расположение нагнетательных скважин в соответствии с естественной неоднородностью коллектора на рассматриваемом участке и создает видимость их хаотичности. Совершенно очевидно, что такая система осложняет водоснабжение нагнетательных скважин и делает ее более дорогостоящей. Одной из разновидностей избирательного заводнения является очаговое заводнение, которое в сочетании с любой другой системой заводнения позволяет повысить эффективность выработки запасов не только из отдельных линз, связанных с неоднородностью геологического строения, но и из застойных зон, характерных для некоторых систем разработки. При очаговом заводнении в качестве нагнетательной скважины можно использовать одну из добывающих, которая дренирует хорошо проницаемый объем и имеет хорошую гидродинамическую связь с окружающими добывающими скважинами. Для увеличения коэффициента охвата значительного нефтенасыщенного объема пласта рациональным становится бурение специальной (одной или нескольких) скважины. При достаточной изученности месторождения очаговое заводнение может применяться как самостоятельный метод воздействия и регулирования выработки запасов. Среди всех видов заводнения особое место занимает площадное заводнение, т.к. принципиально относясь к методам внутриконтурного заводнения, является наиболее интенсивным способом воздействия на разрабатываемые объекты и обеспечивает достаточно высокие темпы извлечения запасов.
