14.12. Безопасные приемы работы при свер­лении и зенковании

Ручное сверление в школьных мастерских выполняют при помощи ручной или электрической дре­ли (рис. 58). Режущим инструментом служит спи­ральное сверло с цилиндрическим хво­стовиком.

Разрешается работать только пра­вильно заточенным сверлом. При появ­лении признаков затупления сверло должно быть заточено. Заточку сверла выполняет учитель (эта работа учащим­ся запрещена). Сверло должно закреп­ляться в патроне дрели прочно и без перекоса. При установке сверла и за­креплении в патроне необходимо его на­правлять от себя.

Обрабатываемое изделие должно быть предварительно накернено в мес­тах сверления и надежно закреплено от смещения (рис. 59). Плоскость, на которой сверлится отверстие, должна быть перпендикулярна сверлу.

Перед началом сверления необходимо убедиться в исправности ручной дрели: проверить плавность хода вращения рукоятки, надежность крепления упора, надежность крепления сверла в патроне.

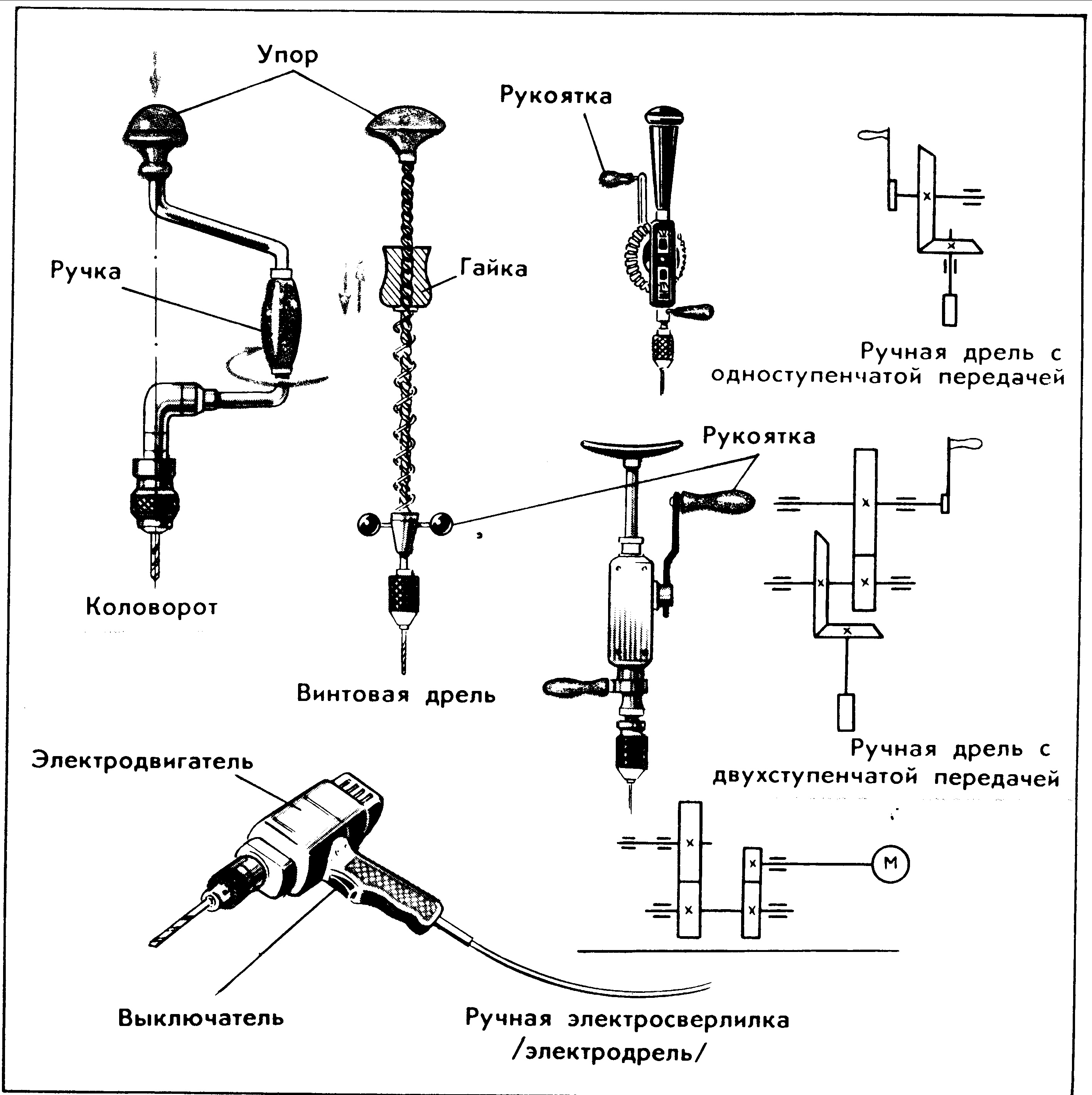

Рис. 58. Виды дрелей

I II

Рис. 59. Сверление ручной дрелью: I. Ручная дрель: 1 - шпиндель, 2 - вал, 3, 6, 7. 8 - зубчатые коле­са, 4 - yпop, 5 – рукоятка. II. Приемы сверления а - на низкой подставке, б - на высокой подстав­ке, в - заготовок, зажатых в тисках; 1, 2 - подстав­ки, 3 - заготовка, 4 - подкладка

Запрещается сверлить незакрепленную или плохо закреп­ленную заготовку, работать плохо заточенным сверлом; нажи­мать сильно на сверло, особенно при сверлении малых отвер­стий; удалять стружку из отверстия пальцами или сдувать.

Особую осторожность следует соблюдать в начале сверле­ния, когда вершина сверла подводится к накерненному центру.

Опасность засверливания заключается в том, что при на­жатии упора и вращении рукоятки сверло может со­скользнуть, а дрель выпасть из рук и нанести травму. После того как сверло устойчиво войдет в заготовку, необходимо следить за тем, чтобы оно шло без перекоса. Для предотвращения поломки сверла в результате заедания при выходе из отвер­стия (и возможного травмирования при этом) в конце сквозно­го сверления нажим сверла необходимо уменьшать.

При работе с электродрелью, кроме перечисленных требо­ваний, следует соблюдать правила электробезопасности при работе ручным, электрифицированным инструментом.

Перед включением электродрели в сеть необходимо убе­диться, достаточно ли прочно затянуты все болты и гайки; про­верить вручную легкость и плавность вращения шпинделя; убе­диться в наличии смазки; проверить исправность изоляции, токоведущих проводов, после включения в сеть проверить рабо­ту дрели на холостом ходу, направляя сверло в сторону от окружающих.

В момент засверливания осторожно подводят вершину свер­ла к накерненному месту. Слегка засверливают, затем выво­дят сверло, выключают дрель и проверяют правильность свер­ления.

В процессе работы необходимо следить за нагревом двига­теля, контролируя степень нагрева на ощупь. Нагрев считает­ся допустимым, если на корпусе дрели можно держать ладонь. Если нагрев выше допустимого, то время от времени следует выключать дрель. При всяких перерывах в работе также нуж­но отключать дрель.

В конце работы тщательно очищают дрель от стружки и грязи и хранят ее в сухом отапливаемом помещении.
