10)Схемы и принцип действия lc – генераторов: с трансформаторной обратной связью, емкостная и индуктивная трехточки.

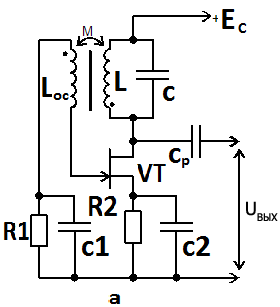

L C-генераторы содержат колеб-й контур в цепи нагрузки усилителя или в цепи его ОС.Контур вып-т роль фильтра для выделения колебаний в узкой полосе f.Рассм-м раб LC -генератора на полевом транзисторе с контуром в цепи стока и индуктивной ОС (рис. a). После подключения ист пит в цепи стока появл-ся ток.Происходит заряд С, и в контуре LC возникают колеб-я.В катушке связи индуцируется переменная ЭДС.U на стоке имеет фаз-й сдвиг 180^о отн-но U на затворе.Учитывая это, в катушке связи также необх осущ-ть фаз сдвиг 180^о, для чего ее включают встречно по отнош к первичной катушке колеб-го контура.Возникающее на катушке связи U_OC ч/з C₁ и C₂ подводится к управл-му переходу транз-ра и вызывает изменение тока стока. При достаточно сильной ПОС амплитуда U на контуре и амплитуда перемен U на затворе . Амплитуда U_OC м/у затвором и общим проводом стан-ся > U смещения и в цепи управляющего p-n-перехода появится прямой ток. Это приводит к доп подзарядке C₂ и U смещения раб точки покоя, кот сдвигается в сторону больших отриц-х U, усредняя колеб-я на затворе отн-но общего провода.В соотв-ии с изменением U на затворе происходят измен I стока i_C .Пределы изменения I стока, а, =>, и амплитуды вых U оказ-ся ограниченными. R₁ служит ограничителем прямого I ч/ез управляющий переход, а C₁ - для соединения отвода катушки связи L_OC по перемен току с общим проводом. R₂ и C₂ образуют цепь смещения точки покоя «П».

В большинстве схем LC-г-ров U_ОС снимают с части ко­леб контура, т. е. исп-т неполное его включение. Поскольку ко­леб контур при этом имеет 3точки соединений,то из-за этого сх LC-г-ров получили назв трехточечных.

В сх LC-г-ра (рис б), под на­званием индукт трехточки, индуктивная ветвь ||-го контура содержит индуктивности L1 и L3. U_ОС с L1 пост-т на неинверт вх ОУ. Поскольку знаки мгновенных знач U на L1 и L3 отн-но их общ точки соединения =, то ОС будет полож-й. В емкостной ветви колеб контура включен конденсатор С2.

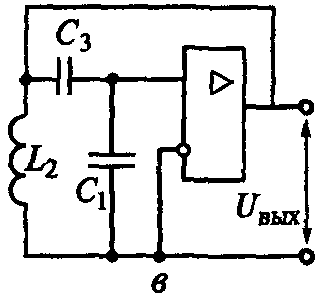

П о аналогии с индуктивной мож­но построить автоген-р с емкостной трехточкой (рис в). В дан схе емкостная ветвь колеб контура содержит С1 и С3. U_ОС с С1 пост-т на неинверт вх усили­теля. При таком включении конд-ров в колеб контур, полярности мгновенных знач U на их обкладках отн-но общ точки соединения одинак, поэт в сх ОС-полож.

1.Дифферинциальный каскад.

2 идентичных транз-ра им общий ГСТ в цепи соединенных эмиттеров (м б заменен резистором со значит ухудшением параметров).Вх диф-ный сигнал явл-ся разностью двух вх сигналов:Uвх=Uвх1-Uвх2=Uд;выходной- опр-ся как разность падений U-й на одинаковых коллекторных нагрузках Rk : Uвых=Uвых1-Uвых2.При отсутствии сигнала Uвх1=Uвх2=0 и пренебрегая неидентичностью БТ, закл-щейся в Uбэ Uбэ2,коллекторные токи обоих транз-ров = м/у собой: I_К1 = I_К2 =Iгст/2 .Если оба вх U изменятся одинаково (синфазный сигнал), токи коллекторов по-прежнему будут =, т е теоретически коэф-т усиления синфазного сигнала =0.Практически синфазные сост-щие не усил-ся,а ослабляются.Реальные знач коэф-та ослабления син­фазных сост-щих лежат в пределах 80...110 дБ для схем с идентичными БТ и 40...70 дБ для схем на БТ со случайными параметрами. Если на входах присутствует диф-ный сигнал 0, то изменяется распред-е токов в ДК: при U_ВХ1 > U_ВХ2 I_K1 , I_К2 и наоборот, так что .Изменение U база-эмиттер, происходящее => темпер-го дрейфа, действует как синфазный сигнал, и, =>, не влияет на работу схемы. Именно это св-во ДК делает его практически незаменимым для усиления сигналов пост тока.

Принцип действия -ного усилителя закл-ся в том, что он усиливает диф-ный сигнал и преобразует его в несимметричный сигнал с кот работают обычные схемы. Достигается это тем, что синфазные сигналы, приходящие на входы 1 и 2 отн-но земли в одном из транзисторов вызывают тока в цепи, а в другом - , причем на одну и ту же вел-ну, так что получается, что общий ток не изменится вовсе. =>, на вых сигнала не будет. Диф-ный усилитель синфазный сигнал не просто не усиливает, а не пропускает на выход. Полезный сигнал, подаваемый на входы диф-ного усилителя д б разной полярности. При хорошо подобранных транзисторах в диф-ном усилителе синфазный сигнал подавляется в десятки тысяч раз, такого же порядка может достигать и общий коэф-т усиления.
