14 Що буде відбуватися з показами вакуумметра рвак і ватметра n, якщо при тій же витраті q зменшити діаметр всмоктувальної лінії насосної установки?

г) р_вак збільшиться, N збільшиться.

15 Чому рівні втрати напору і зменшення тиску при русі рідини по горизонтальному трубопроводі сталого перерізу, якщо його довжина l = 2 км, гідравлічний нахил і = 0,02, а густина рідини ρ = 1000 кг/м³? р₁ – р₂ =∆р

а) h_τ = 40 м, ∆р = 4·10⁵ Н/м²;

19 Чому рівна витрата Q, якщо відомо, що рідина тече по трубопроводу d = 100 мм при числі Re = 1750. При цьому осьова швидкість U₀ = 2 м/с.

а) Q = 0,00785м³/c;

24 На горизонтальній ділянці труби діаметром d = 200 мм, довжиною l = 1000 м, втрати тиску рівні ∆p = 1 кгс/см², густина рідини ρ = 800 кг/м³. Знайти гідравлічний нахил.

г) і = 0,0125.

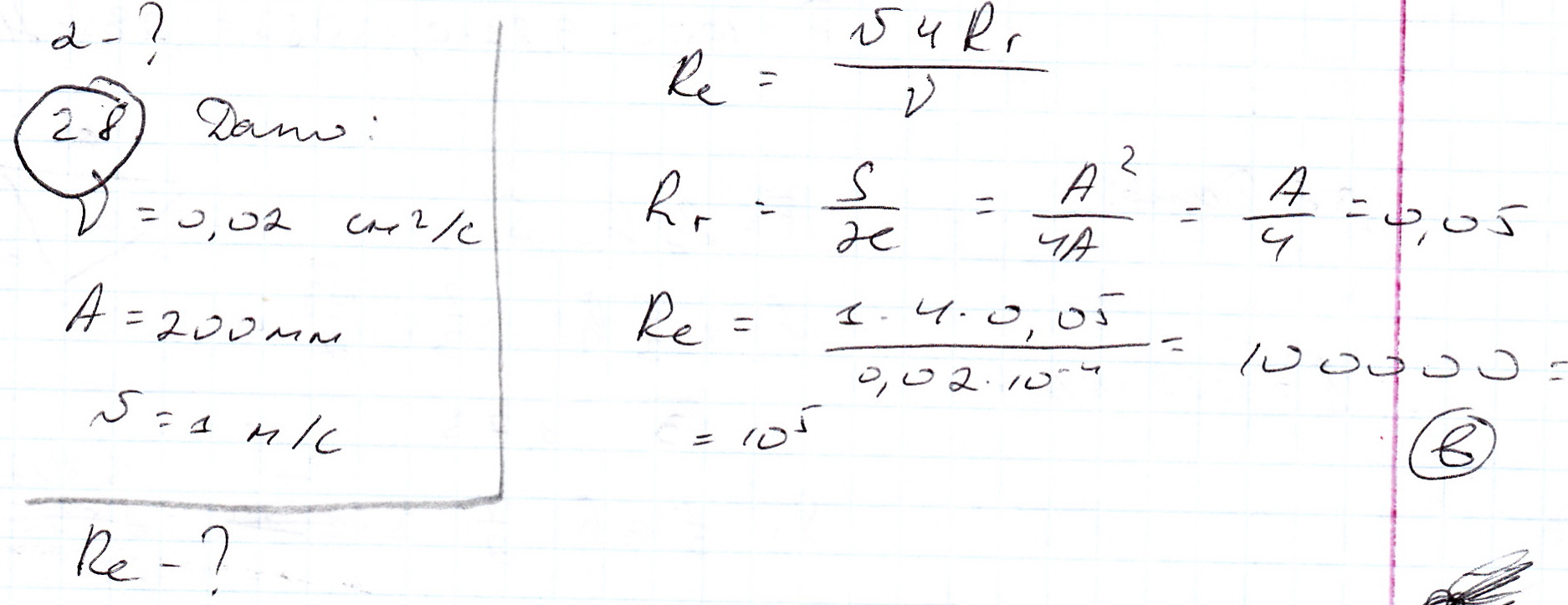

28 Знайти число Re при русі рідини в’язкістю ν = 0,02 см²/с в квадратній трубі зі стороною А = 200 мм з середньою швидкістю υ = 1 м/с.

в) 10⁵;

31 Потік реальної рідини переходить з труби діаметром d в трубу з діаметром d/3. У скільки разів при цьому зміниться питома кінетична енергія протоку?

в) Збільшиться у 81 раз;

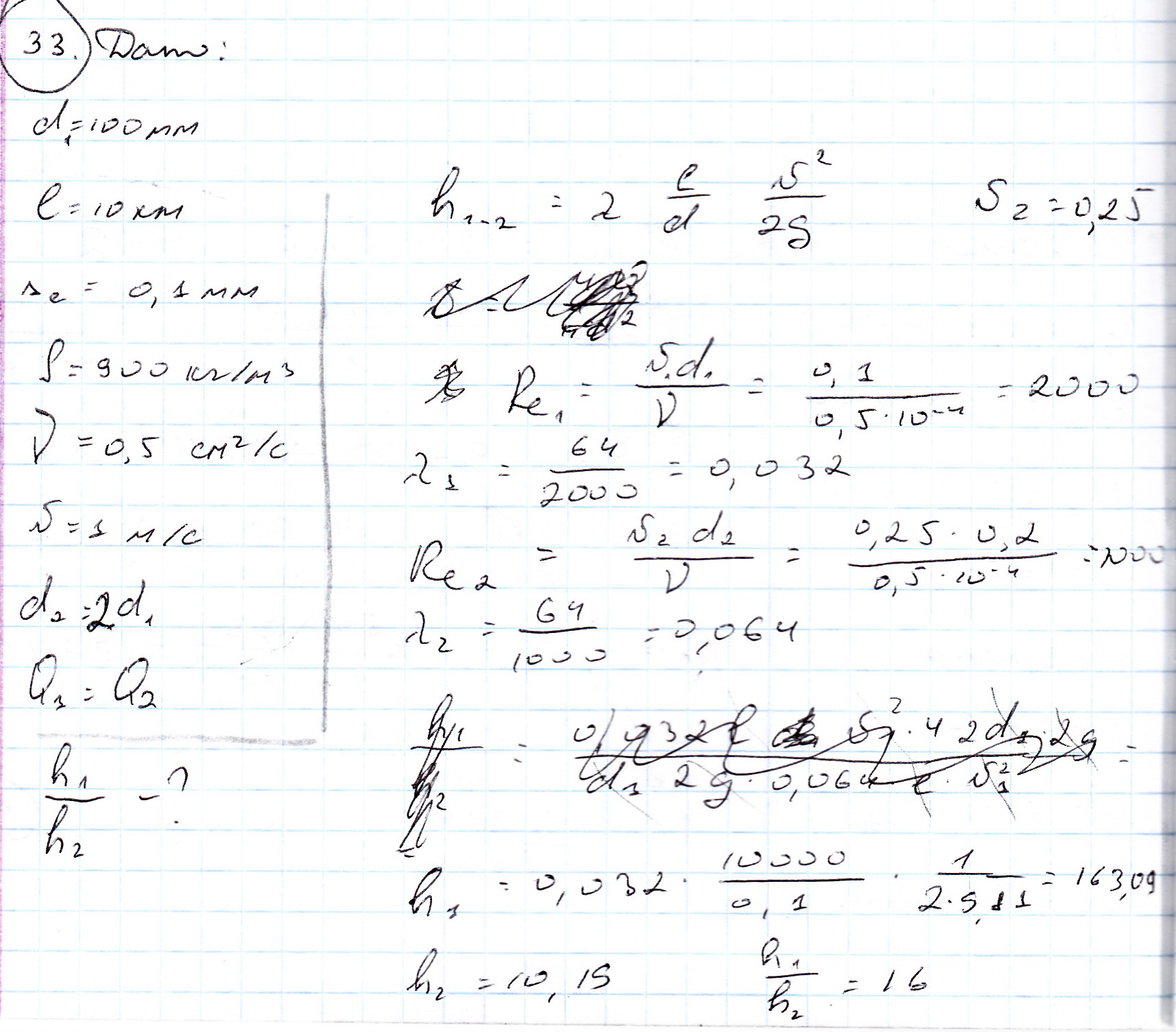

33 По трубопроводу діаметром d = 100 мм довжиною l = 10 км, з абсолютною еквівалентною шорсткістю ∆=0,1мм тече нафта (густина ρ = 900 кг/м³, вязкість ν 0,5 см²/с) з середньою швидкістю υ = 1 м/с. Як змінюються втрати напору, якщо діаметр трубопроводу збільшити в 2 рази? Q = const.

в) Зменшаться в 16 разів;

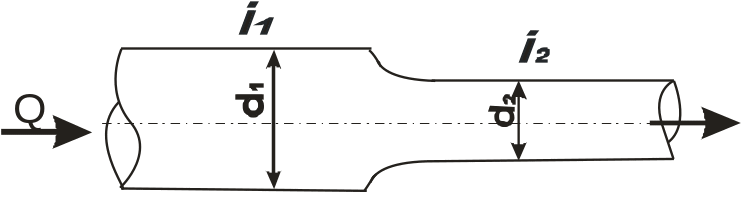

37 Знайти співвідношення і₁/і₂, якщо d₁ = 2d₂ і має місце зона достатньо автомодельний потік (квадратичний) так що можна рахувати, що λ₁ = λ₂.

г) і1/і2 = 1/32;

38 Як зміняться покази манометра і вакуумметра при збільшенні витрати?

б) покази манометра і вакуумметра збільшаться;

1 Що буде з витратою рiдини, якщо замiнити конiчно-розбiжну насадку цилiндричною? При цьому вихiднi дiаметри однаковi:

а) збiльшиться;

2 Якою з приведених нижче залежностей виражається коефiцiєнт швидкостi?

в) ;

де  – коефiцiєнт мiсцевих опорiв;  – коефiцiєнт стиску струминки.

3 Виберіть неправильне положення:

б) теоретична витрата визначається за формулою ;

4 Виберіть неправильне положення:

в) коефiцiєнт швидкостi не залежить вiд коефіцієнта опору;

5 Що буде з витратою, якщо замiнити цилiндричну насадку конiчно-розбiжною? При цьому вихiднi дiаметри однаковi:

б) зменшиться;

6 За якою формулою визначається теоретична витрата при витiканнi рідини із насадки ?

б) .

7 Виберіть правильне положення:

а) насадка Борда збiльшує витрату рiдини, яка витiкає з отвору;

8 Що буде з коефiцiєнтом витрати, якщо температура малов’язкої рiдини збiльшиться ? (турбулентний режим).

в) залишиться без змiн.

9 У випадку коноїдальної насадки (при витiканнi в атмосферу):

б) ;

10 Якщо цилiндричну насадку замiнити конiчною розбiжною (дiаметри вихiдних перерiзiв однаковi), то витрата:

б) зменшиться,

11 Виберіть правильне положення:

б) коефiцiєнт витрати враховує втрату напору i ступiнь стиску струминки, яка виходить з отвору;

12 У випадку отворiв однакової форми i однакових розмiрiв площа стисненого перерiзу при недосконалому стисненнi завжди:

а) бiльша площi стисненого перерiзу при досконалому стисненнi;

13 Що буде з витратою рiдини якщо замiнити цилiндричну насадку круглим отвором? При цьому вихiднi дiаметри однаковi.

б) зменшиться;

14 Якою з приведених нижче залежностей виражається коефiцiєнт швидкостi ?

в) ,

де  – коефiцiєнт мiсцевого опору;

 – степiнь стиску струминки.

15 Якщо цилiндричну насадку замiнити коноїдальною (дiаметри вихiдних перерiзiв однаковi), то витрата:

а) збiльшиться;

1 Що називається гiдравлiчним ударом?

в) змiна тиску в трубопроводi внаслiдок раптової змiни середньої швидкостi рiдини;

2 З якою швидкiстю розповсюджується ударна хвиля?

в) iз швидкiстю, близькою до швидкостi звуку в рiдинi, яка залежить вiд роду рiдини та матерiалу труби.

3 В якiй трубi швидкiсть розповсюдження ударної хвилi при русi рiдини буде найбiльшою?

в) в металевiй.

4 За якою формулою визначається фаза гiдравлiчного удару?

б) ;

5 Коли гiдравлiчний удар буде непрямий ?

б) ;

6 За якою формулою визначається ударний тиск при прямому гiдравлiчному ударi?

а) ;

7 Що впливає на швидкiсть розповсюдження ударної хвилi?

в) вид рiдини i матерiал труби.

8 Коли ударний тиск буде найбільшим?

а) при прямому ударi;

9 Якi заходи здiйснюються при боротьбi з гiдравлiчним ударом?

г) заходи, перечисленi в пп. а,б,в..

10 Чому при гiдравлiчному ударi змiнюється тиск рiдини?

в) тому, що при ударi дiють сили iнерцiї.

11 Яким повинен бути час закриття запiрного пристрою для зменшення сили гiдравлiчного удару?

в) бiльшим фази удару.

12 Чому при русi газiв гiдравлiчний удар практично не спостерiгається?

б) густина газу мала порiвняно з густиною рiдини;

13 Якi запiрнi пристрої повиннi встановлюватись на трубопроводах для транспортування рiдини?

а) пристрої, якi закриваються поступово (вентилi, засувки);

14 Вiд чого залежить величина ударного тиску при зупинцi потоку?

г) вiд факторiв, перечислених в пп. а,б,в.

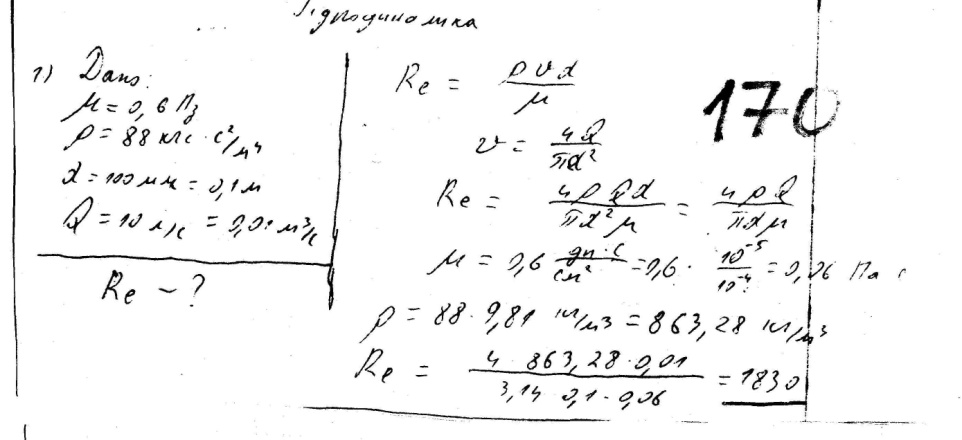

1 Визначити режим руху рiдини з абсолютною в’язкiстю 0,6 Пз та густиною 88 кгс·с²/м⁴ в трубi дiаметром 100 мм при витратi 10 л/с.

в) 1830.

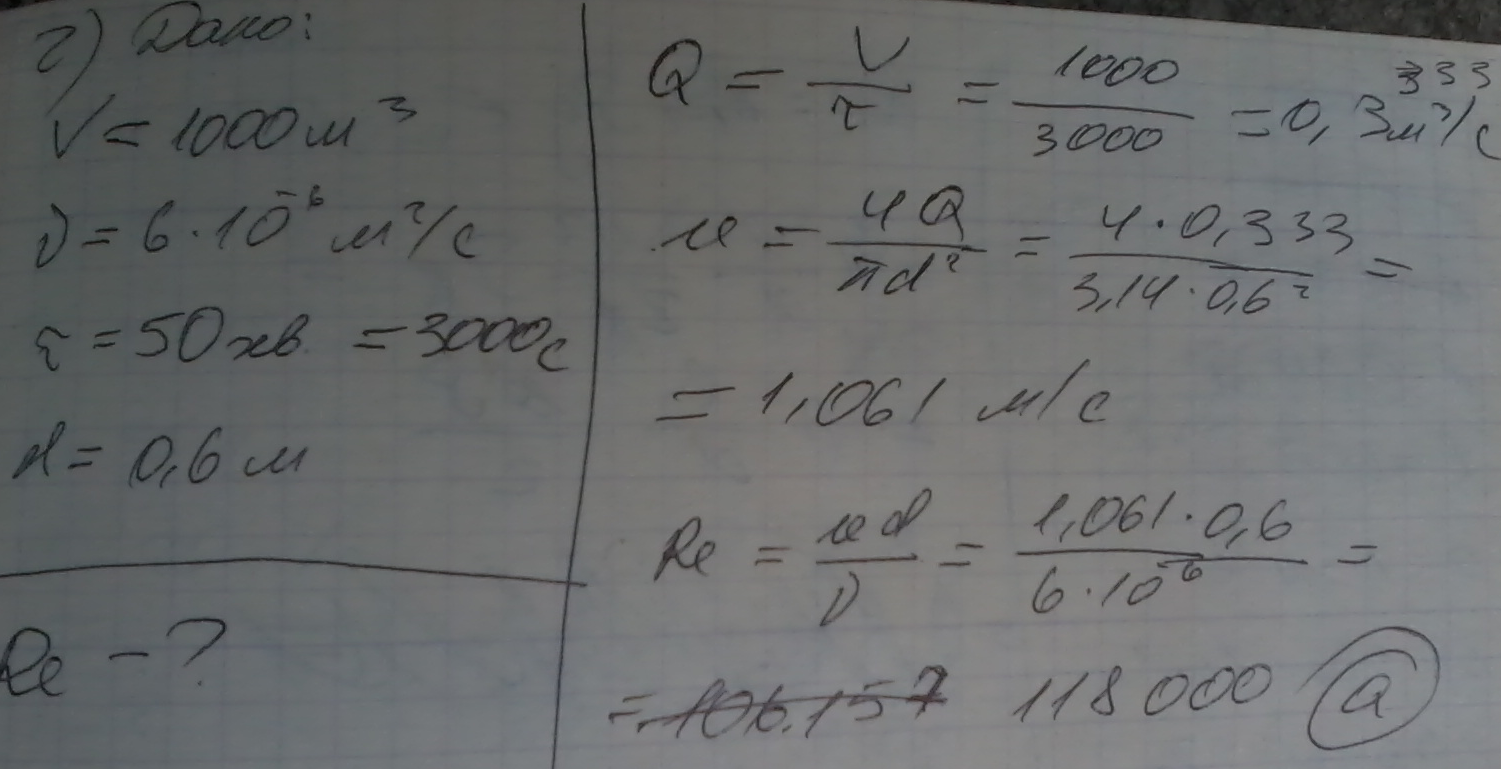

2 Резервуар, об’єм якого 1000 м³, заповнюють рiдиною з кiнематичною в’язкiстю 6 сСт за 50 хв. по трубi дiаметром 60 см. Визначити режим руху рiдини в трубi.

а) 118000;

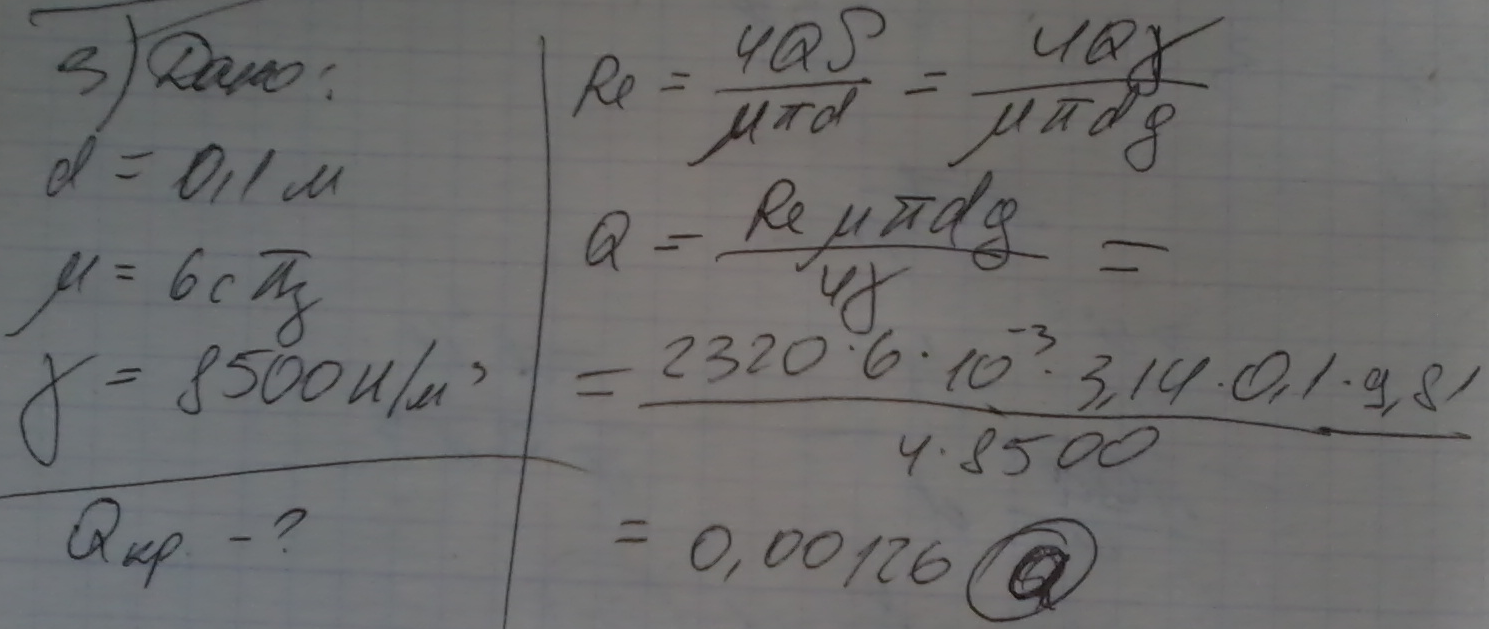

3 Визначити критичну витрату рiдини, при якiй можливий перехiд вiд одного режиму в iнший при таких даних 1) дiаметр труби – 100 мм; 2)абсолютна в’язкiсть рiдини – 6 сПз; 3)питома вага – 8500 Н/м³.

а) 0,00126 м³/с;

4 Визначити режим руху рiдини з абсолютною в’зкiстю 20 сПз та густиною 920 кг/м³ в трубi дiаметром 200 мм при витратi 30 л/с.

а) 8800;

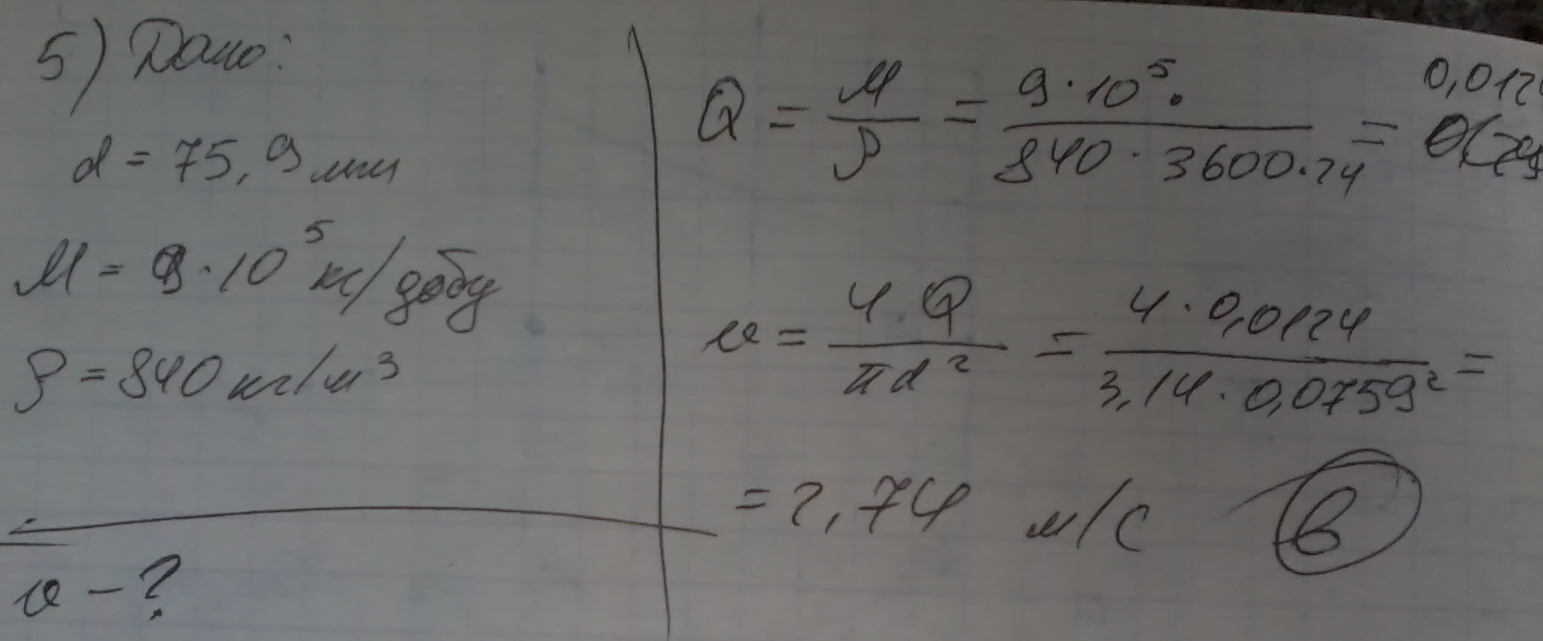

5 По трубопроводi, внутрiшнiй дiаметр якого рiвний 75,9 мм, за добу перекачано 910⁵ кг нафти густиною 840 кг/м³. Визначити середню швидкість руху нафти.

в) 2,74 м/с.

6 Визначiть необхiдний дiаметр трубопроводу для подачi 18 м³/год води при середнiй швидкостi в трубi 1,1 м/с.

а) 0,076 м;

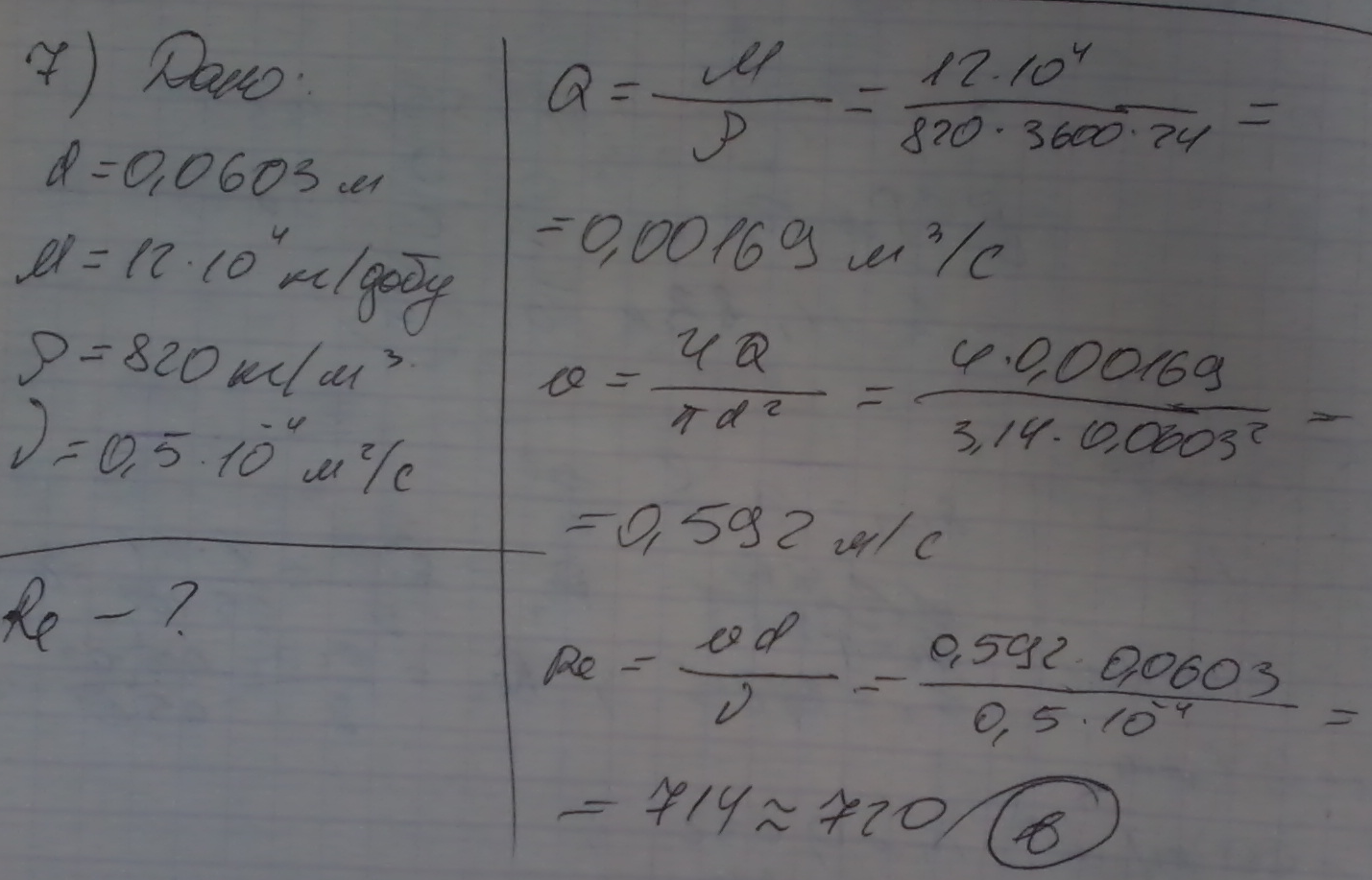

7 По трубi, внутрiшнiй дiаметр якої 60,3 мм, протiкає 1210⁴ кг/добу нафти густиною 820 кг/м³. В’язкiсть нафти рiвна 0,5 Ст. Визначити режим течiї нафти.

в) 720.

8 Визначити втрати напору на тертя в трубопроводі довжиною 400 м та діаметром 200 мм при русі рідини в’язкістю 60 сСт і витратою 10 л/с. Абсолютна шорсткість внутрішньої поверхні труби рівна 0,05 мм.

б) 0,63 м;

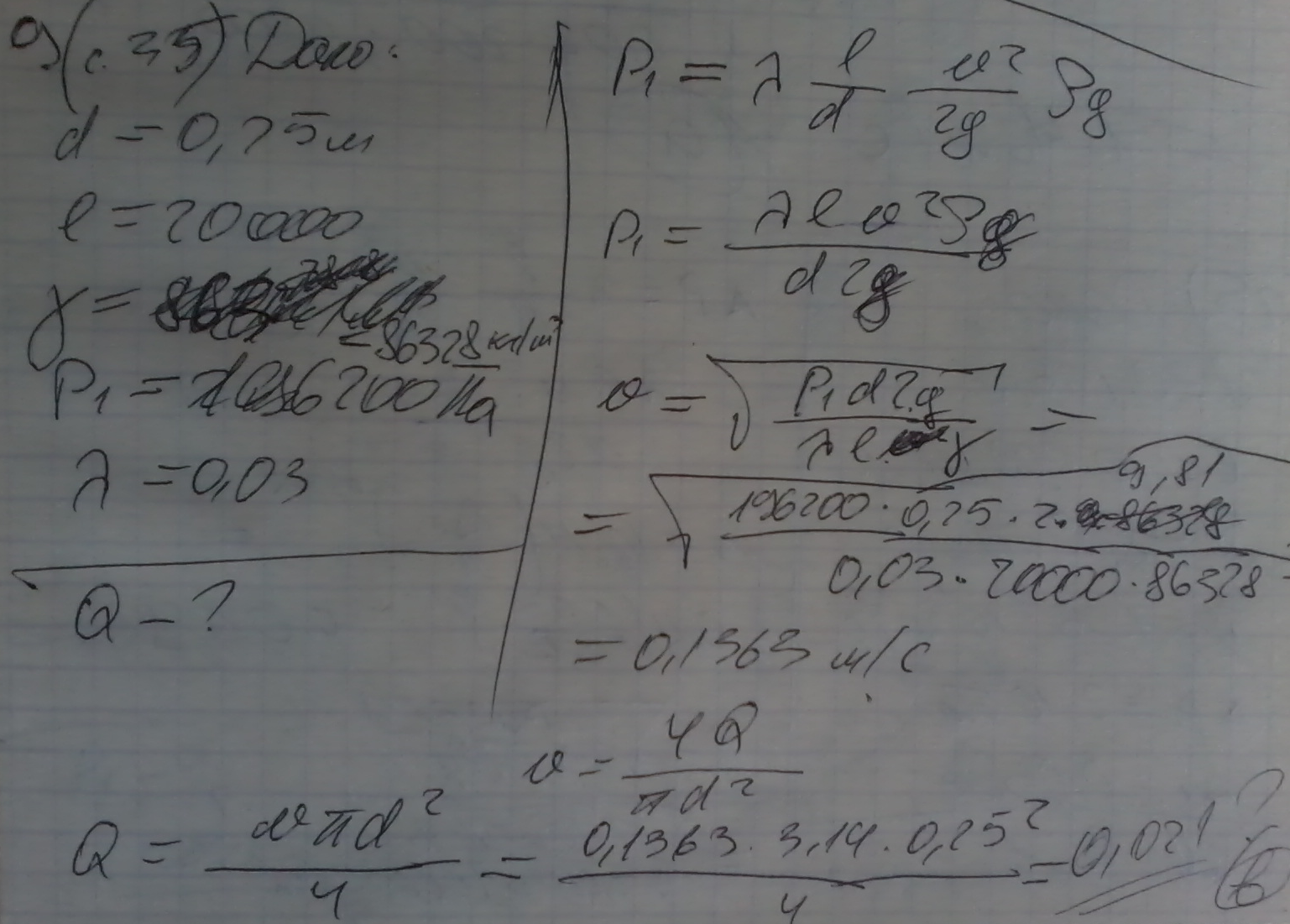

9 Визначити кількість рідини, яка перекачується по нафтопроводу діаметром 250 мм і довжиною 20 км, питома вага рідини 0,88 тс/м³, якщо на початку трубопроводу надлишковий тиск 2 кгс/см². Коефіцієнт гідравлічного опору прийняти рівним 0,03.

в) 0,021 м³/с.

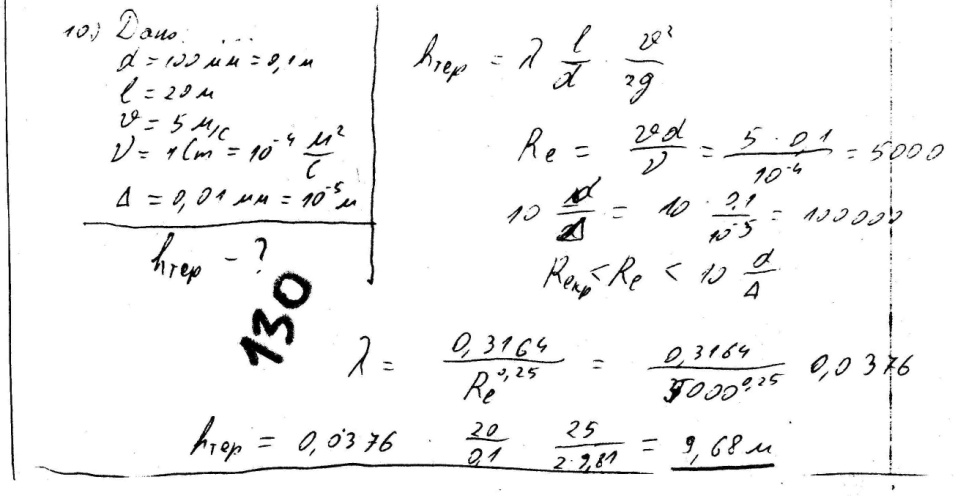

10 Визначити втрати напору при подачі рідини по трубопроводу діаметром 100 мм, довжиною 20 м, з швидкістю 5 м/с. В’язкість рідини 1 Ст, абсолютна шорсткість ∆ = 0,01 мм.

а) 9,68 м;

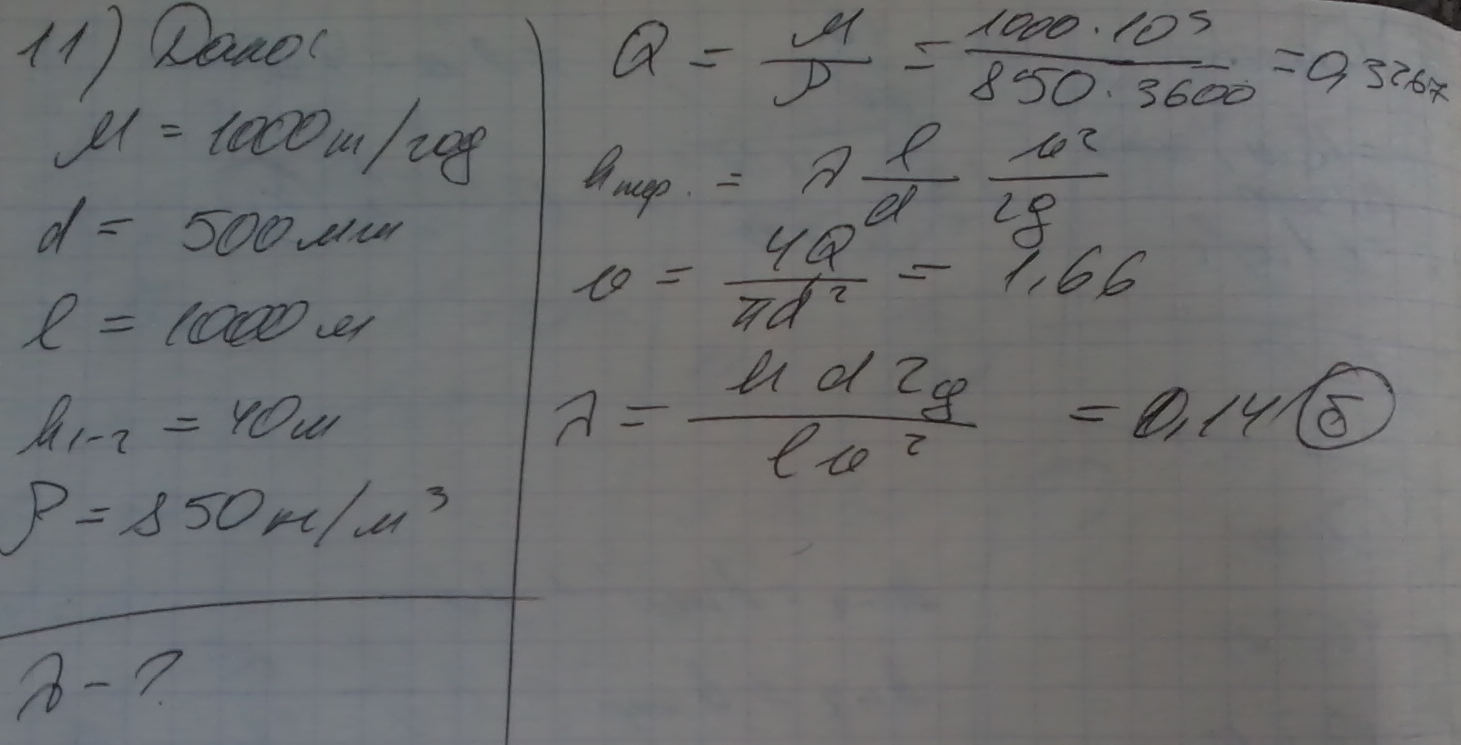

11 Визначіть коефіцієнт гідравлічного опору при русі рідини з витратою 1000 т/год в трубі діаметром 500 мм, якщо втрати напору на дільниці довжиною 1000 м становлять 40 м. Густина рідини 850 кг/м³.

б) 0,14;

12 Визначити витрату нафти в трубопроводі діаметром 300 мм і довжиною 12 км, якщо відомі втрати напору (9 м) і в’язкість (60 сСт). Режим руху ламінарний.

а) 0,024 м³/с;

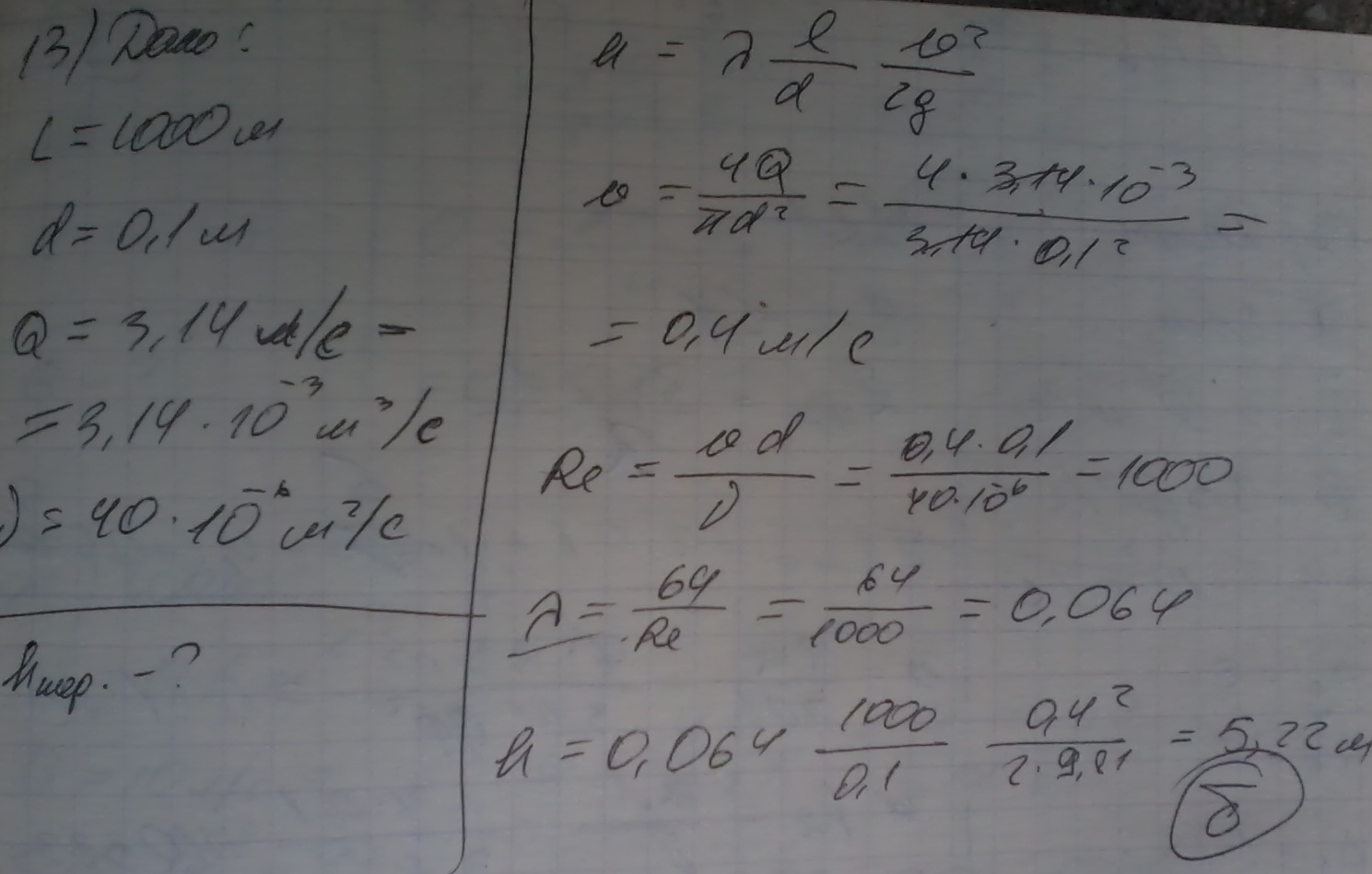

13 По прямій трубі довжиною 1 км і діаметром 100 мм протікає рідина з витратою 3,14 л/с, коефіцієнт кінематичної в’язкості рівний 40 сСт. Визначити втрату напору на тертя.

б) 5,22 м;

14 Визначити втрати напору при русі рідини в трубі діаметром 40 мм, довжиною 600 м, із швидкістю 2,5 м/с. В’язкість рідини 1 Ст.

а) 305,8 м;

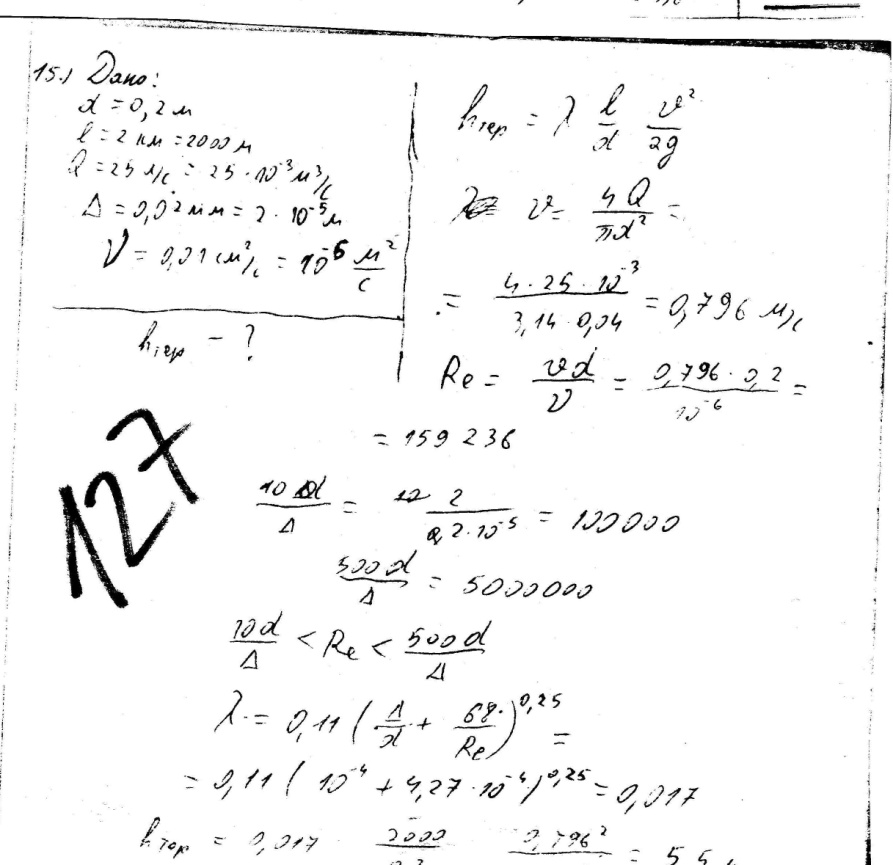

15 По трубопроводу діаметром 200 мм і довжиною 2 км перекачується вода в кількості 25 л/с. Знайти втрати напору на тертя по довжині трубопроводу. Обґрунтуйте вибір розрахункової форми для визначення коефіцієнта гідравлічного опору. Шорсткість труб – 0,02 мм, кінематична в’язкість води – 0,01 см²/с.

б) 5,5 м;

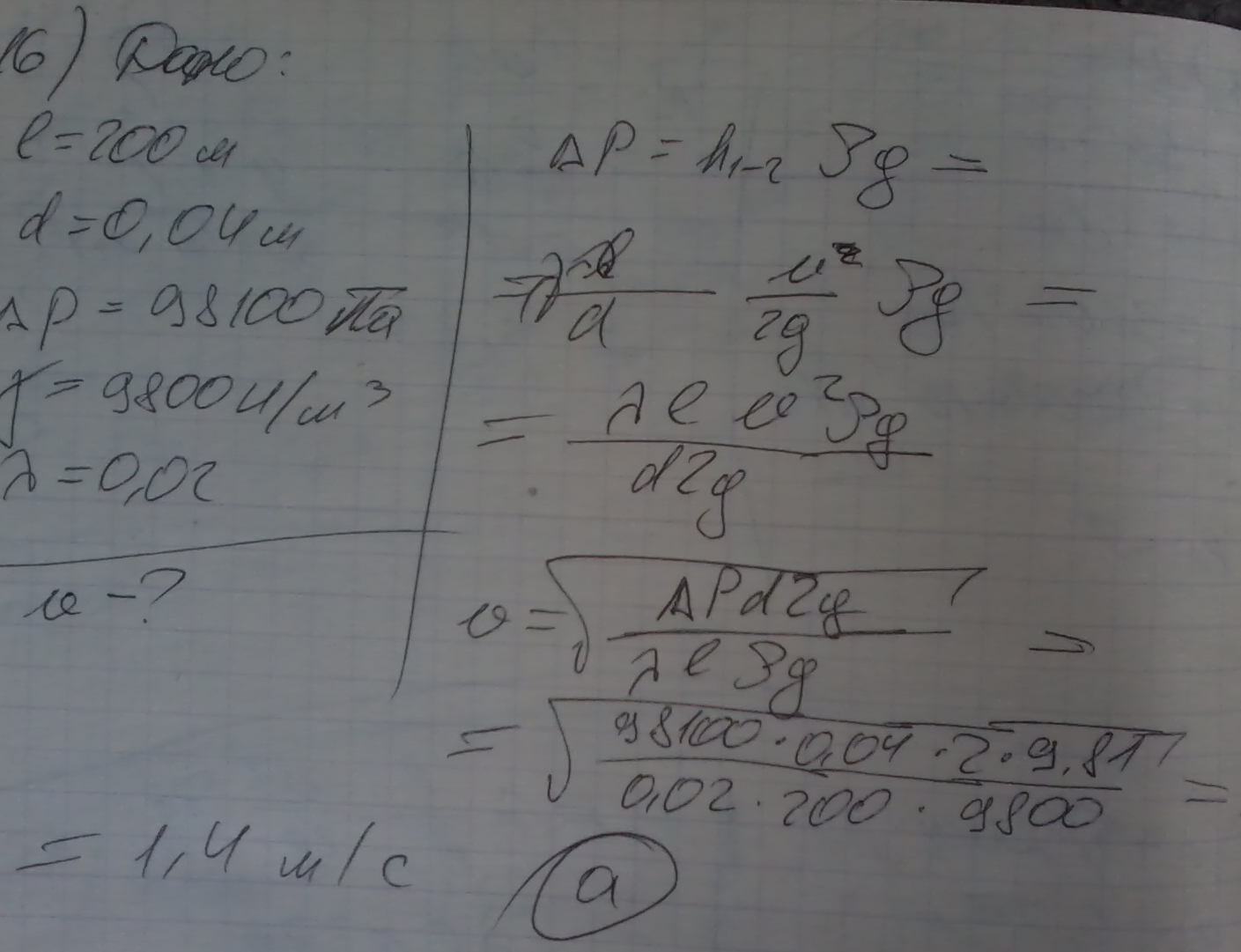

16 Визначити швидкість руху рідини в горизонтальному трубопроводі довжиною 200 м і діаметром 40 мм при перепаді тиску 1 кгс/см². Питома вага рідини 9800 Н/м³. Коефіцієнт гідравлічного опору 0,02.

а) 1,4 м/с;

17 Визначити втрати напору при подачі рідини із швидкістю  = 12 м/с через трубу діаметром 100 мм та довжиною l = 20 м, якщо в’язкість рідини  = 0,25 см²/с, ∆ = 0,01 мм.

б) 30,8 м;

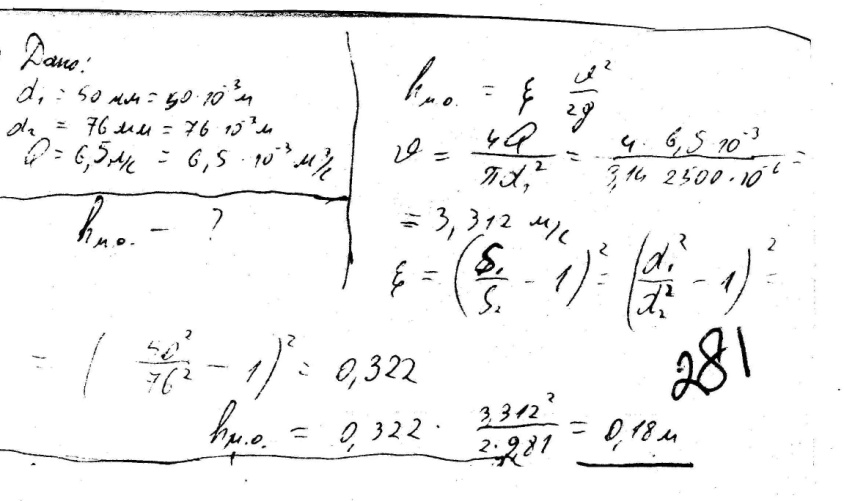

18 На трубі діаметром 50 мм є раптове розширення до діаметра 76 мм. По трубопроводу перекачується вода в кількості 6,5 л/с. Визначити втрату напору води при проходженні її через місцевий опір.

а) 0,18 м;

19 По трубопроводу діаметром 100 мм перекачується нафта в’язкістю 3 сСт, витрата – 9,5 дм³/с. На трубі є дві повністю відкриті засувки, один зворотний клапан. Еквівалентна шорсткість труб _е = 0,15 мм. Визначити еквівалентну довжину трубопроводу, якщо ,

б) 20 м;

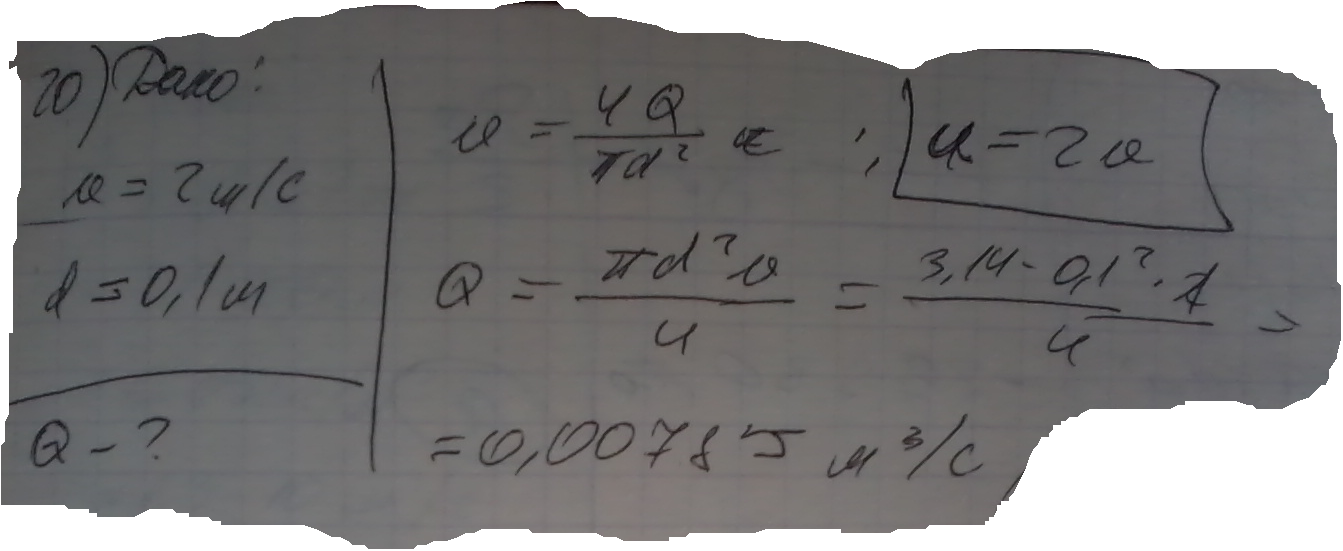

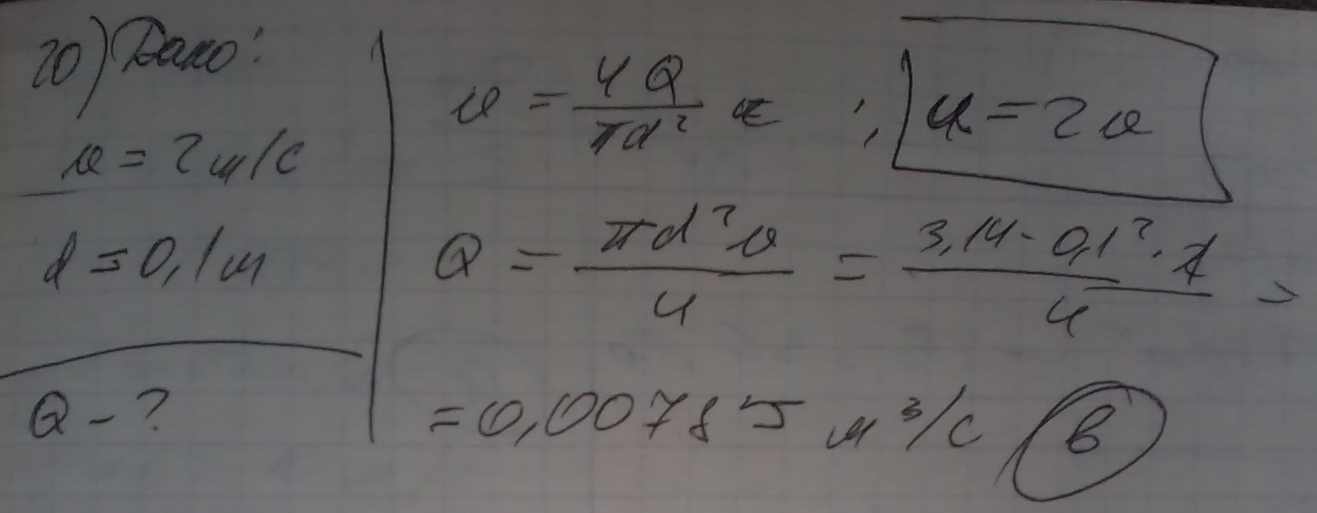

20 При ламiнарнiй течiї осьова швидкiсть течiї рiдини рiвна 2 м/с. Визначити витрату, якщо дiаметр трубопроводу 100 мм.

в) 0,00785 м³/с.

21 Визначити витрату води, що витiкає через круглий отвiр дiаметром d = 100 мм. Напiр води над центром отвору Н = 3,4 м.

а) 0,0398 м³/с;

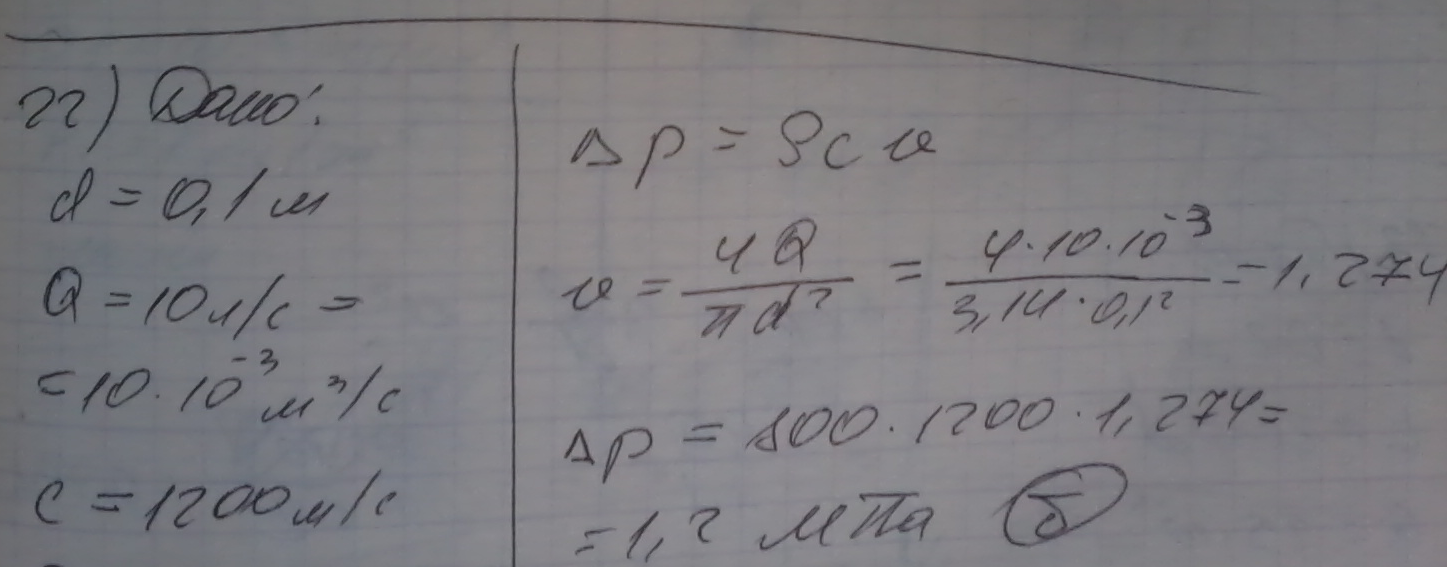

22 По трубопроводу дiаметром 100 мм рухається нафта із витратою 10 л/c. Знайти пiдвищення тиску бiля засувки, якщо с = 1200 м/с,  = 800 кг/м³.

б) 1,219 МПа;

23 Визначити час випорожнення вертикального циліндра (H = 6 м, D = 3 м) через отвір діаметром 150 мм, якщо коефіцієнт витрати  = 0,62.

а) 714 с;

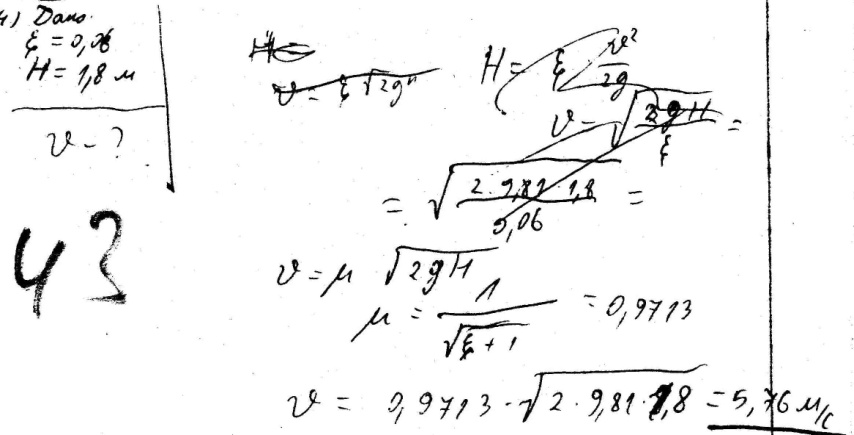

24 Визначити дійсну швидкість витікання води з круглого отвору в тонкій стінці відкритої посудини ( = 0,06) під напором Н = 1,8 м.

б) 5,76 м/с;

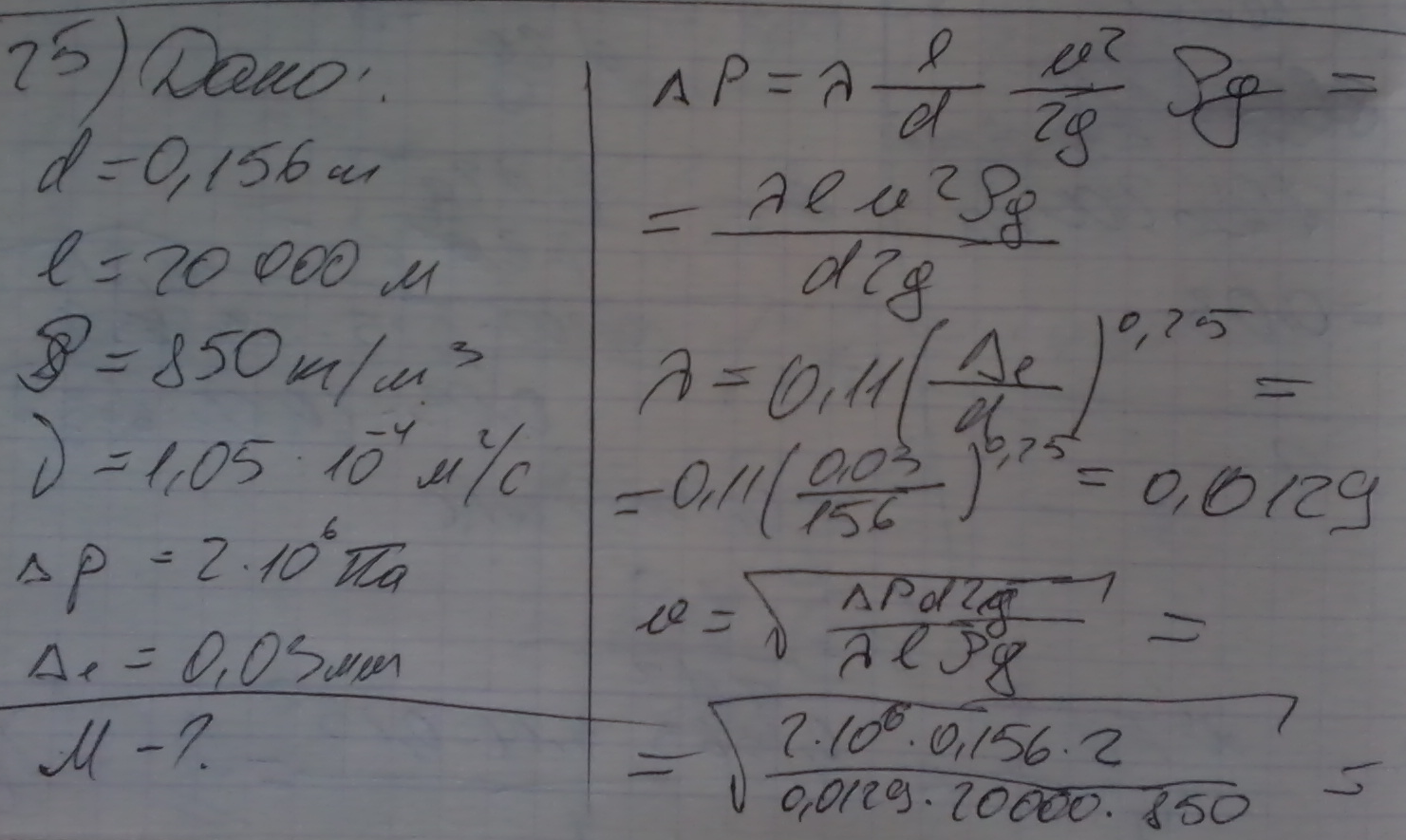

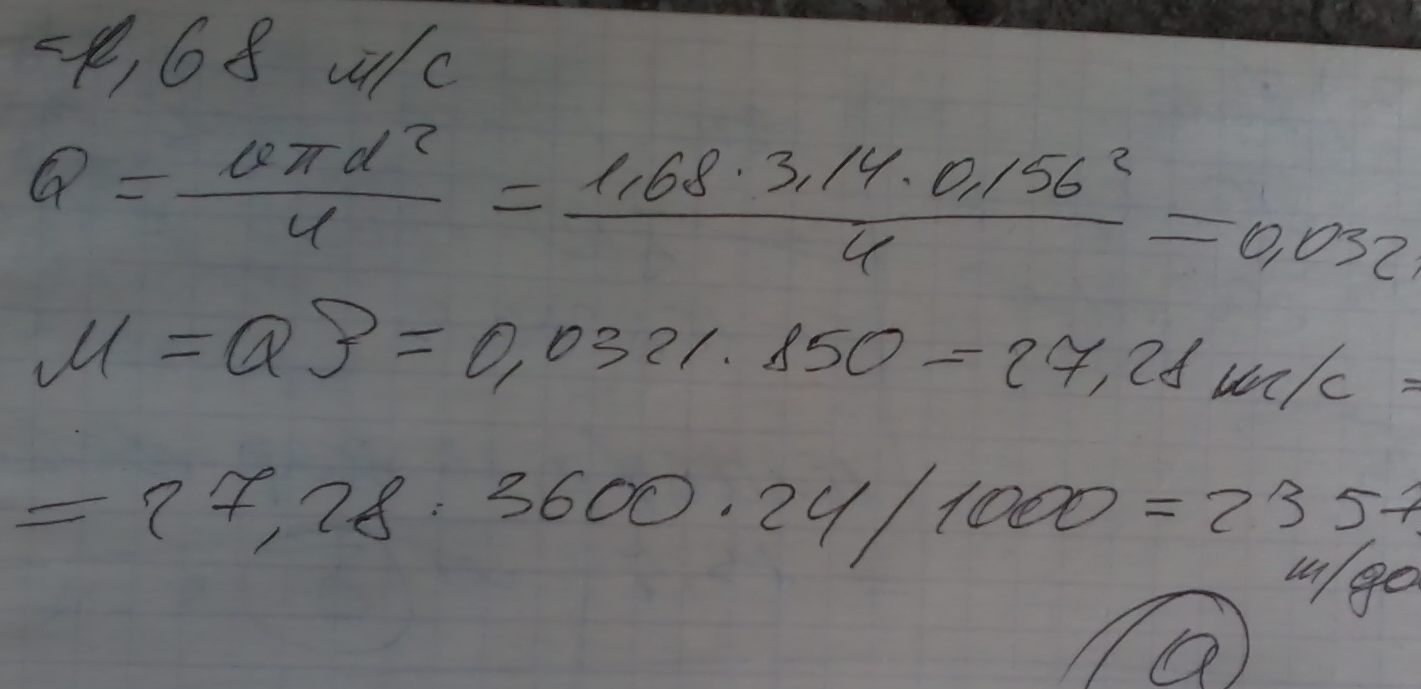

25 Визначити добову масову витрату, яку можна пропустити по трубопроводу діаметром 156 мм, довжиною 20 км, що перекачує рідину густиною 850 кг/м³ з кінематичною в’язкістю 1,0510^-4 м²/c, якщо перепад тисків становить p = 210⁶ Па. Режим руху турбулентний, зона квадратичного опору, = 0,03 мм.

а) 2357 т/добу;

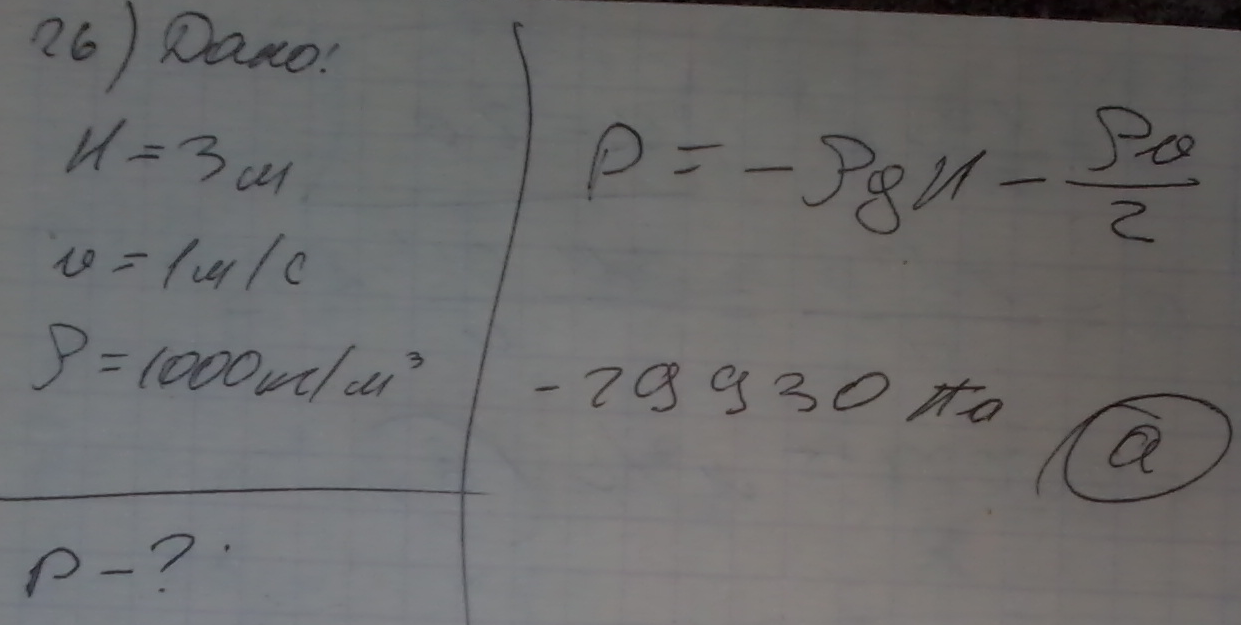

26 Поршень в циліндрі А, рухаючись вверх, піднімає воду із резервуара В. Різниця рівня води в циліндрі під поршнем і в резервуарі Н = 3 м. Визначити тиск р під поршнем, якщо поршень рухається зі швидкістю  = 1 м/с (без врахування втрат). кг/м³

а) -29930 Па;

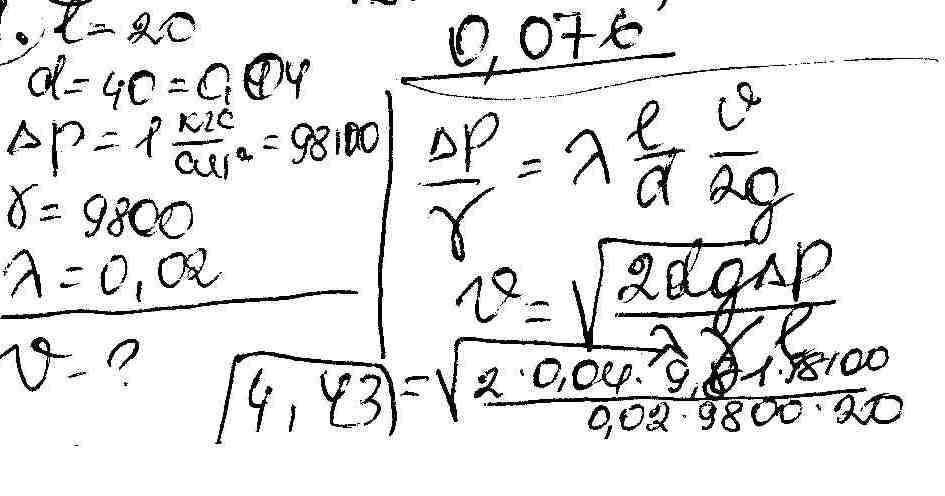

27 Визначити за допомогою рівняння Бернуллі швидкість руху рідини в горизонтальній трубі довжиною 20 м і діаметром 40 мм при перепаді тиску в 1 кгс/см². Питома вага рідини дорівнює 9800 H/м³. Коефіцієнт тертя прийняти рівним  = 0.02.

в) 4,43 м/с.

28 Нафта тече в кільцевому просторі між двома трубами. Внутрішній діаметр зовнішньої труби d₁ = 300 мм, зовнішній діаметр внутрішньої труби d₂ = 100 мм. Визначити режим руху нафти, якщо її витрата дорівнює 360 , а кінематичний коефіцієнт в’язкості  = 0,005  10^-4 м²/c.

а) 637000;

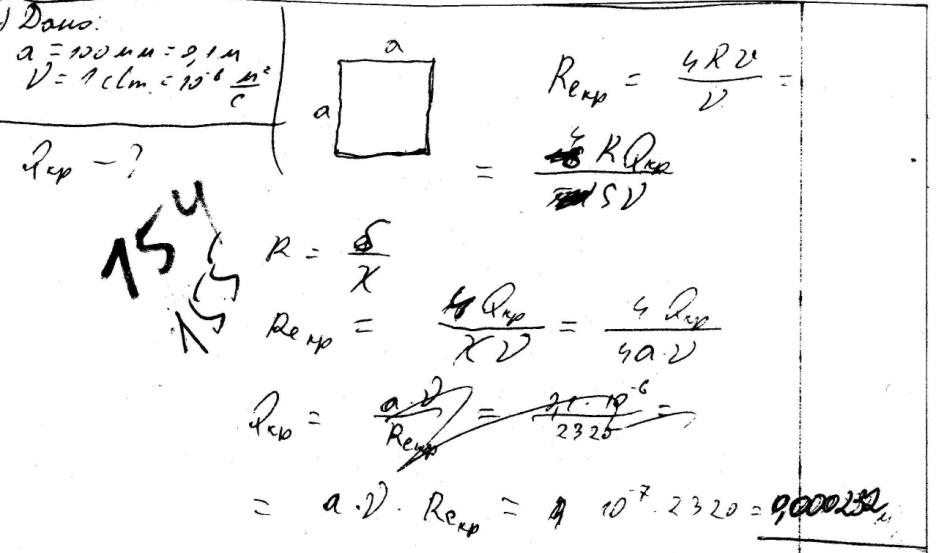

29 Визначити критичну витрату рідини в трубопроводі квадратного перерізу (а = 100 мм), якщо в’язкість рівна 1 сСт.

б) 0,000232 м³/с;

30 Визначити витрату рідини в горизонтальному трубопроводі діаметром 300 мм, довжиною 30 км, по якому транспортується мазут густиною 880 кг/м³ в’язкістю 1,35  10^-4 м²/c, якщо відомо, що перепад тиску між кінцями трубопроводу дорівнює Па. Режим руху ламінарний.

а) 0,0446 м³/с;

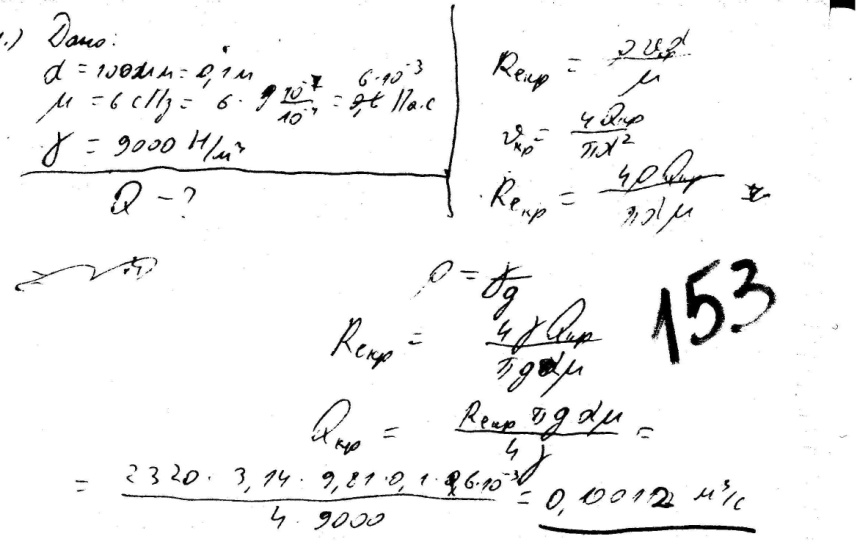

31Визначити критичну витрату рідини в трубопроводі діаметром 100 мм. В’язкість рідини 6 сПз, питома вага 9000 Н/м³

а) 0,0012 м /с

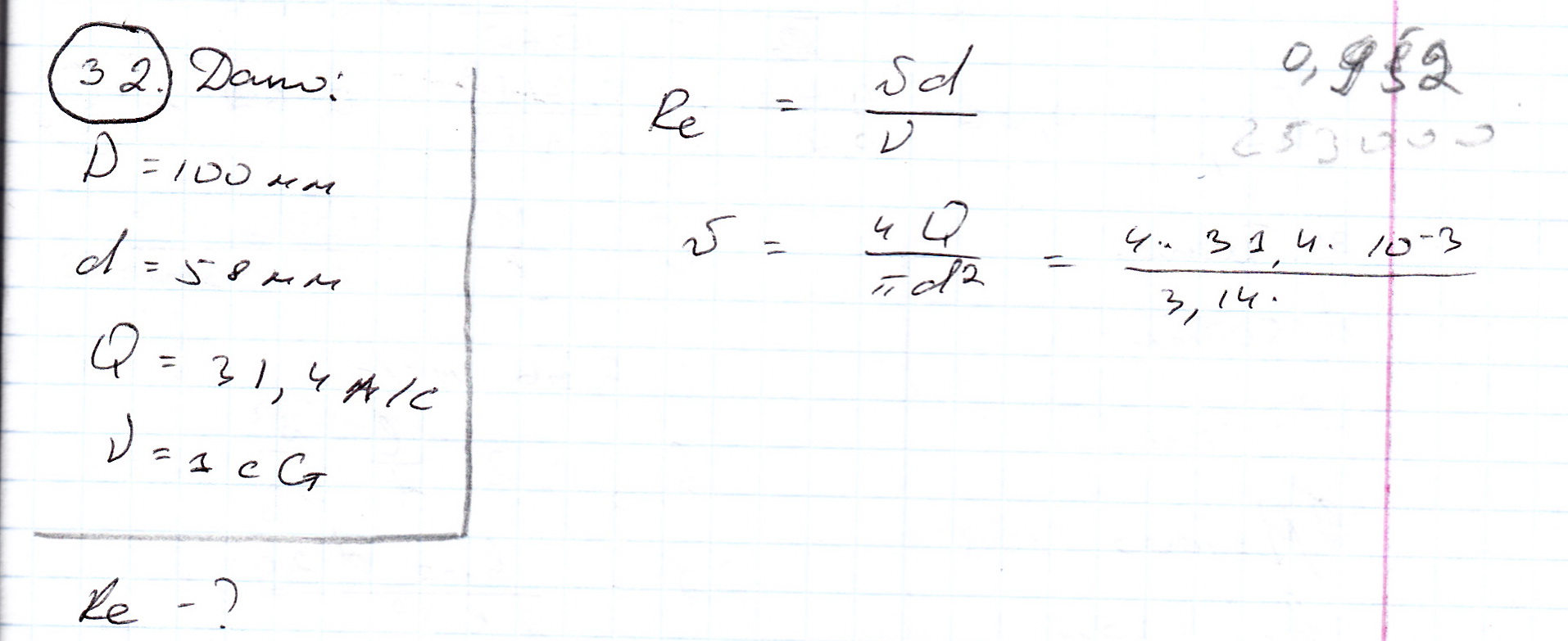

32 Визначити режим руху в кільцевому просторі теплообмінника, якщо внутрішній діаметр D=100 мм, зовнішній діаметр d=58 мм і витрата Q=31,4 л/с,

в) 253000

33 Визначити втрати напору в трубопроводі діаметром 200 мм і довжиною 400 м при витраті 10 л/с. В’язкість рідини 60 сСт. Шорсткіть труб 0,05 мм.

б) 0,62 м

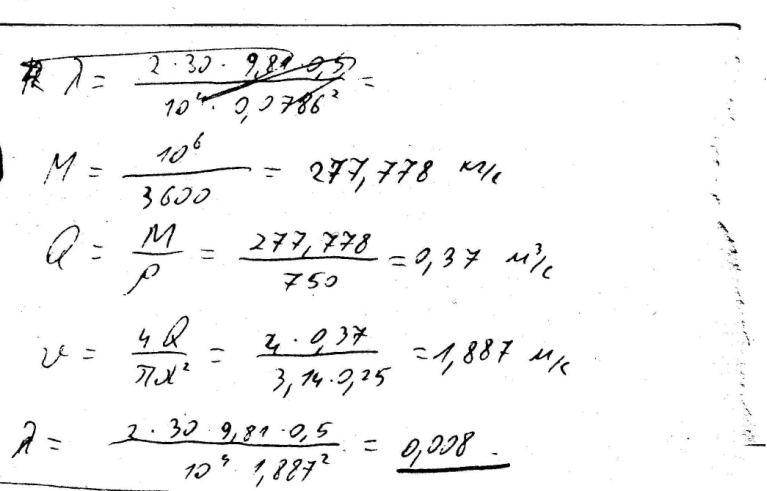

34 Визначити коефіцієнт гідравлічних втрат при течії рідини в трубопроводі діаметром 500 мм довжиною 10 км, якщо при витраті 1000 тонн за годину, втрати напору 30 м. Густина рідини 750 кг/м³ .

а) 0,008

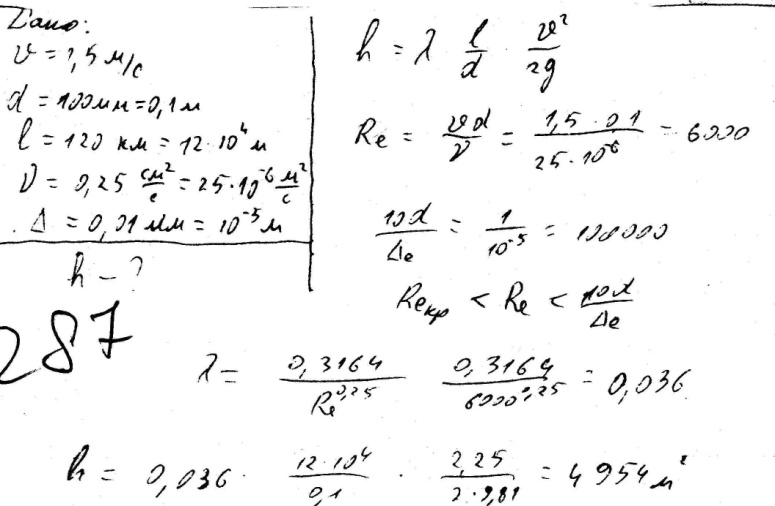

35 Найти втрати напору при транспортуванні рідини з швидкістю 1,5 м/с в трубі діаметром 100 мм на відстань 120 км. В’язкість рідини 0,25 см²/с, Δ=0,01 мм.

в) 4954 м.

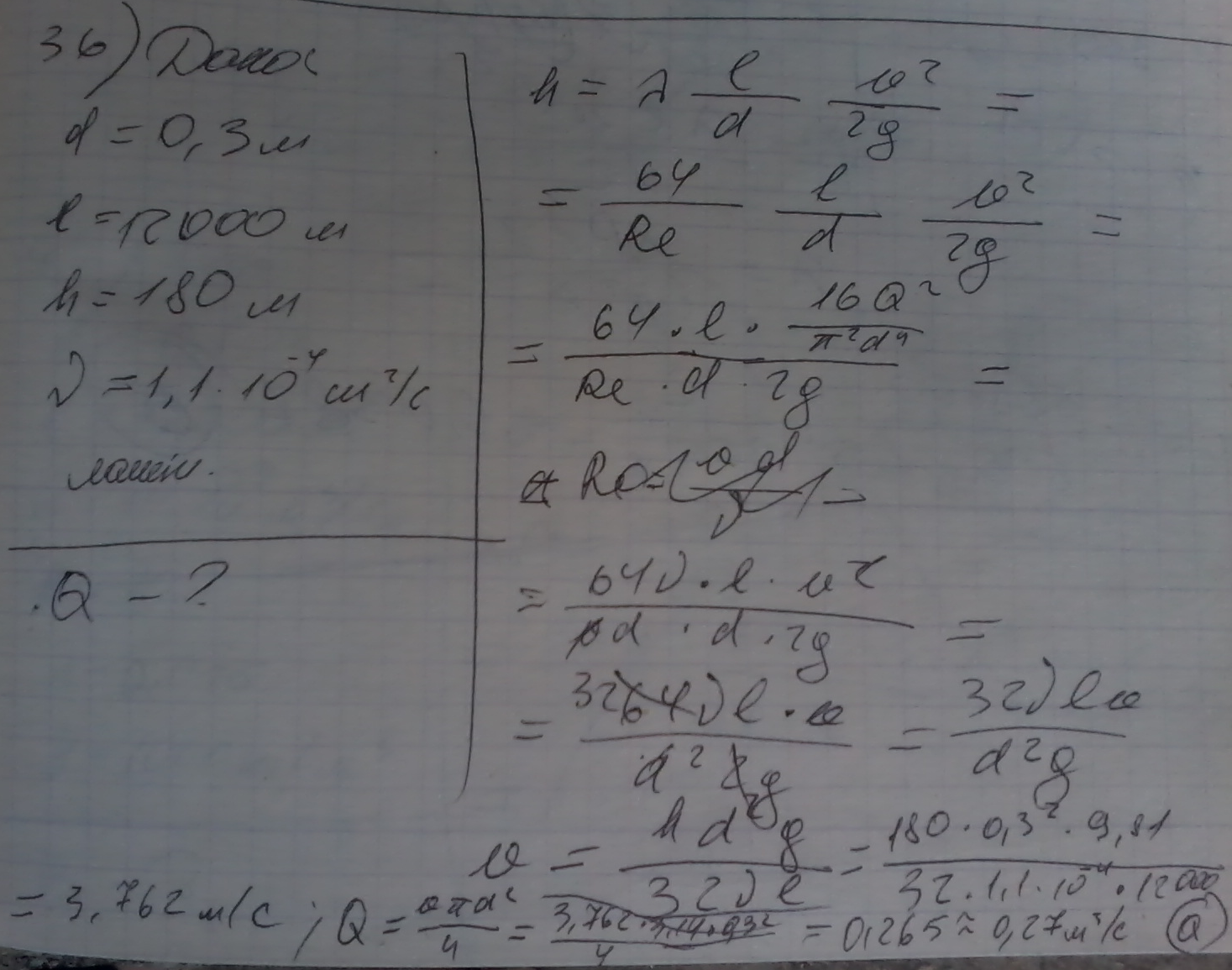

36 Розрахувати витрату рідини в горизонтальному трубопроводі діаметром 300 мм й довжиною 12 км, якщо втрати напору рівні 180 м. Кінематична в’язкість рідини 1,1 Ст. Режим течії  ламінарний.

а) 0,27 м³/с;

37 Найти перепад тиску в трубі діаметром 100 мм і довжиною 250 м при течії рідини густиною 940 кг/м³ швидкістю 1,2 м/с. В’язкість рідини 80 сПз.

в) 76 кПа.

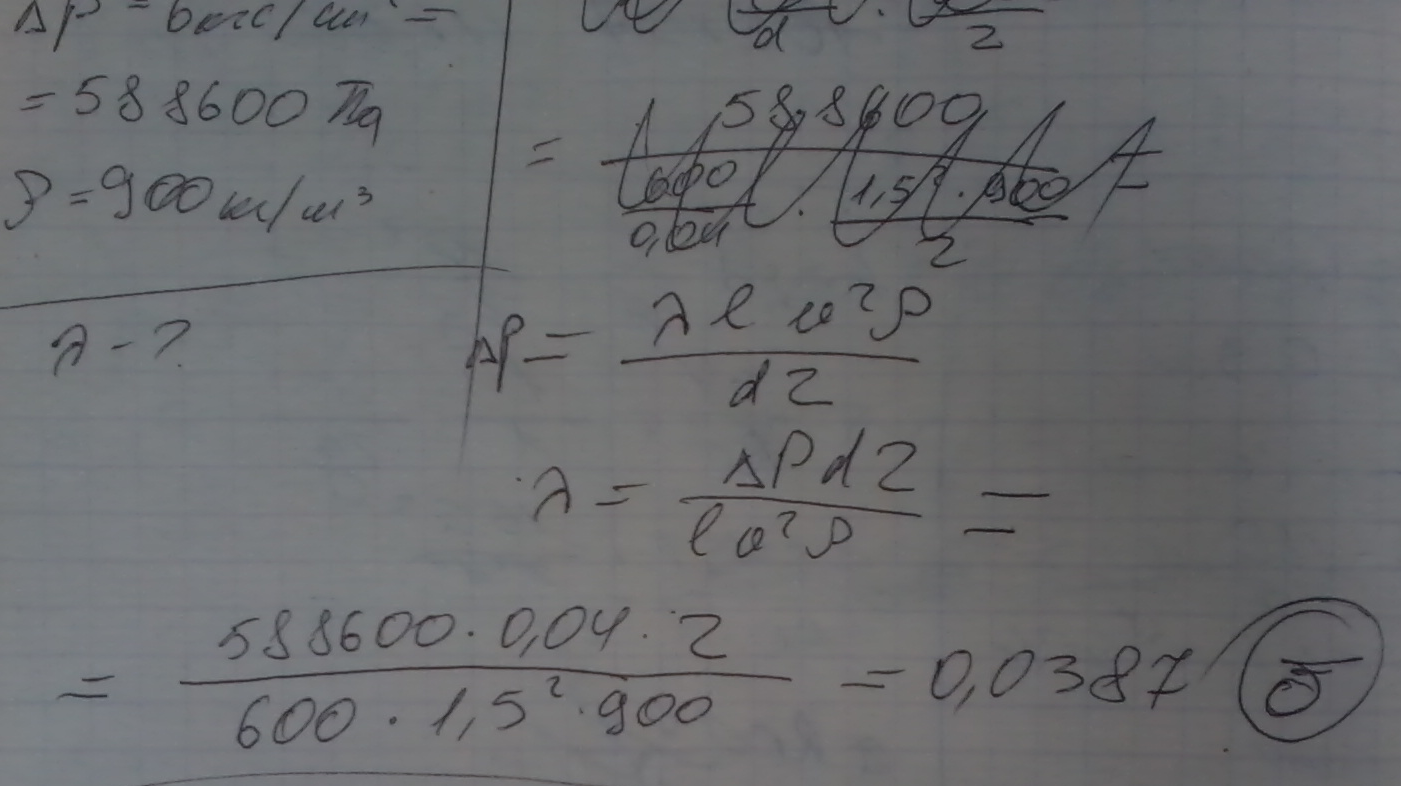

38 Розрахувати коефіцієнт гідравлічних втрат при русі рідини в горизонтальній трубі діаметром 40 мм і довжиною 600 м з швидкістю 1,5 м/с при перепаді тиску 6 кгс/см². Густина рідини 900 кг/м³.

б) 0,039;

39 Трубою діаметром 40 мм подається вода зі швидкістю 5 м/с. В кінці труба звужується до 20 мм. Визначити швидкість води у вужчому перерізі.

а) 20 м/с;

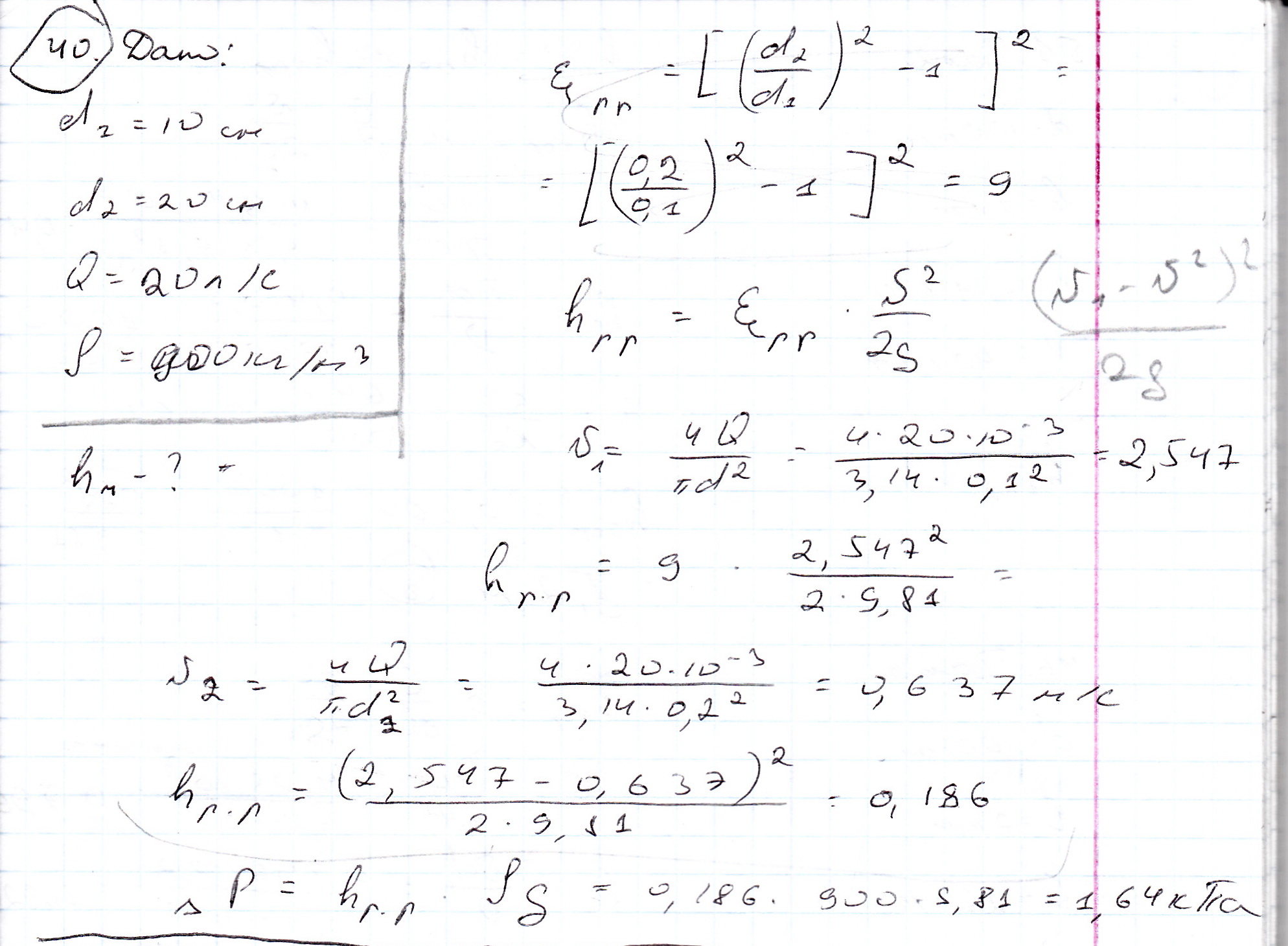

40 Визначити втрату тиску при раптовому розширенні трубопроводу з 10 до 20 см при витраті 20 л/с. Густина рідини 900 кг/м³.

в) 1,64 кПа;

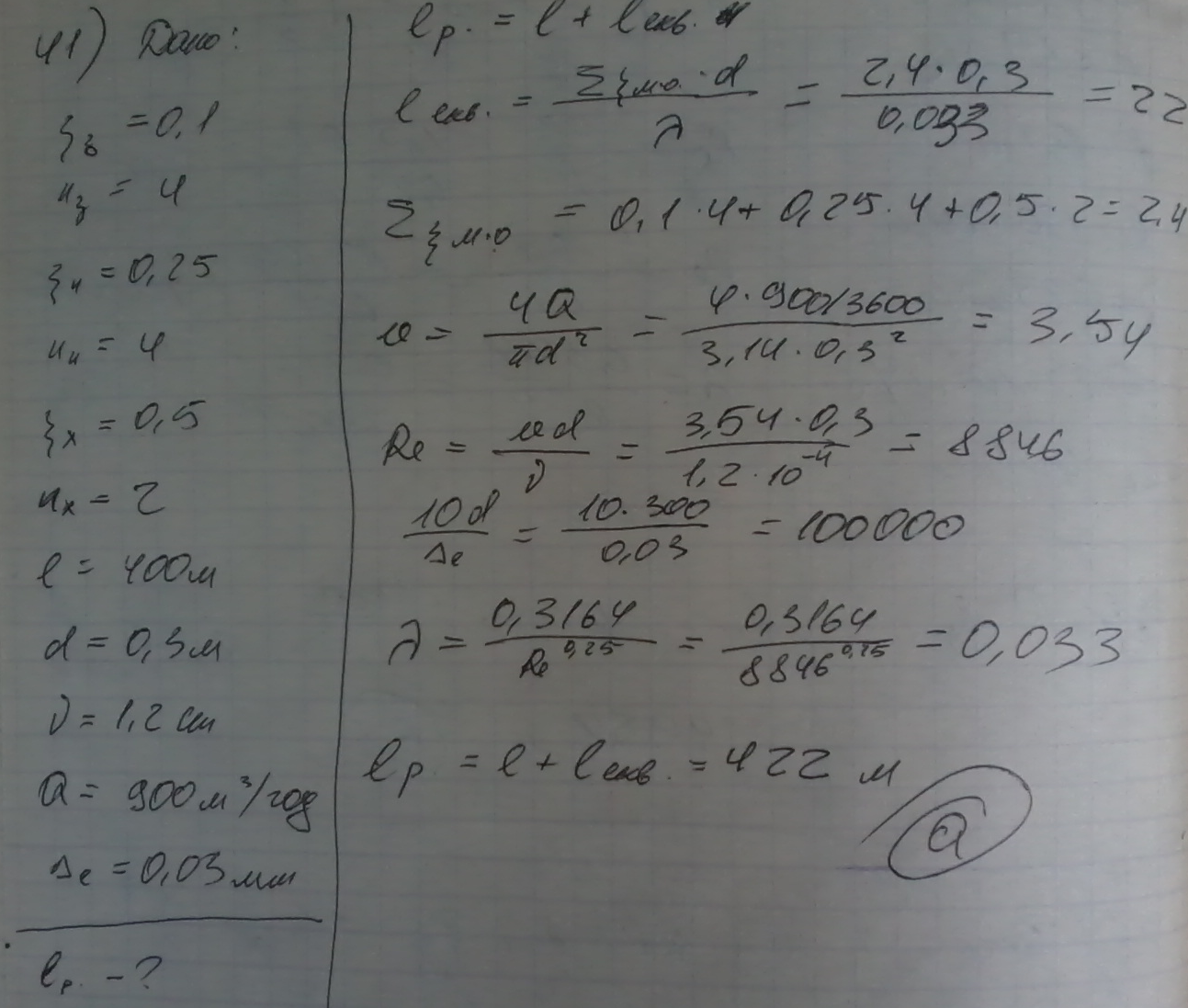

41 Обчислити розрахункову довжину трубопроводу, на якому встановлено 4 засувки (коефіцієнт місцевого опору засувки 0,1), трубопровід має 4 повороти ( коефіцієнт місцевого опору 0,25) і два компенсатори ( коефіцієнт місцевого опору 0,5). Довжина трубопроводу становить 400 м., діаметр  300 мм. Трубою транспортується нафта в’язкістю 1,2 Ст витратою 900 м³/год. Абсолютна шорсткість труб 0,03 мм

а) 422м;

42 Розрахувати коефіцієнт місцевого опору вентиля (діаметр 200 мм), втрати тиску на якому дорівнюють 0,2 кгс/см² при витраті 30 л/с. Густина рідини 800 кг/м³.

б) 53

43 Розрахувати коефіцієнт гідравлічних втрат при течії нафти (густина 850 кг/м³) в трубопроводі діаметром 300 мм довжиною 10 км. При цьому втрати напору становлять 30 м . Масова витрата 20 кг/с.

б) 0,16;

44 Визначити добову пропускну здатність самопливного нафтопроводу діаметром 200 мм. Режим течії  ламінарний. Довжина трубопроводу 10 км. Різниця геодезичних відміток 50 м. В’язкість нафти 1,5 см²/с

а) 1110 м³/добу;

45 Розрахувати необхідний тиск на початку водопроводу діаметром 100 мм довжиною 5 км при витраті 10л/с. Різниця відміток початку та кінця водопроводу 10 м. Коефіцієнт гідравлічного опору 0,025. Густина води 1000 кг/м³.

в) 0.91 MПа.

46 Визначити втрати напору при подачі води трубопроводом діаметром 200 мм і довжиною 2 км. Витрата 25 л/с. В’язкість води 0,01 см²/с, шорсткість труб 0,02 мм.

а ) 5,5 м;

47 У вертикальному циліндричному резервуарі на глибині 2 м утворилась тріщина, початкова витрата води через яку становила 5 л/с. Розрахувати її площу. Коефіцієнт витрати =0,62.

б ) 0,0013 м² ;

48 Розрахувати режим течії рідини в трубі діаметром 100 мм при витраті 12 л/с. В’язкість рідини 0,6 Пз, густина 880 кг/м³.

б) 2240;

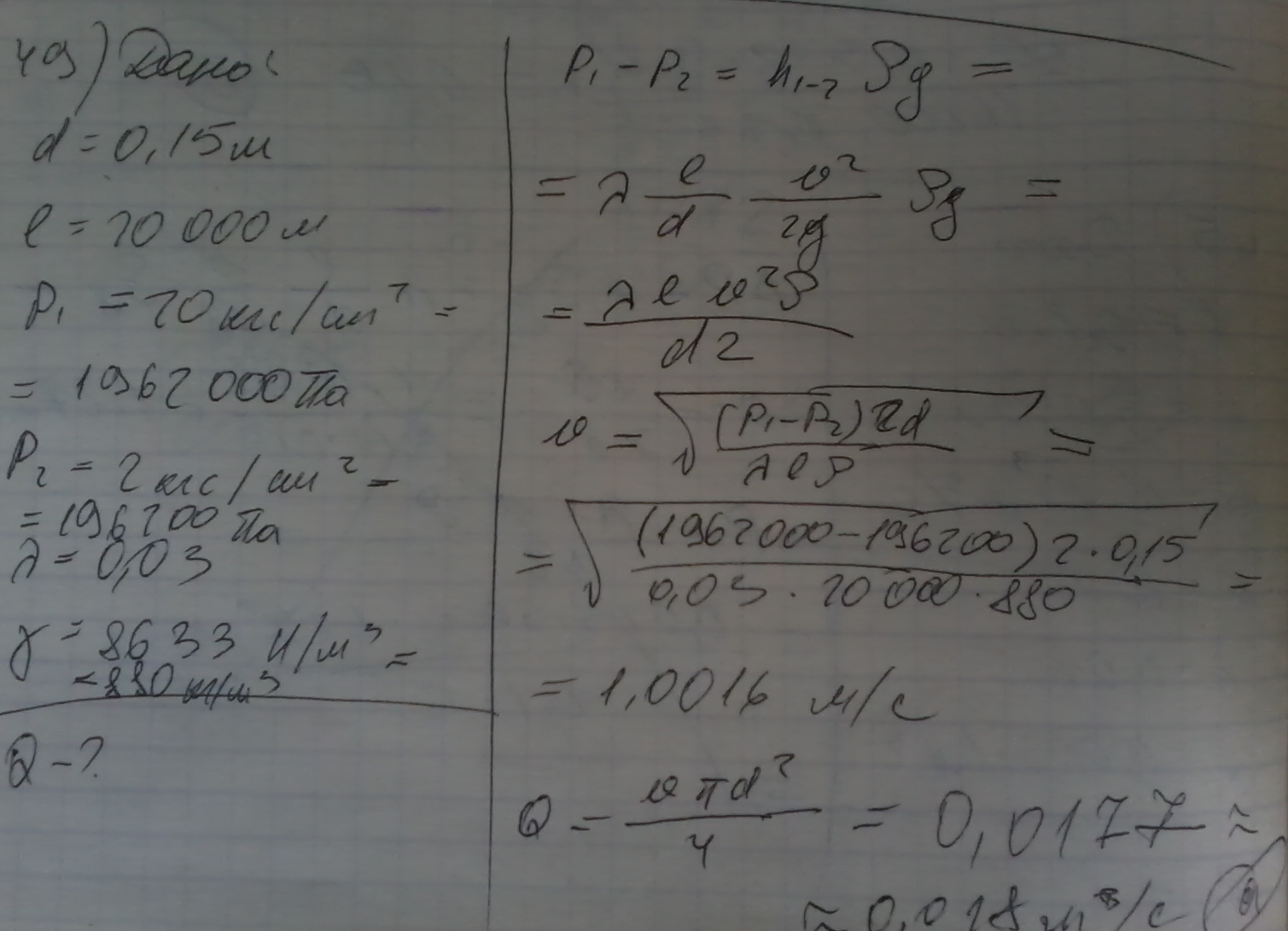

49 Розрахувати витрату нафти в трубопроводі діаметром 150 мм і довжиною 20 км, якщо тиск на вході 20 кгс/см², в кінці  2 кгс/см². Коефіцієнт гідравлічних втрат =0,03. Питома вага нафти =8633 Н/м³.

а) 0,018 м³/с;

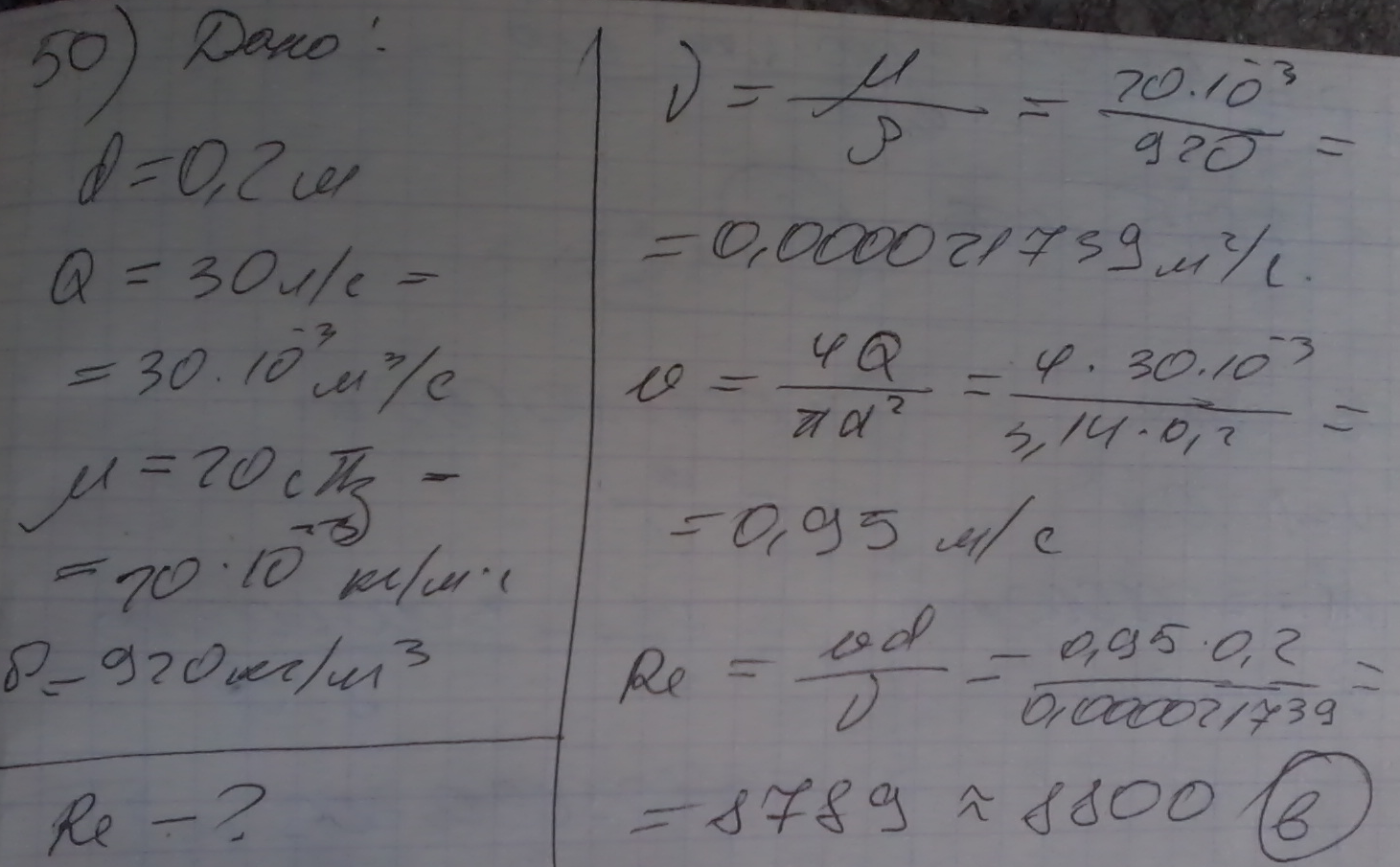

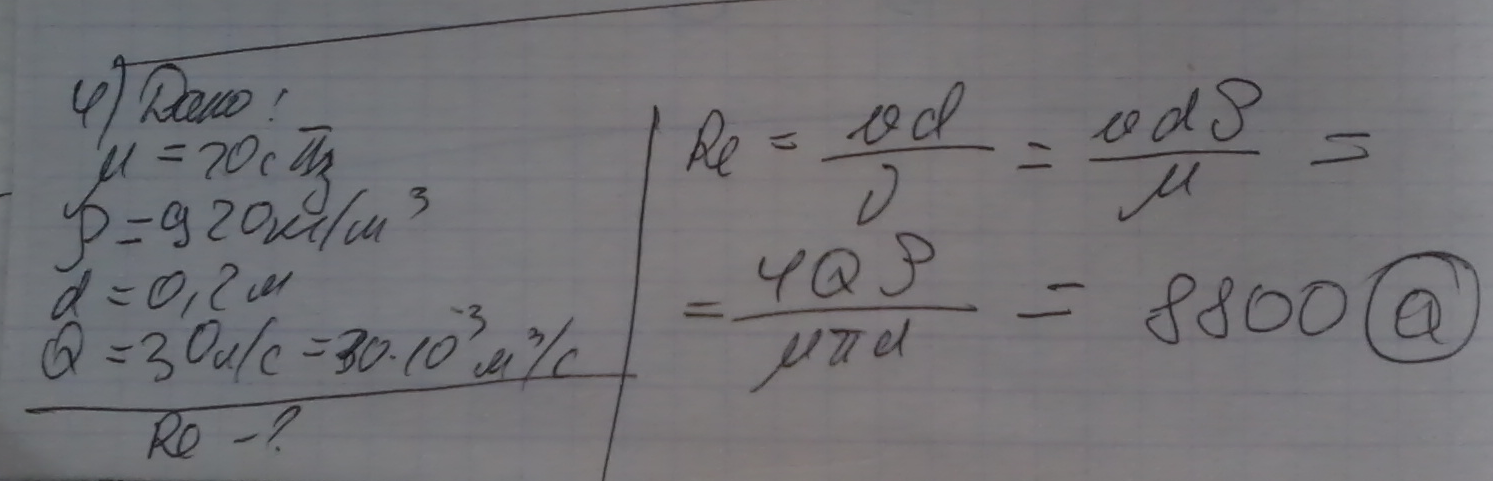

50 Розрахувати режим руху рідини в трубі діаметром 200 мм при витраті Q = 30 л/с. Динамічна в’язкість рідини  = 20 сПз, її густина =920 кг/м³

в) 8800.

51 Визначити втрати напору в трубі діаметром 100 мм і довжиною 1 км при витраті 3,14 л/с і в’язкості рідини 40 сСт.

б) 5,2 м;

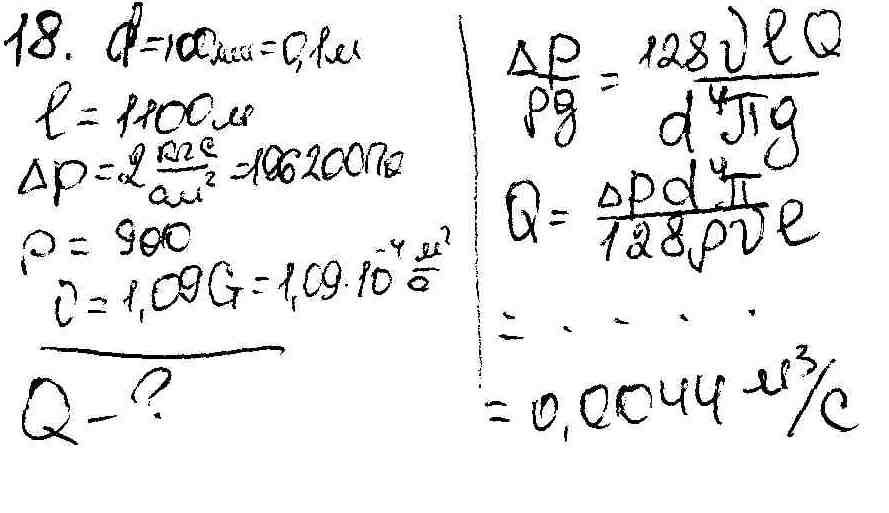

52 Визначити витрату мазуту в трубопроводі діаметром 100 мм і довжиною 1100 м, якщо р = 2 кгс/см², режим руху – ламінарний. Густина мазуту 900 кг/м³, кінематична в’язкість 1,09 Ст.

а) 0,0044 м³/с

53 Визначити пропускну здатність мазутопроводу діаметром 200 мм і довжиною 24 км, якщо р₁=10,5 кгс/см², р₂=1 кгс/см². Кінематична в’язкість мазуту 1,3 Ст, питома вага 850 кгс/м³. Режим течії  ламінарний.

а) 1013 т/ добу;

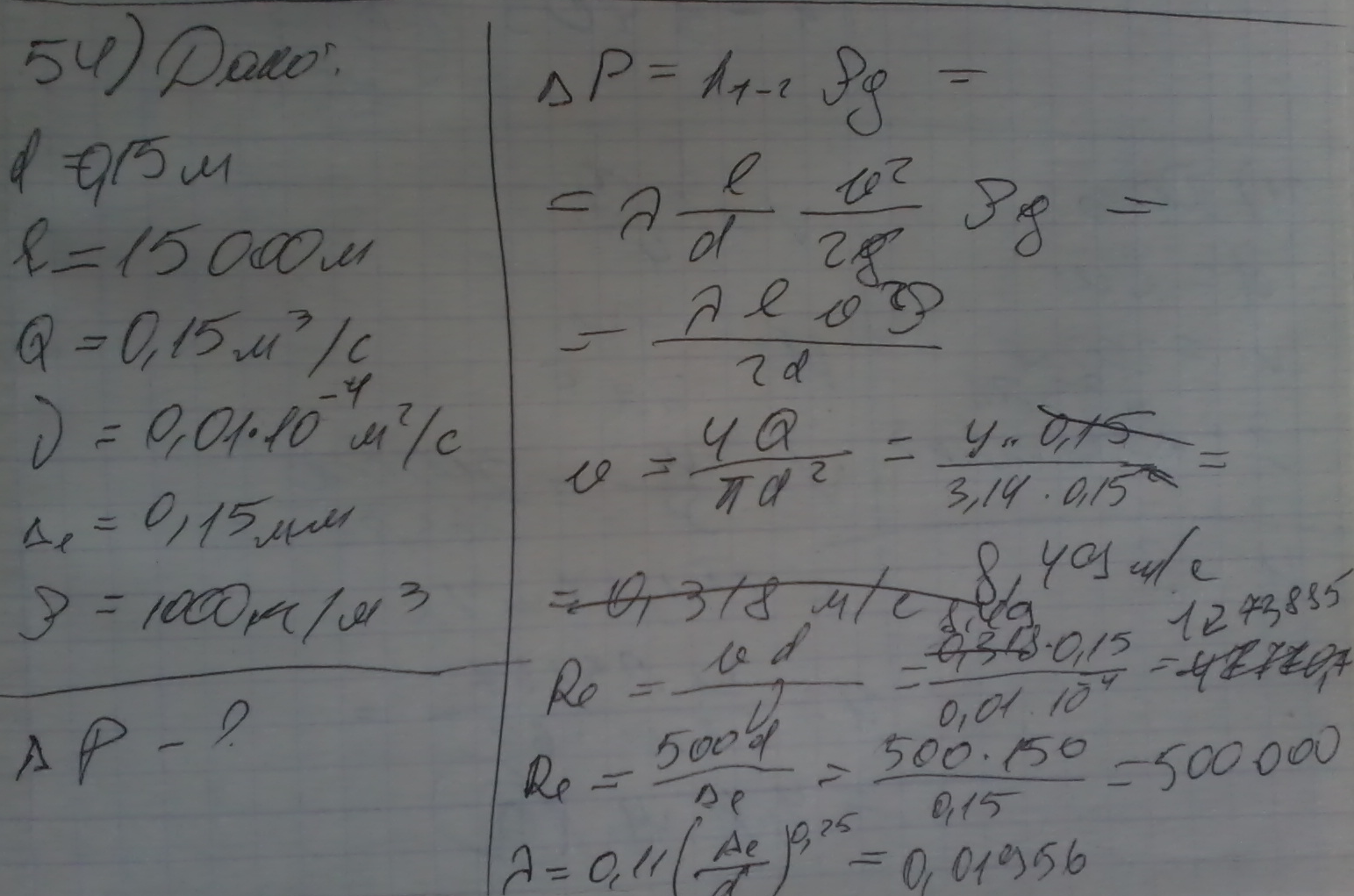

54 Розрахувати втрати тиску у водопроводі діаметром 150 мм і довжиною 15 км при витраті 0,15 м³/с. В’язкість води 0,01 Ст. Шорсткість труб 0,15 мм. Густина води 1000 кг/м³

в) 70.7 MПа.

55 Визначити необхідний тиск на початку горизонтального трубопроводу діаметром 150 мм і довжиною 57 км при добовій витраті 1200 тонн. Густина рідини 900 кг/м³, в’язкість 1 Ст. Тиск в кінці трубопроводу  1,5 кгс/см².

б) 6,47 MПа;

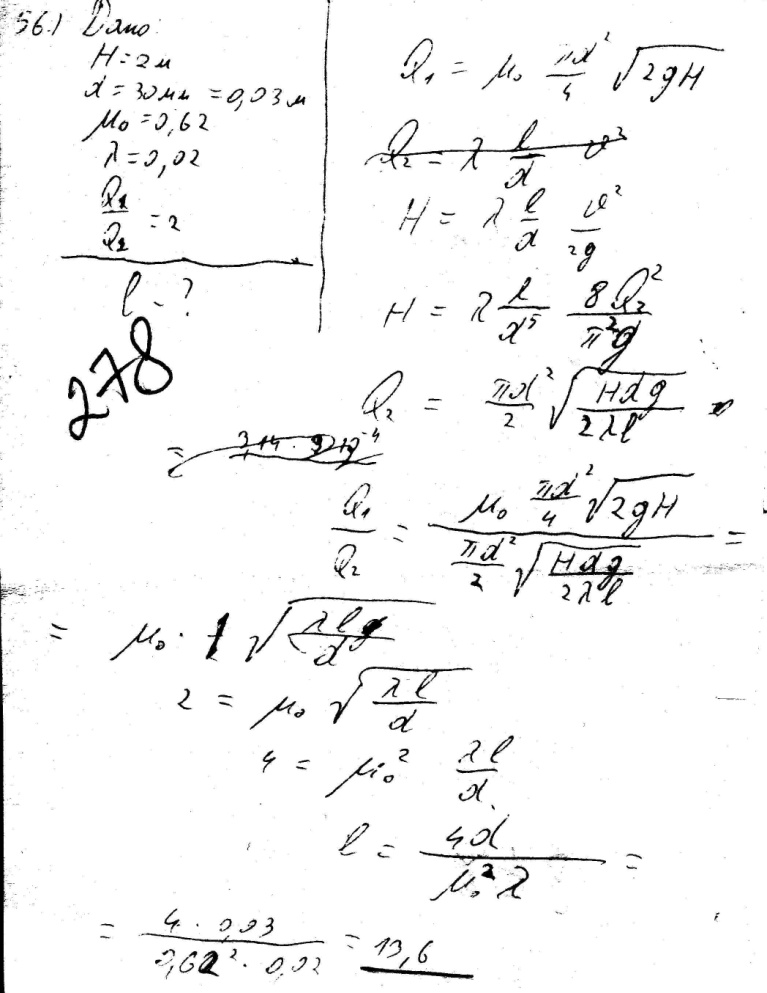

56 На глибині Н=2 м від вільної поверхні рідини в перегородці знаходиться отвір діаметром d=30 мм. Визначити довжину труби такого ж діаметра , яку необхідно прикладати до отвору, щоб витрата зменшилася в два рази. _о=0,62; =0,02.

а) 13,6 м;

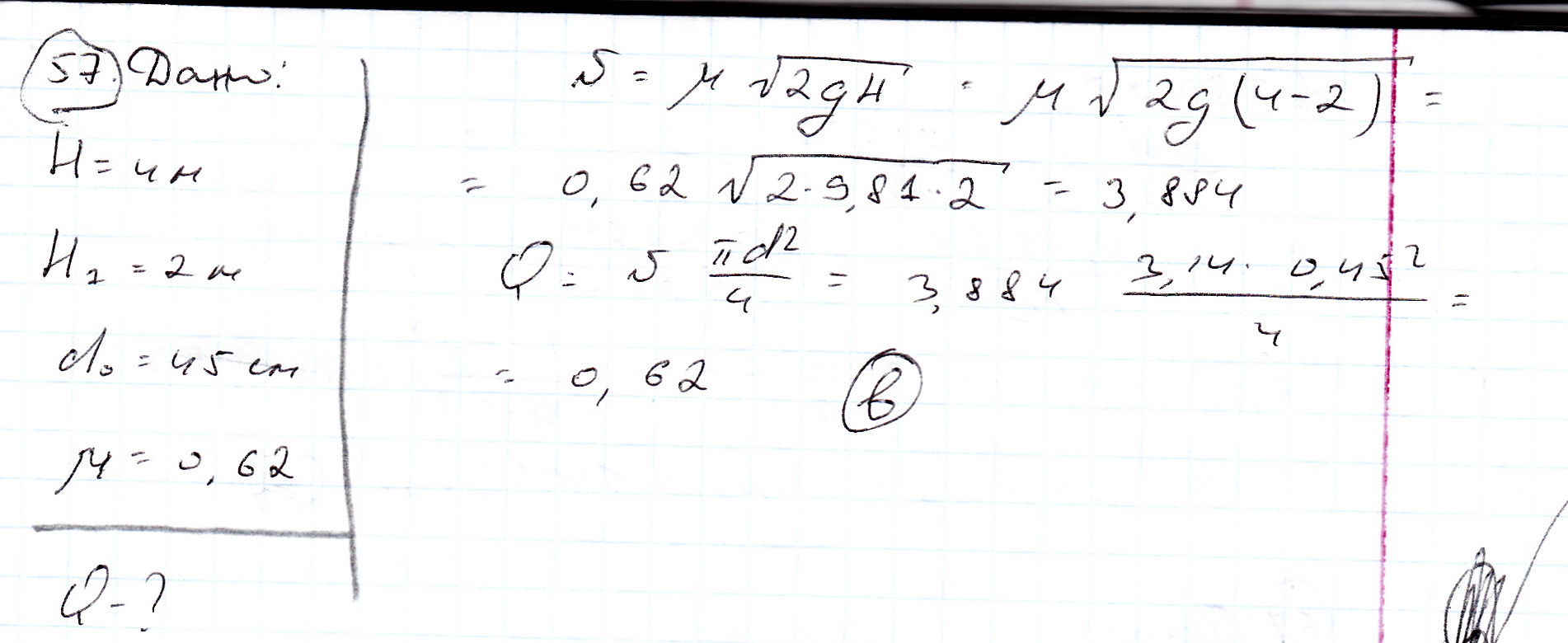

57 Визначити витрату рідини через отвір в тонкій перегородці, над яким справа сталий рівень рідини Н=4 м, а зліва Н₁=2 м. Діаметр отвору d_о=45 см. =0,62.

в) 0,62 м³/ с.

58 Визначити втрати напору при подачі рідини зі швидкістю v=12 см/с через трубу діаметром 100 мм і довжиною l=20 м, якщо в’язкість рідини =0,25 см²/с.

б) 0,02 м

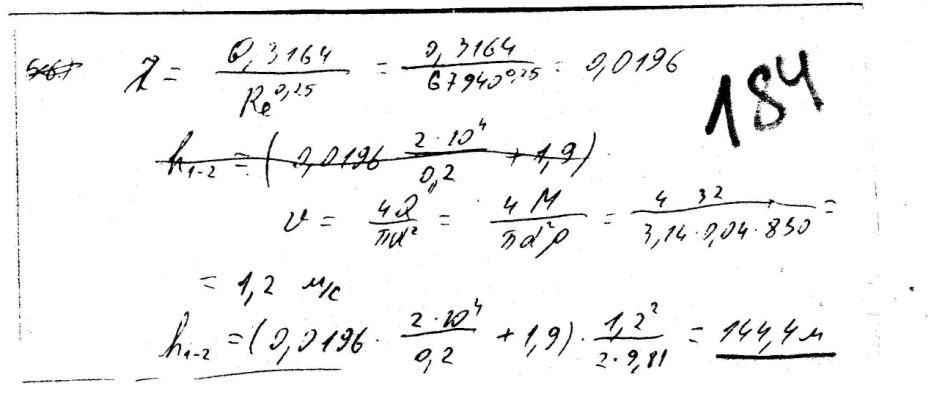

59 Визначити сумарні втрати напору при русі нафти в кількості М=32 кг/с по горизонтальному трубопроводу довжиною l=20 км, d=200 мм, коефіцієнт абсолютної в’язкості =3 сПз, густина нафти =850 кг/м³. На трубопроводі є дві засувки (_з=0,5), один крутий поворот (_кр.п.=0,9),

а) 144,4 м;

60 Трубопровід був розрахований на транспортування рідини, густина якої =900 кг/м³, кінематична в’язкість =1,510^–3 м²/с. Визначити, рахуючи рух ламінарним і перепад тиску постійним, у скільки разів прийдеться змінити об’ємну витрату, якщо по трубопроводу буде перекачуватися інша рідина, фізичні властивості якої наступні: =880 кг/м³, =1 Пас.

в) 0,74.

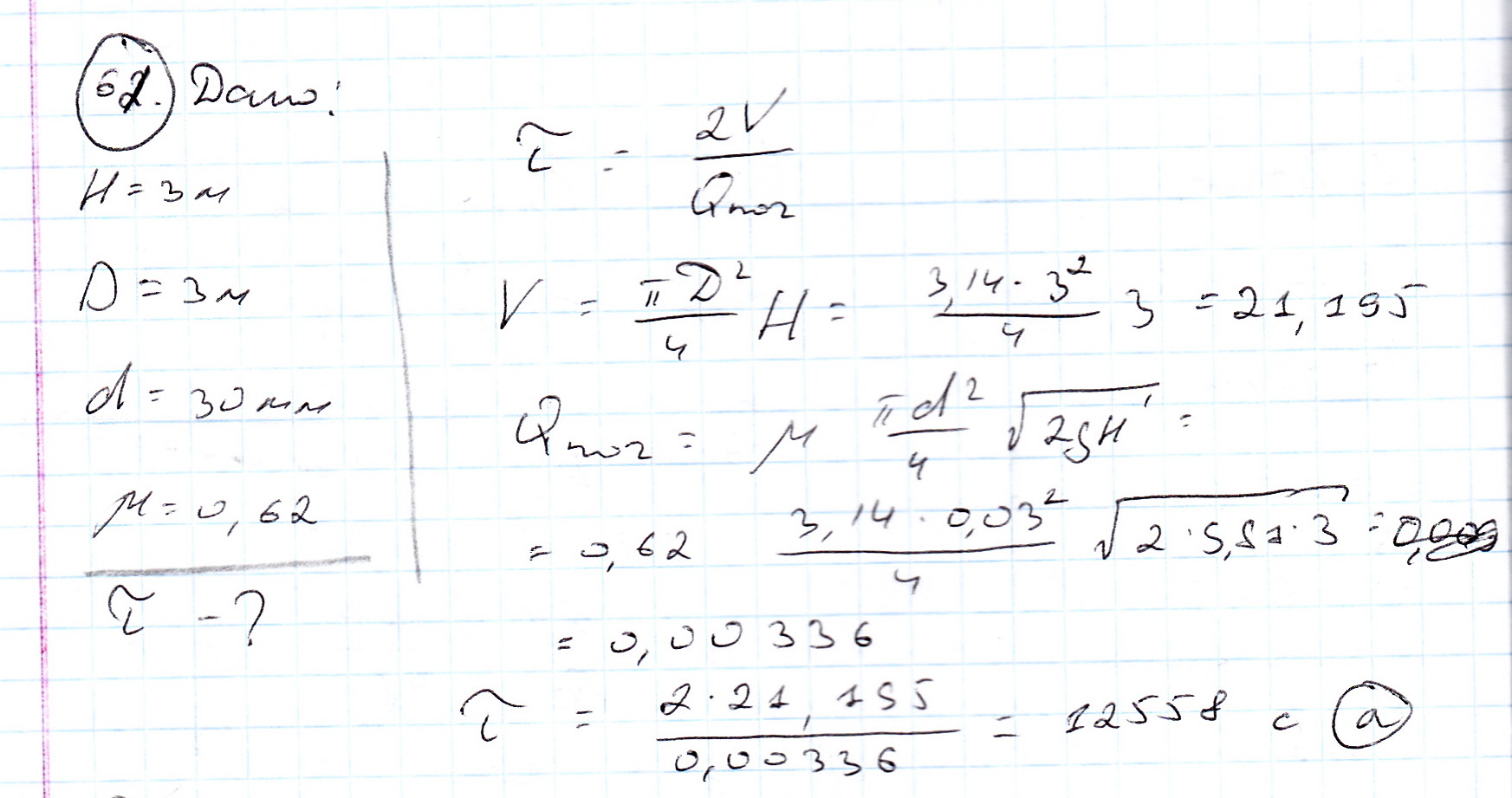

61 Визначити час випорожнення циліндричної посудини через отвір, який розміщений на глибині H=3 м від вільної поверхні рідини. Діаметр посудини D=3 м. Діаметр отвору d=30 мм; =0,62.

а) 12558 с;

62 Визначити коефіцієнт гідравлічного опору при русі рідини з витратою 1000 т/год в трубі діаметром 500мм, якщо втрати напору на дільниці довжиною 10 км складають 40 м. Густина рідини 850 кг/м³

а) 0,014;

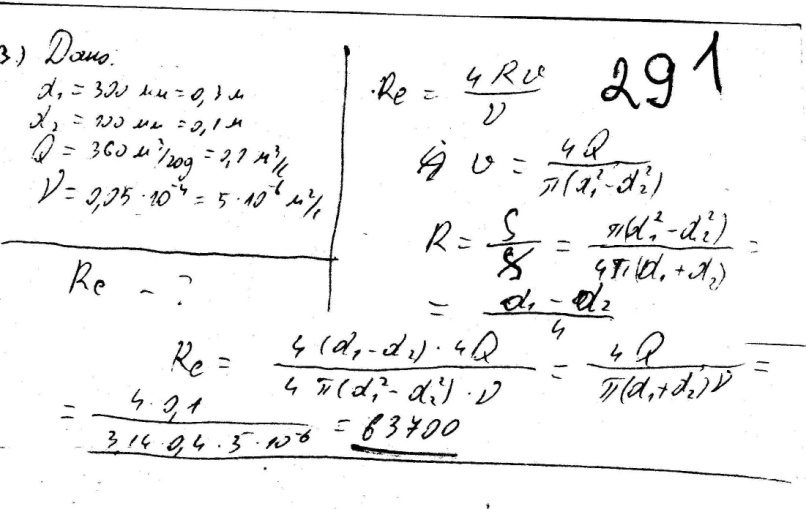

63 Нафта тече в кільцевому просторі між двома трубами. Внутрішній діаметр зовнішньої труби d₁=300 мм, зовнішній діаметр внутрішньої труби d₂=100 мм. Визначити режим руху нафти, якщо її витрата дорівнює 360 м³/год, а кінематичний коефіцієнт в’язкості =0,0510^–4 м²/с

в) 63700.

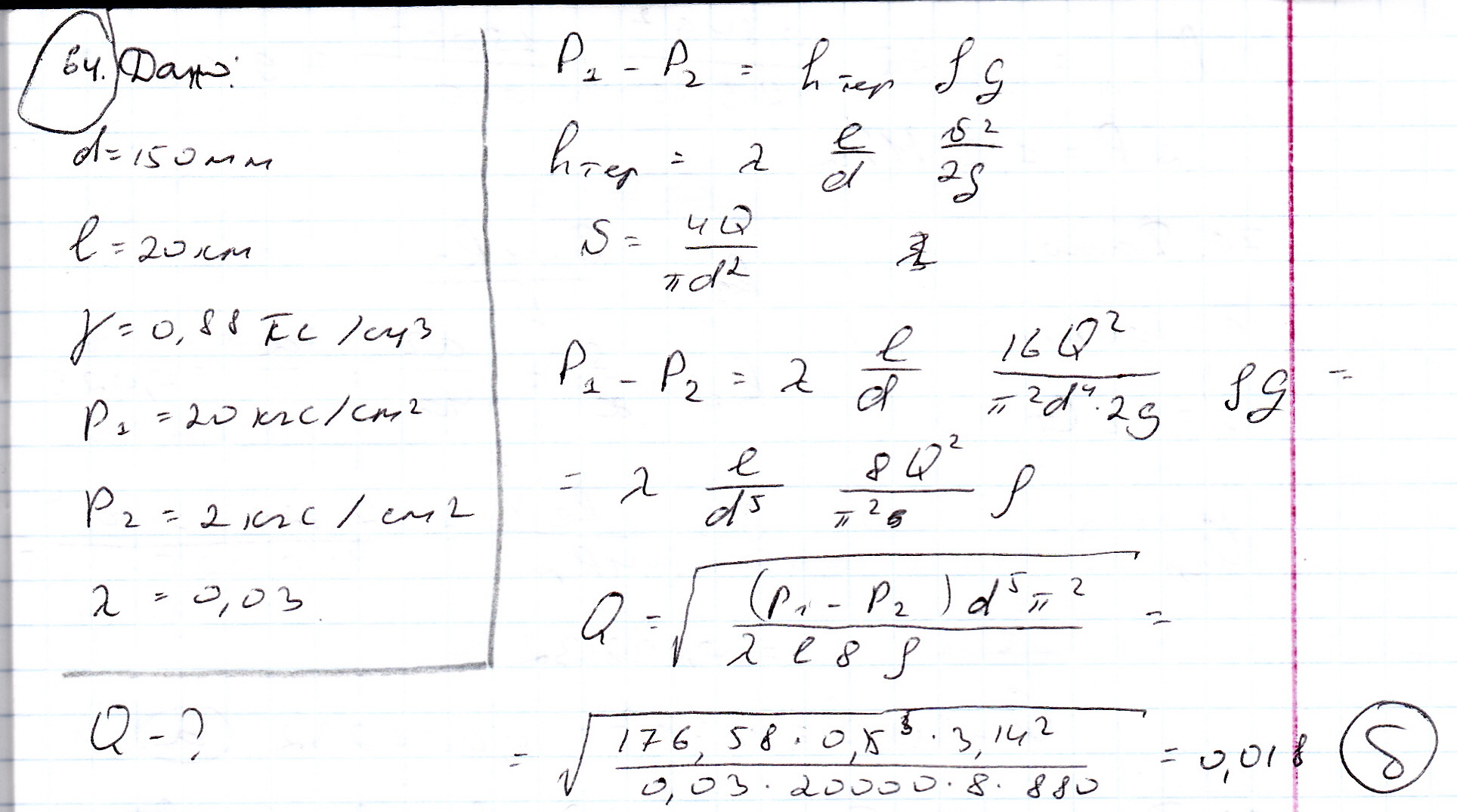

64 Визначити кількість рідини, що перекачується по горизонтальному нафтопроводу діаметром d=150 мм, довжиною l=20 км, питома вага якої =0,88 тс/м³, якщо тиск, що розвиває насос р₁=20 кгс/см² і тиск в кінці трубопроводу р₂=2 кгс/см². Коефіцієнт гідравлічного опору прийняти рівним =0,03.

б) 0,018 м³/с;

65 Визначити режим руху рідини з абсолютною в’язкістю =0,6 Пз і густиною =880 кг/м³ в трубі діаметром 100 мм при витраті Q=10 л/с.

а) 1870;

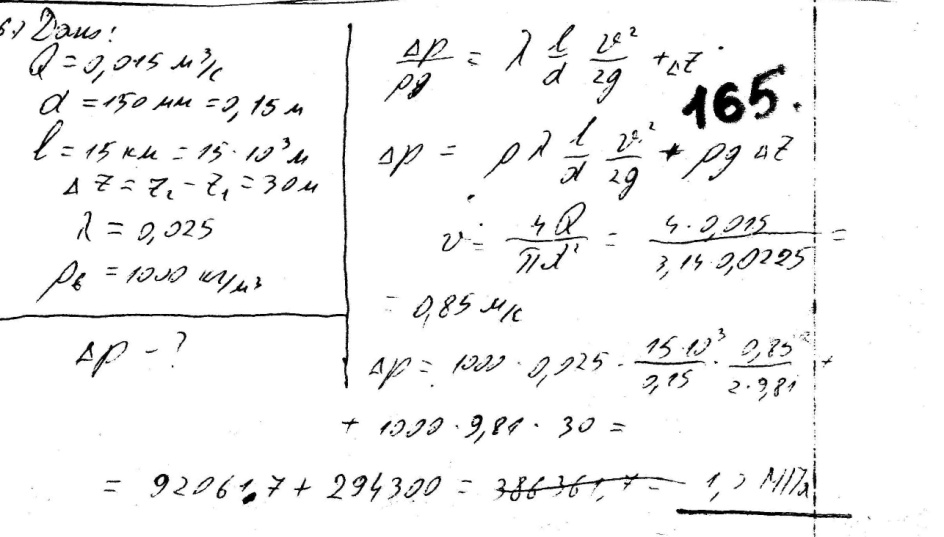

66 Визначити перепад тиску в водопроводі, по якому перекачується вода в кількості Q=0,015 м³/с, діаметр трубопроводу d = 150 мм, довжина 15 км, якщо кінцева точка перевищує початкову на z=z₂–z₁=30 м. Коефіцієнт гідравлічного опору труби прийняти рівним =0,025, _в=1000 кг/м³.

в) 1,2 MПа..

67 Визначити сумарні втрати напору при течії нафти по горизонтальному трубопроводу довжиною l=5 км, діаметром 300 мм, середня швидкість 1,5 м/с, коефіцієнт кінематичної в’язкості =5 сСт, =0,01мм. На трубопроводі є дві засувки, коефіцієнт місцевого опору якої =0,5.

а) 34,5 м;

68 Резервуар місткістю 1000 м³ заповнюється рідиною з кінематичною в’язкістю 5 сСт за 60 хвилин по трубі діаметром 50 см. Визначити режим руху рідини в трубі.

б) 142000;

69 Визначити витрату рідини в трубі діаметром 300 мм і довжиною 10 км, якщо відомо, що втрати напору складають 12м. Кінематична в’язкість рідини 1Ст. Режим руху ламінарний. Труба – горизонтальна.

в) 0,023 м ³/с.

70 Визначити критичну витрату рідини в трубопроводі квадратного перерізу (а=100 мм), якщо в’язкість рівна 1 сСт.

а) 0,00023м³ /с;

71 Визначити сумарні втрати напору при русі нафти в кількості 0,038 м /с по горизонтальному трубопроводу довжиною l=20 км, d=200 мм, коефіцієнт абсолютної в’язкості =3 сПз. На трубопроводі є дві засувки (_з=0,5), один крутий поворот (_кр.п=0,9) =850 кг/м³, Δ=0,01мм.

б) 149 м;

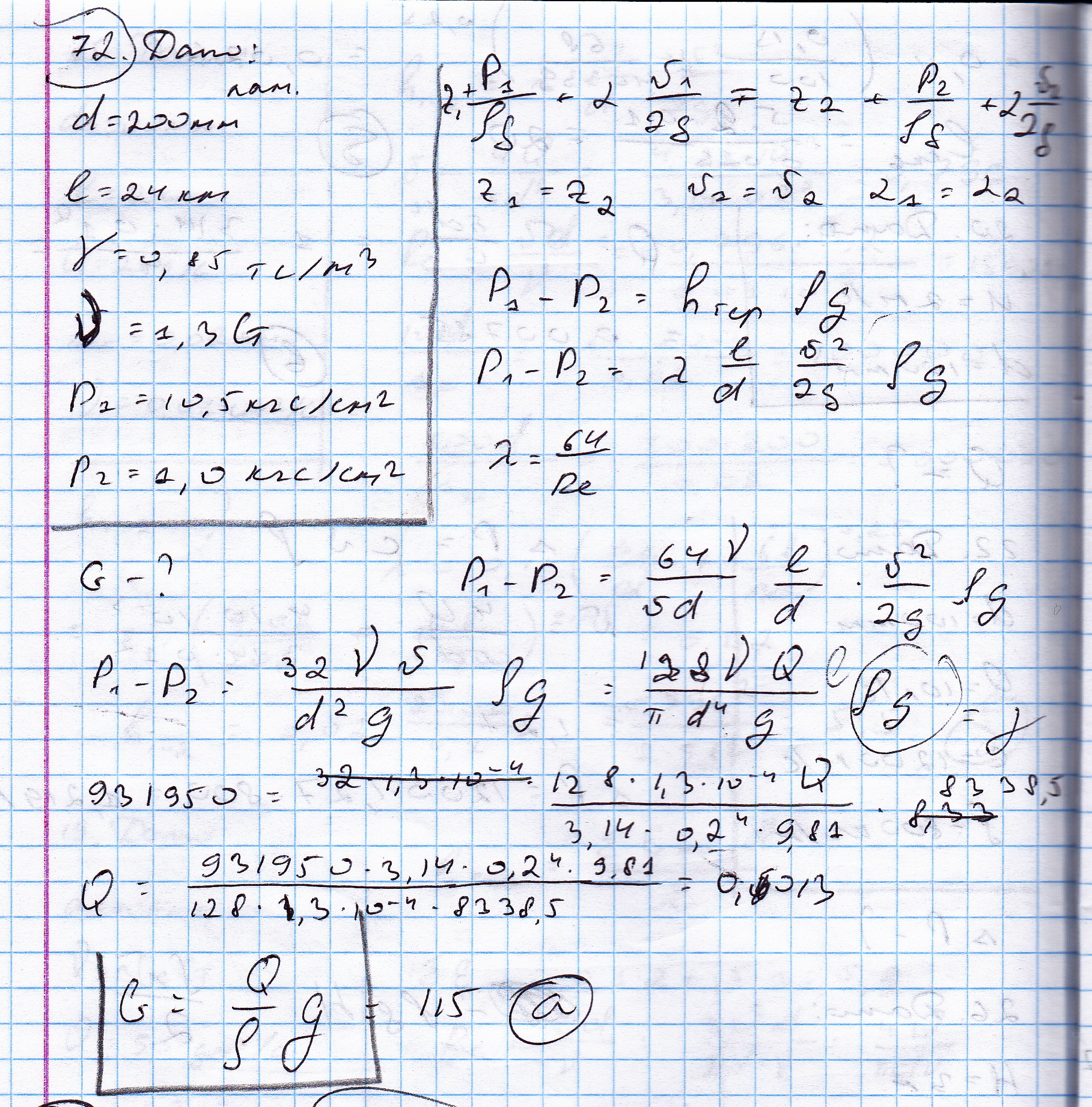

72 По горизонтальному трубопроводу діаметром d=200 мм і довжиною l=24 км перекачується мазут, питома вага якого =0,85 тс/м³, в’язкість =1,3 Ст. Визначити вагову витрату G, якщо тиск, який розвивають насоси p₁= 10,5 кгс/ см², а кінцевий тиск р₂=1,0 кгс/см² Режим руху – ламінарний.

а) 115H/с;

73 По трубопроводу діаметром d=200 мм, довжиною L=2 км пропускається вода в кількості Q=25 л/с. Знайти втрати напору на тертя по довжині трубопроводу і обгрунтувати вибір розрахункової формули для визначення коефіцієнта гідравлічного опору, абсолютна шорсткість =0,02 мм, кінематична в’язкість =0,01 см²/с.

б) 5,4 м

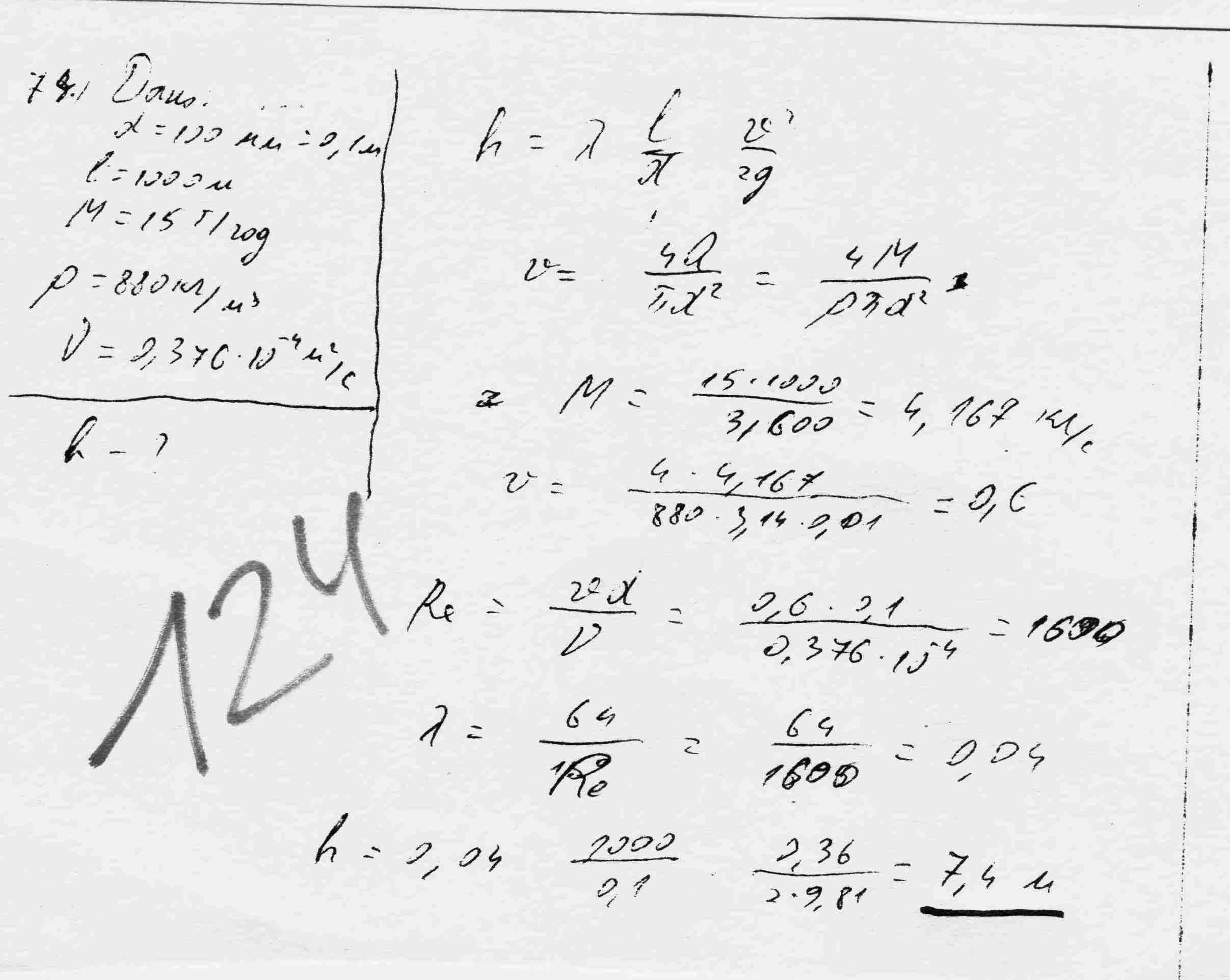

74 Визначити втрати напору в трубопроводі діаметром 100 мм і довжиною 1000 м, якщо масова витрата рідини 15 т/год, її густина 880 кг/м³, а кінематичний коефіцієнт в’язкості дорівнює 0,37610^–4 м²/с.

а) 7,4 м;

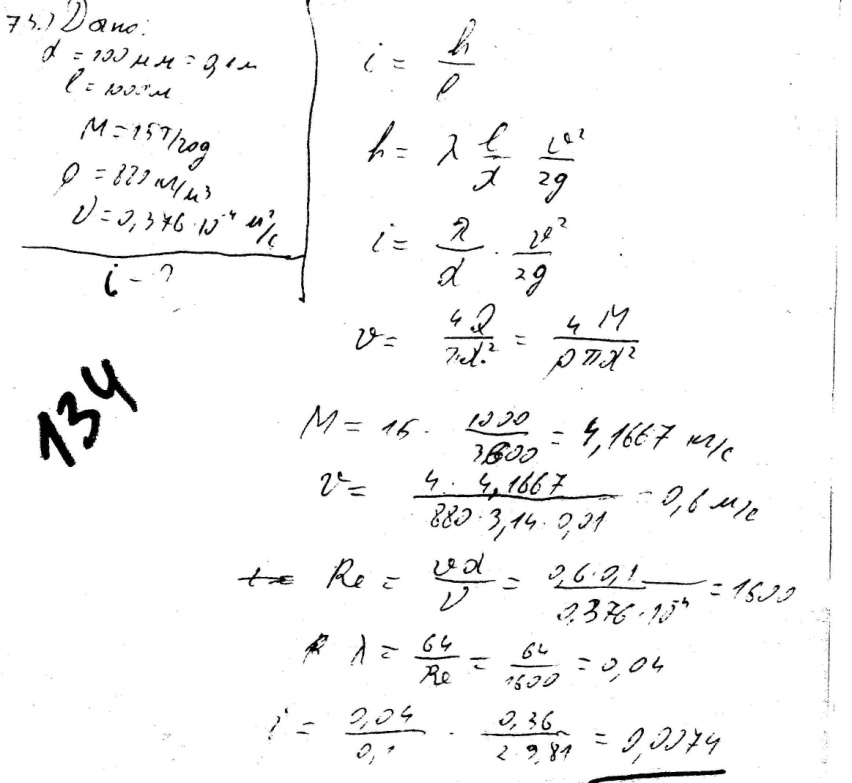

75 Визначити гідравлічний нахил в трубопроводі діаметром 100 мм і довжиною 1000 м, якщо масова витрата рідини 15 т/год, її густина 880 кг/м³, а кінематичний коефіцієнт в’язкості дорівнює 0,37610^–4 м²/с.

в) 0,0074.

76 Визначити (за допомогою рівняння Бернулі) швидкість руху рідини в горизонтальній трубі довжиною 20 м і діаметром 40 мм при перепаді тиску в 1 кгс/см². Питома вага рідини дорівнює 9800 Н/м³. Коефіцієнт гідравлічного опору прийняти рівним =0,02.

б) 4,43 м/с;

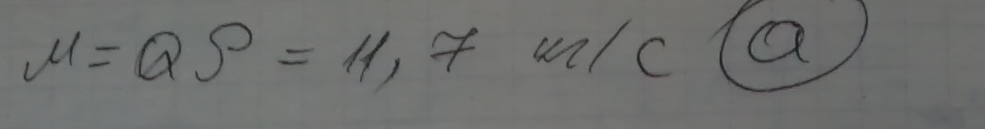

77 По горизонтальному трубопроводу діаметром d=200 мм і довжиною l=24 км перекачується мазут, питома вага якого тс/м³, в’язкість =1,3 Ст. Визначити масову витрату М, якщо тиск, який розвивають насоси p₁=10,5 кгс/см², а кінцевий тиск p₂=1,0 кгс/см². Режим руху – ламінарний.

а)11,7 кг/с ;

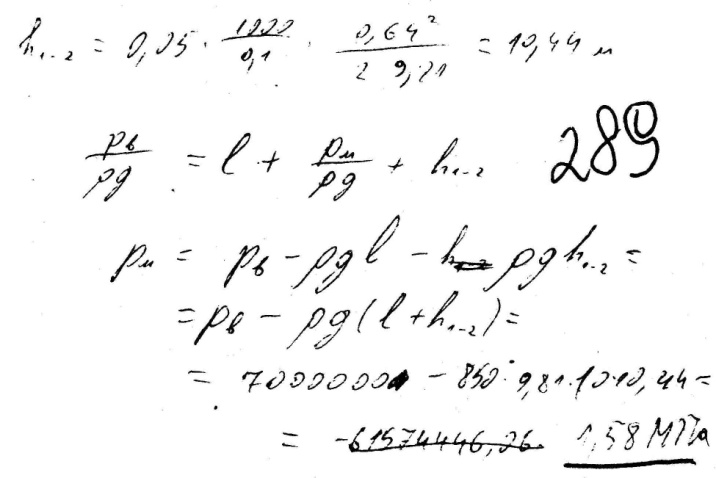

78 Нафта (=0,510^-4 м²/с, =850 кг/м³) поступає із свердловини по насосно-компресорних трубах (НКТ) внутрішнім діаметром 100 мм, довжиною 1000 м . Дебіт свердловини 368 т/добу, тиск на вибої р_в=10⁷ Па. Визначити, нехтуючи втратами напору в місцевих опорах, покази манометра на усті.

в) 1,58 МПа.

79 Визначити коефіцієнт місцевого опору запірного вентиля, втрати тиску в якому складають 0,2 кгс/см² при русі рідини з витратою 30 л/с. Густина рідини 0,8 г/см³. Вентиль змонтований на трубі діаметром 200 мм.

б) 53;

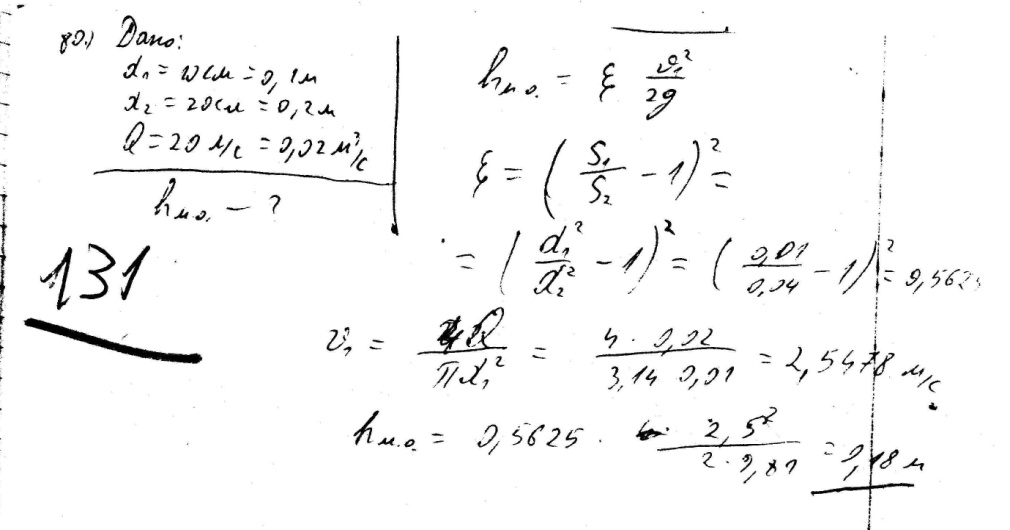

80 Визначити втрати напору при раптовому розширенні трубопроводу з діаметра 10 см до діаметра 20 см. Витрата рідини 20 л/с.

б) 0,18м;

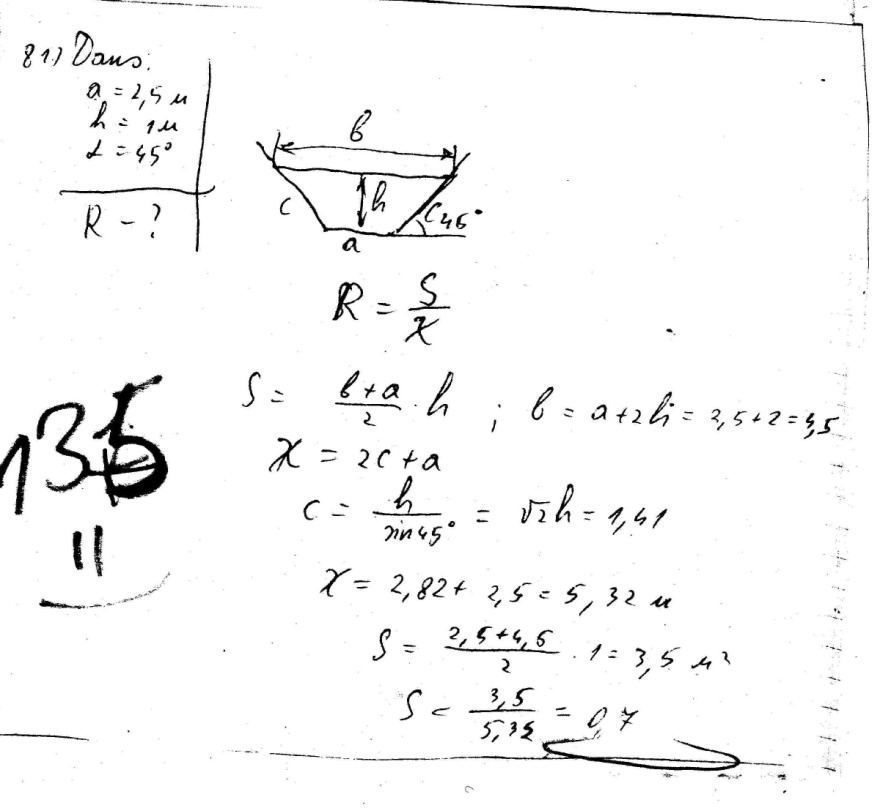

81 Визначити гідравлічний радіус потоку води у відкритому каналі трапеціодальної форми, розміри якої: довжина нижньої меншої основи 2,5 м, рівень води у каналі 1 м, кут нахилу бічної сторони до горизонту =45⁰

а) 0,7 м;

82 Визначити критичну витрату рідини, при якій можливий перехід з одного режиму в другий при наступних даних: діаметр труби – 100 мм; абсолютна в’язкість рідини – 6 сПз; питома вага – 9500 Н/м³.

в) 0,001м³/с.
