Вопрос 22. Промысловые дожимные компрессорные станции (пдкс). Назначение. Схемы применения.

ПДКС используют, когда давление газа на выходе из установок подготовки газа становится недостаточным для его подачи потребителю при заданном давлении и расходе.

ПДКС предназначено для следующих целей:

1. транспортировки природного газа по магистральным газопроводам;

2. компримирования нефтяных газов при газлифтной добыче нефти;

3. сбора и транспорта попутного нефтяного газа;

4. компримирования попутного нефтяного газа в технологии газоперерабатывающих заводов (ГПЗ);

5. закачки газа в пласт при разработке газоконденсатных месторождений с применением cайклинг-процесса.

А именно:

• сжатие газа до необходимого давления

• увеличение газоотдачи пласта понижением давления на всем пути движения газа из пласта до приемного коллектора ДКС и в самой залежи

• увеличения дебитов добывающих скважин уменьшением забойного давления и увеличением депрессии

• улучшения технико-экономических показателей начального участка МГ большой протяженности или МГ небольшой длины

• более полного извлечения запасов газа из залежи (поддержание постоянной депрессии на пласт, компрессорный период разработки).

• для повышения надежности работы системы сбора и подготовки газа к транспорту.

• для обеспечения надежной работы начального участка магистрального газопровода либо небольшого газопровода в целом (межпромыслового).

В процессе разработки месторождений природных газов происходит уменьшение величины пластового давления, что в свою очередь приводит к падению давления во всей системе пласт — скважина — промысловые газосборные сети - установки подготовки газа. Наступает момент, когда давле­ние газа на выходе из установок подготовки газа становит­ся недостаточным для его подачи потребителю при заданном давлении и расходе, т. е. период компрессорной эксплуата­ции месторождения, когда газ потребителю подается с по­мощью промысловой дожимной компрессорной станции (ПДКС). ПДКС способствует получению оптимальных тех­нико-экономических показателей работы месторождения и газопровода и предназначена для сжатия газа, поступаемого из УКПГ, до необходимой величины давления. При пода­че в магистральные газопроводы давление на выходе из УКПГ должно оставаться постоянным, несмотря на уменьшение давления на приеме ПДКС. Таким образом, в компрессорный период эксплуа­тации месторождения давление на приеме ПДКС будет уменьшаться, степень сжатия газа будет возрастать, что при­ведет к необходимости последовательного увеличения мощ­ности силового привода для сжатия газа и уменьшения про­изводительности одного компрессора. При этом будет увеличиваться как число ступеней сжатия, т. е. число компрес­соров, работающих последовательно, так и число компрессо­ров, работающих параллельно. Схемы компоновки компрес­сорных агрегатов на ПДКС приводятся на рис.

В свою очередь, использование ПДКС позволяет увели­чить коэффициенты газоотдачи, так как путем сни­жения давления на прие­ме ПДКС можно увели­чить дебиты скважин и уменьшить их число.

ДКС могут устанавливаться:

• промысловые ДКС устанавливаются до или после УКПГ.

• головные компрессорные станции устанавливаются на начальном участке магистрального газопровода.

• линейные ДКС устанавливают по трассе магистрального газопровода через определенное расстояние.

Типы компрессоров:

• поршневые (долговечны, надежны, металлоемки, не сильно реагируют на изменение давлений на входе и выходе, их можно подключать последовательно и параллельно).

• центробежные (высокая производительность, малая металлоемкость, степень сжатия не высока, чувствительны к изменению давления на входе и выходе, их устанавливают на магистрали и ПХГ).

• винтовые (степень сжатия чуть меньше, чем у поршневых, высокая производительность, не сильно реагируют на изменение давлений на входе и выходе, но имеют низкую пропускную способность).

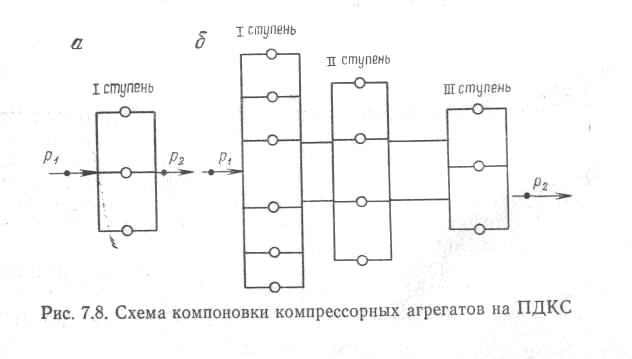

Компрессора могут использоваться либо индивидуально либо комплексно.
