2 4. Что такое отрицательное трение и когда оно учитывается?

-при планировании территории, если насыпь >1м

-если загруж. гр. около сваи

-нагрузка на полы >2т/м²-длительные

-при низкой L

-при динамических воздействиях на грунт (грунт, который способен уплотняться при этих воздействиях –рыхлые пески)

-замачивание просадочных грунтов.

22. Буронабивные сваи. Виды, расчет.

-1792год Страус.

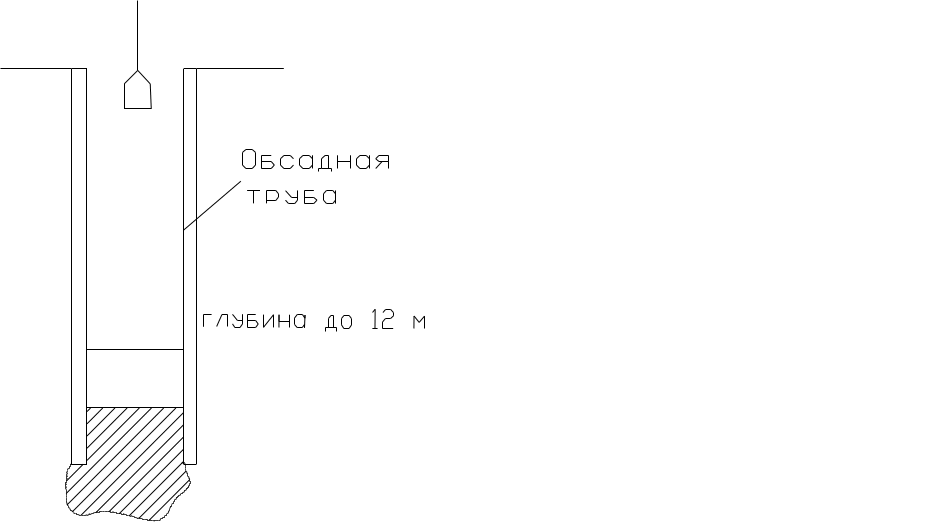

1 ) ставится тренога

2)бурение вручную

3)защита обсодной трубой, которая опускается.

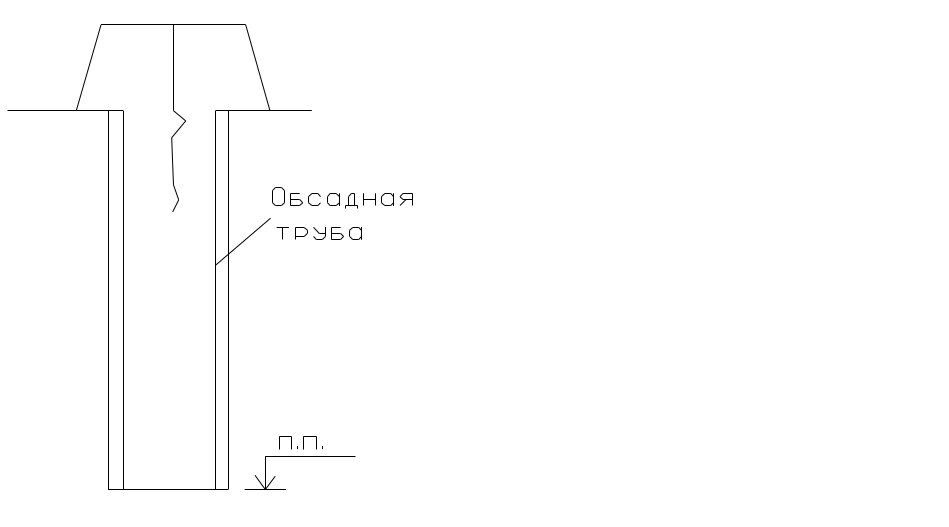

Конструкция дошла до п.п., сбрасывабс порцию жесткого бетона, уплотнение буровой лоткой, чтобы не оставалось шлака. Бетон размешивается

и вбивается в грунт.

Трубу обсадную достают постепенно, одновременно сбрасывают порцию бетона и уплотняют.

«+»: достаточно точно, без ударов, без сотрясения; «-»: опасность разрыва ствола сваи -> пневмонабивные сваи, но опасность для людей, т.к. высокое напряжение.

Расчет: Определяем несущую способность сваи

_c — коэффициент условий работы сваи

‑ расчетное сопротивление грунта под нижним концом сваи R

_cf — коэффициент условий работы грунта на боковой поверхности сваи, зависящий от способа образования скважины и условий бетонирования

О пределим количество свай_d – коэффициент надежности

Виды:Свая Франки, Беното(Като).

23.Технология устройства свай Франки, Беното (Като). Какие еще вы знаете буронабивные сваи?

1)Сваи Франки.

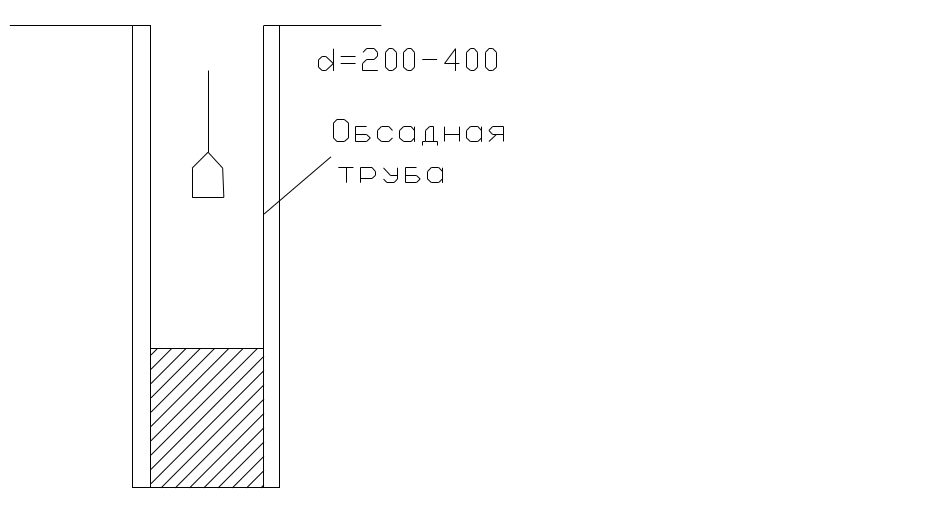

По смеси наносят удары с 1 м. Уплотнение. Удары ->конструкция погружается на проектное положение.

l равна длине будующей свае 400,600,800, l=10-12м.

Обсадная труба поднимается лебедкой вручную. Голову поднимают на 70-80 мм.

2) Сваи Беното: станок, на котором работают 3 человека (1 сидит за машиной, 2 – чтобы правильно уходил грунт). Бурение –грейфер,погружение-труба, наращивается обсадная труба, буровое оборудование –долота.600,800,1000.

3) Сваи Като: +ротоное бурение, ассортимент для труб, уширение.

Могут быть с трубой (держит напор воды), под защитой глинистого раствора (если есть плывуны).Труба может оставаться, если грунты плохие. Армирование сваи-в верхней части, если хорошие грунты, а если плохие, то все армируют.

Искусственные основания: песок, щебень. Бетон марки 15 (если ж/б то 7,5).

25. Виды фундаментов глубокого заложения. Сваи-оболочки, буровые опоры.

-прочные грунты на значительную глубину и устройство фундаментов в котлованы невыгодно

-необходимо учесть особенности самого сооружения (часть фундамента необходимо опустить – насосные станции, водохранилища).

Виды: Опускные колодцы, кессоны, тонкостенные оболочки, буровые опоры, фундаменты «стена в грунте».

Тонкостенные оболочки: опускной колодец (непрочные стенки): принудительное погружение: стенки из расчета необходимой прочности – тонкостенные оболочки. 0,8-1,2. Тонкост оболочки – сборный ж/б элемент - в практике появились с появлением мощных вибропогружателей. Тонк. обол. – пустотелый цилиндр из обычного или преднапряженного ж/б. Выпускается секциями от 6 до 12 м(кратно 1м), наружный диаметр

1-3м, толщина стенок 12 см. Стыковка с применением фланочного оборудования, сварка. Нижняя часть оболочек снабжены ножами. Внутренний объем оболочек после погружения заполняется бетоном.

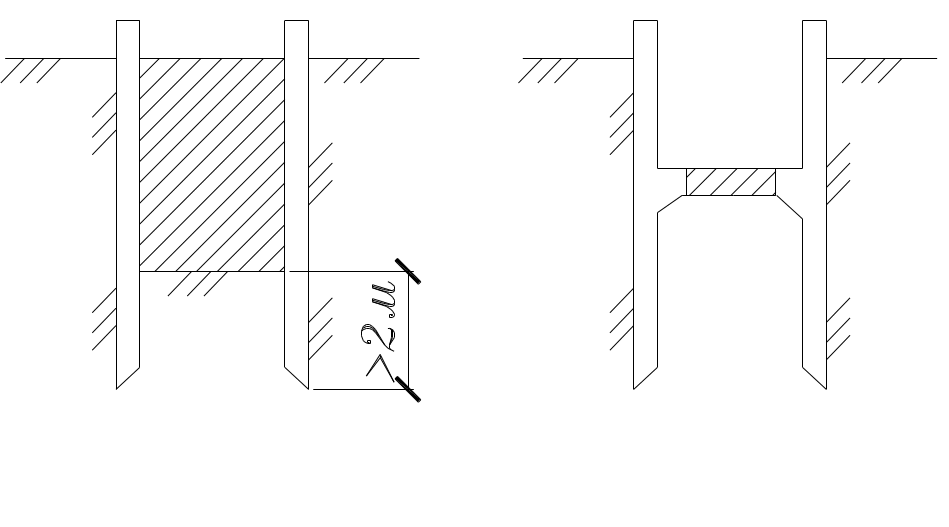

а)оболочка с уплотненным б)оболочка с несущей

песчаным ядром диафрагмой

в)оболочка, заделанная в г)оболочка с уширением пятой

скальный грунт

Д ля исключения бетонных работ, их выпускают с утолщенными стенками 16-20 см – усиленные оболочки:-для погружения в труднопроходимые грунты; - не требуют дальнейшего заполнения бетоном.

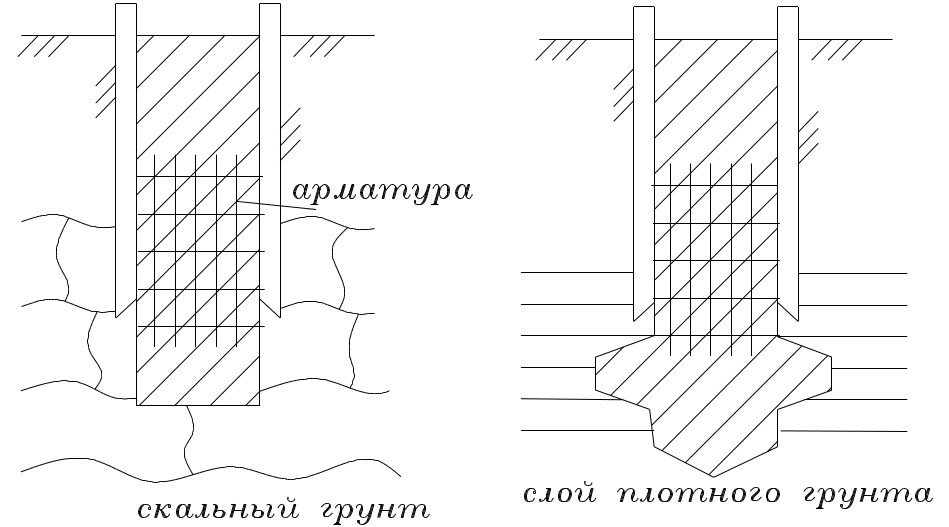

Нижний конец заделывают в скалу, если оно доходит до скального грунта. В нескальных грунтах под нижним концом проектируют уширенную пяту (она может быть устроена разбуриванием, комуфлетным взрывом).

Оболочки наиболее рационально применять при больших вертикальных, горизонтальных нагрузках (мосты, сооружения портов).

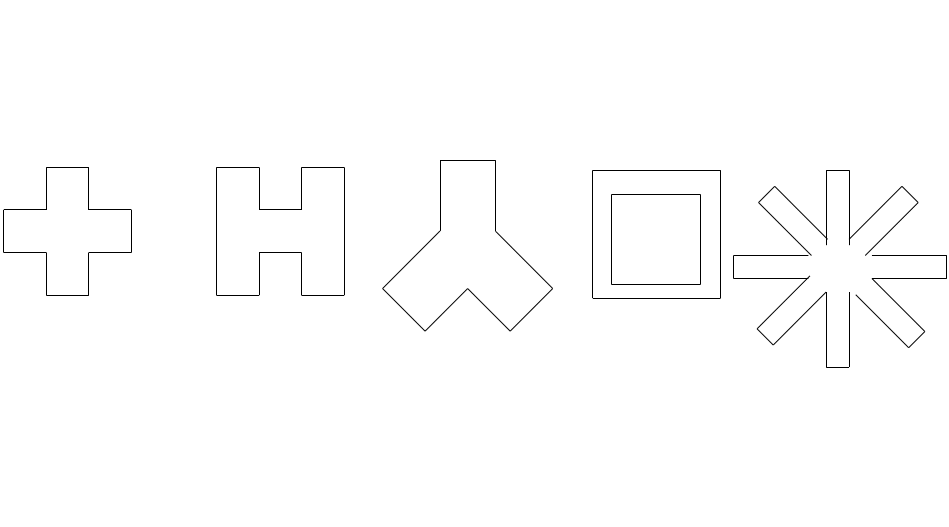

Б уровые опоры:представляют собой бетонные столбы, которые возводятся путем укладки бетона в предварительно пробуренные скважины. Укладка бетона под защитой глинистого раствора или обсадной трубы, извлек. при бетонировании. >80см. Нижние концы буровых опор доводят до плотных грунтов и в дальнейшем они работают как стойки, иногда устраивают уширенную пяту. Буровые опоры армируют в месте сопряжения с ростверком и со скальной породой. Буровые опоры также выполняют методом стека в грунте; в грунте устраивают несколько прорезей различных конфигураций в плане(прорезей под защитой глинистого раствора заполн бетоном). Виды в плане:
