Вопрос 2

Классификация нивелиров

В последнее время в работе с заказчиками часто приходится сталкиваться с вопросами о правильном подборе оптического нивелира для определенного вида работ. Подобные вопросы неоднократно поднимались и в Интернете. Речь идет не о том, какая марка или продукция какой компании наиболее подходит для выполнения той или иной работы, а непосредственно о тех технических характеристиках, которыми должен обладать прибор, используемый для какого-то конкретного вида работ. Появление таких вопросов, на наш взгляд, закономерно - и причин этому несколько. Во-первых, за последние годы на российском рынке появилось огромное количество моделей нивелиров различных зарубежных фирм. Часто продукция разных производителей имеет одинаковую маркировку. В таком обилии информации бывает тяжело разобраться. Во-вторых, большинство документов (СНиПов, Инструкций, ГОСТов), регламентирующих порядок тех или иных работ, рекомендуют использовать в разных случаях нивелиры, выпуск которых давно прекращен. Как быть в этом случае? В данной статье мы постарались собрать и систематизировать информацию, которая может быть полезна при подборе необходимых приборов.

Начнем с самого начала. Оптический нивелир - это прибор, предназначенный для определения превышений (разности высот) между точками методом геометрического нивелирования по вертикальным нивелирным рейкам. Геометрическим нивелированием называется метод нивелирования горизонтальным лучом.

Затем ответим на вопрос: "Как классифицируются оптические нивелиры?" Для этого обратимся к ГОСТ 10528-90 Нивелиры. Общие технические условия. Согласно требованиям стандарта оптические нивелиры подразделяются на три группы: высокоточные, точные и технические. По названию групп видно, что основная характеристика для разделения оптических нивелиров на группы - точность. Точность оптического нивелира определяется средней квадратической погрешностью измерения превышения на 1 км двойного хода. Значение погрешности приводится в миллиметрах.

Нивелирные рейки

Изготовление реек регламентирует ГОСТ 11158-76. Типы реек по ГОСТу соответствуют типам нивелиров. Рейка нивелирная РН-05 односторонняя, штриховая с инварной полосой применяется для измерения превышений с точностью 0.5 мм на 1 км хода. Рейка нивелирная РН-3 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 3 мм на 1 км хода. Рейка нивелирная РН-10 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 10 мм на 1 км хода (рис.4.36). Длина реек бывает различной: 1200, 1500, 3000 и 4000 мм. У складных реек в шифр добавляется буква С, например, РН-10С.

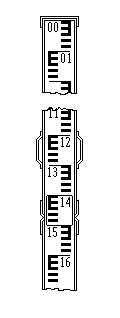

Рис.4.36

Шашечные рейки изготовляются из высушенной первосортной ели; допускается изготовление реек из пластмасс, металлов и сплавов, если при этом выполняются требования ГОСТа на массу рейки, на температуру ее использования и т.п. . Перед покраской рейку пропитывают водоотталкивающим составом и грунтуют; деления в виде шашечек наносят черной краской на одну сторону рейки и красной краской на другую. Дециметровые деления подписывают.

На нижнюю часть рейки крепится металлическая пластина, называемая пяткой рейки. На черной стороне пятки соответствует нулевое деление рейки; на красной – отсчет, больший 4000 мм; поэтому отсчеты по красной и черной сторонам рейки не могут быть одинаковыми. Разность пяток для данной рейки является постоянной величиной, что позволяет контролировать правильность отсчетов. В литературе разность пяток называют также разностью нулей рейки.

Для установки рейки в отвесное положение на ней имеется круглый уровень или отвес.

На штриховых односторонних рейках деления наносят на инварную ленточную полосу, которая натягивается вдоль деревянного бруска при помощи специального устройства. Деления в виде штрихов наносят через 5 мм.

Для определения пригодности нивелирных реек к работе выполняют их исследования.

Поверхность рейки должна быть плоской. Уклонение от плоскости по ГОСТу допускается 3 мм для РН-05, 6 мм для РН-3 и 10 мм для РН-10. Вдоль рейки натягивают нитку и просвет между ниткой и рейкой измеряют в самом широком месте. Случайная ошибка в положении дециметровых и метровых делений не должна превышать 0.15 мм для штриховых инварных реек и 0.5 мм для деревянных шашечных реек. Это исследование выполняют с помощью контрольной линейки. Определение разности пяток или разности нулей рейки. Это исследование выполняют путем взятия отсчетов по черной и красной сторонам рейки, стоящей на одной и той же точке. Поверка круглого уровня рейки выполняется либо по отвесу, либо по вертикальной нити сетки нитей нивелира. Отвес укрепляют прямо на рейку и устанавливают ее отвесно, при этом пузырек уровня должен находиться в нуль-пункте. В противном случае исправительными винтами уровня пузырек приводят в нуль-пункт.

Источники ошибок при геометрическом нивелировании.

Ошибка установки визирной линии трубы в горизонтальное положение по уровню; при t = 25″ она достигает 3″ – 4″. Для расстояния 100 м это приводит к ошибке отсчета по рейке 2 мм. Ошибка отсчета из-за ограниченной разрешающей способности трубы нивелира; при увеличении V = 25x эта ошибка достигает 1.2 мм на 100 м расстояния. Нарушение главного условия нивелира; при нивелировании строго из середины эта ошибка исключается. Наклон рейки. Для уменьшения влияния наклона рейки ее рекомендуется слегка покачивать вперед-назад около вертикального положения; при отсчетах меньше 1000 мм рейку качать нельзя. При покачивании рейки отсчеты по ней изменяются; наименьший отсчет является правильным. Ошибка нанесения делений на рейке.

Общая ошибка отсчета по шашечной рейке нивелиром Н-3 оценивается в 4 мм на 100 м расстояния.
