26. Архитектура пк. Центральные и периферийные устройства, средства ввода и средства вывода данных. Оперативная память и средства внешней памяти. Характеристики процессора.
Архитектура вычислительной машины — концептуальная структура вычислительной машины, определяющая проведение обработки информации и включающая методы преобразования информации в данные и принципы взаимодействия технических средств и программного обеспечения.
Для выполнения процесса обработки данных в состав ПК включаются различные устройства, которые принято разделять на центральные и периферийные.
Микропроцессор и основная память являются центральными.
Микропроцессор — процессор (устройство, отвечающее за выполнение арифметических, логических операций и операций управления, записанных в машинном коде), реализованный в виде одной микросхемы или комплекта из нескольких специализированных микросхем.
Микропроцессор координирует работу всех устройств цифровой системы с помощью шины управления (ШУ). Помимо ШУ имеется 16-разрядная адресная шина (ША), которая служит для выбора определенной ячейки памяти, порта ввода или порта вывода. По 8-разрядной информационной шине или шине данных (ШД) осуществляется двунаправленная пересылка данных к микропроцессору и от микропроцессора. Важно отметить, что МП может посылать информацию в память микроЭВМ или к одному из портов вывода, а также получать информацию из памяти или от одного из портов ввода.
Постоянное запоминающее устройство (ПЗУ) в микроЭВМ содержит некоторую программу (на практике программу инициализации ЭВМ). Программы могут быть загружены в запоминающее устройство с произвольной выборкой (ЗУПВ) и из внешнего запоминающего устройства (ВЗУ). Это программы пользователя.
Подчеркнем еще раз, что именно микропроцессор является ядром системы и осуществляет управление всеми операциями. Его работа представляет последовательную реализацию микропроцедур выборки-дешифрации-исполнения. Однако фактическая последовательность операций в МПС определяется командами, записанными в памяти программ.
Таким образом, в МПС микропроцессор выполняет следующие функции: - выборку команд программы из основной памяти; - дешифрацию команд; - выполнение арифметических, логических и других операций, закодированных в командах; - управление пересылкой информации между регистрами и основной памятью, между устройствами ввода/вывода; - отработку сигналов от устройств ввода/вывода, в том числе реализацию прерываний с этих устройств; - управление и координацию работы основных узлов МП.
Основная память - это устройство для хранения информации. Она состоит из оперативного запоминающего устройства (ОЗУ) и постоянного запоминающего устройства (ПЗУ). ОЗУ - быстрая, полупроводниковая, энергозависимая память. В ОЗУ хранятся исполняемая в данный момент программа и данные, с которыми она непосредственно работает. Это значит, что когда вы запускаете какую-либо компьютерную программу, находящуюся на диске, она копируется в оперативную память, после чего процессор начинает выполнять команды, изложенные в этой программе. Часть ОЗУ, называемая "видеопамять", содержит данные, соответствующие текущему изображению на экране. При отключении питания содержимое ОЗУ стирается. Быстродействие (скорость работы) компьютера напрямую зависит от величины его ОЗУ, которое в современных компьютерах может доходить до 128 Мбайт. В первых моделях компьютеров оперативная память составляла не более 1 Мбайт. Современные прикладные программы часто требуют для своего выполнения не менее 4 Мбайт ОЗУ; в противном случае они просто не запускаются. ОЗУ - это память, используемая как для чтения, так и для записи информации. При отключении электропитания информация в ОЗУ исчезает (энергозависимость). ПЗУ - быстрая, энергонезависимая память. ПЗУ - это память, предназначенная только для чтения. Информация заносится в нее один раз (обычно в заводских условиях) и сохраняется постоянно (при включенном и выключенном компьютере). В ПЗУ хранится информация, присутствие которой постоянно необходимо в компьютере. В ПЗУ находятся:
тестовые программы, проверяющие при каждом включении компьютера правильность работы его блоков;
программы для управления основными периферийными устройствами -дисководом, монитором, клавиатурой;
информация о том, где на диске расположена операционная система.
Основная память состоит из регистров. Регистр - это устройство для временного запоминания информации в оцифрованной (двоичной) форме. Запоминающим элементом в регистре является триггер - устройство, которое может находиться в одном из двух состояний, одно из которых соответствует запоминанию двоичного нуля, другое - запоминанию двоичной единицы. Триггер представляет собой крошечный конденсатор-батарейку, которую можно заряжать множество раз. Если такой конденсатор заряжен - он как бы запомнил значение "1", если заряд отсутствует - значение "0". Регистр содержит несколько связанных друг с другом триггеров. Число триггеров в регистре называется разрядностью компьютера. Производительность компьютера напрямую связана с разрядностью, которая бывает равной 8, 16, 32, 64, 128.
Процессор и основная память находятся на большой плате, которая называется материнской. Для подключения к ней различных дополнительных устройств (дисководов, манипуляторов типа мыши, принтеров и т. д.) служат специальные платы - контроллеры. Они вставляются в разъемы (слоты) на материнской плате, а к их концу (порту), выходящему наружу компьютера, подключается дополнительное устройство.
Периферийные устройства окружают системный блок и позволяют пользователю взаимодействовать с компьютером. Периферийные устройства можно разделить на следующие группы:
- устройства ввода информации; - устройства вывода информации; - устройства хранения информации; - мультимедийные устройства; - устройства передачи информации.
К устройствам ввода относят такие стандартные устройства, как клавиатура и мышь, которые позволяют передать информацию от пользователя компьютеру. Кроме этого существуют много других устройств. Трекбол (или перевернутая мышь) - представляет собой шарик, вращая который, вы передвигаете курсор на экране. Планшет - это устройство ввода, по которому пользователь водит стилом (пером), а изображение передается компьютеру. Сканер - устройство для передачи картинки с твердого носителя (бумаги, пленки) в цифровой вид, который может обрабатываться компьютером. Цифровые камеры и цифровые видеокамеры, позволяют получить статические и подвижные снимки и передать в электронном виде на обработку компьютером.
Устройства вывода наоборот позволяют пользователю, получить информацию от компьютера, в понятном пользователю виде. Так для получения изменяемой информации, например - фильм, используются мониторы, реже проекторы. Чтобы получить документ на твердом носителе, применяют принтеры или плоттеры.
Плоттер (графопостроитель) – устройство для вывода на бумагу больших рисунков, чертежей и другой графической информации. Плоттер может выводить графическую информацию на бумагу формата А2 и больше. Конструктивно в нем может использоваться или барабан рулонной бумаги, или горизонтальный планшет.
Устройства хранения информации. Кроме накопителей, которые присутствуют в системном блоке, те же накопители, могут подключаться, как внешние устройства, например: жесткие диски, дисководы, CD-ROM/RW, DVD-ROM/RW и т.д. Кроме этих накопителей, очень популярными являются Flash-накопители, небольшие устройства, подключаемые к USB порту. Их емкость составляет 16-256 Мб (и более), цена весьма привлекательна и так как USB порт есть сегодня в каждом компьютере, эти устройства стремительно набирают популярность, практически вытесняя дискеты и дисководы.
К мультимедийным устройствам, чаще всего, относят устройства связанные с вводом/выводом аудио и видеоинформации. Звуковая карта с акустической системой - для ввода/вывода звука. Для ввода/вывода видеоинформации используются платы нелинейного монтажа.
Устройства передачи информации. Эти устройства предназначены для обмена информацией двух и более компьютеров. Модем - устройство связи для удаленного соединения компьютеров по телефонной линии. На другом конце провода может быть ваш друг, либо же компьютер провайдера, предоставляющего доступ в Internet. Еще одним устройством обмена информации является сетевой адаптер (сетевая карта). Это более быстрое устройство для обмена информации, которое может передавать информацию по электрическим, оптическим, или радиоканалам связи.
Оператиивная паамять — энергозависимая часть системы компьютерной памяти, в которой временно хранятся данные и команды, необходимые процессору для выполнения им операции. Обязательным условием является адресуемость (каждое машинное слово имеет индивидуальный адрес) памяти.
Обмен данными между процессором и оперативной памятью производится:
непосредственно,
либо через сверхбыструю память, 0-го уровня — регистры в АЛУ, либо при наличии кэша — через него.
Содержащиеся в оперативной памяти данные доступны только тогда, когда на модули памяти подаётся напряжение, то есть, компьютер включен. Пропадание на модулях памяти питания, даже кратковременное, приводит к искажению либо полному пропаданию содержимого ОЗУ.
Энергосберегающие режимы работы материнской платы компьютера позволяют переводить его в режим «сна», что значительно сокращает уровень потребления компьютером электроэнергии. Для сохранения содержимого ОЗУ в таком случае, применяют запись содержимого оперативной памяти в специальный файл (в системе Windows XP он называется hiberfil.sys)
В общем случае, оперативная память содержит данные операционной системы и запущенных на выполнение программ, поэтому от объёма оперативной памяти зависит количество задач, которые одновременно может выполнять компьютер.
Оперативное запоминающее устройство, ОЗУ — техническое устройство, реализующее функции оперативной памяти.
ОЗУ может изготавливаться как отдельный блок или входить в конструкцию, например однокристальной ЭВМ или микроконтроллера.
Внешняя память - это долговременная энергонезависимая память для хранения данных.). В отличие от оперативной памяти, внешняя память не имеет прямой связи с процессором. Реализуется этот вид памяти внешними запоминающими устройствами (материальными носителями информации), расположенными, как правило, в системном блоке или вне его. Для работы с внешней памятью необходимо наличие накопителя и носителя.
Накопители - устройства для записи и (или) считывания информации. Носители - устройства для хранения информации.
Основные виды накопителей:
накопители на гибких магнитных дисках (НГМД);
накопители на жестких магнитных дисках (НЖМД);
накопители CD-ROM, CD-RW, DWD.
Им соответствуют основные виды носителей:
гибкие магнитные диски(Floppy Disk);
жесткие магнитные диски (Hard Disk);
диски CD-ROM, CD-R, CD-RW, DWD.
Основные характеристики накопителей и носителей:
информационная емкость;
скорость обмена информацией;
надежность хранения информации;
стоимость.
В основу записи, хранения и считывания информации из внешней памяти положены два принципа - магнитный и оптический. Благодаря этим принципам обеспечивается сохранение информации и после выключения компьютера. В основе магнитной записи лежит преобразование цифровой информации (в виде 0 и 1) в переменный электрический ток, который сопровождается переменным магнитным полем. В результате поверхность магнитных носителей разделяется на ненамагниченные участки (0) и намагниченные (1).
Гибкий магнитный диск
Floppy Disk Drive (приводы или дисководы флоппи-дисков (гибких дисков)) в качестве носителя информации используют дискеты - носители небольшого объема информации, которые предназначены для переноса информации с одного компьютера на другой.

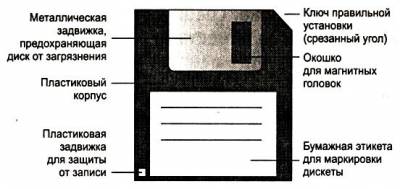

Устройство дискеты.
Диск находится внутри пластикового конверта, который защищает его от механических повреждений. Для того, чтобы прочитать или записать информацию, неоюходимо вставить дискету в дисковод для гибких магнитных дисков. Дискета автоматически в нем фиксируется, после чего механизм накопителя раскручивается до частоты вращения 360 об/мин. В накопителе вращается сама дискета, магнитные головки остаются неподвижными. Дискета вращается только при обращении к ней. Накопитель связан с процессором через контроллер гибких дисков.
Любой магнитный диск первоначально не готов к работе. Для приведения его в рабочее состояние он должен быть отформатирован, т.е. должна быть создана структура диска. При форматировании поверхность диска делится на магнитные концентрические дорожки, разделенные на секторы. Количество дорожек и секторов зависит от типа и формата дискеты. Сектор хранит минимальное количество информации, которая может быть записана на диск или считана. Ёмкость сектора постоянна и составляет 512 байтов.
В настоящее время наибольшее распространение получили дискеты со следующими характеристиками: диаметр 3,5 дюйма (89 мм), ёмкость 1,44 Мбайт, число дорожек 80, количество секторов на дорожках 18.
Жесткий магнитный диск
Винчестеры или накопители на жестких дисках – это внешняя память большого объема, предназначенная для долговременного хранения информации, объединяющая в одном корпусе сам носитель информации и устройство записи/чтения.
По сравнению с дисководами винчестеры обладают рядом очень ценных преимуществ: объем хранимых данных неизмеримо больше (достигает сотни Гбайт ), время доступа у винчестера на порядок меньше. Единственный недостаток: они не предназначены для обмена информацией (это касается стационарных, т.е. встраиваемых в корпус компьютера винчестеров, в настоящее время существуют сменные винчестеры). Физические размеры винчестеров стандартизированы параметром, который называют форм-фактором (form factor).
Винчестер состоит из нескольких жестких (чаще алюминиевых) дисков, с нанесенным на поверхность магнитным слоем и расположенных друг под другом. Каждому диску соответствует пара головок записи/чтения. Зазор между головками и. поверхностью дисков составляет 0,00005–0,00001 мм. Скорость вращения дисков в зависимости от модели находится в пределах 3600–7800 об./мин. При включенном компьютере диски винчестера постоянно крутятся, даже когда нет обращения к винчестеру, таким образом экономится время на его разгон.
Логическая структура жестких дисков отличается от логической структуры гибких дисков. Минимальным адресуемым элементом является кластер, который содержит несколько секторов.

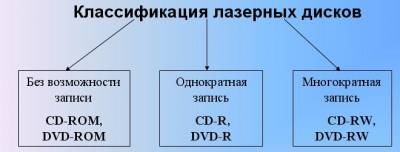

Лазерный диск
CD-ROM ( англ. Compact Disk Real Only Memory - постоянное запоминающее устройство на основе компакт диска.
Компакт-диск диаметром 120 мм изготовлен из полимера и покрыт металической пленкой. Информация считывается именно с этой металлической пленки, которая покрывается полимером, защищающим данные от повреждения.
Принцип цифровой записи на лазерный диск отличается от принципа магнитной записи.
Закодированная информация наносится на диск лазерным лучом, который создает на поверхности микроскопические впадины, разделяемые плоскими участками. Цифровая информация представляется черелдованием впадин (кодирование нуля) и отражающих свет островков (кодирование единицы). Информация, нанесенная на диск, не может быть изменена.
Считывание информации с диска происходит за счет регистрации изменений интенсивности отраженного от алюминиевого слоя излучения маломощного лазера. Приемник или фотодатчик определяет, отразился ли луч от гладкой поверхности(фиксируется 1), был рассеян или поглощен (фиксируется 0). Рассеивание или поглощение луча происходит в местах,где в процессе записи были нанесены углубления. Фотодатчик воспринимает рассеянный луч, и эта информация в виде электрических сигналов поступает на микропроцессор, который преобразует эти сигналы в двоичные данные или звук.
В отличие от магнитных дисков лазерный диск имеет всего одну физическую дорожку в форме спирали, идущей от наружного диаметра диска к внутреннему.
Емкость CD-ROM достигает 780 Мбайт.
CD-R (Сompact Disk Recorder) - записываемый диск емкостью до 700 Мбайт.
На дисках CD-R отражающий слой выполнен из золотой пленки. Между этим слоем и основой расположен регистрирующий слой из органического материала, темнеющего при нагревании. В процессе записи лазерный луч нагревает выбранные точки слоя, которые темнеют и перестают пропускать свет к отражающему слою, образуя участки, аналогичные впадинам.
CD-RW (Сompact Disk ReWritable) - диск, позволяющий записывать и перезаписывать информацию.
Дисковод CD-RW позволяет записывать и читать диски CD-R и CD-RW, читать диски CD-ROM.
DVD (Digital Versatile Disk) -универсальный цифровой диск.
Имея те же габариты, что обычный компакт-диск, те же разновидности, и похожий принцип работы, он вмещает от 4,7 до 17 Гбайт информации. В отличие от компакт дисков DVD записываются с обеих сторон, на каждой стороне могут быть нанесены один или два слоя информации. Односторонние однослойные DVD диски имеют объем 4,7 Гбайта, двусторонние двухслойные - 17 Гбайт.
Flash – диски (карты)
Flash-память
- это энергонезависимый тип памяти,
позволяющий записывать и хранить данные
в микросхемах.
Устройства на основе flash-памяти не имеют
в своём составе движущихся частей, что
обеспечивает высокую сохранность данных
при их использовании в мобильных
устройствах.
Flash-память представляет собой микросхему, помещенную в миниатюрный корпус. Для записи или считывания информации накопители подключаются к компьютеру через USB-порт. Информационная емкость карт памяти от 256 Мбайт до 64 Гбайт.
Home ПроцессорПроцессор, Характеристики процессора
Процессор, Характеристики процессора
Июнь 24th, 2010 | Раздел: Процессор
Все объявления
ЯндексДирект
Любые
жесткие диски
Все модели жестких дисков. Новые и б/у. Купите жесткий диск дешевле!
dmir.ru
Бутырка.
Песни и клипы на IVI.RU
Бутырка. Клипы, видео концертов и песни. Смотрите и слушайте бесплатно!
music.ivi.ru
Процессор
– отвечает за обработку данных и
выполняет вычисления. Т.к. процессор в
компьютере не
один, то правильней будет его называть
центральный процессор (ЦП) или CPU. Кроме
ЦП есть графический процессор – GPU.
Разработчики процессоров прогнозируют, что в скором будущем GPU будет интегрирован в процессор.
Такой процессор называют гибридным. AMD уже разработал один гибрид под названием Llano. Само AMD называет свою разработку APU (Application Processor Unit – процессор для приложений).
AMD, Intel |
Производитель |
Phenom II, Athlon II, Core i5, Core i7, Core2 DUO |
Модель |
3.4GHz, 3,2Ghz, 3.0Ггц |
Тактовая частота |
4000 Mhz, 3200 МГц |
Системная шина (FSB) |
L2:4x512Kb L3:6Mb, 4Mb |
Кеш-память |
АM2, АM3, socket1156, socket1366 |
Сокет |
45nm, 32nm |
Технологический процесс |
125W, 73W |
Термопакет (TDP) |
Box, Tray |
С кулером или без |
Характеристики процессора
Производители. На данный момент это Intel и AMD. Процессор какой фирмы выбрать читайте в статье.
Модель (линейка): Для Intel: Pentium, Core2 Quad, Core2 Duo. Для AMD: Athlon 64 X2, Athlon 64 X3, Phenom.
Имя позволяет определить к какой серии относится процессор: для настольных ПК, для серверов или для мобильных устройств.
Частота процессора- это количество элементарных операций, которые процессор может выполнить в течение секунды. Для ЦПУ значение измеряются в гигагерцах (ГГц). Это частота влияет на производительность и быстроту вашего компьютера. Но производительность не зависит только от частоты!
Не стоит путать рейтинг с частотой у процессоров компании AMD. Частота отмечается как сравнительная, с добавлением знака «+» (к примеру: 3000+). Но физическая частота всегда ниже указанного рейтинга. Об этом подробней в статье.
Системная шина (FSB) – канал по которому процессор соединен с другими устройствами компьютера.
Кеш-память — это быстродействующая память, которая хранит информацию из оперативной памяти, для более быстрого доступа к ней.
Различают кэши 1-, 2- и 3-го уровней (маркируются L1, L2 и L3).
Сокет – разъём, в который помещается процессор. Материнская плата должна поддерживать точно такой сокет, какой будет у процессора.
Разрядность. Когда говорят о разрядности процессора х64, это значит, что он имеет 64-разрядную шину данных, и 64 бита он обрабатывает за один такт.
Количество ядер: На данный момент в продаже имеются одно-, двух-, четырёх- и шестиядерные процессоры.
Процессоры Box и Tray. Box подразумевает, что вместе с процессором, вы приобретаете и кулер к нему. Tray – вы покупаете только процессор, кулер докупаете самостоятельно.
