3. Расчет конденсации влаги в толще ограждения

Расчет влажностного режима ограждения при стационарных условиях диффузии водяного пара производится графическим методом для периода с отрицательными и для периода с положительными температурами наружного воздуха.

Для выяснения вопроса, будет ли происходить в ограждении конденсация влаги или нет, необходимо построить линию падения упругости водяного пара е и линию падения максимальной упругости водяного пара Е. Вычерчиваются в масштабе сопротивлений паропроницанию вертикальный разрез и наносятся вычисленные е и Е.

Сопротивление паропроницанию ограждения (м² ∙ ч ∙ Па)/мг определяется по формуле:

, (2.11)

где - сопротивление влагообмену у внутренней поверхности ограждения (м² ∙ ч ∙ Па)/мг; приближенно может быть определено по формуле:

, (2.12)

Здесь - сопротивление влагообмену у наружной поверхности принимаемый равным 0,01333 (м² ∙ ч ∙ Па)/мг.

По приложению 3 [7] принимается значение как среднее за зимний период, - вычисляется в 2.1, Упругость водяного пара в любом сечении толщи ограждения е_х вычисляется по формуле:

, (2.13)

где - сумма сопротивлений паропроницанию слоев ограждения от внутренней поверхности до рассматриваемой плоскости х, (м² ∙ ч ∙ Па)/мг.

Вычисляем и , наносим на график и соединяем со штриховой линией:

Для построения линии падения максимальной упругости Е сначала вычисляют температуры на границах слоев ограждения, по формуле:

, (2.14)

где - средняя температура воздуха за соответствующий период, для периода с отрицательными температурами , для периода с положительными температурами .

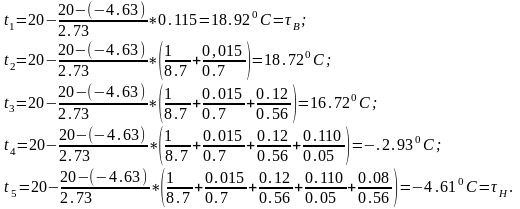

Тогда для периода с отрицательными температурами:

По вычисленным температурам по прил. 7 определяется Е, который наносим на график:

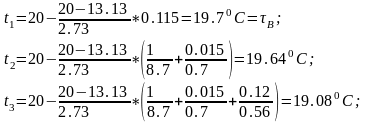

Для периода с положительными температурами:

Тогда упругости водяного пара:

Т.к. в период отрицательных температур линии е и Е пересекаются, то может иметь место выпадение конденсата внутри ограждения. В этом случае из точек и проводим касательные к линии Е. Точки касания и выделяем зону конденсации влаги в ограждении. Линия - - - представляет собой линию действительного падения упругости водяного пара в ограждении.

При наличии зоны конденсации необходимо определить количество влаги, конденсирующейся в ограждении при стационарных условиях диффузии водяного пара. Количество пара, поступающего к зоне конденсации из помещения, вычисляется по формуле:

, (2.15)

где =2.45 - сопротивление паропроницанию от внутренней поверхности до границы зоны конденсации, (м² ∙ ч ∙ Па)/мг.

Тогда для периода с отрицательными температурами:

Количество пара, уходящего из зоны конденсации наружу, вычисляется по формуле:

, (2.16)

где =0,324 - сопротивление паропроницанию от границы зоны конденсации - до наружной поверхности.

Удельное количество конденсирующейся влаги:

(2.17)

Для периода с положительными температурами:

Высыхание будет идти в обоих направлениях, по направлению к наружной и внутренней поверхности ограждения:

Если то годовой баланс влаги в ограждении будет нормальным т.к. Соотношение удельных потоков фактически выражает соотношение удельных скоростей процессов сорбции и десорбции влаги (сушки) в ограждающей конструкции.

Литература.

1. Богословский В.Н. Строительная теплофизика.- М.: Высшая школа, 1982. – 415 с.

2. Фокин К.Ф. Строительная теплотехника ограждающих частей зданий.- М: Стройиздат, 1973.-287с.

3. Ильинский В.М. Строительная теплофизика.- М.: Высшая школа, 1974. – 319 с.

4. СНиП 11-3-79*.Строительная теплотехника / Минстрой России. – М.: ГП ЦПП, 1996. – 29 с.

5. СНиП 23-02-2003. Тепловая защита зданий. – СПб.: Издательство ДЕАН, 2004. – 64 с.

6. СП 23-101-2004. Проектирование тепловой защиты зданий. – М. 2005г., - 140 с.

7. СНиП 2.01.01.-82. Строительная климатология и геофизика.- М.: Стройиздат, 1983. – 136 с.

8. СНиП 23-01-99*. Строительная климатология / Госстрой России. – М.: ГУП ЦПП, 2000. – 96 с.

9. Строительная теплофизика: Методические указания к курсовой работе для студентов спец. 290700 / Сост.: Р.А.Садыков, Р.В.Иванова – Казань: КГАСУ, 2008. – 39 с
