Билет №20

Qw 1. Рабочее оборудование кранов. Крюки стропы бадьи траверсы. Конструкции. Расчет. Технология применения.

Рабочие органы кранов представляют собой грузозахватные устройства для единичных штучных грузов или группы грузов (крюки, траверсы, захваты и т.п.) или ёмкости в которые помещают грузы ( ковши, бадьи, грейферы)

Существует два вида рабочих органов:

  1. Представляющие собой грузозахватные устройства. Крюк является основным рабочим органом части крана. Груз подвешивается к крюку непосредственно или при помощи стропов. Крюки бывают однорогие и двурогие. Размер крюка зависит от максимальной грузоподъёмности крана.

  2. Дополнительно подвешивающиеся к грузозахватным устройствам машины (оснастка). Грузы или ёмкости с грузом подвешиваются к крюкам или скобам при помощи цепных или канатных стропов или траверса.

Стропы. Канатные стропы представляют собой отрезки стального каната, которые вверху присоединены к кольцу, надеваемому на крюк крана, внизу каждый отрезок имеет крюк для присоединения к поднимаемому грузу. Таких отрезков может быть 2, 3 и более в зависимости от типа, формы, размеров и массы груза.

При симметричной подвеске груза усилие в каждой ветви стропы

S = G/(m∙cosα) = K∙G/m

K – коэф-нт характериз. Угол наклона стропа к вертикали.

G – Масса груза

m – Количество ветвей

α – Угол между ветвью стропы и вертикалью.

Цепные стропы выполняют из стальных некалиброванных цепей.

Траверсы

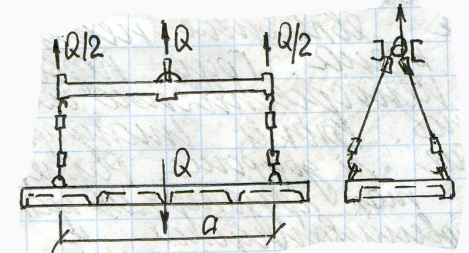

Н апряжения, возникающие в траверсе, зависят от способа подвески ее к крюку. Если траверса подвешена на канатах, направленных вертикально, то её расчёт на изгиб:

σ = М/W ; M = G∙a/4

W - момент сопротивления балки траверсы.

М – максимальный изгибающий момент.

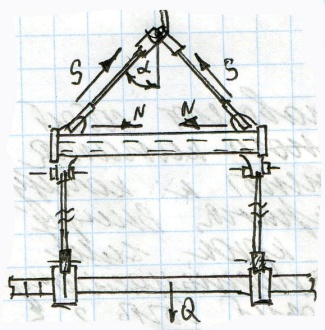

Если траверса подвешена на канатах, направленных под углом к вертикали, то возникают усилия, действующие вдоль неё, что вызывает дополнительно продольный изгиб траверсы. Напряжения от продольного изгиба, возникающие в траверсе :

τ = T/F∙φ

T – Усилие, действующее вдоль траверсы.

F – площадь сечения траверсы

φ – Коэф-нт устойчивости при изгибе

Траверсы выполняют различными для подъёма груза разной массы и конфигурации. Для подъёма груза сложной конфигурации применяют трёхногие траверсы.

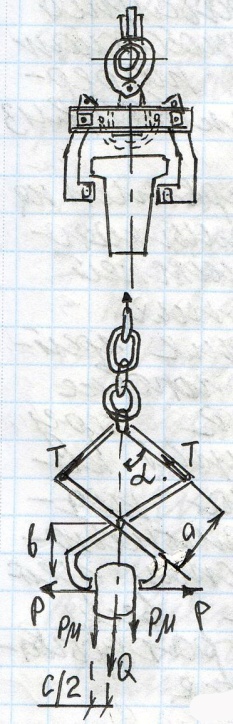

Захваты.

З ахваты используют для поднятия грузов. Для подъема массовых однотипных грузов применяют захваты в виде клещей. При подъёме груз удерживается в клещах силой трения, поэтому необходимо, чтобы усилие

G – масса груза. μ – к-нт трения.

Усилие можно определить из уравнения равновесия системы:

-T∙a+P∙b-P∙μ∙C/2 = 0

Уравнение можно переписать, приняв, что Т = G/2∙cosα.

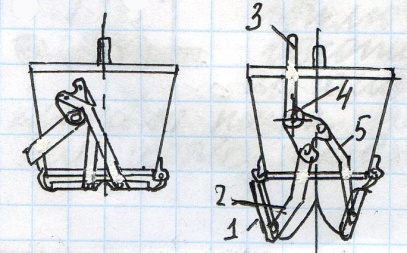

Б адьи. Используют для перемещения сыпучих кусковых и пластичных материалов. По конструкции бадьи бывают опрокидными и с раскрывающимся днищем.

1-створки днища

2,5-запорные рычаги.

3-рычаг для открывания и закрывания створок

4-ось

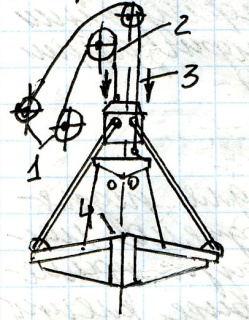

Г рейферы.

Применяют для массового перемещения сыпучих материалов. Они загружаются и разгружаются автоматически. Двухканатный грейфер подвешивается к двухбарабанным или двум однобарабанным лебёдкам – 1 на поддерживающем – 2 и замыкающем – 3 канатах.

Поддерживающий канат 2 закреплён на верхней головке грейфера. Замыкающий канат 3 прикреплён к нижней головке грейфера 4. Для создания большего усилия замыкания грейфера в верхней и нижней головке имеются блоги полиспаста, через которые проходит замыкающий канат. Когда грейфер висит на поддерживающем канате, а замыкающий канат освобожден, челюсти грейфера под действием их веса и грунта раскрываются и материал высыпается.

Qw 2. Подъёмники. Схемы. Назначение. Технические характеристики. Технология работы.

Стропильные подъёмники используют для подъёма строительных материалов и для подачи сыпучих материалов в смесительные машины, для монтажных работ и т.д.

Классификация строительных подъёмников

По способу установки:

  • Свободностоящие

  • Приставные

По назначению:

  • Грузовые

  • Грузопассажизские

По конструкции направляющих:

  • Мачтовые

  • Шахтные

  • Струнные

По типу привода:

  • Реечные

  • Канатные

Свободностоящий мачтовый подъёмник.

Г рузоподъёмность 300 кг., высота подъёма до 10 м., монтаж и демонтаж подъёмника занимает не более 10 минут. На подъёмнике установлен конечный выключатель, ограничивающий высоту подъёма, а также аварийные автоматические устройства для остановки платформы при обрыве каната.

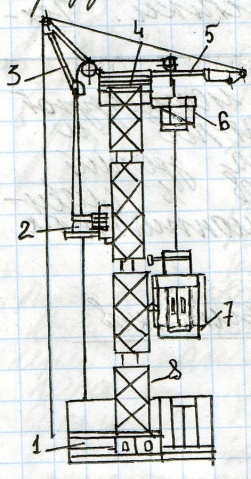

Грузопассажирские подъёмники

1 -опорный блок, 2- противовес, 3- стойка, 4 – гловка, 5 – стрела, 6 – подвесная площадка, 7 – кабина, 8 – мачта.

Поднимают не только строительные материалы, но и рабочих. Грузоподъёмность до 800 кг., груза и до 10 чел. Скорость подъёма 35 м/мин., подъём кабины осуществляется при помощи лебёдки оборудованной колодочным и электромагнитными тормозами. Если скорость кабины увеличивается более чем на 15% от номинальной – кабина останавливается.

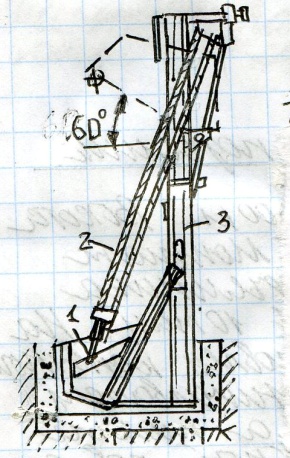

Ковшовые подъёмники.

1 – ковш, 2 – канат, 3 – направляющие.

Применяют для подъёма сыпучий материалов, растворов в бункера, смесительные машины и грохоты. Объём ковша 1 куб.м. Скорость подъёма 60 м/мин. Подъёмник устанавливают в углубление в которое опускают ковш. Ковш поднимают при помощи каната по направляющим. Для выгрузки ковша направляющие на определённой высоте имеют изогнутую форму, благодаря чему ковш опрокидывается.

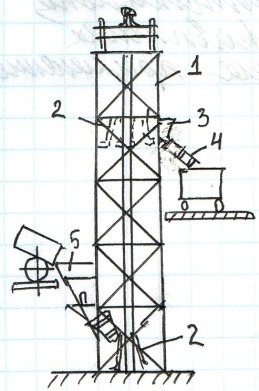

Шахтные подъёмники.

1 – шахта, 2 – клеть, 3 – опрокидывающийся ковш, 4 – разгрузочный лоток, 5 – приёмный лоток.

Применяют для подъёма сыпучих материалов и растворов на высоту 100м. и выше. Масса поднимаемого груза достигает 3т, скорость подъёма 30 м/мин., Ковш с грузом помещается на площадке или в клети, кот. движется внутри металлической шахты, внизу заглубленной в грунт. К шахте прикреплено приёмное устройство для разгрузки материалов из транспортных средств прямо в приёмное устройство. Выгрузка осуществляется через проёмы в шахте, которые опрокидывают ковш. В местах опрокидывания отсутствуют стойки, которые защищают от опрокидывания и материал из ковша высыпается на разгрузочный лоток.

Монтажные вышки и гидроподъёмники. (Специальные подъёмники) Они предназначены для подъёма 1 или 2 рабочих при выполнении строительно-монтажных работ. Монтажные вышки устанавливают на автомобили или трактора. Поднимает груз до 500 кг.

Вышка представляет собой устройство из 5 труб. Люлька закреплена на центральной трубе. Трубы выдвигают по вертикали при помощи канатов и лебедок. Привод лебёдки осуществляется через двигатель автомобиля. Груз поднимается отдельной лебёдкой.

Гидроподъёмники позволяют перемещать люльку не только вертикально, но и в различных направлениях. Они имеют более широкое применение.
