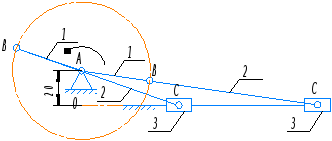

  1. Построить два крайних положения ползуна 3 дезаксиального кривошипно-ползунного механизма при lAB=40 мм, lBC=100 мм, h=20 мм.

Для построения крайних положений механизма необходимо:

проставить точку опоры A и прямую траектории точки C;

из точки A построить дугу до пересечения с прямой траектории точки C радиусом lBC–lAB;

из точки пересечения дуги и прямой через точку A построить отрезок BC длиной lBC;

из точки A построить отрезок AB в точку B длиной lAB;

из точки A построить дугу до пересечения с прямой траектории точки C радиусом lBC+lAB;

из точки пересечения дуги и прямой через точку A построить отрезок BC длиной lBC;

из точки A построить отрезок AB в точку B длиной lAB.
