21 Способы измерения горизонтальных углов

Отдельного горизонтального угла	Н ескольких горизонтальных углов с точки состояния	И змерение или отложение отдельного горизонтального угла с повышенной точностью
Способ приемов	Способ круговых приемов	Способ повторений

Измерение горизонтальных углов способом прием

Способ приемов включает два полуприема (при КП и КЛ)

1-й полуприем (КЛ):

- визирование на точку правого направления, снятие и запись отсчета по ГК;

- визирование на точку левого направления, снятие и запись отсчета по ГК;

- вычисление значения угла в полуприеме:

2-й полуприем (КП):

Действия аналогичные первому полуприему.

- (вычисление) оценка допустимых расхождений

, где t-точность снятия отсчета; t=0,5’

- вычисление значения угла в приеме

22

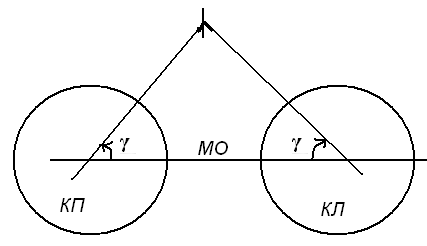

Измерение угла наклона

Последовательность измерения:

- навести на точку, снять отсчет по ВК (КЛ);

- навести на точку, снять отсчет по ВК (КП);

- вычислить МО ВК:

(для 2T30)

(для Т30)

- вычислить значение угла наклона:

Основной критерий точности измерения вертикальных углов - сходимость значения МО (ВК).

28

Обратная геодезическая задача

27

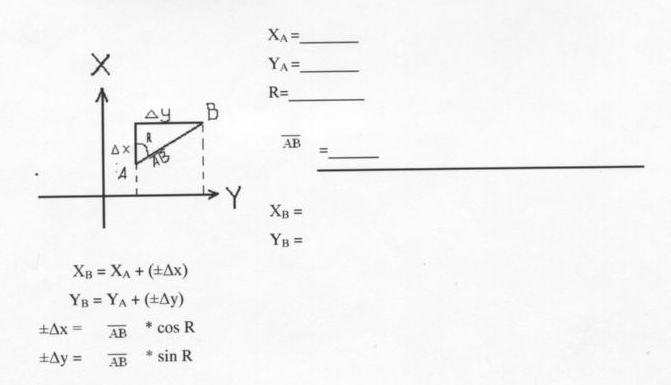

Прямая геодезическая задача

29

Теодолитная съемка, ее сущность

Теодолитной называется горизонтальная (контурная) съёмка местности, в результате которой получаем план с изображением ситуации местности (контуров и местных предметов) без рельефа.

Масштабы выполнения съёмки: 1:5000 – 1:500

Съёмка применяется:

-на равнинной местности в условиях сложной ситуации и на застр. террит.

-в населённых пунктах, на строит. площадках

Точками планового съёмочного обоснования (ТСО)

-точки теодолитного хода

Теодолитный ход: ломанная линия точки поворота, которой закреплены на местности временными знаками (деревянными колышками) между которыми измерены расстояния и горизонтальные углы.

Виды ходов: -по точности теодолитные ходы подразделяются на разряды

- ходы 1 разряда с относительной погрешностью не ниже 1/2000

- по форме различают следующие виды ходов:

- разомкнутый ход (начало и конец опираются на пункты ГГС и ГСС)

- замкнутый ход (полигон) – сомкнутый многоугольник, обычно примыкающий к пункту ГГС, ГСС

- висячий ход – один из концов которого примыкает к пункту ГГС

Схемы теодолитных ходов

Выбор формы хода зависит от характера территории объекта. Проложение висячих ходов допускается в отдельных случаях при съемке неответственных объектов.

Содержание теодолитной съемки

- подготовительные работы - полевые работы - камеральные работы

Подготовительные работы: - выбор масштаба съемки исходя из требуемой точности

изображения ситуации

- подбор и изучение имеющихся планов, карт, профилей, опорной сети

- составление схемы опорной сети

- составление схемы теодолитных ходов (предварительный

проект полевых работ)

- подготовка приборов (теодолит, ленту, колышки)

Полевые работы: - рекогносцировка местности и закрепление точек теодолитных ходо

- привязка теодолитных ходов к пунктам ГГС

- прокладка теодолитных ходов на местности

- съемка ситуации местности

Камеральные работы: - вычисление координат вершин теодолитного хода

- построение плана теодолитной съемки

30

Виды теодолитных ходов

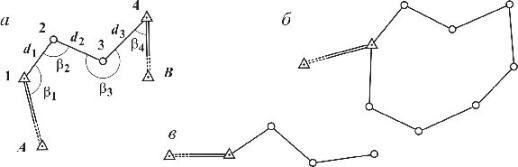

Схемы теодолитных ходов: а – разомкнутого; б – замкнутого; в– висячего.

По форме теодолитный ход может быть разомкнутым - опирающимся на два исходных пункта и два исходных направления (рис. 6.5 а); замкнутым - опирающимся на один исходный пункт и одно направление (рис. 6.5 б); висячим - разомкнутым ходом, опирающимся на один исходный пункт и одно направление (рис. 6.5 в). Теодолитные ходы могут образовать систему теодолитных ходов с узловыми точками в местах их соединения (см. рис. 6.2 б).

1. Рекогносцировка – осмотр местности с целью знакомства с объектами съемки, отыскания пунктов ГГС, окончательного выбора точек теодолитных хода.

Требования при выборе точек теодолитного хода:

- взаимная видимость между смежными точками

- удобство измерения расстояния между точками

- длины сторон 20 ÷ 350 м

- углы наклона местности минимальные до 50

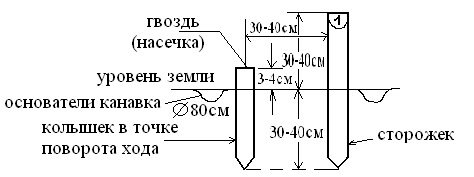

Закрепление точек хода

31

Правила прокладки теодолитного хода

1. Прокладка теодолитного хода – это производство усл.измен. измерений

Угловые измерения:

- гор.углы измеряются (Т15, Т30, 2Т30) одним полным приемом (способом приемов)

Δβ = βкл – βкл ≤ 45" (1,5 t)

- центрирование теодолита выполняют нитяным отвесом или оптическим центриром с погрешностью не более 5 мм; (чем стороны короче и чем ближе угол β к 180 градусам, тем тщательнее нужно центрировать)

- визирование в нижнюю часть вехи;

- βср. Определяют до снятия прибора с точки;

- все записи ведут в журнале измерения горизонтальных углов

Линейные измерения:

- длины линий измеряют компарированными лентами (оптическими дальномерами) дважды с контролем;

- оценка точности измерений линий:

Ход 1 разряда – 1:2000 (местность со средними условиями)

Ход 2 разряда – 1:1000 (местность с неблагоприятными условиями)

- измерение углов наклона линий ν < 5° (эклиметром)

ν > 5° (теодолитом по ВК)

- неприступные расстояния – косвенным способом;

- все записи ведут в ведомости измерения длин сторон хода.

32

Привязка теодолитных ходов к пунктам ГГС - для получения координат точек хода в государственной системе и осуществления контроля измерения.

Сущность привязки состоит в передаче с пунктов ГГС координат и дирекционного угла на одну из точек теодолитного хода.

X, Y, α _ГГС – выписывают из каталога.

Характерные случаи привязки

а) теодолитный ход непосредственно примыкает к пункту ГГС

X_AY_A

α_A–1 = α_(AB) + φ_A

Контроль измерения примычного угла

(φ_A + φ_A’ ) – 360° ≤ ±1’

б) теодолитный ход проложен между двумя пунктами ГГС

в) Теодолитный ход не примыкает к опорной сети

1) – от ближайшего пункта ГГС прокладывают специальный привязочный ход.

2) – от ближайших пунктов ГГС решают прямую засечку

3) от ближайших пунктов ГГС решают обратную засечку

33

Способы съемки ситуации в теодолитной съемке.

Съемка ситуации местности заключается в определении положения точек контуров и местных предметов относительно вершин и сторон теодолитного хода.

Съемка может приводиться – одновременно с прокладкой теодолитного хода;

– независимо.

Результаты съемки заносят в схематичный чертеж - абрис.

Абрис является основным документом съемки и служит материалом для составления плана местности.

Способы съемки:

1. Способ перпендикуляров.

2. Способ полярных координат

3. Способ биполярных координат (засечек)

4. Способ створов (промеров)

23

Цель линейных измерений – определение горизонтальных расстояний (проложений)
