4. Магнитоэлектрические амперметры
Простейшая схема включения измерительного механизм для измерения тока получается при пропускании непосредственно по обмотке рамки всего измеряемого тока. По такой схеме работают приборы, предназначенные для измерения самых малых токов, — микроамперметры и миллиамперметры.
Верхние пределы измерения таких приборов обычно не превосходят 20—50 ма, так как в противном случае становится заметным влияние нагрева током на упругие свойства спиральных пружин.
Для измерения больших токов применяют шунты — специальные, относительно малые сопротивления, включаемые параллельно с измерительным механизмом в цепь измеряемого тока (рис. ). Сопротивление шунта должно быть подобрано так, чтобы через него проходила большая часть измеряемого тока.
Имеем, что измеряемый ток равен:
I = I0 ((r0+rш)/rш) = I0n (10)
Где n= r0+rш/ rш —коэффициент шунтирования — число, на которое нужно умножить показание прибора, чтобы получить значение измеряемого тока. Обычно n выбирают целым удобным числом; 2, 5, 10 и т. д. При заданном n и известном сопротивлении прибора г0 нетрудно определить сопротивление шунта
rш= r0/ n-1
Шунты обычно делают из манганина, материала с ничтожно малым температурным коэффициентом. По конструкции и условиям применения шунты бывают однопредельные и многопредельные, внутренние и наружные, индивидуальные и калиброванные.
Внутренние шунты, монтируемые в корпусе прибора, изготовляются на токи примерно до 100 а и могут быть как однопредельными (для щитовых приборов), так и многопредельными (для переносных приборов). На рис. 1 ,а показан внутренний шунт на 3 а, 45 мв в виде спирали из манганиновой проволоки. Наружные шунты изготовляют на самые различные токи — вплоть до тысяч ампер. Обычно такие шунты состоят из двух массивных латунных или медных наконечников с болтами для подключения проводов или шин. Между наконечниками впаяны серебром пластины или стержни из манганина. Измерительный прибор присоединяется к шунту при помощи соединительных проводов, для чего на наконечниках шунта делают отдельные, так называемые потенциальные зажимы, между которыми точно подогнано номинальное сопротивление шунта. Необходимость в отдельных потенциальных зажимах обусловлена здесь теми же причинами, в силу которых такие зажимы делаются у всех образцовых сопротивлений. По этим причинам в конструктивном отношении шунты всегда делают в виде четырехза-жимных сопротивлений. На рис. 1 ,6 показан наружный шунт на 1 000 а, 75 мв; здесь 1 — отверстия для подключения проводов или шин, 2 -г- потенциальные зажимы.

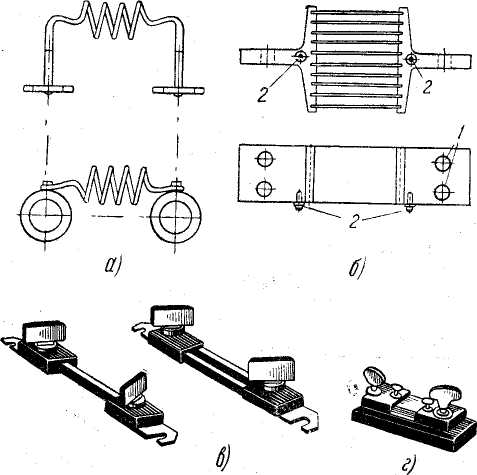

Рис. 9 Различные виды шунтов.
Каждый шунт изготавливают на определенное номинальное значение тока, являющееся для него верхним пределом измерения. Поскольку сопротивление шунта неизменно, измеряемый ток создает на его потенциальных зажимах падение напряжения, пропорциональное току. Поэтому измерение тока в этом случае удобно рассматривать как измерение милливольтметром падения напряжения на шунте и характеризовать шунт номинальным током и номинальным падением напряжения от этого тока.
В зависимости от условий применения шунты бывают индивидуальные и калиброванные. Индивидуальный шунт пригоден только для того прибора, который с ним градуирован. Точной подгонки такие шунты обычно не требуют. Калиброванные шунты имеют определенное номинальное падение напряжения и пригодны для присоединения к любому прибору, имеющему такой же предел измерения и сопротивление, соответствующее формуле (1). Учитывая, что в милливольтметрах, предназначенных для работы с шунтами, ток полного отклонения не превышает 5—20 ма, при измерении относительно больших токов сопротивлением прибора часто пренебрегают.

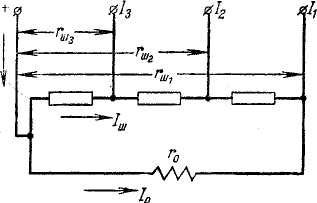

Рис.10 Схема трехпредельного ступенчатого шунта
Калиброванные шунты обычно изготавливают на номинальные напряжения 45, 75, 100 и 150 мв. По точности подгонки эти шунты согласно ГОСТ 1845-59 делятся на шесть классов: 0,02; 0,05; 0,1; 0,2; 0,5 и 1,0. Цифровое обозначение класса означает величину допустимого отклонения сопротивления шунта от его номинального значения в процентах.
Переносные приборы обычно снабжаются набором наружных шунтов, позволяющих при помощи одного прибора производить измерения токов в широком диапазоне. Наружные шунты для переносных приборов делают однопредельными и многопредельными (на небольшие токи) и часто снабжают вместо потенциальных зажимов специальными наконечниками для присоединения непосредственно к зажимам прибора.
На рис.10 — схема трехпредельного ступенчатого шунта. Шунт имеет три сопротивления, включаемые в зависимости от предела измерения. У переносных приборов с внутренними многопредельными шунтами переключение пределов производится при помощи штепсельного или рычажного переключателя.
Шкалы щитовых однопредельных амперметров обычно градуируют вместе с шунтом так, что показания их сразу дают значения измеряемого тока; шкалы переносных многопредельных приборов градуируют в делениях и для каждого шунта должна быть определена соответствующая цена деления.
