Композиция перспективы
Перспективное изображение должно отвечать своему основному назначению — создавать достоверное представление о проектируемом сооружении и наиболее полно и выразительно представить его внешний облик иобъемно-пространственную структуру здания, а также композиционную связь с окружающей застройкой.
Выбор положения точки зрения. Приступая к построению перспективы, следует выбирать точки зрения, наиболее точно раскрывающие авторский замысел. Однако при этом должно выполняться основное требование — точка зрения должна быть реальной. Она должна соответствовать существующей или запроектированной планировочной ситуации и наиболее характерным пунктам улицы или площади с интенсивным переходным движением.
Следует сначала мысленно проследить, как будет выглядеть проектируемое здание с различных пунктов улицы, а затем выполнить два-три эскиза небольшого размера без разработки деталей, но с точным перспективным построением. Подобная предварительная, но очень важная часть работы должна проходить по следующей примерной схеме.

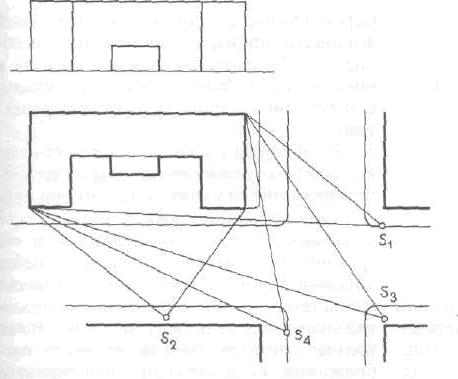

На рис. 315 на плане показаны различные положения зрителя и перспективные схемы, соответствующие каждой из четырех точек зрения.
Первая схема (точка St) показывает вид здания сбоку.
При этом оказывается скрытой основная часть главного фасада с входом в здание. Перспектива не может дать достаточно полного представления о композиции здания.
На второй схеме (S2) представлен вид здания с главного фасада. Здесь хорошо показан основной фасад, но мы не видим бокового и не представляем себе объема здания в целом.

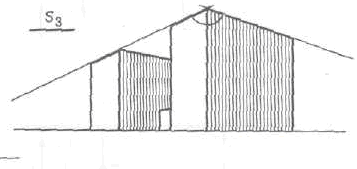

На третьей схеме (S3) — угловая перспектива здания.
Видны оба фасада, однако вследствие того, что перспективный ракурс обоих фасадов одинаков, перспектива здания оказалась не-выразительной и композиционно безразличной.
Кроме того, ближний ризалит закрывает входную часть здания.

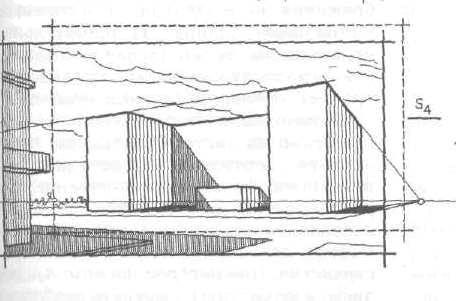

Наиболее удачной следует считать точку S4.
Все эти схемы должны быть прослежены и проанализированы автором. Затем на эскизе определяют композицию изображения: намечают окружение здания (антураж), общий характер светотени, а также рамку, обрамляющую перспективное изображение (см. рис. 315, схема S4).
Если подобная проверка даст положительные результаты, переходят к выполнению основной перспективы. Если же окажется, что композиция проектируемого здания на перспективе выглядит недостаточно выразительной, не следует искусственно "подправлять" перспективу, достигая при этом лишь внешнего эффекта изображения; необходимо обратиться к самому проекту и внести в него необходимые коррективы, а затем снова проверить их в перспективе.

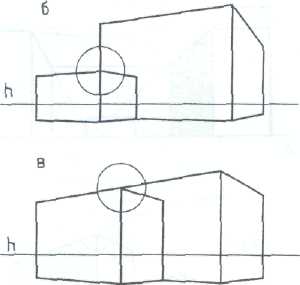

Необходимо учесть также, что при выборе положения точки зрения на планировочной ситуации могут возникнуть случайные совпадения в перспективе отдельных элементов здания или его граничных контуров, слияние ребер объемов здания в одну линию, а также совпадение линии горизонта с горизонтальными членениями (рис. 316).
Это не только снижает выразительность изображения, но и затрудняет восприятие композиции здания. Незначительное перемещение точки зрения в пределах данного участка плана, как правило, устраняет эти отрицательные моменты.
