Тени прямых частного положения.
Тени от прямых частного положения на плоскости проекций довольно часто встречаются на различных архитектурных деталях и фрагментах.
Тень отрезка прямой, перпендикулярного плоскости проекций, совпадает с проекцией луча на эту плоскость (рис 191, а).
Тень отрезка прямой, параллельного плоскости проекций, равна и параллельна самому отрезку (рис. 191, б).
Тень отрезка горизонтальной прямой, расположенного под углом 45°к фронтальной плоскости проекции, располагается на этой плоскости с уклоном 1:2 (рис. 191, в).
Тень отрезка горизонтальной прямой, параллельной лучевой проецирующей плоскости, в зависимости от ее положения или совпадает с проецирующим следом этой плоскости, или расположена перпендикулярно оси проекций, как в данном примере (рас. 191, г)
Все указанные выше особенности построения теней от прямых частного положения остаются неизменными при аналогичном положении прямых относительно другой плоскости проекций.
Рассмотрим первый случай и отметим следующие его особенности:
Проекция падающей тени на любую поверхность от прямой, перпендикулярной плоскости проекций, совпадает с проекцией луча на эту плоскость, а на другой плоскости проекций повторяет контур нормального сечения этой поверхности, повернутый влево.
На рис. 192 световые лучи, проходящие через вертикальную прямую АВ, образуют горизонтально проецирующую лучевую плоскость Р.
Эта плоскость пересекает профиль цоколя здания по линии, которая на плане совпадает с
проекцией луча, а на фасаде повторяет контур нормального сечения (профиль цоколя), повернутый влево.
На рис. 193 приведен аналогичный пример построения падающей тени на ступенях лестницы (третья, профильная проекция дана для большей наглядности).
Теневыми образующими, разделяющими на объемной форме освещенную и затененную части поверхности, являются вертикальное АС и горизонтальное АВ ребра боковой стенки.
Тень от точки А падает на вертикальную плоскость (подступенок) лестницы.-
Чтобы построить падающую тень от вертикального ребра АС на ступенях лестницы, надо провести через это ребро горизонтально проецирующую лучевую плоскость Р.
На плане горизонтальная проекция контура тени совпадает со следом плоскости, а на фасаде тент повторит контур профиля лестницы (см. вид сбоку).
Тень на фасаде от горизонтального ребра АВ также совпадает с проекцией луча, а на плане повторяет профиль лестницы.
4.Тень от плоской фигуры на параллельную ей плоскость.
Вид тени от плоской фигуры зависит как от ее формы и положения в пространстве, так и от формы поверхности, на которую падает тень.

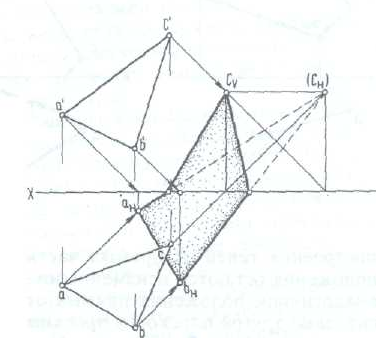

На рис. 194 построена падающая тень от плоскости общего положения, заданной треугольником ABC на плоскости проекций.
Тени от вершин треугольника оказались на разных плоскостях проекций.
Построение тени треугольника следует вести в той же последовательности, как и построение тени прямой (см. рис. 190, 6).
Сначала строят тень на плоскости Н, включая и часть мнимой тени, а затем строят тень на плоскости V.
Тень треугольника преломится и перейдет с плоскости Н на плоскость V.

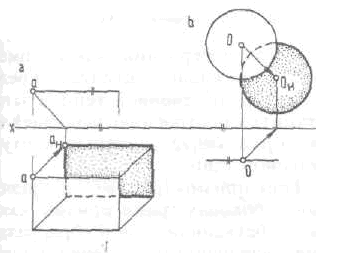

Тень, падающая от плоской фигуры на параллельную ей плоскость, тождественна самой фигуре. Эта закономерность дает возможность значительно сократить построения.
Достаточно построить тень от одной точки фигуры, а затем изобразить равную (конгруэнтную) ей фигуру — контур падающей тени (рис. 195).
5.Общие случаи построения теней от плоских фигур.
