5 Заключение
В данной дипломной работе была разработана и отлажена программа, отвечающая требованиям задания, обладающая должным функционалом и графическим интерфейсом. Возможности языка С++ позволили наделить программу должными функциями, а использование инструментария Qt увеличило скорость разработки. Быстродействие программы обеспечено многопоточной структурой, надежность установлена при помощи контрольных тестов с помощью специально разработанной программы-эмулятора пульта «КОРТ-М». Следует отметить, что, несмотря на то, что программа разрабатывалась в среде Microsoft Visual Studio и предназначена для выполнения на компьютерах с операционной системой семейства Windows NT, она может быть перенесена на иные операционные системы (UNIX-системы, Mac OS X, Android) путем простой компиляции исходного кода программы в соответствующих ОС.
Использование данной программы снимает с плеч инженеров-конструкторов работу по тестированию корректности работы приборов пульта, что ускоряет производственный процесс и исключает возможность ошибок, связанных с человеческим фактором. Весь комплекс тестов может быть выполнен с помощью пары щелчков мышью, отчеты тестирования сохраняются в файловом виде.
С экономической точки зрения трудоемкость разработки программы составила 169,21 часов, себестоимость – 112621 рубль 89 копеек.
Использование ЭВМ в управлении и тестировании контрольно- испытательной аппаратуры позволяет экономить материальные и человеческие ресурсы, так как рутинная, требующая долгой концентрации внимания работа, выполняется программой быстро и с соответствующими показателями надежности.
Список литературы
Жасмин Бланшет, Марк Саммерфилд Qt 4 Программирование GUI на С++. 2 издание, 2008
Кардаш Г.Г. Методические указания по курсовому и дипломному проектированию по предмету “Экономика отрасли”, 2003
Электронная документация Qt – Qt Assistant
ПРИЛОЖЕНИЕ А
(обязательное)
Листинг программы
/************************************************************************
ДИПЛОМНАЯ РАБОТА
Разработал: Сириченко Н.В.
Версия: 2.00
Дата последних изменений: 22.04.2012
Название: Программа тестирования приборов пульта КОРТ-М
Задание: Необходимо создать программу для опрашивания приборов пульта сигналами команд, составления отчетов о тестировании на основании принятых ответов.
************************************************************************/
/************************************************************************
ОСНОВНАЯ ПРОГРАММА
************************************************************************/
#include <Windows.h>
#include <QTextCodec.h>
#include <QApplication.h>
#include "GeneratedFiles\moc_MainDialog.cpp"
int main(int argc, char *argv[])
{
QApplication a(argc, argv);
MainDialog Window;
// Установка кодировки
QTextCodec *codec=QTextCodec::codecForName("Windows-1251");
QTextCodec::setCodecForLocale (codec);
QTextCodec::setCodecForCStrings (codec);
QTextCodec::setCodecForTr (codec);
// Кодировка - конец
if (argc==1)
Window.showWindow();
else
{
Window.hideMode();
return 0;
}
a.exec();
return 0;
}
/************************************************************************
ОБРАБОТЧИКИ СОБЫТИЙ ДИАЛОГОВОГО ОКНА
************************************************************************/
#include "GeneratedFiles\ui_MainDialog.h"
#include "XMLParser.h"
#include "GeneratedFiles\moc_COMProcessing.cpp"
class MainDialog:public QDialog
{
Q_OBJECT
private:
Ui_MainDialog Window;
int Tablerow;
XmlParser Parser;
SenderReciever COM;
progressBars Bars;
bool hiding;
public:
MainDialog ()
{
Window.setupUi(this);
Window.ListOfTables->hideColumn(1);
Tablerow=-1;
QObject::connect(Window.ListOfTables, SIGNAL (cellClicked (int,int)), this, SLOT (SetDataToTable(int,int)));
QObject::connect(Window.portNum, SIGNAL (currentIndexChanged(int)), this, SLOT (Activate(int)));
QObject::connect(&COM, SIGNAL (lockStartButton(bool)), this, SLOT (lockStartButton (bool)));
QObject::connect(&COM, SIGNAL (unlockStopButton(bool)), this, SLOT (unlockStopButton(bool)));
QObject::connect(&COM, SIGNAL (lockStepChooser(bool)), Window.cycleMode, SLOT (setDisabled (bool)));
QObject::connect(&COM, SIGNAL (finished()), this, SLOT (deactivated()));
QObject::connect(&COM, SIGNAL (currentTable(QString)), &Bars, SLOT(NewTable(QString)));
QObject::connect(&COM, SIGNAL (currentCommand(QString)), &Bars, SLOT(NewCommand(QString)));
QObject::connect(&COM, SIGNAL (gProgressValue(int)), &Bars, SLOT (setGeneralProgress(int)));
QObject::connect(&COM, SIGNAL (cProgressValue(int)), &Bars, SLOT (setCurrentProgress(int)));
QObject::connect(&COM, SIGNAL (timeToCloseBars()), this, SLOT (CloseTheBars()));
}
public slots:
void showWindow ()
{
Window.autoMode->setDisabled(true);
Window.manualMode->setDisabled(true);
Window.ListOfTables->setDisabled(true);
Window.DataTable->setDisabled(true);
Window.StartButton->setDisabled(true);
Window.ModeLabel->setDisabled(true);
Window.ChangeMode->setDisabled(true);
Window.ChangeTable->setDisabled(true);
Window.StopButton->setDisabled(true);
Window.cycleMode->setDisabled(true);
QFile settings(QCoreApplication::applicationDirPath()+'/'+"settings.txt");
int numb=0;
if (settings.open(QFile::ReadOnly))
{
QTextStream set(&settings);
set>>numb;
if (numb)
Window.portNum->setCurrentIndex(numb);
settings.close();
}
this->show();
}
void SetDataToTable (int row, int column)
{
if (COM.isRunning())
COM.terminate();
Window.ListOfTables->setDisabled(true);
if(Tablerow!=row)
{
Window.DataTable->setEnabled(true);
Tablerow=row;
QString path = Window.ListOfTables->item(row,1)->text();
ClearTable (Window.DataTable);
Parser.GetData(path, Window.DataTable);
Window.StartButton->setEnabled(true);
}
Window.ChangeTable->setDisabled(false);
Window.cycleMode->setDisabled(false);
}
void ClearTable (QTableWidget *table)
{
QTableWidgetItem *item;
while (item=table->item(0,0))
{
table->removeRow(0);
}
}
void Activate (int index)
{
if(index&&COM.OpenPort(index))
{
Window.portNum->setCurrentIndex(index);
Window.autoMode->setDisabled(false);
Window.manualMode->setDisabled(false);
Window.ModeLabel->setDisabled(false);
if (Window.manualMode->isChecked())
Window.ListOfTables->setEnabled(true);
QFile settings(QCoreApplication::applicationDirPath()+'/'+"settings.txt");
int numb=0;
if (settings.open(QFile::ReadWrite))
{
QTextStream set(&settings);
set>>numb;
if (index!=numb)
set<<index;
settings.close();
}
}
else
{
Window.autoMode->setDisabled(true);
Window.manualMode->setDisabled(true);
Window.ListOfTables->setDisabled(true);
Window.DataTable->setDisabled(true);
Window.StartButton->setDisabled(true);
Window.ModeLabel->setDisabled(true);
ClearTable (Window.DataTable);
Tablerow=-1;
QMessageBox errorBox;
errorBox.setIcon(QMessageBox::Information);
errorBox.setWindowTitle(QObject::tr("Ошибка открытия COM порта"));
errorBox.setText("Не удалось открыть порт, выберите другой");
errorBox.setStandardButtons(QMessageBox::Close);
errorBox.exec();
}
}
void on_manualMode_clicked ()
{
ClearTable (Window.ListOfTables);
Window.ListOfTables->setEnabled(true);
Window.ChangeMode->setEnabled(true);
Parser.GetTableList (Window.ListOfTables);
Window.autoMode->setDisabled(true);
Window.manualMode->setDisabled(true);
COM.setMode(true);
}
void on_autoMode_clicked ()
{
Window.autoMode->setDisabled(true);
Window.manualMode->setDisabled(true);
Window.ChangeMode->setEnabled(true);
ClearTable (Window.ListOfTables);
Parser.GetTableList (Window.ListOfTables);
Window.ListOfTables->setDisabled(true);
int position=0;
Window.DataTable->setDisabled(false);
for (int i=0; i<Window.ListOfTables->rowCount(); ++i)
{
QTableWidgetItem *currentItem = new QTableWidgetItem (Window.ListOfTables->item(i,0)->text());
currentItem->setTextAlignment(Qt::AlignHCenter | Qt::AlignVCenter);
Window.DataTable->insertRow(position);
Window.DataTable->setSpan(position,0,1,4);
Window.DataTable->setItem(position,0,currentItem);
Window.DataTable->item(position,0)->setBackground(Qt::yellow);
position=Parser.GetData(Window.ListOfTables->item(i,1)->text(), Window.DataTable,position);
}
COM.setMode(false);
Window.StartButton->setDisabled(false);
Window.StartButton->setText("Начать проверку");
Bars.setGeneralProgress(0);
Bars.setCurrentProgress(0);
}
void on_ChangeMode_clicked ()
{
Window.autoMode->setDisabled(false);
Window.manualMode->setDisabled(false);
Window.autoMode->setChecked(false);
Window.manualMode->setChecked(false);
Window.ListOfTables->setDisabled(true);
ClearTable (Window.DataTable);
Window.DataTable->setDisabled(true);
Tablerow=-1;
Window.ChangeTable->setDisabled(true);
Window.cycleMode->setDisabled(true);
Window.StartButton->setDisabled(true);
}
void on_ChangeTable_clicked ()
{
ClearTable (Window.DataTable);
Window.ChangeTable->setDisabled(true);
Window.cycleMode->setDisabled(true);
Window.StartButton->setDisabled(true);
Window.ListOfTables->setDisabled(false);
Window.DataTable->setDisabled(true);
Tablerow=-1;
if (COM.isRunning())
COM.terminate();
}
void on_cycleMode_clicked ()
{
if(Window.cycleMode->checkState())
{
Window.StartButton->setText("Начать проверку");
COM.setCycleSending(true);
}
else
{
Window.StartButton->setText("Послать команду");
COM.setCycleSending(false);
}
}
void on_StartButton_clicked ()
{
hiding = false;
if (!COM.isRunning())
{
COM.setTable(Window.DataTable);
COM.start();
}
else
{
COM.SendNow(true);
}
if (Window.autoMode->isChecked())
{
COM.setTableCount(Window.ListOfTables->rowCount());
Bars.show();
this->setVisible(false);
Bars.exec();
}
}
void on_StopButton_clicked ()
{
if (COM.isRunning())
COM.terminate();
Window.StartButton->setDisabled(true);
Window.StopButton->setDisabled(true);
Window.ChangeTable->setDisabled(true);
ClearTable (Window.DataTable);
Window.ListOfTables->setDisabled(false);
}
public slots:
void lockStartButton (bool a)
{
Window.StartButton->setDisabled (a);
}
void unlockStopButton (bool a)
{
Window.StopButton->setEnabled(a);
}
void deactivated ()
{
Window.ChangeMode->setDisabled(false);
if (COM.isRunning()) COM.terminate();
}
void CloseTheBars ()
{
Bars.close();
if (hiding==false) this->setVisible (true);
}
void hideMode ()
{
if(COM.isRunning())
COM.terminate();
QFile settings(QCoreApplication::applicationDirPath()+'/'+"settings.txt");
int numb=0;
if (settings.open(QFile::ReadOnly))
{
QTextStream set(&settings);
set>>numb;
if (numb)
if (!COM.OpenPort(numb))
{
QMessageBox errorBox;
errorBox.setIcon(QMessageBox::Critical);
errorBox.setWindowTitle(QObject::tr("Ошибка открытия COM порта - программа проверки КОРТ-М"));
errorBox.setText("Запишите корректный номер COM порта в файл settings.txt в папке приложения!");
errorBox.setStandardButtons(QMessageBox::Close);
errorBox.exec();
return;
}else;
else
{
QMessageBox errorBox;
errorBox.setIcon(QMessageBox::Critical);
errorBox.setWindowTitle(QObject::tr("Ошибка открытия COM порта"));
errorBox.setText("Запишите номер COM порта в файл settings.txt в папке приложения!");
errorBox.setStandardButtons(QMessageBox::Close);
errorBox.exec();
return;
}
settings.close();
}
hiding = true;
ClearTable (Window.ListOfTables);
Parser.GetTableList (Window.ListOfTables);
int position=0;
for (int i=0; i<Window.ListOfTables->rowCount(); ++i)
{
QTableWidgetItem *currentItem = new QTableWidgetItem (Window.ListOfTables->item(i,0)->text());
currentItem->setTextAlignment(Qt::AlignHCenter | Qt::AlignVCenter);
Window.DataTable->insertRow(position);
Window.DataTable->setSpan(position,0,1,4);
Window.DataTable->setItem(position,0,currentItem);
Window.DataTable->item(position,0)->setBackground(Qt::yellow);
position=Parser.GetData(Window.ListOfTables->item(i,1)->text(), Window.DataTable,position);
}
COM.setMode(false);
COM.setTableCount(Window.ListOfTables->rowCount());
COM.setTable(Window.DataTable);
COM.setHiding (true);
Bars.setGeneralProgress(0);
Bars.setCurrentProgress(0);
Bars.show();
COM.start();
Bars.exec();
this->close();
}
};
/************************************************************************
ПОТОК ПРОВЕРКИ
************************************************************************/
#pragma once
#include <QElapsedTimer.h>
#include <QTextStream.h>
#include <QTableWidget.h>
#include <QThread.h>
#include <QProcess.h>
#include <QMessageBox.h>
#include <windows.h>
#include <stdio.h>
#include "GeneratedFiles\ui_ProgressBars.h"
HANDLE Port;
int WhichPort, currentRow;
float CountOfTestTables;
COMSTAT St;
bool CycleSending=false, now=true;
bool mode, hiding; //true – ручной режим, false – автоматический режим
class progressBars:public QDialog
{
Q_OBJECT
private:
Ui_ProgressBars BarsWindow;
public:
progressBars ()
{
BarsWindow.setupUi(this);
BarsWindow.generalBar->setValue(0);
BarsWindow.currentBar->setValue(0);
}
void showWindow ()
{
this->show();
}
public slots:
void NewCommand (QString name)
{
BarsWindow.commandName->setText(name);
}
void NewTable (QString name)
{
BarsWindow.tableName->setText(name);
}
void setGeneralProgress (int a)
{
if (a<=100)
BarsWindow.generalBar->setValue (a);
else
BarsWindow.generalBar->setValue (100);
}
void setCurrentProgress (int a)
{
BarsWindow.currentBar->setValue (a);
}
};
class SenderReciever:public QThread
{
Q_OBJECT
private:
QTableWidget *table;
public:
QString getMaskFrom (const QString maskHandler)
{
QString mask;
return mask=maskHandler.left(18);
}
void setTable (QTableWidget *tableWidget)
{
table=tableWidget;
}
void setCycleSending (bool a)
{
CycleSending=a;
}
void setMode (bool a)
{
mode=a;
}
void SendNow (bool a)
{
now=a;
}
bool OpenPort (int num)
{
char path[16];
WhichPort=num;
sprintf(path,"\\\\.\\COM%d",WhichPort);
Port=CreateFileA
(path,
GENERIC_READ | GENERIC_WRITE, //Права доступа 0, //Используется в монопольном режиме
0, //Наследуем родительский дескриптор безопасности
OPEN_EXISTING, //Режим открытия
0, //Для асинхронной работы
0); //Без шаблона
if(Port==INVALID_HANDLE_VALUE)
return false;
//Настройка параметров порта
DCB d;
d.DCBlength=sizeof(DCB);
if(!GetCommState(Port,&d))
return false;
d.BaudRate = 17200; //Скорость работы
d.ByteSize= 8; //Размер "слова"
d.fAbortOnError = true; //Прерывание работы при ошибке
d.fParity = false; //Будет ли использываться четность
d.Parity = false; //Четность
d.StopBits = ONESTOPBIT; //Стоповые биты
if(!SetCommState(Port,&d))
return 1;
//Установка времени ожидания приёма/передачи //данных
COMMTIMEOUTS t = {0};
t.ReadIntervalTimeout=30;
t.ReadTotalTimeoutMultiplier=1;
t.ReadTotalTimeoutConstant=50;
//Настраиваем тайм-ауты порта
if(!SetCommTimeouts (Port, &t))
return false;
SetupComm(Port,1024*1024,1024);
//Очистить принимающий буфер порта
PurgeComm(Port, PURGE_RXCLEAR);
PurgeComm(Port, PURGE_TXCLEAR);
return true;
}
void SendCommand (int CommandRow)
{
QString command;
char commandbuf;
bool ok;
DWORD a;
QColor back;
back.setRgb(170,255,247);
command=table->item(CommandRow,1)->text();
command.remove(4,1);
commandbuf=command.toInt(&ok, 2);
if (!(ok&&WriteFile (Port,&commandbuf,1,&a,0)))
{
table->item(CommandRow,1)->setText("Команда не была отправлена!");
};
table->item(CommandRow,1)->setBackground(back);
table->item(CommandRow,0)->setBackground(back);
if (table->item(CommandRow,4))
msleep(table->item(CommandRow,4)->text().toInt());
}
void GetAnswer (int AnswerRow)
{
QElapsedTimer timer;
bool HasNotAnswer;
DWORD a;
unsigned char buf[255];
QChar zero='0';
timer.start();
do
{
HasNotAnswer=true;
ClearCommError(Port,0,&St);
if(St.cbInQue>=3) //Если буфер не пуст
{
QString toTable;
ReadFile (Port,buf,3,&a,0);
if (a)
{
for (int k=0; k<a; ++k) //Преобразование данных в читаемый вид
{
if (buf[k])
{
QString fromPort;
fromPort+=QString().setNum(buf[k],2);
if (fromPort.size()==8)
toTable+=fromPort;
else
{
int currentSize=fromPort.size();
for (int l=0; l<8-currentSize; ++l)
fromPort.insert(l,zero);
toTable+=fromPort;
}
}
else toTable+="00000000";
if(k!=a-1) toTable+=" ";
}
if(getMaskFrom(toTable)==getMaskFrom(table->item(AnswerRow,2)->text()))
{
table->item(AnswerRow,3)->setText(toTable);
HasNotAnswer=false;
}
}
}
if(timer.elapsed()>5000)
{
table->item(AnswerRow,3)->setText("Нет ответа 5 сек!");
table->item(AnswerRow,3)->setTextAlignment(Qt::AlignHCenter | Qt::AlignVCenter);
break;
}
else continue;
}
while (HasNotAnswer);
if (table->item(AnswerRow,2)->text()==table->item(AnswerRow,3)->text())
{
table->item(AnswerRow,2)->setBackground(Qt::green);
table->item(AnswerRow,3)->setBackground(Qt::green);
}
else
{
table->item(AnswerRow,2)->setBackground(Qt::red);
table->item(AnswerRow,3)->setBackground(Qt::red);
}
}
//Функция выравнивает поток считывания на нужный байт
void synchronization ()
{
unsigned char buf;
bool ok;
DWORD a;
QString IP = "00001100";
QString FF = "11111111", written;
buf=IP.toInt(&ok, 2);
WriteFile (Port, &buf, 1, &a, 0);
buf=FF.toInt(&ok, 2);
WriteFile (Port, &buf, 1, &a, 0);
do
{
ClearCommError(Port,0,&St);
if(St.cbInQue)
{
ReadFile (Port, &buf, 1, &a, 0);
written.setNum(buf,2);
if (written=="11111111")
break;
}
}
while (1);
}
void run ()
{
bool fl;
QColor error;
emit lockStepChooser (true);
emit unlockStopButton (true);
emit lockStartButton (true);
synchronization ();
if (mode)
{ //Ручной режим
if(CycleSending) //Таблица целиком
{
emit lockStartButton (true);
for (int i=0; i<table->rowCount(); ++i)
{
if (i==table->rowCount()-1&&table->item(i,2)==NULL)
break;
if(table->item(i,0)->text()!=" ")
{
SendCommand (i); //Если текущая позиция
//таблицы - команда, послать ее
}
else
if(table->item(i,2))
GetAnswer (i); //Tсли текущая позиция
//таблицы - ответ, считать его
}
}
else
{
currentRow=0;
int rowCount = table->rowCount();
emit lockStartButton (false);
do
{
if (currentRow==rowCount-1 &&
table->item(currentRow,1)==NULL &&
table->item(currentRow,2)==NULL)
break;
fl=false;
if(now)
{
emit lockStartButton (true);
if(table->item(currentRow,0)->text()!=" ")
{
SendCommand (currentRow);
}
else
if(table->item(currentRow,2))
GetAnswer (currentRow);
currentRow++;
fl=true;
now=false;
if(currentRow<table->rowCount() &&
table->item(currentRow,2) &&
table->item(currentRow,2)->text()!=" ")
now=true; //Автоитерация на прием ответа
}
if(fl) {emit lockStartButton (false); fl=false;}
}
while (!(currentRow==table->rowCount()));
}
}
else //Авторежим
{
float gprogressvalue=0, proc;
int forbars, donetables=0;
QColor check;
forbars=table->rowCount();
emit lockStartButton (true);
for (int i=0; i<table->rowCount(); ++i)
{
check=table->item(i,0)->background().color();
if(check==Qt::yellow)
{
if(donetables)
{
proc=donetables/CountOfTestTables;
proc*=100;
emit cProgressValue (proc);
}
donetables++;
emit currentTable (table->item(i,0)->text());
continue;
}
if(table->item(i,0)->text()!=" ")
{
emit currentCommand (table->item(i,0)->text());
SendCommand (i);
}
else
{ if(table->item(i,2))
GetAnswer (i);
gprogressvalue=i;
gprogressvalue/=forbars;
gprogressvalue*=100;
emit gProgressValue(gprogressvalue);
}
}
emit cProgressValue(100);
emit gProgressValue(100);
QString logpath = QCoreApplication::applicationDirPath()+'/'+"automodelog.log";
QFile log(logpath);
bool openLog = false;
//Запись лог-файла
if (log.open(QFile::WriteOnly))
{
QTextStream outlog(&log);
QString whitespace (" ");
QString incorrect (" (неверный ответ)");
QString title ("Лог-файл автоматического режима проверки приборов пульта КОРТ-М");
outlog<<title;
for (int i=0; i<table->rowCount(); ++i)
{
if(table->item(i,0)->background().color()==Qt::yellow)
{
outlog<<"\r\n";
outlog.flush();
outlog<<table->item(i,0)->text();
outlog<<"\r\n";
outlog.flush();
outlog<<"\r\n";
outlog.flush();
}
else
if (table->item(i,0)->text()!=" ")
{
outlog<<table->item(i,1)->text();
outlog<<"\r\n";
outlog.flush();
} else
if (table->item(i,3))
{
outlog<<whitespace<<table->item(i,3)->text();
if (table->item(i,3)->background().color()==Qt::red)
{
outlog<<incorrect;
openLog=true;
}
outlog<<"\r\n";
outlog.flush();
}
}
log.close();
}
//Конец записи лог-файла
QString notepadarg = "notepad "+logpath;
if(hiding)
{
if(openLog)
{
QProcess notepad;
notepad.startDetached(notepadarg);
}
} else
{
int header=0, firstcall=-1, size=table->rowCount(),
gotError, gotheader=-1; QColor error;
QString info (" - обнаружены ошибки!");
error.setRgb(245,61,46);
gotError=0;
int noError=1, gotHeader=0;
for (int i=0; i<size; ++i)
{
if (!size) break;
if(table->item(i,0)->background().color()==Qt::yellow)
{
table->item(i,0)->setBackground(Qt::green);
header=i;
continue;
}
if (table->item(i,2))
{
if(table->item(i,2)->text()!=" ")
if (table->item(i,2)->text()==table->item(i,3)->text())
do
{
table->removeRow(i);
--i;
--size;
if (table->item(i,2)&&table->item(i,2)->background().color()==Qt::red)
break;
else if (table->item(i,0)->background().color()==Qt::green)
break; else;
}
while (1);
else if(header!=gotheader)
{
table->item(header,0)->setBackground(error);
table->item(header,0)->setText(table->item(header,0)->text()+info);
gotheader=header;
}else;
}
else if (table->item(i,0)->background().color()==Qt::lightGray)
{
do
{
table->removeRow(i);
--i;
--size;
noError=1;
if (table->item(i,2)&&table->item(i,2)->background().color()==Qt::red)
break;
else if (table->item(i,0)->background().color()==Qt::green)
break;
}
while (1);
}
}
}
}
emit timeToCloseBars ();
emit lockStartButton (true);
emit unlockStopButton (false);
emit finished ();
}
signals:
void lockStartButton (bool);
void unlockStopButton (bool);
void lockStepChooser (bool);
void finished ();
void currentTable (QString);
void currentCommand (QString);
void gProgressValue (int);
void cProgressValue (int);
void timeToCloseBars ();
public slots:
void setTableCount (int a)
{
CountOfTestTables=a;
}
void setHiding (bool a)
{
hiding = a;
}
};
/************************************************************************
ПАРСЕР XML-ТАБЛИЦ
************************************************************************/
#pragma once
#include <QXmlStreamReader>
#include <QFile.h>
#include <QTableWidget.h>
#include <QMessageBox.h>
#include <QDir.h>
#include <QCoreApplication.h>
class XmlParser
{
private:
QXmlStreamReader Parser;
QTableWidget *TableWidget;
public:
XmlParser ()
{
}
QString GetTableName (QString &filePath)
{
QString NoName ("Файл не содержит имени");
QFile file(filePath);
file.open(QFile::ReadOnly | QFile::Text);
Parser.setDevice(&file);
while (!(Parser.atEnd()))
{
if (Parser.name()=="TableName")
{
Parser.readNext();
file.close();
return Parser.text().toString();
}
Parser.readNext();
}
file.close();
return NoName;
}
void GetTableList (QTableWidget *table)
{
QString ApplicationPath = QCoreApplication::applicationDirPath();
QDir TablesDir (ApplicationPath);
QStringList NamesOfTables, filter;
filter<<"*.xml";
TablesDir.setNameFilters(filter);
NamesOfTables=TablesDir.entryList();
for (int i=0; i<NamesOfTables.size(); ++i)
{
table->insertRow(i);
QString currentPath = ApplicationPath+'/'+NamesOfTables.at(i);
QTableWidgetItem *tableName = new QTableWidgetItem (GetTableName(currentPath));
QTableWidgetItem *tablePath = new QTableWidgetItem (currentPath);
table->setItem(i,0,tableName);
table->setItem(i,1,tablePath);
}
}
int GetData (const QString filePath, QTableWidget *TableWidget, int startPosition=-1)
{
QFile file(filePath);
file.open(QFile::ReadOnly | QFile::Text);
Parser.setDevice(&file);
Parser.readNext();
int rowCount=startPosition;
int rowsToSpan=0; int rowFromSpan=-1;
bool gotBack=false;
while (!(Parser.atEnd()))
{
if ((Parser.name()==("CommandName") ||
Parser.name()==("Call") ||
Parser.name()==("Back") ||
Parser.name()==("Delay") ||
Parser.name()==("Unit")))
{
if (Parser.name()=="CommandName")
{
TableWidget->insertRow(++rowCount);
Parser.readNext();
QTableWidgetItem *currentItem = new QTableWidgetItem (Parser.text().toString());
TableWidget->setItem (rowCount,0,currentItem);
if (Parser.name()=="Call")
{
Parser.readNext();
QTableWidgetItem *currentItem = new QTableWidgetItem (Parser.text().toString());
currentItem->setTextAlignment(Qt::AlignHCenter | Qt::AlignVCenter);
TableWidget->setItem (rowCount,1,currentItem);
++rowsToSpan;
if(rowFromSpan==-1) rowFromSpan=rowCount; //Запоминается ради дальнейшего заполнения пустых ячеек
} //фоном (см. ниже)
if (Parser.name()=="Delay")
{
Parser.readNext();
QTableWidgetItem *currentItem = new QTableWidgetItem (Parser.text().toString());
TableWidget->setItem (rowCount,4,currentItem);
}
if (Parser.name()=="Back")
{
TableWidget->insertRow(++rowCount);
Parser.readNext();
QTableWidgetItem *currentItem = new QTableWidgetItem (Parser.text().toString());
currentItem->setTextAlignment(Qt::AlignHCenter | Qt::AlignVCenter);
TableWidget->setItem (rowCount,2,currentItem);
QTableWidgetItem *forBrushing = new QTableWidgetItem(" "); TableWidget->setItem(rowCount,0,forBrushing);
TableWidget->item(rowCount,0)->setBackground(Qt::lightGray);
TableWidget->setSpan(rowCount,0,1,2);
gotBack=true;
QTableWidgetItem *emptyItem = new QTableWidgetItem (" ");
TableWidget->setItem (rowCount,3,emptyItem);
}
if (Parser.isEndElement()&&Parser.name()=="Unit") { //Оформление таблицы
if(gotBack)
{
QTableWidgetItem *forBrushing = new QTableWidgetItem(" "); TableWidget->setItem(rowCount,0,forBrushing);
TableWidget->item(rowCount,0)->setBackground(Qt::lightGray); TableWidget->setSpan(rowCount,0,1,2); gotBack=false; }
else
{
TableWidget->insertRow(++rowCount);
QTableWidgetItem *forBrushing = new QTableWidgetItem(" "); TableWidget->setItem(rowCount,0,forBrushing);
TableWidget->item(rowCount,0)->setBackground(Qt::lightGray);
TableWidget->setSpan(rowCount,0,1,4); gotBack=false;
}
QTableWidgetItem *forBrushing = new QTableWidgetItem(" ");
TableWidget->setItem(rowFromSpan,2,forBrushing);
TableWidget->item(rowFromSpan,2)->setBackground(Qt::lightGray);
TableWidget->setSpan(rowFromSpan,2,rowsToSpan,2);
rowsToSpan=0; rowFromSpan=-1;
//Конец оформления
}
Parser.readNext(); //Считать закрывающий тэг (прим. </CommandName>)
}
Parser.readNext(); //Считать следующий открывающий тэг (прим.
//<Call>)
}
TableWidget->hideColumn(4); //Спрятать столбец задержек
file.close();
return TableWidget->rowCount();
}
};
ПРИЛОЖЕНИЕ Б
(обязательное)
Результаты выполнения программы
Работа программы показана на рисунках Б.1, Б.2, Б.3, Б.4.

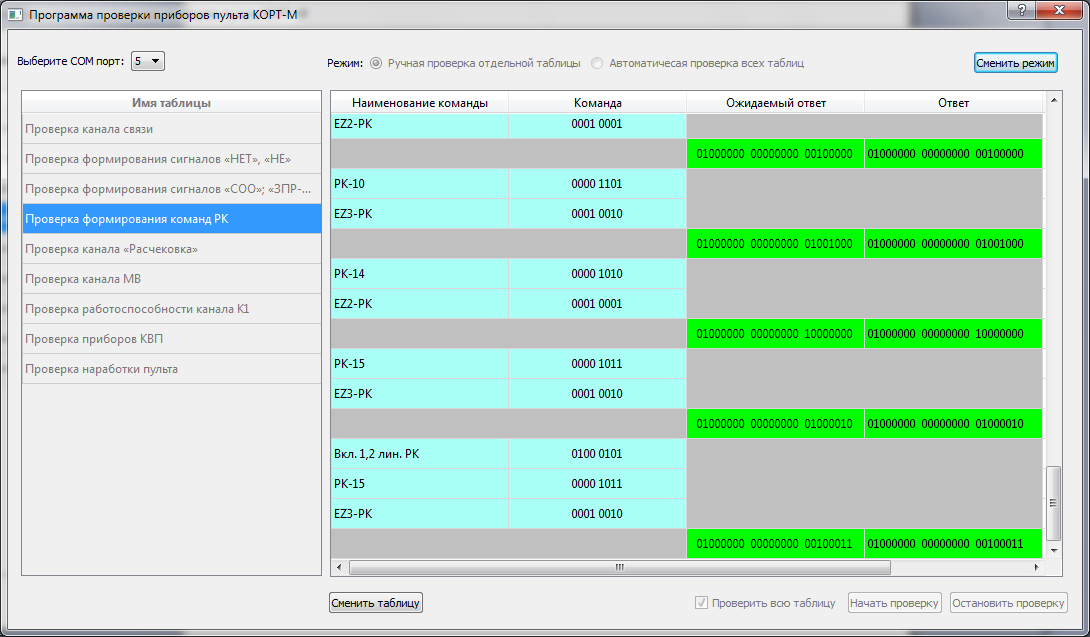

Рисунок Б.1 – Ручной режим, выполнение тестов всей таблицы

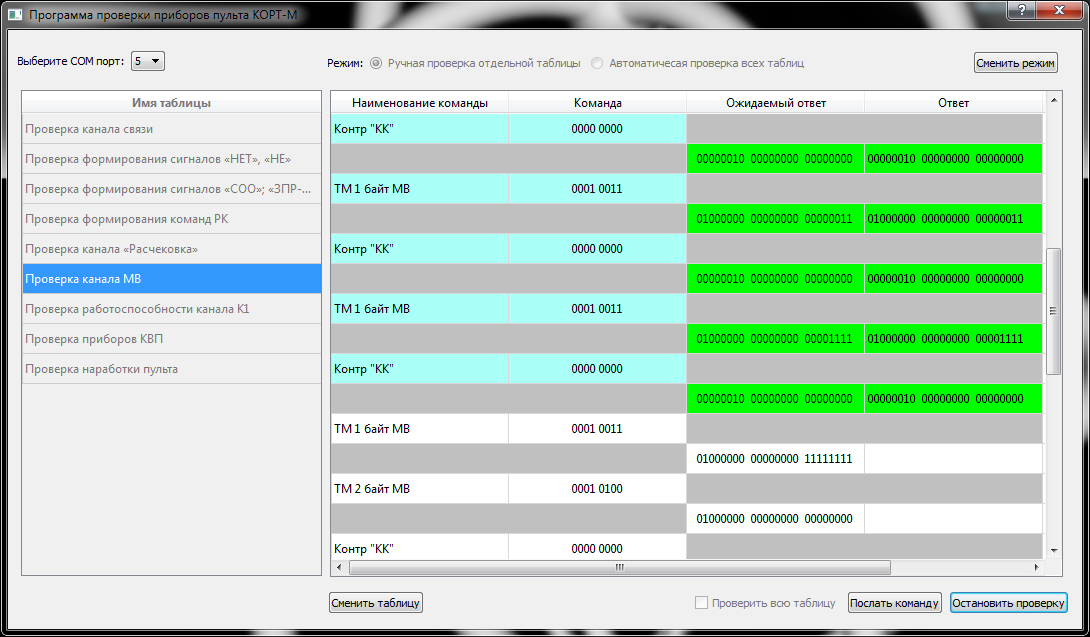

Рисунок Б.2 – Ручной режим, ход пошаговой проверки таблицы

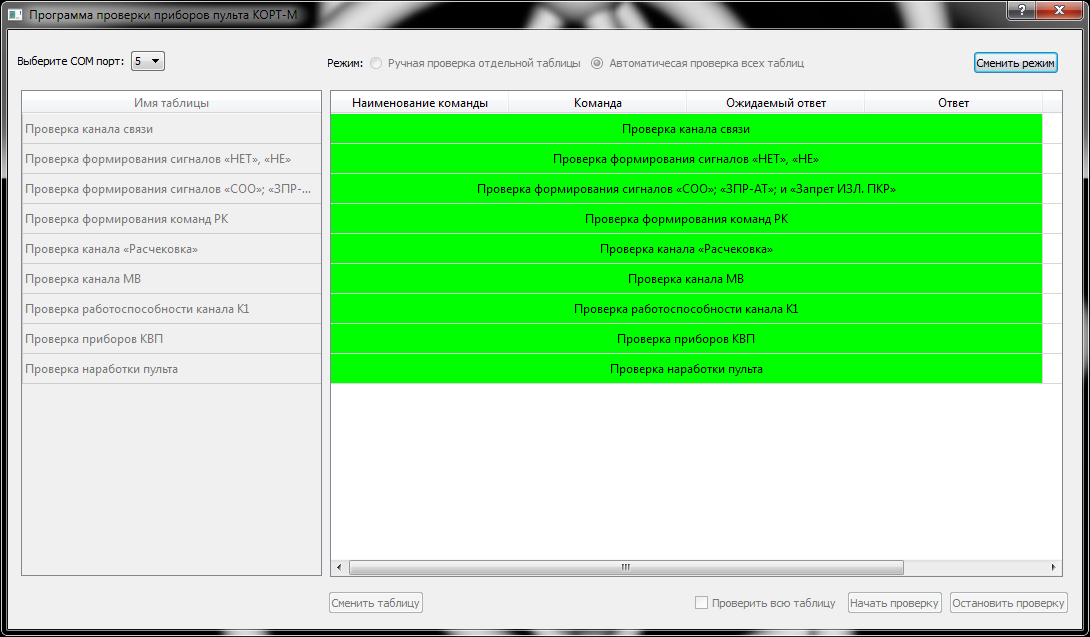

Рисунок Б.3 – Автоматический режим, успешное прохождение всех тестов

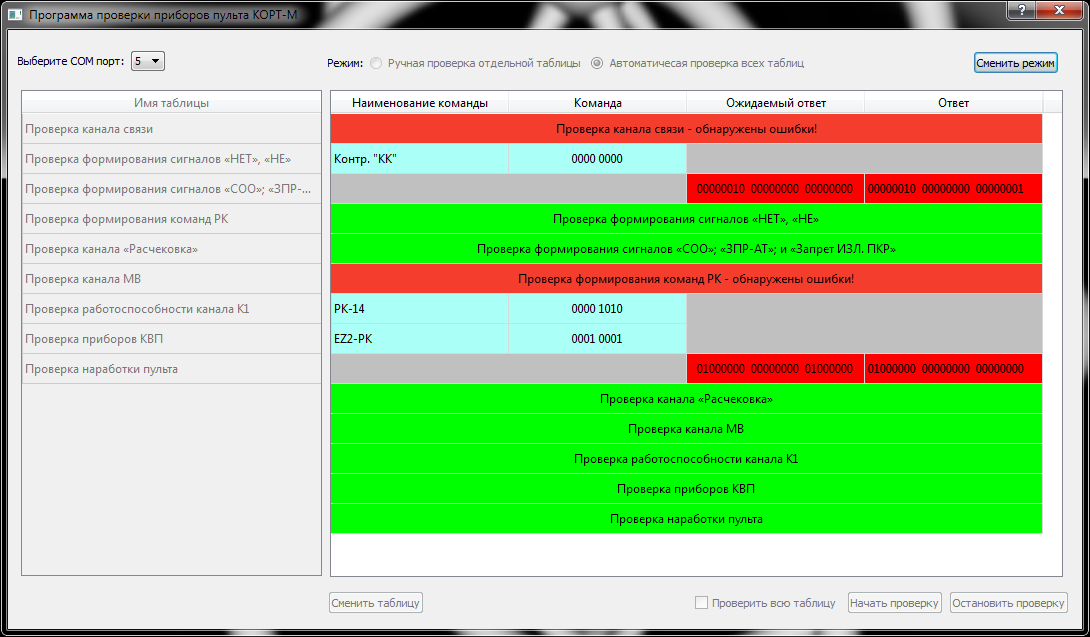

Рисунок Б.4 – Автоматический режим, наличие неверных ответов
