1.2. Тракт сопряжения рв в азимутальной плоскости.
ЦУ-РВ
ССП bЦУ
КВ-ЦУ ССП bСТ
±1°
ЦУ-РВ – кодограмма целеуказанию РВ (bЭТ, ±w, ДЭТ).
КВ-ЦУ – кодограмма квитанции вывода РВ на bЦУ.
ССП bЦУ – силовая следящая система, обеспечивает вывод РВ на bЦУ.
ССП bСТ – индикаторная следящая система, передаёт информацию о азимутальном положении антенны РВ.
при некачественном сопровождении операторами ВО имеется возможность, используя ПДУ-Д №3, осуществить поиск ВО в пределах ±1° относительно bЭТ путём нажатия соответствующих клавиш (стенд класса).
1.3. Тракт сопряжения по углу места.
U
sin wt
U cos wt
U sin (wt+j)
9e
РМ5
U
sin wi
t
U sin (wt+j)
j
t
НС КС
Dt
t
t
n-cu
НС – "0" sin wt
КС – "0" sin (wt+j)
eРВ ® j ® Dt ® n ® eРВ
на РВ имеется датчик угла места, ротор которого механически связан с антенной высотомера.
Если eРВ = 0 ® j = 0
Если eРВ max ® j ¾ max
В качестве датчика угла места используется синусно – косинусный вращающийся трансформатор (СКВТ). Напряжения U sin wt и U cos wt являются опорными и подаются на статорные обмотки СКВТ, а напряжение U sin (wt+j) снимается с роторной обмотки.
20. Назначение и состав блока модуля селекции устройства первичной обработки.
Блок модуля селекции (БМС) входит в состав устройства первичной обработки информации. Устройство первичной обработки (УПО) предназначено для автоматического съема и обработки информации эхо-каналов, каналов опознавания и пеленгационных каналов в разрешенных для работы зонах от двухкоординатных РЛС кругового обзора и выдачи на СВ-4 кодов координат воздушных объектов (помехоносителей) с признаками государственной принадлежности.
К
онструктивно

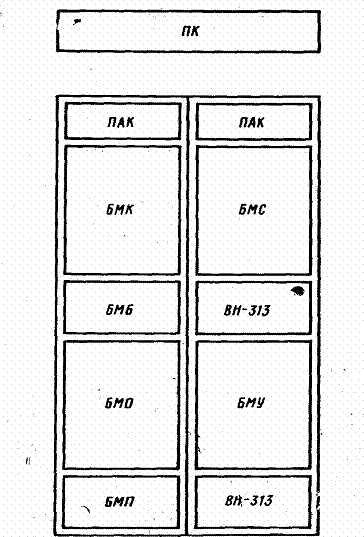

УПО выполнено в виде двух шкафов,
связанных друг с другом, в которых
размещены следующие функциональные
звенья:
блок модуля селекции (БМС);
блок модуля кодирования (БМК);
блок модуля буфера (БМБ);
блок модуля обработки (БМО);
блок модуля памяти (БМП);
блок модуля управления (БМУ).
пульт контроля (ПК)
Радиолокационная информация (эхо-сигналов и каналов опознавания от двух независимых РЛС) через УСС поступает в блок БМС. БМС в своем составе имеет: два канала обработки эхо-сигналов, канала обработки сигналов опознавания. Канал обработки эхо-сигнала осуществляет пороговую обработку эхо-сигнала на одном зондировании. Он состоит из порогового устройства и автомата регулировки порога. Автомат регулировки порога формирует напряжение уровня отсечки (УО). Величина УО может изменяться в зависимости от кода ложных тревог (ЛТ), задаваемого с помощью клавиш ЛТ1—ЛТ4 пульта ПКУ-П. Пороговое устройство сравнивает амплитуду эхо-сигнала с уровнем отсечки. При превышении эхо-сигналом уровня отсечки (УО) пороговое устройство формирует сигналы ЭА. Сигналы ЭА выдаются в УСС для отображения на экранах РМ и в БМК для кодирования их координат.
Канал обработки сигналов опознавания построен аналогично, но уровень отсечки в канале не регулируется и составляет +1,5 В.
БМК осуществляет независимое кодирование текущей дальности сигналов ЭА, ОП, прошедших пороговую обработку в БМС, по данным двух РЛС.
От БМС на канал кодирования поступают сигналы ЭА, прошедшие пороговую обработку.
