4. Управляющее устройство лазерного фна: основные узлы и выполняемые функции.

УУ – осуществляет ввод информации в виде матрицы экспонирования и формируются сигналы управления для использования устройств и механизмов ЛСУ. Также УУ обеспечивает работу ФНА.

УУ состоит:

- интерфейс RIP, принимает цифровые данные от компьютерной системы допечатной подготовки.

- основной контроллер, организует синхронную работу всех узлов автомата.

- блок памяти. Постоянная память – хранит настройки ФНА. Основная память – хранит обработанные данные момента изображения.

- блок управления вырабатывает сигнал управления для всех механизмов и систем.

5. Лазерное сканирующее устройство лазерного фна: основные узлы и выполняемые функции.

ЛСУ – предназначено для непосредственной записи информации на пленку и представляет собой оптико-механическую систему с электронной системой управления.

В состав входят: лазер, модулятор, дефлектор, телескоп, механизм кассет(система крепления и перемещения), фокус объектив, система синхронизации, система коррекции.

6. Оборудование для обработки экспонированных фотоматериалов: основные операции, технические характеристики.

Проявочная машина – предназначена для фотомеханической обработки проэкспонированного фотоматериала, содержащий скрытые изображения с целью получения фотоформ. Обработка включает в себя: 1) проявления (эта операция при котором скрытое изображения становится видимыми за счет, что на засвеченных участках AgBr-> Ag); 2) фиксирование (это придание фотопленки на чувствительной к свету); 3) промывку (Удалить с пленки химические реактивы и загрязнения); 4) сушку (удаление влаги до такой степени, чтобы фотопленка могла храниться долгое время).

Преимущества проявочного оборудования:

1. Стандартизируется процесс обработки.

2. Повышение качество фотоформ за счет равномерной обработки.

3. Уменьшит расходы реактивов:

- из-за уменьшения окисление растворов воздухом

- (психология) за счет автоматической корректировки работы устройства.

4. Уменьшить вредные действия на персонал

5. Стабилизация режима сушки

Технические характеристики:

1. Габариты пленки – ширина, толщина и минимальная длина.

2. Рабочая температура растворов, точность её поддерживания.

3. Скорость работы транспортирования пленки

4. Рабочий объем ванн

Главные факторы определяют:

- концентрация растворов и равномерная концентрация рабочих растворов

- температура растворов и постоянная температура

- время проявления

Проявочная машина строится по поточному принципу, при котором на одной машине выполняется весь технический цикл. Для реализации каждой операции используется своя секция. Таким образом, процессор состоит из 4-х секций, закрепленных на общем силовом каркасе.

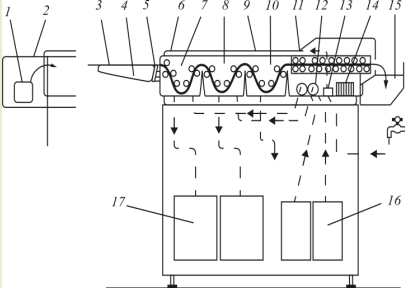

1 – кассета с пленкой; 2 – светозащитный блок; 3 – планка; 4 – подающий стол; 5 – пульт управления; 6 – загрузочное устройство дневного света; 7 – секция проявления; 8 – секция фиксирования; 9 – загрузочное устройство для повторной промывки; 10 – секция промывки; 11 – секция сушки; 12 – насосы (подача свежего раствора); 13 – клапан (для подачи воды); 14 – тепловентиляторы; 15 – приемное устройство; 16 – контейнеры для подкачки; 17 – контейнер для отработанных растворов.

Способы загрузки в машину пленки:

1. Листовую пленку через подающий стол (машина стоит в темной комнате).

2. Рулонная фотопленка находится в кассете и используется светозащитная приставка.

3. Загрузочное устройство дневного света.

4. Обрабатывает пленку через загрузочное устройство.

Принцип действия:

Транспортная система принимает пленку на выходе в машину и приводит её последовательно через все секции с постоянной скоростью. Для обеспечения точности проводки используется специальные направляющие.

Секции промывки фиксирования одинаковы и представляют собой резервуары с растворами.

Каждая секция оснащена датчиком уровня, нагревательным элементом и насоса для циркуляции раствора. Раствор подеется в резервуар по трубопроводам из внешнего контейнера. Отработанный раствор закрыт крышкой, защитный раствор от окисления. Резервуары снабжены защитой от перенакопления, тогда лишний раствор выливаются в секцию отработки.

Секция промывки – представляет собой резервуар с системой подачи и сливом воды. Напор воды контролируется электромагнитным вентилем.

Секция сушки – представляет собой бокс, внутри находится тепловенциляция и воздуховод. Влага с фотопленки удаляется теплым воздухом.

Основные узлы системы проявочной машины:

1. Система транспортировки фотоматериалов.

2. Система термостатики растворов.

3. Система циркуляции растворов.

4. Система коррекции.

5. Система сушки.

6. Система управления.
