Электрический уравновешенный мост.

(1)

(2)

(3)

Электрическим мостом принято называть 4 сопротивления, активных или реактивных, соединенных друг за другом по кольцу. Каждое из сопротивлений называется плечом моста. Плечи, имеющие общую точку, - смежные плечи моста, а плечи, не имеющие общих точек, - противоположные. dc – питающая диагональ моста, к ней подключается источник питания. bd – измерительная диагональ моста, в нее включается измерительный прибор. В уравновешенных мостах этим прибором служит 0-индикатор, например, магнитоэлектрическая система.

Мосты широко применяются для измерения сопротивлений R различных чувствительных элементов, например, фоторезисторов, тензорезисторов, терморезисторов.

Измерение с помощью уравновешенного моста осуществляется следующим образом: наблюдают за положением стрелки 0-индикатора и перемещают движок переменного резистора R до тех пор, пока стрелка не установится на нулевой отметке. Такое состояние моста – равновесие. В этом случае потенциалы точек b и d одинаковы, а через измерительную диагональ ток равен 0.

Значение R определяют по положению движка переменного резистора на шкале Шк.

Наибольшее применение имеют уравновешенные мосты постоянного тока с активными резисторами.

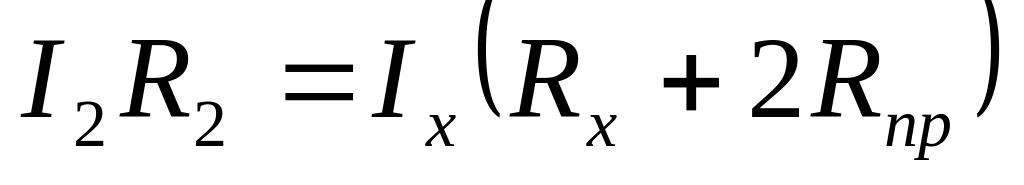

Состояние равновесия моста может быть описано системой уравнений (1), (2) и (3) , которую в соответствии с законом Ома можно преобразовать к виду:

(4)

(5)

(6)

; ;

(7)

(8)

Уравнение (7) является условием равновесия моста.

В положении равновесия произведение сопротивлений противоположных плеч моста равны.

Следовательно, из уравнения (7) получаем уравнение (8), из которого можно видеть, что о значении искомого R можно судить по значению переменного сопротивления R . Оно справедливо в том случае, если сопротивление проводов постоянно.

Из уравнения (7) также следует, что изменение напряжения питания моста не влияет на результат измерения.

Трехпроводная схема подключения измеряемого резистора (сопротивления) к уравновешенному мосту.

(*)

При :

Очень часто измеряемый резистор подключается к мосту с помощью длинных проводов, поэтому могут возникать погрешности, связанные с изменением сопротивления проводов от температуры. Поэтому в уравнении (8) такое явление будет отождествляться с изменением сопротивления R .

Для исключения влияния проводов на результат измерения и применяют трехпроводную схему подключения к мосту. Если в предыдущей схеме к резистору подходят 2 провода, то в данной схеме – 3. А именно: 1 полюс источника питания также подключается к резистору R в точке С`. Используя условие равновесия моста для данной схемы, можно записать уравнение (*).

Решая последнее уравнение относительно R , и предварительно изготавливая R и R равными друг другу, можно видеть, что при всех изменениях сопротивления проводов, они не влияют на результат измерений.

Автоматические уравновешенные мосты.

Автоматический уравновешенный мост функционирует так же, как и мост с ручным уравновешением. Отличие: в качестве 0-индикатора здесь используется электронный усилитель. Причем питание уравновешенных мостов с активными сопротивлениями осуществляется от источников с переменным током. Когда из-за изменения сопротивления R возникает разбалансирование электрического моста, этот разбаланс воспринимается ЭУ, усиливается, и управляет работой реверсивный двигатель РД. Ротор двигателя механически соединен с движком резистора R (конструкция этого резистора аналогична конструкции реохорда потенциометра). Перемещение ротора двигателя будет происходить до тех пор. Пока разность потенциалов между точками b и c не станет равной 0. по положению стрелки, которая соединена с ротором, на шкале судят о значении сопротивления R .

Такие приборы выпускаются показывающими, самопишущими, одно- и многоточечными. Класс точности Λ =0,25-1,5.

Неуравновешенные электрические мосты.

Неуравновешенный мост работает специальным образом: при некотором начальном значении R с помощью переменного резистора R устанавливают равновесие моста, при всех других значениях R , например, при увеличении R , между точками b и d возникает разность потенциалов, а через прибор, включенный в диагональ bd, протекает ток. Причем, чем больше изменение R , тем больше этот ток. Т.е. для получения измерительной информации используется разбалансированность.

Ток и разбаланс, как видно из формулы, зависят от R и U , причем величина М в знаменателе выражения также зависит от R . Однако, эта величина R входит в виде суммы с другими сопротивлениями, поэтому изменение R мало влияет на величину М. Установлено, что при изменении R на 10-15% практически не изменяется линейка зависимости между током и значением R .
