Характеристика и описание лабораторной установки.

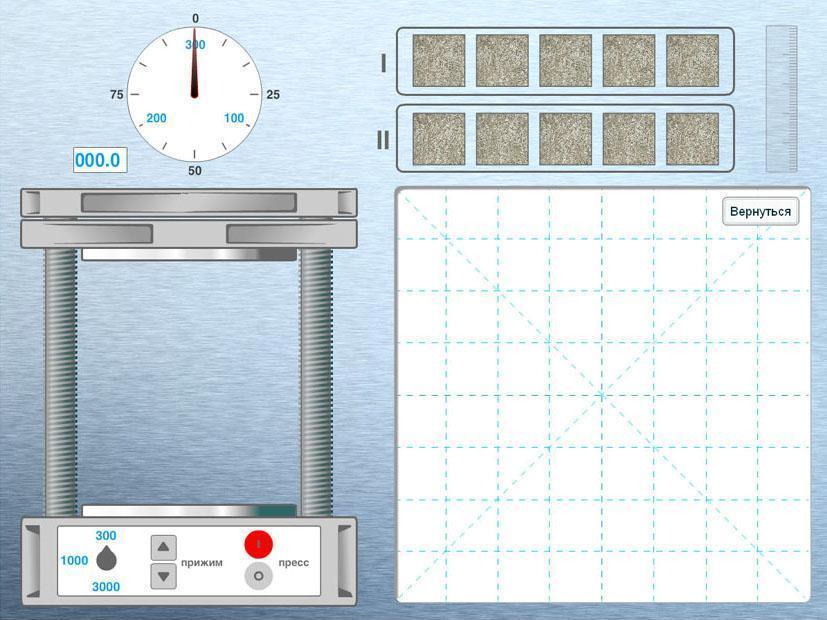

Лабораторная
работа выполняется на виртуальном
лабораторном стенде, принципиальная
схема которого изображена на рисунке 1.
Назначение отдельных элементов стенда
разъяснено далее по тексту.
Рисунок 1. Принципиальная схема стенда.

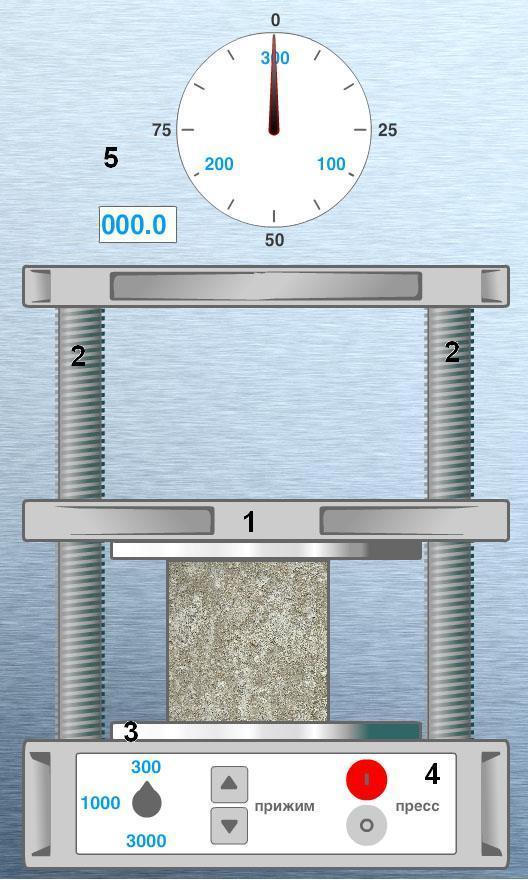

О
сновным
узлом установки является пресс (см. рис.
2), состоящий из: прижимной плиты (1),
перемещаемой по винтовым колоннам (2);
плиты-основания (3), на которую ставится
испытуемый образец; пульта управления
(4); силоуказателя (5).
Для управления прессом служат кнопки [Прижим], которые перемещают прижимную плиту и кнопки [Пресс], включающие силовое нагружение образца.
Переключатель диапазона. Имеет три положения, задающие максимальную силу давления. Значения: 300 кН, 1000 кН, 3000 кН. Переключение возможно только тогда, когда прижимная плита в крайнем верхнем положении.
Рисунок 2.

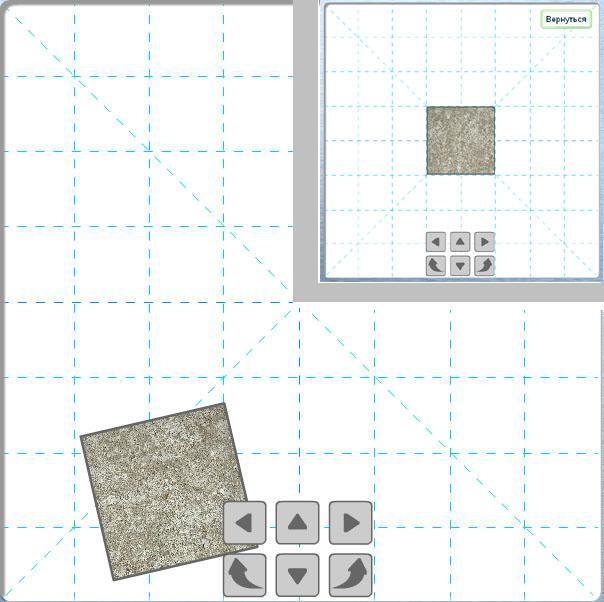

О
бразцы,
назначенные для испытания, находятся
на "полках" I и II
(см. Рис. 1). Щелчок мышью на образце
переносит образец на плиту-основание
пресса. Одновременно образец появляется
на вспомогательном окне, которое является
проекцией разметки плиты-основания и
служит для правильной центровки образца
на плите-основании пресса (Рисунок 3).
Рисунок 3.
Рисунок 3.
Порядок выполнения работы.
1. Измерить длину ребра куба. Для перехода к процедуре измерения надо щелкнуть мышкой на изображении линейки. При этом на вспомогательном окне появятся изображения куба и линейки. Совместив линейку с ребром куба, записать в журнал испытаний размер куба. Измерение достаточно провести один раз, так как все испытуемые кубики имеют один размер.
2. Последовательно для кубиков каждой серии провести испытание на прочность. Последовательность испытания следующая:
- поместить образец в пресс;
- произвести центровку образца по сетке плиты-основания;
- опустить прижимную плиту на образец;
- включить пресс;
Возможны три исхода испытания:
а) Установленного усилия недостаточно для разрушения образца.
В этом случае необходимо провести повторное нагружение, установив более высокую степень максимальной силы нагружения.
б)
Кубик разрушается в соответствии с ГОСТ
10180-90, т.е. характер разрушения
соответствует случаю "1" на рисунке
4. В этом случае усилие разрушения
фиксируется в журнале испытаний.

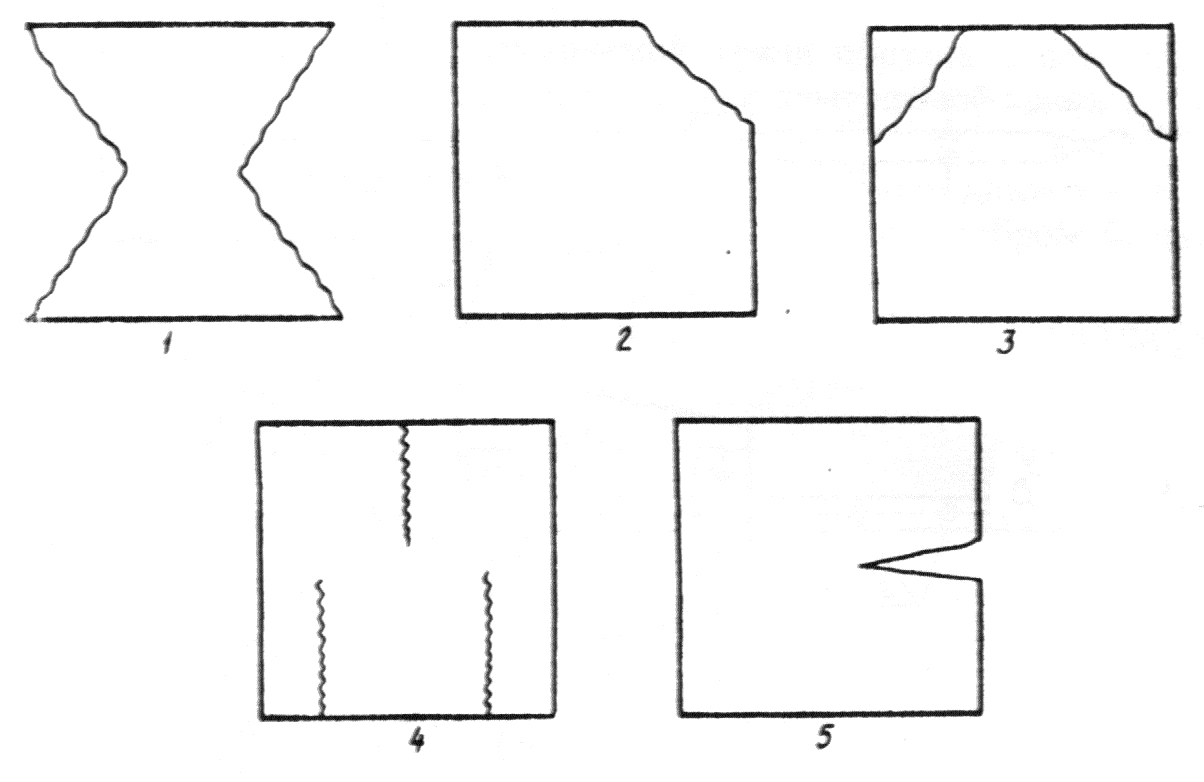

Рисунок 4. Характер разрушения образца: 1 - нормальное разрушение; 2-5 - дефектные разрушения
в) Происходит дефектное разрушение куба (случаи "2" - "5" на рисунке 4). В этом случае результат испытания не учитывается.
Всего необходимо получить от двух до четырех нормальных разрушения в каждой серии.
3. Вычислить прочность бетона
(в МПа), использую формулу:
где
- усилие разрушения, Н;
- площадь сечения куба, м2;
- масштабный коэффициент для приведения
прочности бетона к прочности бетона в
образцах базовых размера и формы:
= 0,85 для куба с ребром 100 мм,
= 1,00 для куба с ребром 150 мм,
= 1,05 для куба с ребром 200 мм.
Прочность бетона в серии образцов определяют как среднее арифметическое значение в серии:
из двух образцов — по двум образцам;
из трех образцов по двум наибольшим по прочности образцам;
из четырех образцов — по трем наибольшим по прочности образцам.
