Характеристика и описание лабораторной установки.

Лабораторная работа выполняется на двух стендах, каждый из которых отвечает за свою часть работы.

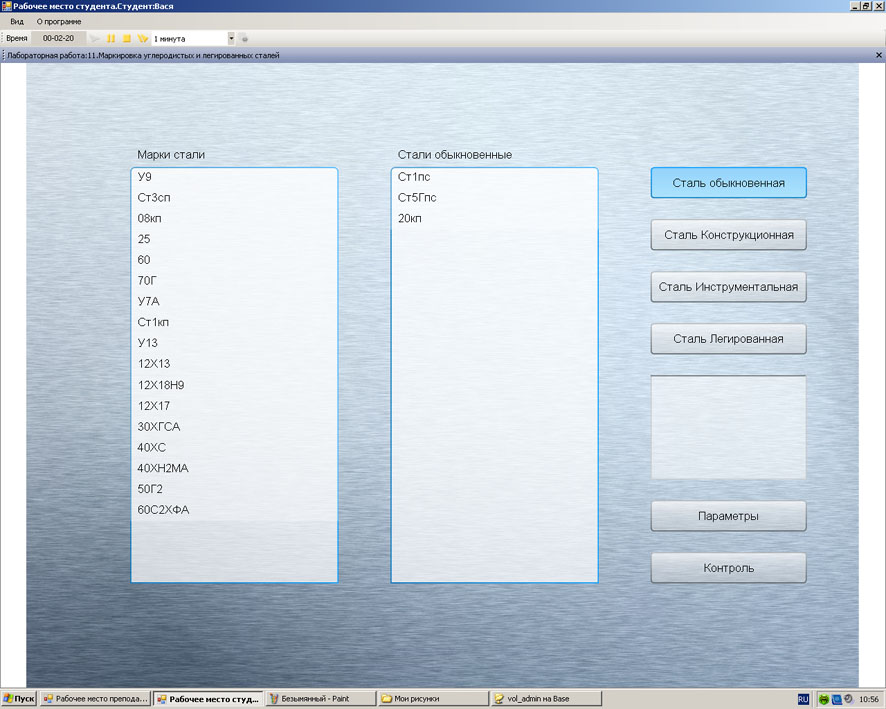

Рисунок 1- Вид основного стенда.

На первом (основном) стенде (Рисунок 1) необходимо произвести сортировку сталей по их типам. Для сортировки необходимо выбрать тип стали из списка в правом столбце (щелкнуть в соответствующем окошке), далее, последовательно произвести щелчок мышью на сортах стали в левом столбце экрана, отвечающих выбранному типу стали. После щелчка наименование переместится с средний столбец. Если какая-либо марка стали была перемещена в средний столбец ошибочно, то можно, щелкнув на ней, вернуть ее в левый столбец.

Второй стенд (Рисунок 2) служит для ввода качественной характеристики каждой марки стали, в зависимости от их типа. Для вызова этого стенда необходимо нажать кнопку [параметры] на основном стенде. На втором стенде отображается таблица, позволяющая для каждой марки стали ввести ее количественные характеристики. Ввод производится или выбором из выпадающего списка, или непосредственным вводом значения в ячейку.

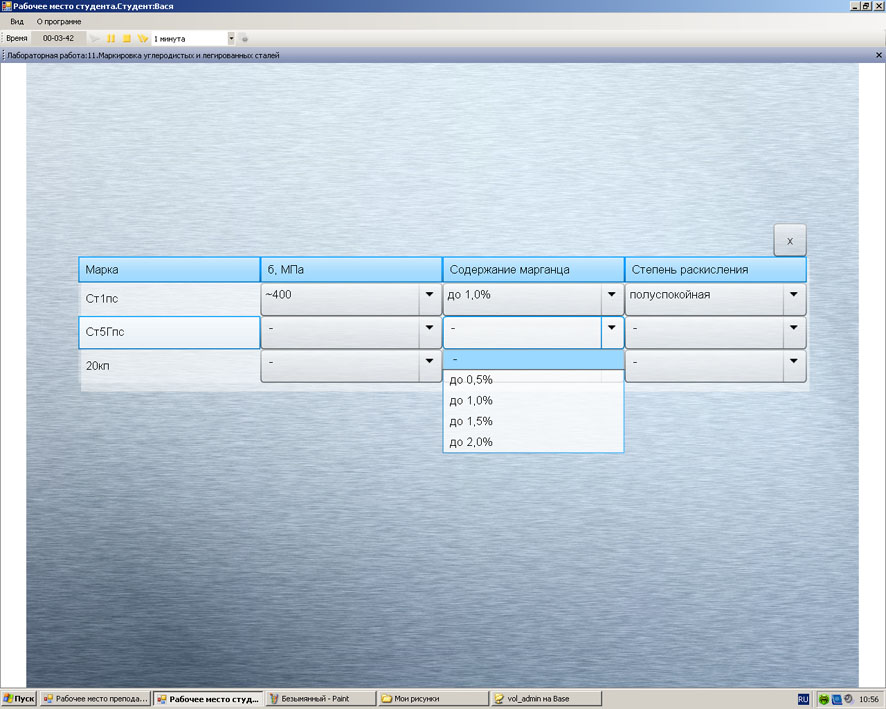

Рисунок 2 - Задаваемые параметры стали

Кнопка [контроль] на основном стенде позволяет оценить правильность проведения сортировки и задания количественных характеристик.

Порядок выполнения работы.

1. Выполнить сортировку марок сталей по их типам. Сортировка считается законченной, когда будет исчерпан список в левом столбце основного экрана.

2. Используя справочную литературу, заполнить таблицы количественных характеристик для всех типов сталей.

3. Произвести контроль выполненных операций (нажать кнопку [контроль]).

4. В случае наличия ошибок, произвести их исправление, при необходимости выполнив повторную сортировку марок стали.

Работа №12 "Маркировка цветных металлов и сплавов"

Цель работы: научить студента по заданной марке цветного металла или сплава (на основе алюминия или меди) определять качественный состав и ориентировочные значения отдельных показателей.

Краткие теоретические сведения.

Цветные металлы используют в технике преимущественно в виде сплавов с другими элементами. В отраслях массового машиностроения наиболее широкое применение получили сплавы на основе меди и алюминия.

Сложная маркировка цветных сплавов вызывает затруднения вследствие ее неоднозначности. Для цветных сплавов используется двойственная маркировка: современная и традиционная. В современной маркировке по анало­гии с маркировкой легированных сталей на первом месте стоит буквенное обозначение сплава (Л — латунь, Бр — бронза, Н — медно-никелевый, АЛ — алюминиевый литейный, АК, Д, АВ или В — алюминиевые деформируемые, Б — баббиты), далее указыва­ются буквенное обозначение легирующего элемента и среднее его процентное содер­жание. Для обозначения легирующего элемента использована одна (первая) или две буквы его русского названия

Условные обозначения легирующих элементов сплавов цветных металлов представлены в таблице 1.

Таблица 1- Обозначение легирующих элементов в марках сплавов цветных

металлов

Обозначение легирующего элемента	Наименование легирующего элемента	Обозначение легирующего элемента	Наименование легирующего элемента	Обозначение легирующего элемента	Наименование легирующего элемента
А	Алюминий	Мг	Магний	Ср	Серебро
Б	Бериллий	Мц	Марганец	Су	Сурьма
Ж	Железо	Мш	Мышьяк	Т	Теллур
К	Кремний	Н	Никель	Ф	Фосфор
Кд	Кадмий	О	Олово	X	Хром
М	Медь	С	Свинец	Ц	Цинк
