Транзисторы с управляющим p-n переходом

Полевой транзистор с управляющим p-n переходом — это полевой транзистор, затвор которого изолирован (то есть отделён в электрическом отношении) от канала p-n переходом, смещённым в обратном направлении.

Такой транзистор имеет два невыпрямляющих контакта к области, по которой проходит управляемый ток основных носителей заряда, и один или два управляющих электронно-дырочных перехода, смещённых в обратном направлении (см. рис. 1). При изменении обратного напряжения на p-n переходе изменяется его толщина и, следовательно, толщина области, по которой проходит управляемый ток основных носителей заряда. Область, толщина и поперечное сечение которой управляется внешним напряжением на управляющем p-n переходе и по которой проходит управляемый ток основных носителей, называют каналом. Электрод, из которого в канал входят основные носители заряда, называют истоком. Электрод, через который из канала уходят основные носители заряда, называют стоком. Электрод, служащий для регулирования поперечного сечения канала, называют затвором.

Электропроводность канала может быть как n-, так и p-типа. Поэтому по электропроводности канала различают полевые транзисторы с n-каналом и р-каналом. Все полярности напряжений смещения, подаваемых на электроды транзисторов с n- и с p-каналом, противоположны.

Управление током стока, то есть током от внешнего относительно мощного источника питания в цепи нагрузки, происходит при изменении обратного напряжения на p-n переходе затвора (или на двух p-n переходах одновременно). В связи с малостью обратных токов мощность, необходимая для управления током стока и потребляемая от источника сигнала в цепи затвора, оказывается ничтожно малой. Поэтому полевой транзистор может обеспечить усиление электромагнитных колебаний как по мощности, так и по току и напряжению.

Таким образом, полевой транзистор по принципу действия аналогичен вакуумному триоду. Исток в полевом транзисторе подобен катоду вакуумного триода, затвор — сетке, сток — аноду. Но при этом полевой транзистор существенно отличается от вакуумного триода. Во-первых, для работы полевого транзистора не требуется подогрева катода. Во-вторых, любую из функций истока и стока может выполнять каждый из этих электродов. В-третьих, полевые транзисторы могут быть сделаны как с n-каналом, так и с p-каналом, что позволяет удачно сочетать эти два типа полевых транзисторов в схемах.

От биполярного транзистора полевой транзистор отличается, во-первых, принципом действия: в биполярном транзисторе управление выходным сигналом производится входным током, а в полевом транзисторе — входным напряжением или электрическим полем. Во-вторых, полевые транзисторы имеют значительно большие входныесопротивления, что связано с обратным смещением p-n-перехода затвора в рассматриваемом типе полевых транзисторов. В-третьих, полевые транзисторы могут обладать низким уровнем шума (особенно на низких частотах), так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда и канал полевого транзистора может быть отделён от поверхности полупроводникового кристалла. Процессы рекомбинации носителей в p-n переходе и в базе биполярного транзистора, а также генерационно-рекомбинационные процессы на поверхности кристалла полупроводника сопровождаются возникновением низкочастотных шумов.

3

Транзисторы с изолированным затвором (МДП-транзисторы)

Рис. 2. Устройство полевого транзистора с изолированным затвором.

Полевой транзистор с изолированным затвором — это полевой транзистор, затвор которого отделён в электрическом отношении от канала слоем диэлектрика.

В кристалле полупроводника с относительно высоким удельным сопротивлением, который называют подложкой, созданы две сильнолегированные области с противоположным относительно подложки типом проводимости. На эти области нанесены металлические электроды — исток и сток. Расстояние между сильно легированными областями истока и стока может быть меньше микрона. Поверхность кристалла полупроводника между истоком и стоком покрыта тонким слоем (порядка 0,1 мкм) диэлектрика. Так как исходным полупроводником для полевых транзисторов обычно является кремний, то в качестве диэлектрика используется слойдвуокиси кремния SiO₂, выращенный на поверхности кристалла кремния путём высокотемпературного окисления. На слой диэлектрика нанесён металлический электрод — затвор. Получается структура, состоящая из металла, диэлектрика и полупроводника. Поэтому полевые транзисторы с изолированным затвором часто называют МДП-транзисторами.

Входное сопротивление МДП-транзисторов может достигать 10¹⁰…10¹⁴ Ом (у полевых транзисторов с управляющим p-n-переходом 10⁷…10⁹), что является преимуществом при построении высокоточных устройств.

Существуют две разновидности МДП-транзисторов: с индуцированным каналом и со встроенным каналом.

В МДП-транзисторах с индуцированным каналом (рис. 2, а) проводящий канал между сильнолегированными областями истока и стока отсутствует и, следовательно, заметный ток стока появляется только при определённой полярности и при определённом значении напряжения на затворе относительно истока, которое называют пороговым напряжением (U_ЗИпор).

В МДП-транзисторах со встроенным каналом (рис. 2, б) у поверхности полупроводника под затвором при нулевом напряжении на затворе относительно истока существует инверсный слой — канал, который соединяет исток со стоком.

Изображённые на рис. 2 структуры полевых транзисторов с изолированным затвором имеют подложку с электропроводностью n-типа. Поэтому сильнолегированные области под истоком и стоком, а также индуцированный и встроенный канал имеют электропроводность p-типа. Если же аналогичные транзисторы созданы на подложке с электропроводностью p-типа, то канал у них будет иметь электропроводность n-типа.

МДП-транзисторы с индуцированным каналом

При напряжении на затворе относительно истока, равном нулю, и при наличии напряжения на стоке, — ток стока оказывается ничтожно малым. Он представляет собой обратный ток p-n перехода между подложкой и сильнолегированной областью стока. При отрицательном потенциале на затворе (для структуры, показанной на рис. 2, а) в результате проникновения электрического поля через диэлектрический слой в полупроводник при малых напряжениях на затворе (меньших U_ЗИпор) у поверхности полупроводника под затвором возникает обеднённый основными носителями слой эффект поля и область объёмного заряда, состоящая из ионизированных нескомпенсированных примесных атомов. При напряжениях на затворе, больших U_ЗИпор, у поверхности полупроводника под затвором возникает инверсный слой, который и является каналом, соединяющим исток со стоком. Толщина и поперечное сечение канала будут изменяться с изменением напряжения на затворе, соответственно будет изменяться и ток стока, то есть ток в цепи нагрузки и относительно мощного источника питания. Так происходит управление током стока в полевом транзисторе с изолированным затвором и с индуцированным каналом.

В связи с тем, что затвор отделён от подложки диэлектрическим слоем, ток в цепи затвора ничтожно мал, мала и мощность, потребляемая от источника сигнала в цепи затвора и необходимая для управления относительно большим током стока. Таким образом, МДП-транзистор с индуцированным каналом может производить усиление электромагнитных колебаний по напряжению и по мощности.

Принцип усиления мощности в МДП-транзисторах можно рассматривать с точки зрения передачи носителями заряда энергии постоянного электрического поля (энергии источника питания в выходной цепи) переменному электрическому полю. В МДП-транзисторе до возникновения канала почти всё напряжение источника питания в цепи стока падало на полупроводнике между истоком и стоком, создавая относительно большую постоянную составляющую напряжённости электрического поля. Под действием напряжения на затворе в полупроводнике под затвором возникает канал, по которому от истока к стоку движутся носители заряда — дырки. Дырки, двигаясь по направлению постоянной составляющей электрического поля, разгоняются этим полем и их энергия увеличивается за счёт энергии источника питания, в цепи стока. Одновременно с возникновением канала и появлением в нём подвижных носителей заряда уменьшается напряжение на стоке, то есть мгновенное значение переменной составляющей электрического поля в канале направлено противоположно постоянной составляющей. Поэтому дырки тормозятся переменным электрическим полем, отдавая ему часть своей энергии.

МДП-транзисторы со встроенным каналом

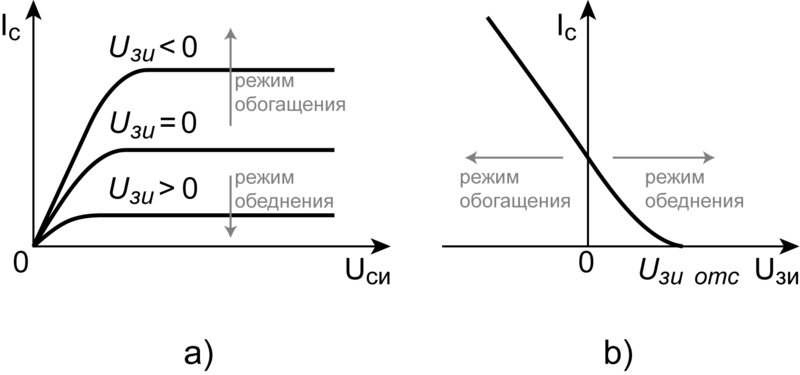

Рис. 3. Выходные статические характеристики (a) и статические характеристики передачи (b) МДП-транзистора со встроенным каналом.

 В данной схеме в качестве нелинейного элемента используется МДП транзистор с изолированным затвором и индуцированным каналом.

В связи с наличием встроенного канала в таком МДП-транзисторе при нулевом напряжении на затворе (см. рис. 2, б) поперечное сечение и проводимость канала будут изменяться при изменении напряжения на затворе как отрицательной, так и положительной полярности. Таким образом, МДП-транзистор со встроенным каналом может работать в двух режимах: в режиме обогащения и в режиме обеднения канала носителями заряда. Эта особенность МДП-транзисторов со встроенным каналом отражается и на смещении выходных статических характеристик при изменении напряжения на затворе и его полярности (рис. 3).

Статические характеристики передачи (рис. 3, b) выходят из точки на оси абсцисс, соответствующей напряжению отсечки U_ЗИотс, то есть напряжению между затвором и истоком МДП-транзистора со встроенным каналом, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения.

Формулы расчёта   в зависимости от напряжения U_ЗИ

1. Транзистор закрыт

Пороговое значение напряжения МДП транзистора

2. Параболический участок.

-удельная крутизна передаточной характеристики транзистора.

3. Дальнейшее увеличение   приводит к переходу на пологий уровень.

 — Уравнение Ховстайна.

МДП-структуры специального назначения

В структурах типа металл-нитрид-оксид-полупроводник (МНОП) диэлектрик под затвором выполняется двухслойным: слой оксида SiO₂ и толстый слой нитрида Si₃N₄. Между слоями образуются ловушки электронов, которые при подаче на затвор МНОП-структуры положительного напряжения (28..30 В) захватывают туннелирующие через тонкий слой SiO₂ электроны. Образующиеся отрицательно заряженные ионы повышают пороговое напряжение, причём их заряд может храниться до нескольких лет при отсутствии питания, так как слой SiO₂ предотвращает утечку заряда. При подаче на затвор большого отрицательного напряжения (28…30 В), накопленный заряд рассасывается, что существенно уменьшает пороговое напряжение.

Структуры типа металл-оксид-полупроводник (МОП) с плавающим затвором и лавинной инжекцией (ЛИЗМОП) имеют затвор, выполненный из поликристаллического кремния, изолированный от других частей структуры. Лавинный пробой p-n-перехода подложки и стока или истока, на которые подаётся высокое напряжение, позволяет электронам проникнуть через слой окисла на затвор, вследствие чего на нём появляется отрицательный заряд. Изолирующие свойства диэлектрика позволяют сохранять этот заряд десятки лет. Удаление электрического заряда с затвора осуществляется с помощью ионизирующего ультрафиолетового облучения кварцевыми лампами, при этом фототок позволяет электронам рекомбинировать с дырками.

В дальнейшем были разработаны структуры запоминающих полевых транзисторов с двойным затвором. Встроенный в диэлектрик затвор используется для хранения заряда, определяющего состояние прибора, а внешний (обычный) затвор, управляемый разнополярными импульсами для ввода или удаления заряда на встроенном (внутреннем) затворе. Так появились ячейки, а затем и микросхемы флэш-памяти, получившие в наши дни большую популярность и составившие заметную конкуренцию жестким дискам в компьютерах.

Для реализации сверхбольших интегральных схем (СБИС) были созданы сверхминиатюрные полевые микротранзисторы. Они делаются с применением нанотехнологий с геометрическим разрешением менее 100 нм. У таких приборов толщина подзатворного диэлектрика доходит до нескольких атомных слоев. Используются различные, в том числе трехзатворные структуры. Приборы работают в микромощном режиме. В современных микропроцессорах корпорации Intel число приборов составляет от десятков миллионов до 2 миллиардов. Новейшие полевые микротранзисторы выполняются на напряженном кремнии, имеют металлический затвор и используют новый запатентованный материал для подзатворного диэлектрика на основе соединений гафния.^[1]

В последние четверть века бурное развитие получили мощные полевые транзисторы, в основном МДП-типа. Они состоят из множества маломощных структур или из структур с разветвлённой конфигурацией затвора. Такие ВЧ и СВЧ приборы впервые были созданы в СССР специалистами НИИ «Пульсар» Бачуриным В. В. (кремниевые приборы) и Ваксембургом В. Я. (арсенид-галлиевые приборы) Исследование их импульсных свойств было выполнено научной школой проф. Дьяконова В. П. (Смоленский филиал МЭИ). Это открыло область разработки мощных ключевых (импульсных) полевых транзисторов со специальными структурами, имеющих высокие рабочие напряжения и токи (раздельно до 500—1000 В и 50-100 А). Такие приборы нередко управляются малыми (до 5 В) напряжениями, имеют малое сопротивление в открытом состоянии (до 0,01 Ом) у сильноточных приборов, высокую крутизну и малые (в единицы-десятки нс) времена переключения. У них отсутствует явление накопления носителей в структуре и явление насыщения, присушее биполярным транзисторам. Благодаря этому мощные полевые транзисторы успешно вытесняют мощные биполярные транзисторы в области силовой электроники малой и средней мощности.^[2][3]

За рубежом в последние десятилетия стремительно развивается технология транзисторов на высокоподвижных электронах (ТВПЭ), которые широко используются в СВЧ устройствах связи и радионаблюдения. На основе ТВПЭ создаются как гибридные, так и монолитные микроволновые интегральные схемы (англ.)). В основе действия ТВПЭ лежит управление каналом с помощью двумерного электронного газа, область которого создаётся под контактом затвора благодаря применению гетероперехода и очень тонкого диэлектрического слоя — спейсера.^[4]

4

Фоторези́стор — полупроводниковый прибор, изменяющий величину своего сопротивления при облучении светом.

Для изготовления фоторезисторов используют полупроводниковые материалы с шириной запрещенной зоны, оптимальной для решаемой задачи. Так, для регистрации видимого света используются фоторезисторы из селенида и сульфида кадмия, Se. Для регистрации инфракрасного излучения используются Ge (чистый или легированный примесями Au, Cu или Zn), Si, PbS, PbSe, PbTe, InSb, InAs, HgCdTe, часто охлаждаемые до низких температур. Полупроводник наносят в виде тонкого слоя на стеклянную или кварцевую подложку или вырезают в виде тонкой пластинки из монокристалла. Слой или пластинку полупроводника снабжают двумя электродами и помещают в защитный корпус.

Фоторезистор

Важнейшие параметры фоторезисторов:

• интегральная чувствительность — отношение изменения напряжения на единицу мощности падающего излучения (при номинальном значении напряжения питания);

• порог чувствительности — величина минимального сигнала, регистрируемого фоторезистором, отнесённая к единице полосы рабочих частот.

Принцип работы фоторезистора основан на том, что при попадании света (фотонов) на чувствительную поверхность изменяется его сопротивление. Если обычный резистор имеет постоянно одинаковое сопротивление и величина его указывается маркировкой, то сопротивление фоторезистора меняется в зависимости от количество света попадаемое на единицу площади чувствительной поверхности фоторезистора. Широко применяется для изготовления датчиков света. Например, если електрическую схему с входящим фоторезистором в ее состав настроить таким образом, чтобы при наструплении утра и увеличении количества света уровень сопротивления у фотоелемента упадет и напряжение на реле достигнит предельного значения и оно отключит другую цепочку - например Уличные фонари, что позволит автоматизировать процесс включения и выключения.

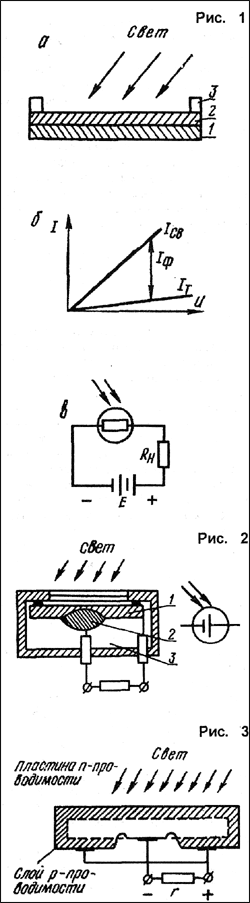

ФОТОРЕЗИСТОР, фотосопротивление - двухэлектродный полупроводниковый фотоэлемент, который изменяет свою электрическую проводимость в зависимости от ин-тенсивности и спектрального состава падающих на него лучей. Он применяется как детектор излучений в системах автоматического регулирования, фототелеграфии и т.д. Поглощение лучистой энергии полупроводником, из которого состоит фоторезистор, вызывает ионизацию атомов и увеличение числа свободных носителей заряда электронов и дырок, что вызывает уменьшение его сопротивления. Фоторезистор представляет собой (рис. 1 а) стеклянную пластинку 1, на которую путем испарения в вакууме нанесен тонкий слой полупроводника 2, а по краям расположены два металлических электрода 3. Полупроводниковый слой по-крывается прозрачным лаком для защиты от влаги. Пластину помещают в корпус с двумя выводами. Условное обозначение и схема соединения фоторезистора показаны на рис. 1 в. В качестве полупроводников применяют сернистый свинец (резистор типа ФСА), селенид кадмия (ФСД), сернистый кадмий (ФСК). Первый применяется в инфракрасной, а остальные в видимой областях света. Через неосвещенный фоторезистор проходит малый ток (темновой), чему соответствует темновое сопротивление, которое для различных типов резисторов лежит в пределах от сотен килоом до нескольких мегом. При освещении фоторезистора через него идет световой ток. Разность между темновым и световым токами называется фототоком (Iф = Iсв - Iт). Фоторезистор имеет одинаковое сопротивление в обоих направлениях и может работать только от внешнего источника ЭДС. Характеристиками являются интегральная чувствительность S = Iф/Ф (1) или удельная So = S/U = Iф/ФU (2). Удельная чувствительность порядка 2500...5000 мкА/лм В. Зависмость Iф = f(U) при Ф = const называется вольтамперной характеристикой фоторезистора (рис. 1 б). Фоторезисторы обладают значительной инерционностью и сильной зависимостью от температуры. В полупроводниковых фотоэлементах под действием падающего света возникает фотоэдс. Работа фотоэлемента с запирающим слоем (вентильного) основана на использовании запирающего слоя между полупроводниками с различной проводимостью (р и n). Поглощение лучистой энергии при освещении поверхности фотоэлемента вблизи р-n-перехода вызывает ионизацию атомов кристалла и образование новых пар свободных носителей зарядов. Образующие электроны под действием электрического поля р-n-перехода (Епер ) уходят в слой n, дырки - в слой р. Это приводит к избытку дырок в слое р и электронов в слое n. Возникающая фотоэдс между слоями р и n вызывает ток I во внешней цепи от электрода р к n. Величина этого тока зависит от количества электронов и дырок, а следовательно, и от светового потока. Схема устройства германиевого фотоэлемента с запирающим слоем показана на рис. 2. Он состоит из пластинки германия 1 с n-проводимбстью, в которую вплавлен индий 2. В процессе изготовления в пластинке германия, расположенной над индием, образуется область с р-проводимостью. На границе индия с германием и создается р-n-переход. Слой германия, расположенный над индием, настолько тонок, что световые лучи свободно проникают в зону р-n-перехода. Корпус фотоэлемента выполнен из органического стекла и залит изолирующим копаундом 3, через который проходят выводы фотоэлемента. Посмотреть рисунок Кремниевый фотоэлемент (рис. 3) состоит из пластины кремния с примесью, имеющей n-проводимость. На поверхность пластины путем диффузии в вакууме вводят примесь бора, образуя слой с р-проводимостью толщиной около 2 мкм. Фотоэлементы с запирающим слоем имеют высокую чувствительность (до 10 мА/лм). Батареи кремниевых фотоэлементов называют солнечными. Их применяют для непосредственного преобразования солнечной энергии в электрическую. Их КПД составляет около 11%. Преимуществами полупроводниковых элементов являются экономичность (они не требуют источника внешнего тока) и долговечность.

Фоторезистор, полупроводниковый прибор, характеризующийся свойством изменять своё электрическое сопротивление под действием оптического излучения (см. Фотопроводимость). Через Фоторезистор, включенный в электрическую цепь, содержащую источник постоянного тока, протекает электрический ток. При облучении Фоторезистор ток увеличивается в результате появления фототока, который пропорционален уровню воздействующего сигнала и не зависит от полярности приложенного к Фоторезисторнапряжения. Появление фототока (или вызванного им изменения напряжения на Фоторезистор) используется для регистрации излучений (см. Приёмники излучения, Приёмники света, Оптрон).   Для изготовления Фоторезистор используют Se, Te, Ge (чистый либо легированный Au, Cu или Zn), Si, PbS, PbSe, PbTe, InSb, InAs,CdS, CdSe, HgCdTe. Характерная особенность этих полупроводниковых материалов – малая ширина запрещенной зоны (например, уInSb она составляет 0,18 эв). Полупроводник наносят в виде тонкого слоя на стеклянную или кварцевую подложку либо вырезают в виде тонкой пластинки из монокристалла. Слой (пластинку) снабжают двумя контактами (электродами). Подложку с фоточувствительным слоем (или пластинку) и электроды помещают в защитный корпус.   Важнейшие параметры Фоторезистор: интегральная чувствительность (определяемая как отношение изменения напряжения на единицу мощности падающего излучения при номинальном значении напряжения питания) составляет 10³–10⁸ в/вт; порог чувствительности (величина минимального сигнала, регистрируемого Фоторезистор, отнесённая к единице полосы рабочих частот) достигает 10^-12вт/гц¹/₂ постоянная времени (характеризующая инерционность Фоторезистор) лежит в пределах 10^-3–10^-8 сек. Для повышения порога чувствительности и расширения рабочего диапазона длин волн принимаемого излучения фоточувствительный слой некоторых Фоторезистор подвергают охлаждению. Так, охлаждение Фоторезистор из PbS до 78 К позволяет на порядок повысить пороговую чувствительность и расширить диапазон длин волн принимаемого излучения с 3,3 мкм до 5 мкм; глубоким охлаждением (до 4 К) Фоторезистор из Ge, легированного Zn, доводят границу его спектральной чувствительности до 40 мкм.

5

Фотодио́д — приёмник оптического излучения^[1], который преобразует попавший на его фоточувствительную область свет в электрический заряд за счёт процессов в p-n-переходе.

Фотодиод, работа которого основана на фотовольтаическом эффекте (разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС), называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. p-n и p-i-n фотодиоды только преобразуют свет в электрический ток, но не усиливают его, в отличие от лавинных фотодиодов и фототранзисторов.
