Кабель «кручена пара».

Найпростіша кручена пара (twisted pair) - це два перевитих навколо один одного ізольованих мідні проведення. Існує два типи тонкого кабелю:

неекранована (unshielded) кручена пара (UTP) і

екранована (shielded) кручена пара (STP).

По видах скрутки провідників горизонтального кабелю розрізняють парну й четверочную (мал. 5.4.). Четверочная скрутка дозволяє домогтися менших зовнішніх габаритів кабелю, більшої стабільності його конструкції й кращих електричних характеристик, однак кабель із четверочной скруткою більше складний у виробництві й обробленні й тому досить мало розповсюджений у техніку СКС.

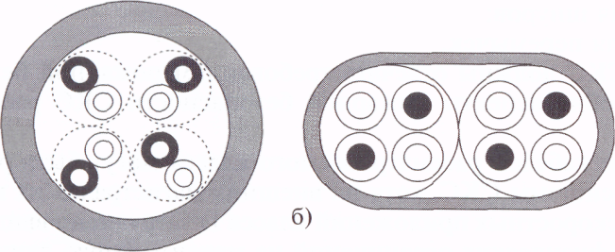

Мал. 5.3. Види скруток кручених пар: а) парна, б) четверочная

Як матеріал ізоляції провідників звичайно використається полівінілхлорид, зустрічаються також інші ізоляційні матеріали, наприклад, поліолефін, поліетилен і поліпропілен . Товщина ізоляційного покриву становить близько 0,2 мм.

З метою зниження рівня загасання провідники горизонтального кабелю виготовляють із монолітної (Solid) мідного дроту.

UTP STP S/UTP S/STP

Мал. 5.4. Конструкції горизонтальних кабелів

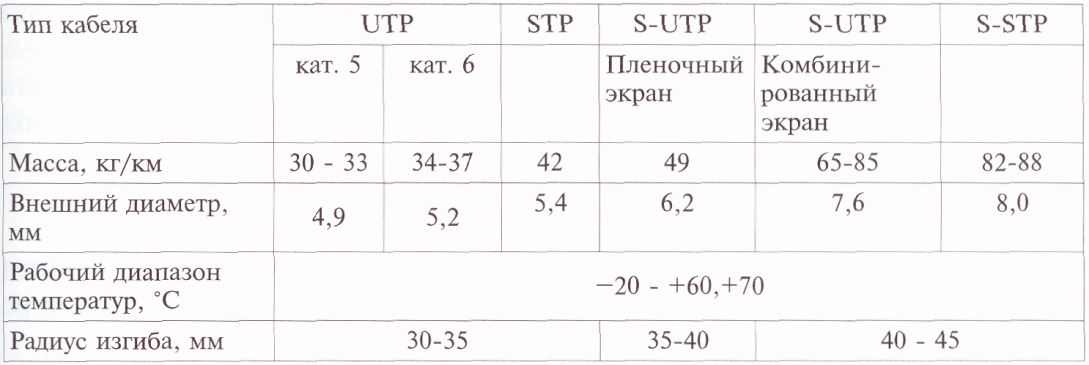

Таблиця 5.1. Типові механічні характеристики різних типів кабелів категорій 5 і 6

Неекранована кручена пара

Неекранована кручена пари (специфікація lOBase) широко використовується у ЛВС, максимальна довжина сегмента становить 100 м (328 футів).

Неекранована кручена пара визначена в стандарті - Electronic Industries Association and the Telecommunications Industries Association (EIA/TIA) 568 Commercial Building Wiring Standart. EIA/TIA 568 - на основі UTP - установлює стандарти для різних випадків, гарантуючи однаковість продукції. Ці стандарти включають такі категорії UTP.

Таблиця 5.2 Категорії UTP.

Тип кабеля	Характеристика
Категорія 1.	Традиційний телефонний кабель, по якому можна передавати тільки мова, але не дані. Більшість телефонних кабелів, зроблених до 1983 року, ставиться до категорії 1.
Категорія 2.	Кабель, здатний передавати дані зі швидкістю до 4 Мбит/с. Складається із чотирьох кручених пар.
Категорія 3.	Кабель, здатний передавати дані зі швидкістю до 10 Мбит/с. Складається із чотирьох кручених пар з дев'ятьма витками на метр.
Категорія 4	Кабель, здатний передавати дані зі швидкістю до 16 Мбит/с. Складається із чотирьох кручених пар
Категорія 5	Кабель, здатний передавати дані зі швидкістю до 100 Мбит/с. Частота сигналу до 100МГц. Складається із чотирьох кручених пар мідного проведення. Зазвичай дві пари призначені для передачі даних, дві – для передачі голосу.
Категорія 6.	Частота передавання сигналу до 200МГц. Забезпечує передачу даних на швидкості до 1000 Мбіт/с.
Категорія 7.	Частота передавання сигналу до 600МГц. Обов’язково екранується. Забезпечує передачу даних на швидкості до 1000 Мбіт/с.
