  1. Биполярный транзистор

  2. Выпрямительный диод

  3. кремниевый пентод

  4. Полевой транзистор

  1. Дополните утверждение.

Полевой транзистор с изолированным затвором представляет собой полупроводниковый прибор, в котором управляющий электрод отделен от токопроводящего канала слоем ________.

Ответ: диэлектрика.

  1. Какие вещества используются для выполнения полупроводниковых приборов? Выберите несколько веществ из перечисленных.

  1. кремний

  2. германий

  3. арсенид галлия

  4. железо

  5. медь

  6. фосфор

  1. Верно ли определение?

Полевым транзистором называется усилительный прибор, имеющий два p-n перехода и три активных вывода: эмиттер, коллектор и базу.

  1. Да

  2. Нет

  1. Выберите электронные приборы, количество активных выводов которых равно двум.

  1. варикап

  2. туннельный диод

  3. биполярный транзистор

  4. тринистор

  5. динистор

  6. полевой транзистор

  1. Ответьте на вопрос, выбрав один правильный ответ.

Какие носители заряда являются основными в полупроводниковых структурах?

  1. электроны

  2. количество которых много больше

  3. дырки

  4. количество которых много меньше.

  1. Каково сопротивление выпрямительного диода, если Iпр = 25мА, Uпр = 5В. Выберите один правильный ответ.

  1. 0.02 кОм

  2. 0.2 кОм

  3. 2 кОм

  1. Обратной связью называют…

  1. передачу части мощности полезного сигнала с выхода устройства или какого-либо промежуточного звена на его выход;

  2. постороннее напряжение на выходе усилителя;

  1. Цепь обратной связи характеризуется…

  1. коэффициентом усиления К = Uвых / Uвх;

  2. коэффициентом передачи цепи обратной связи вос = Uос / Uвых;

  3. коэффициентом частотных искажений М = К / Кf

  1. Много петлевая обратная связь представлена на схеме вос

1 ) К1 К2

вос

2) К

вос

К1 К2

3 )

вос1

вос2

  1. Какая по знаку обратная связь может быть образована в схеме биполярного транзистора, включенного по схеме с общим эмиттером?

  1. положительная обратная связь;

  2. отрицательная обратная связь;

  3. комбинированная обратная связь.

  1. Входное напряжение усилителя Uвх=0.01 В, выходное напряжение Uвых=2.5 В. Какова величина коэффициента усиления?:

  1. 2.5;

  2. 25;

  3. 250.

4) 0.004

  1. По способу подачи напряжения цепь обратной связи может быть организована:

  1. по напряжению;

  2. последовательно;

  3. по току.

  1. Цепь обратной связи не влияет на такие показатели усилителя как:

  1. нелинейные искажения и помехи;

  2. входное сопротивление;

  3. напряжение источника питания.

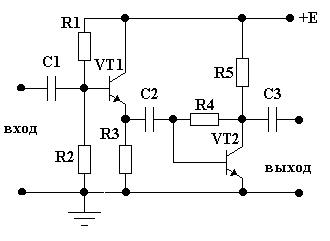

  1. Какой вид межкаскадной связи использован в первом каскаде?

1) резистивно-емкостной

2) непосредственный

3) трансформаторный

  1. Как называется способ подачи смещения на усилительный элемент VT2?

  1. Смещение (фиксированным) напряжением;

  2. Смещение (фиксированным) током;

  3. Нет смещения.

  1. Как называется способ стабилизации, примененный во втором каскаде?

1)Нет стабилизации

2)Эмиттерная стабилизация

3)Коллекторная стабилизация.

70. Схемы межкаскадных связей в усилителях служат для…

  1. передачи энергии от источника сигнала на вход усилителя, от предыдущего каскада к последующему, от оконечного каскада в нагрузку;

  2. передачи части мощности полезного сигнала с выхода устройства или какого-либо промежуточного звена на его вход;

  3. подачи питающих напряжений на электроды усилительных элементов.

71. Какой вид межкаскадной связи показан на схеме?

  1. резисторно-емкостная;

  2. дроссельно-емкостная;

  3. трансформаторная.

72. При организации резисторно-емкостной связи используют…

  1. трансформатор;

  2. резисторы и конденсаторы;

  3. дроссель, подключаемую в выходную цепь усилительного элемента.

73. Резисторно-емкостная и межкаскадная гальваническая (непосредственная) связи…

  1. имеют небольшую полосу пропускания;

  2. позволяют получить более высокий коэффициент усиления;

  3. обладают хорошими частотно-фазовыми характеристиками.

74. Усилительный каскад является активным четырехполюсником, потому что…

  1. содержит источник питания с усилительным элементом;

  2. включает в свой состав реактивные элементы;

  3. имеет четыре активных вывода.

75. Различают следующие схемы с общим эмиттирующим электродом:

  1. с общим затвором;

  2. с общим анодом;

  3. с общим истоком.

76. Существуют схемы с общим управляющим электродом:

  1. с общим эмиттером;

  2. с общим затвором;

  3. с общим анодом.

77. Схема включения усилительного элемента с общим управляемым (выходным) электродом:

  1. с общим катодом;

  2. с общей базой;

  3. с общим стоком.

78. Различают следующие режимы работы усилительных элементов:

  1. С;

  2. А;

  3. F.

79. Режим работы усилительного элемента А характеризуется:

  1. работой усилительного элемента с отсечкой;

  2. работой усилительного элемента, обеспечивающего протекание входного тока в течение всего периода входного сигнала;

  3. работой усилительного элемента с углом отсечки < 45о.

80. Какой режим работы усилительного элемента используется в однополярных ключевых импульсных усилителях?

  1. АВ;

  2. С;

  3. Д.

81.В каком из режимов работы (А, АВ, С) усилительного элемента КПД наибольший?

  1. АВ;

  2. С;

  3. В.

82. Усилители звуковых частот работают в диапазоне…

  1. от 0 до единиц и десятков Мгц;

  2. от 20…30 Гц до 20…30 кГц;

  3. в узкой полосе высоких частот.

83. Какие схемы включения биполярных и полевых транзисторов получили наибольшее распространение?

  1. с ОЭ и ОИ;

  2. с ОЗ и ОБ;

  3. с ОС и ОК.

84. Какую функцию выполняют резисторы R1, R2 в представленной схеме?

  1. определяют нагрузку каскада по постоянному току;

  2. служат для подачи постоянного смещения на вход биполярного транзистора VT1;

  3. обеспечивают заданное напряжение смещения на эмиттерном переходе и температурную стабилизацию токов транзистора.

85. Каскад предварительного усиления (КПУ) предназначен для

  1. для согласования сопротивлений источника сигнала и первого каскада усилителя;

  2. для согласования сопротивления оконечного каскада и нагрузки;

  3. для основного усиления сигнала по напряжению, полученного от источника, до уровня, необходимого для выходного каскада;

86. Усилителя представляет собой последовательно организованные каскады:

  1. каскад предварительного усиления, предоконечный каскад, оконечный каскад;

  2. входное устройство, каскад предварительного усиления, предоконечный каскад, оконечный каскад, выходное устройство;

  3. источник сигнала, входное устройство, каскад предварительного усиления, предоконечный каскад, оконечный каскад, выходное устройство, нагрузка.

87. Цепи амплитудно-частотной коррекция в широкополосных и импульсных усилителях применяются с целью

  1. организации цепей обратной связи;

  2. для того, чтобы расширить полосу усиливаемых частот, без уменьшения коэффициента усиления на средних частотах;

  3. для защиты входа транзистора от постоянного напряжения.

  4. для обеспечения устойчивости (отсутствия генерации)

88. Существуют следующие схемы коррекции широкополосных усилителей:

  1. индуктивной коллекторной коррекции частотных искажений

  2. НЧ-коллекторной коррекции

  3. с помощью частотно-зависимой ООС

  4. двухтактного трансформаторного каскада.

  5. оптическая.

89. Рассчитать коэффициент усиления инвертирующего усилителя на ОУ при R1=1 кОм и Rоос=51 кОм.

  1. 5.1;

  2. 0.51;

  3. 0.02

  4. 51.

90. Оконечные каскады усилителя предназначены для
