Бетонирование пакета плит

Плиты бетонируются сплошными на весь этаж, вместе с балконами и лоджиями, в них нет швов, что улучшает звукоизоляцию. Плиты бывают плоские, ребристые, пустотные, кессонные.

Для бетонирования устанавливают бортовую опалубку, ограничивающую плиту по контуру (рис. 87). После бетонирования первой плиты на её бортовую опалубку устанавливают бортовую опалубку второй плиты перекрытия, низ которой крепят к опалубке первой плиты соединительными болтами.

Для бетонирования третьей плиты используют опалубку первой плиты, таким образом используют два комплекта опалубки. После установки опалубки наносят разделительный слой, которым покрывают основание для того, чтобы не было сцепления следующей плиты с бетоном предыдущей.

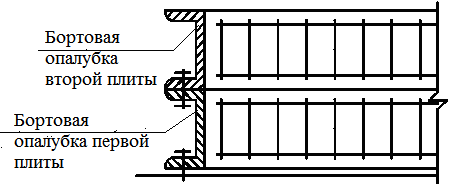

Рис. 87. Установка бортовой опалубки

В качестве разделительного слоя используют различные материалы: рулонные (рубероид, пергамин, полиэтиленовую пленку); жидкие полимеры образующие на поверхности бетона плёнку; суспензии и эмульсии (меловую, известковую, глинистую); листовые материалы (асбестоцементные, стеклоцементные). Листовые материалы образуют декоративную поверхность, не требующую дополнительной отделки.

Разделительным слоем могут служить гранитная и мраморная крошка для получения поверхности потолка, имитирующего эти материалы.

После нанесения разделительного слоя устанавливают арматурный каркас.

В первую очередь монтируют воротники, которые заранее надеты на колонны. Для того чтобы в дальнейшем можно было захватить плиты перекрытий при подъёме, между подготовкой и воротником оставляют зазор не менее 30 мм (рис. 88). Для этого воротники выставляют на подкладки. Арматуру каркаса приваривают к воротнику.

При изготовлении пустотных, кессонных или ребристых плит монтируют пустотообразователи.

Рис. 88. Бетонирование плит: 1 - бетонная подготовка; 2 - воротник; 3 - колонна; 4 – арматурный каркас; 5 – деревянные бруски;

6 – подкладки; 7 - защита от попадания раствора

У захватных зазоров воротников устанавливают деревянные бруски для образования в бетонной плите отверстий для подъёмных тяг.

Бетон подают бадьёй или бетононасосом в один слой при толщине до 240 мм, при толщине более 240 мм - в два слоя; уплотнение ведут глубинными вибраторами.

Для бетонирования используется литая бетонная смесь с суперпластификаторами, после укладки бетона производится вакуумирование поверхности и уход за бетоном. Ядро жёсткости бетонируют при использовании скользящей опалубки на всю высоту; при бетонировании в переставной опалубке - с опережением на этаж.

Подъём плит перекрытия

Подъём плит производится в строго определённой последовательности, графическое изображение которой называется схемой подъёма. Схема подъёма определяет очерёдность подъёма плит, высоту их подъёма, отметки временного опирания. Она разрабатывается таким образом, чтобы устойчивость каркаса здания обеспечивалась на всех этапах возведения. Нарушение схемы подъёма может привести к потере устойчивости каркаса и даже к обрушению здания.

В процессе эксплуатации здания колонны представляют собой вертикальные стержни, раскреплённые на каждом этаже между собой и прикреплённые к ядру жёсткости плитами перекрытий. При подъёме колонны стоят свободно, так как плиты непрерывно перемещаются по ним вверх. Чем выше поднимаются плиты, тем больше свободная длина колонн и тем меньше их устойчивость. Однако в процессе подъёма находятся не все плиты, а только одна. Поэтому для обеспечения устойчивости колонны в процессе подъёма часть плит, которые не находятся в состоянии подъёма крепят к ядру жёсткости и колоннам металлическими клиньями (рис. 89).

Штырь пропускают через сквозное отверстие в колонне. Клин 7 крепят к плите, клин 6 - съёмный.

Одновременно поднимают одну, две, три, иногда четыре плиты, в зависимости от массы и грузоподъёмности подъёмников. Плиту покрытия всегда поднимают одну, так как при её подъёме колонна прикреплена к ядру жёсткости только в уровне нижележащей плиты, а её верх свободен, т.е. колонна находится в самых неблагоприятных условиях. Для ускорения подъёма зазор между плитами оставляют равным 200  300 мм (рис. 90, 91).

При таком плотном расположении плит к. ядру жёсткости крепят не каждую плиту, а лишь некоторые через 4  6 м по вертикали. Обязательно крепят плиту покрытия и две нижележащие плиты. Это определяет расстояние между плитами, которое должно быть не менее 1 м для прохода людей.

При достижении очередной плитой отметки временного опирания её поднимают на 20  30 мм выше отверстий в колоннах, после чего в отверстия вставляют опорные штыри и опускают на них плиту.

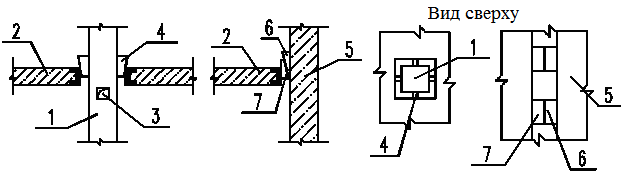

Рис. 89. Устройство временных креплений плит к колоннам: 1 - колонна; 2 - плита перекрытия; 3 - опорный штырь; 4 – клин;

5 - ядро жёсткости; 6, 7 - парные клинья

Возможные отклонения каркаса от проектного положения контролируют вертикальностью подъёма плит. Для этого на верхнюю плиту по углам или в любых трёх - четырёх точках по периметру на стальной проволоке подвешивают отвесы массой 8  10 кг так, чтобы они с верхней плиты доставали почти до земли.

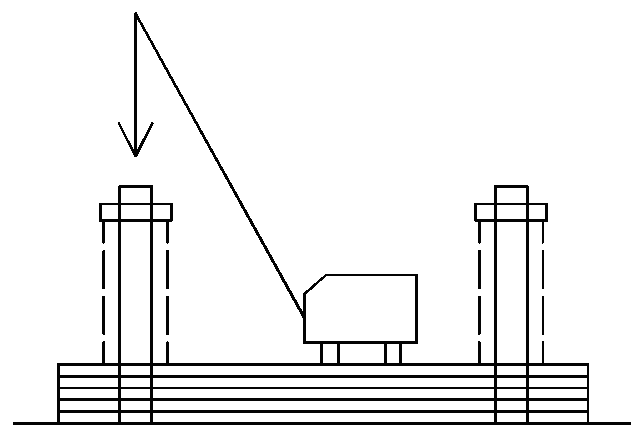

Рис. 90. Установка подъёмников и бетонирование пакета плит

Под отвесами бетонируют мишени, в которых устанавливают арматурные стержни, выступающие из бетона на 150  200 мм и совпадающие с осями отвесов.

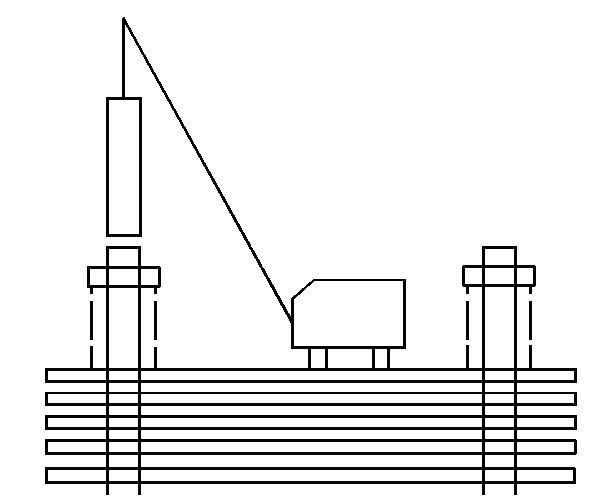

Рис. 91. Промежуточный подъём плит перекрытия

По мере подъёма проволоку, на которой подвешен отвес, удлиняют. Вертикальность подъёма промежуточных плит контролируют по вертикальным рискам, которые окрашивают на стене ядра жёсткости. К плите приваривают арматурные стержни. Вертикальность проверяют теодолитом - совпадением рисок и арматурных стержней.

Стык колонн производят на высоте 1,5  1,6 м над перекрытием, чтобы на пеньке колонны мог разместиться кондуктор и подъёмник. Порядок монтажа обычный.
