Монтаж оболочки с радиальным расположением вант

Сетка вант с натяжением канатов по наружному опорному кольцу очень трудоёмка в монтаже и связана с многочисленными перестановками домкратов. Более технологичной в монтаже является система с радиальным расположением вант и центральным опорным кольцом, внутри которого сосредоточены все операции по натяжению вантовой сети и домкраты перемещаются по сплошному настилу внутреннего опорного контура на небольшие расстояния.

Центральное кольцо в этом случае монтируют на временной опоре. Полуфермы состоят из двух канатов. Нижний несущий и верхний стабилизирующий канаты соединены стойками. По верхним канатам укладывают металлические щиты. После установки и закрепления всех полуферм стабилизирующие канаты натягивают. Для изготовления полуферм на площадке ванты натягиваются и испытываются на нагрузку 120 % от проектной нагрузки.

Одновременно производится натяжение по четыре взаимно перпендикулярные фермы: 1, 2, 3, 4, затем 5, 6, 7, 8. После натяжения вантовой сети ведут монтаж кровли башенным краном, установленным на радиальные пути вокруг сооружения (рис 75).

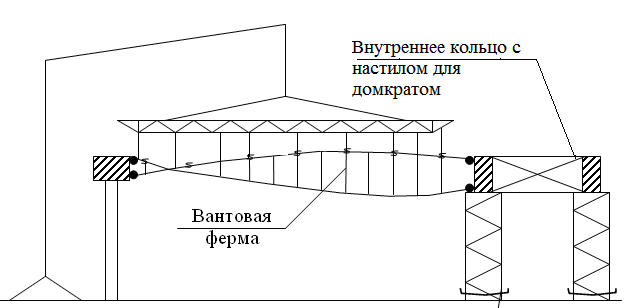

Рис. 75. Монтаж оболочки с радиальным расположением вант

Временные опоры снабжены песочницами для раскружаливания внутреннего опорного кольца. Раскружаливание ведут после сборки и натяжения всей окружности покрытия.

Монтаж вантового покрытия шатрового типа

Покрытия шатрового типа отличаются наличием центральной опоры.

Такую конструкцию можно применять в сооружениях, где наличие опоры в центре сооружения не мешает процессу эксплуатации (рынки, выставочные павильоны, торговые центры).

Монтаж вант ведётся полноповоротным краном, установленным на центральной опоре, и башенным краном, перемещающимся по радиальным путям вокруг сооружения (рис. 76).

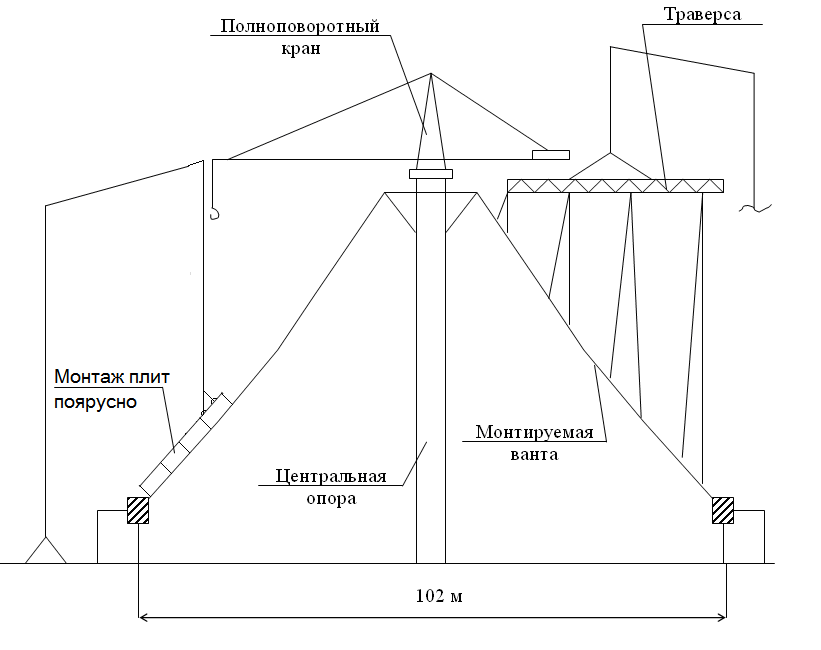

Рис. 76. Монтаж вант шатрового покрытия

Монтаж центральной опоры и опорных колец ведётся гусеничным краном.

Для монтажа вант применяется специальная траверса со стропами различной длины для придания ванте проектного положения во время подъёма.

Плиты покрытия монтируют по ярусам снизу вверх. К монтажу следующего яруса приступают после монтажа всех плит и заделки стыков. Кран, установленный на центральной опоре, демонтируют после окончания монтажа всех конструкций.

Висячие покрытия с жёсткими нитями

Висячие покрытия состоят из стальных решётчатых ферм. Висячие фермы работают аналогично нитям, обладающим изгибной жёсткостью (ванты). От обычных ферм их отличает наличие горизонтального распора, который они передают на опорный контур (рис. 77). Значительное их провисание (провисание равно 18 м) позволяет уменьшить величину распора и значительно снизить их массу.

При пролёте 100 м высота криволинейного очертания составляет всего 2.5 м (высота ферм). В зависимости от длины фермы монтируют целиком или частями с использованием временных опор. Монтаж ведётся башенным краном, установленным по центру здания. Раскружаливание производят после сварки верхних поясов. Сварку нижних поясов производят после полной загрузки покрытия (прогоны, кровля, подвесной потолок). Это обеспечивает работу верхнего пояса на все постоянные нагрузки, а нижнего - только на снеговые нагрузки.

Профилированный настил укладывают от оси симметрии к опорам. Монтаж ферм ведут башенным краном, установленным посередине пролёта, методом на себя. Монтаж покрытия ведут башенными кранами, установленными вокруг сооружения. При недостаточном вылете стрелы монтажного крана для установки плит покрытия в центре сооружения плиты подают одной траверсой двумя кранами.

Рихтовочное приспособление на опоре обеспечивает совмещение стыкуемых концов ферм.

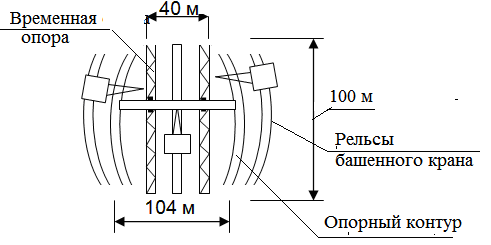

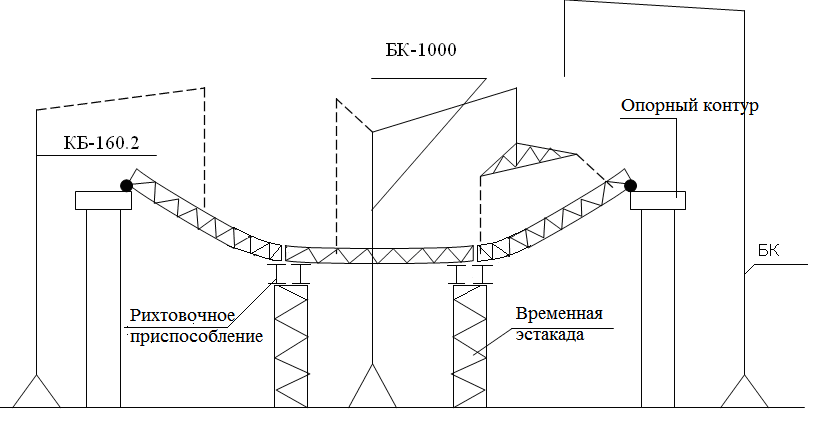

Рис. 77. Монтаж висячего покрытия с жесткими нитями
