Монтаж трёхшарнирных арок

Монтаж арок отличается некоторыми особенностями, связанными с наличием верхнего шарнира, и наиболее часто выполняется с помощью передвижной опоры, снабжённой домкратами (рис. 41). Опору устанавливают под верхним центральным шарниром. После раскружаливания опору по путям перемещают под следующую арку. При монтаже трёхшарнирных арок каждую полуарку стропуют у центра тяжести и поднимают краном отдельно. Первую полуарку в положении на весу заводят пятовым шарниром на опору и путём поворота в шарнире устанавливают вторым концом на временную опору. Вторую полуарку поднимают таким же способом и опускают до совмещения осей замковых отверстий верхнего шарнира. Деревянные арки пролетом до 65 м отличаются большой гибкостью. При длине арки более 20 м производят усиление.

При монтаже деревянных трёхшарнирных арок производят усиление сжатого верхнего пояса (рис.42).

Рис. 41. Монтаж трёхшарнирных арок на временных опорах

Железобетонные полуарки укрупняют на стеллажах и подают на тележках к месту монтажа, поднимая одним или двумя кранами методом скольжения.

Можно поднимать обе полуарки двумя разными кранами и соединять в верхнем шарнире без временной опоры. Для монтажников устанавливают передвижные телескопические подмости. Для заделки стыка у шарнирного соединения навешивают подмости.

Рис. 42. Одновременный монтаж трёхшарнирных арок двумя кранами

Монтировать трёхшарнирные арки можно также крупными блоками (рис. 43), состоящими из двух полуарок, ригелей, прогонов и связей.

Сборку блоков ведут у места монтажа, при подъёме разворачивают, опускают на центральную опору, где производят соединение двух блоков. Для выверки временная опора оборудована домкратными устройствами. Межблочное пространство заполняют конструкциями покрытия после монтажа блоков другим краном, передвигающимся поперёк пролёта. Временную опору демонтируют после операции раскружаливания. Монтаж блоками позволяет обходиться без временных креплений арок, так как пространственные блоки более устойчивы.

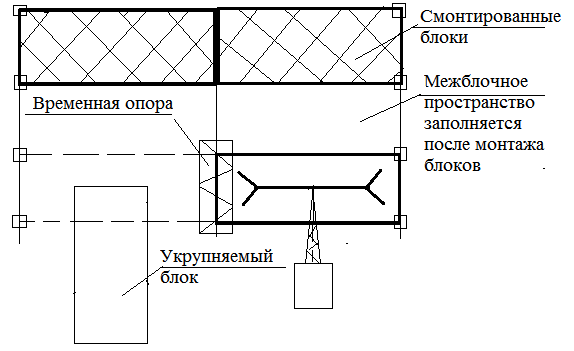

Рис. 43. Монтаж трёхшарнирных арок блоками

Монтаж блоков полуарок стягиванием опор

Для этого блоки полуарок собирают на высоте удобной для работы с шарнирно-рычажных подмостей. Опорные башмаки арок одной из сторон здания при этом временно размещают за его пределами, создавая подвижные опоры (рис. 44).

После сборки блоков арки, монтажа гидродомкратных установок или полиспастов производят подъём блоков полуарок стягиванием опор. После того, как подвижные опоры, передвигающиеся по направляющим, достигнут проектного положения, а башмаки упрутся в ограничители постоянных фундаментов, их приваривают к закладным деталям.

Можно стягивать арки путём скольжения двух блоков (рис. 45) из полуарок. Блоки из полуарок собирают на специальных накаточных путях, позволяющих перемещать их в момент стягивания.

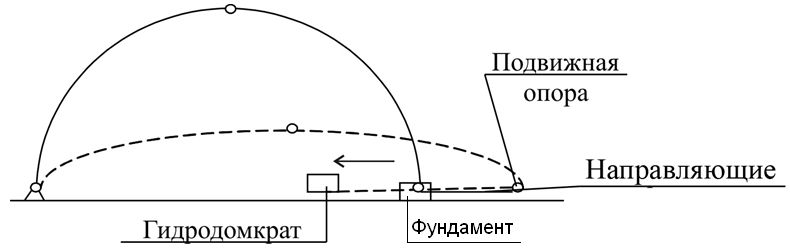

Рис. 44. Монтаж трёхшарнирных арок подтягиванием одной опоры

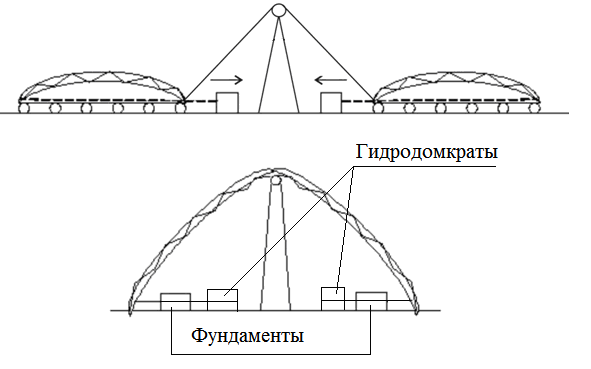

Рис. 45. Монтаж трёхшарнирных арок стягиванием двух блоков

Стягивание производится гидродомкратами до стыковки с проектными фундаментами. Под верхний шарнир устанавливается временная опора.
