3.3.5. Время реверберации
3.3.5.1. Достаточность диффузности звукового поля зала определяется гулкостью. Количественно она оценивается временем реверберации зала, которое будет различным для залов разного назначения и объема. Время реверберации - время, в течение которого звуковая энергия после выключения источника падает до 1/1000000 своей первоначальной величины.
3.3.5.2. Зависимость времени реверберации от объема (для частоты 512 Гц) показана на рис. 3.3.8. Чтобы время реверберации зала не зависело от степени заполнения его слушателями, кресла в нем должны быть мягкими с обивкой, пропускающей воздух, т.е. с большим звукопоглощением.

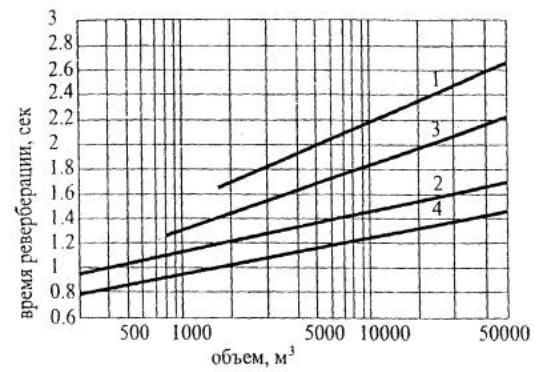

Рис. 3.3.8. Зависимость оптимальных значений времени
реверберации от объема помещения при частоте 512 Гц:
1 - хоровая и органная музыка;
2 - легкая музыка;
3 - средние значения для музыки;
4 - средние значения для речи.
3.3.5.3. Время реверберации на стадии рабочего проекта рассчитывается для частот 125, 500, 1000, 2000, 3000, 4000, 5000, 6000 и 8000 Гц. Для частот до 1000 гц включительно время реверберации вычисляют по формуле Эйринга:
,
(1)
где T - время реверберации, с;
SF - суммарная площадь внутренних поверхностей, м2;
ln (1 - a) - функция среднего коэффициента звукопоглощения;
V - объем зала, м3.
3.3.5.4. Для частот выше 1000 Гц начинает сказываться молекулярное поглощение звука в воздушном объеме зала, и формула (1) изменяется:
,
(2)
где все значения те же, что и в формуле (1), а коэффициент 4m учитывает поглощение звука и воздухе и зависит от температуры и относительной влажности воздуха.
3.3.5.5. При расчете времени реверберации заполнение зала слушателями рекомендуется равным 75 %. При расчетном времени реверберации большем требуемого оптимального значения во внутреннюю отделку зала рекомендуется ввести звукопоглощающие материалы, которые следует располагать на поверхностях, не дающих первых направленных полезных отражений. Обычно звукопоглотитель размещают в верхней части боковых стен, иногда на задней стене и на части потолка, не дающей ранних отражений. Более точно эти участки определяют специальными построениями с использованием метода мнимых, источников. Для увеличения диффузности звукового поля в зале и для более эффективного звукопоглощения звукопоглощающий материал лучше размещать отдельными плоскостями размером 1 - 5 м. При этом не следует закрывать ими поверхности пазух над и под балконом. Звукопоглощающие конструкции должны соответствовать интерьеру зала и отвечать санитарным и противопожарным требованиям.
3.3.6. Звукоизоляция

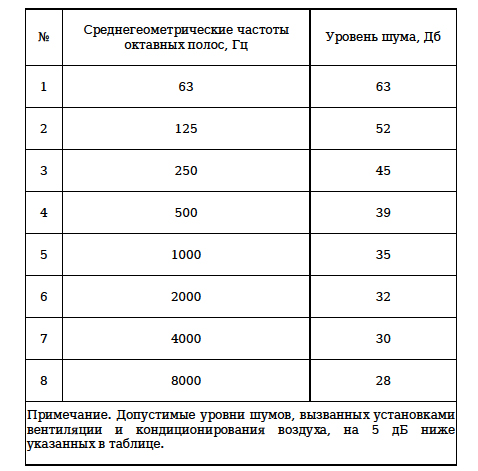

3.3.6.1. Комфортные акустические условия в концертных залах определяются с учетом его звукоизоляции, которую следует проектировать в соответствии с МГСН 2.04-97. Общий уровень посторонних шумов, проникающих в концертный зал не должен превышать (в октавных полосах) значений, указанных в табл. 3.3.2
Таблица 3.3.2
3.3.6.2. Следует избегать размещения концертных зданий вблизи шумных предприятий и магистралей. При разработке архитектурно-планировочной схемы здания следует использовать окружающие зал помещения для защиты его от уличных шумов.
3.3.6.3. Помещения с сильными источниками шумов и вибраций (вентиляционные камеры, насосные, шахты лифтов и их машинные помещения, трансформаторные и т.п.) не должны примыкать к залу и другим помещениям, требующим тишины. В помещениях
с шумными установками, кроме их надлежащего расположения в здании, следует предусматривать вибро- и звукоизоляцию установок, а также предусматривать специальные устройства по глушению шумов.
