4.1.6. Беспрепятственная видимость и частичное загораживание концертного зрелища

Требования беспрепятственной видимости лимитируют форму разреза, боковые границы мест (при портальной сцене и эстраде концертного зала), положение балконов и т. д. Абсолютно беспрепятственную видимость в концертных залах, как правило, не удается обеспечить. Только в кинотеатрах, где первый ряд значительно удален от экрана и нижняя кромка экрана расположена достаточно высоко, возможно проектировать профиль мест с превышением 12 см без чрезмерно крутого уклона иола. В театрах, где критичная точка наблюдения (на красной линии) находится примерно на уровне голов передних зрителей, а дистанция до первого ряда составляет 3-5 м, превышение 12 см привело бы к слишком крутому амфитеатру. Поэтому, но нормам СНиП II -Л. 20-69, в театрах принято превышение 6 см. Частичное загораживание возникает здесь и для боковых зрителей, сидящих вне проекции портала: его вертикальная кромка загораживает около 25% объема сцены. Аналогичное положение в клубных залах и в спортивных залах с трибунами.

В концертных залах также практически не может быть обеспечена беспрепятственная видимость для всех зрителей: она потребовала бы очень крутых уклонов амфитеатра и увеличения кубатуры зала, а кроме этого, и ограничения вместимости. что противоречит эвакуационным. экономическим и акустическим требованиям.

Частичное загораживание концертного зрелища возникает по двум причинам: первая - загораживание зрелища головами впереди сидящих зрителей; вторая - загораживание зрелища портальной стеной (при наличии портала); возможно и загораживание другими выступающими конструкциями - краями балконов и т. п.

Профиль пола строится так, чтобы можно было видеть зрелище поверх голов зрителей, сидящих впереди.

Графические и аналитические методы построения профиля широко известны (рис. 4.1.1., 4.1.2.).

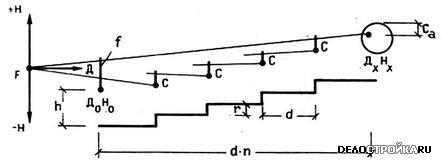

Рис.4.1.1. Построение идеальной кривой (равных превышений):

Са - антропометрическое превышение - расстояние от глаза человека до верха его головы;

С -превышение - расстояние (по вертикали) от луча зрения, направленного в расчетную (фокусную) точку зрелища, до глаза сидящего впереди человека:

d - расстояние между рядами (от спинки до спинки кресла);

F - фокусная точка, в которую направлены лучи зрения (эта точка принимается за начало координатной системы, фиксирующей положение зрителей):

f - превышение последнего ряда над первым;

Но- расстояние (по вертикали) от фокусной точки до глаза зрителя первого ряда;

До - расстояние (по горизонтали) от фокусной точки до первого ряда;

Нх- высота глаза зрителя расчетного ряда над уровнем фокусной точки;

h - высота глаз сидящего человека над уровнем пола;

r - высота подступенка или разница в уровне глаз двух соседних рядов

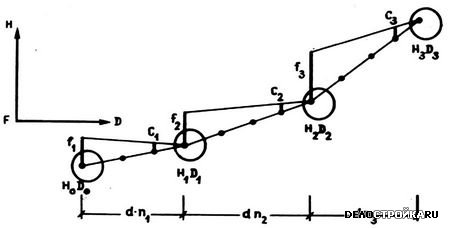

Рис. 4.1.2. Построение профиля по ломаной.

f1, f2, f3 - превышение глаз зрителя последнего ряда над первым в каждом из отрезков ломаной;

n1, n2, n3 - число промежутков между рядами в каждом отрезке ломаной;

С1, С2, С3 - наименьшее превышение в каждом отрезке

В книге «Кинотеатры» показано, что профиль мест, построенный с равными превышениями, но меньшими 12 см, не обеспечивает равных для всех рядов условий видимости, так как в этом случае загороженная площадь экрана увеличивается для мест с большим удалением (рис. 4.1.3.).

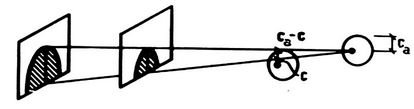

Рис. 4.1.3. Рост величины загораживания при удалении зрителя от экрана.

Поэтому правильнее создавать не постоянные превышения, а постоянную площадь загораживания для всех мести переменные превышения (рис. 4.1.4). Для театральных постановок, концерта и других объемных зрелищ с увеличением удаления возрастает загороженный объем сцены; в этом случае равенство условий состоит в равенстве загороженных объемов зрелища.

Рис. 4.1.4. Изменение превышений Сx (м) в зависимости от удаления зрителей Дx (м) при заданной площади загораживания экрана m, % от площади всего экрана.

Для уточнения условий видимости в концертном зале был проведен расчет реальных объемов загораживания для разных координат зрителя и разных превышений (расчет проводился с помощью ЭВМ). Учитывалось, что число голов, загораживающих зрелище, уменьшается для дальних рядов (рис. 4.1.5), в то время как объем загораживания каждой головой для этих рядов увеличивается.

Рис. 4.1.5. Изменение числа теней от голов впереди сидящих людей в зависимости от удаления зрителя.

Расчет проведен для зоны так называемого циклопического глаза. При ширине кресел 0, 5 м и глубине рядов 0. 9 м зона (в просвете между головами предыдущего ряда), видимая одновременно обоими глазами, лежит в пределах угла 17°20', а зона. видимая хотя бы одним глазом, - в пределах угла 25°20'. Поскольку добавления за счет видимости одним глазом явно некомфортны, была принята средняя зона - зона циклопического глаза - 21°20' (рис. 4.1.6).

Рис. 4.1.6. Сравнение циклопической и бинокулярной схемы зрительного восприятия.

Проведенный расчет показал, что профиль пола, обеспечивающий равную долю загораживания зрелища для всех рядов, отличается от профиля, построенного по «идеальной» кривой. Для концертных действий, широких по фронту, он должен быть для передних мест более пологим, а для задних более крутым, чем по кривой равных превышений, т. е. в первых рядах превышения должны быть меньше, чем в дальних.

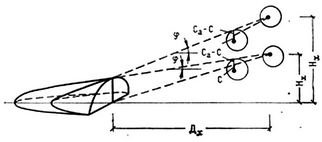

Расчеты показывают также, что при соблюдении равной меры загораживания превышения должны зависеть от отметок мест относительно эстрады - превышения на балконе меньше, чем в партере на той же дистанции (рис. 4.1.7).

Рис. 4.1.7. Объем загораживания трехмерного зрелища п зависимость его величины от отметки зрителя над планшетом сцены: a - угол подъема; Нх - высота подъема (отметка) зрителя над планшетом сцены
