1.2.3. Схема включения платинового терморезистора

Измерение сопротивления напрямую невозможно, поэтому пользуются косвенным методом: измеряют ток пропорциональный сопротивлению в аналоговых приборах или падение напряжения на терморезисторе в цифровых приборах, рис.2.

Простейшее включение терморезисторного преобразователя рис.2а. Терморезистор через точки А и Б при помощи, как правило медных проводников, обладающих сопротивлением через источник напряжения подключен к измерительному прибору. Учитывая приведенное в 1.2.1. для меди, получаем, что последовательно с включены два медных проводника, с чувствительностью большей чем у платинового термопреобразователя сопротивления, то есть, имеем в измерительной цепи добавочное сопротивление равное двум сопротивления медных проводников и еще зависящее от температуры, в которой находятся эти проводники.

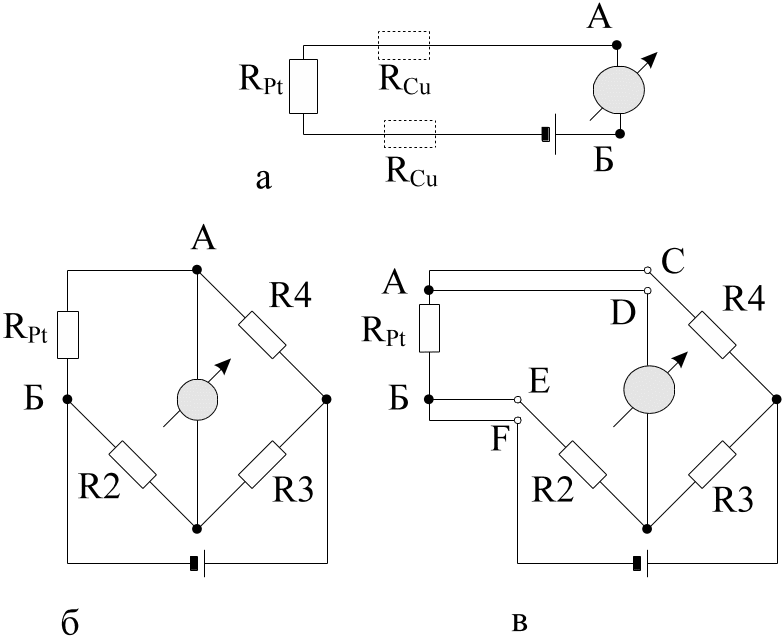

Рис. 2. Включение терморезистивного датчика

Следовательно, схема рис.2.а некорректна, используется редко и лишь в случаях, когда сопротивление соединительных проводов мало и они мало подвержены воздействию окружающей температуры, так что суммарное воздействие от сопротивления проводников и окружающей температуры не превышает номинальную погрешность терморезистора.

Для устранения приведенного выше явления терморезистор включают в качестве одного из резисторов классического мостика Уитстона, рис. 2.б. Мостовая схема позволяет получить дифференциальное выходное изменение тока в измерительном приборе, линейно зависящее от величины разбаланса моста.

Схема включения терморезисторного преобразователя температуры приведенная на рис. 2.б содержит грубую ошибку, в ней присутствуют все выше перечисленные отрицательные факторы обнаруженные в схеме рис. 2.а и применять её не следует.

Схема включения терморезисторного преобразователя температуры приведенная на рис.2в лишена рассмотренных выше недостатков, но за все приходится платить. Терморезистор подключен к мостику Уитстона четырьмя проводами – четырехпроводная схема включения. Точки А и Б вынесены на терморезистор, смотри рис.1 выноска 6, концы платиновой проволоки непосредственно распараллелены на соответствующие контакты электрического разъема, схема с вынесенными точками А и Б. При этом результирующий ток протекающий через измерительный прибор остается неизменным, независящим от одинакового изменения сопротивления соединительных проводов. Отличие четырех проводной схемы от схемы б заключается в наличие проводов AC, АD, BE, BF. Эти провода повлияют на баланс моста при равенстве резисторов моста и терморезистора, который устраняется балансировкой моста. Однако при изменении сопротивления проводов изменится ток, протекающий через них, при этом ток через терморезистор останется неизменным, следовательно ток протекающий через измерительное устройство также останется неизменным и его изменение будет происходить только от изменения сопротивления терморезистора, а не от изменения сопротивления присоединительных проводов.

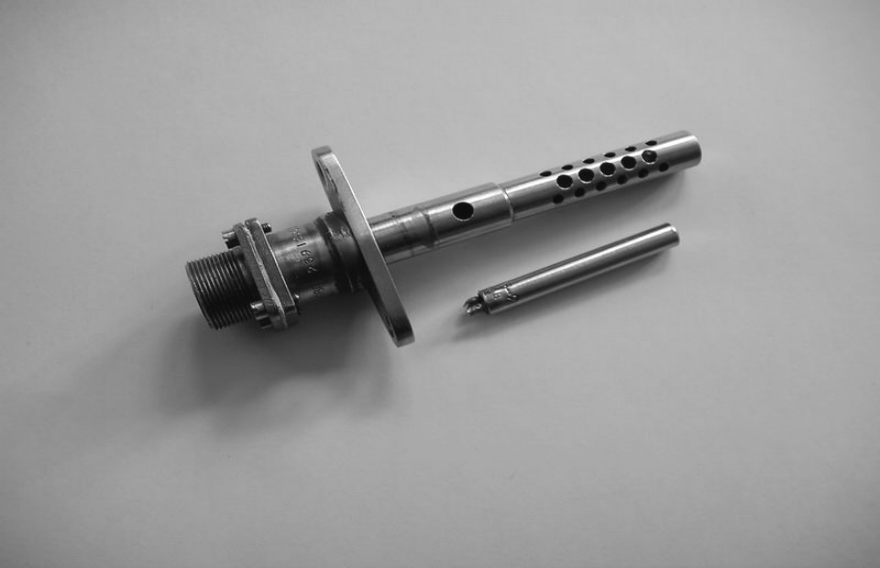

Рис. 3. Термодатчики П-98, П-85
