Порядок выполнения работы
Данную работу следует выполнять вдвоем или с помощью лаборанта. При этом один человек наблюдает за показаниями манометра и секундомера и называет их, а второй человек записывает данные в заранее подготовленную таблицу 1 (см. ниже).
В качестве капилляра используется дроссель ДР2 (рис. 6). Схема экспериментальной установки приведена на рис. 6. Оба входа термометров для датчиков температуры «Д1» и «Д2» должны быть замкнуты заглушками.
Перекройте кран К2. Включите компрессор, откройте кран К1 и накачайте в баллон воздух до максимально возможного давления примерно 200 мм рт.ст. Закройте кран К1 и выключите компрессор. Подождите 1 минуту для установления температуры и давления воздуха в баллоне.
Откройте кран К2 и снимите зависимость давления воздуха в баллоне от времени. Для этого:
при подходе давления к
включите секундомер;при достижении заданного p зафиксируйте показания кнопкой «SET», прочтите и запишите показания, снова нажмите «SET».
Повторите все измерения п. 2 еще два раза. Заполните таблицу 1.
Таблица 1
p, кПа |
118,00 |
116,00 |
114,00 |
112,00 |
110,00 |
88,00 |
77,00 |
66,00 |
55,00 |
44,00 |
33,00 |
22,00 |
|
ln(p/1кПа) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Показания секундоме-ра |
t1 |
|
|
|
|
|
|
|
|
|
|
|
|
t2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
t3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
tсреднее, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
Обработка результатов измерений
Найдите средние значения времени и запишите в таблицу в секундах.
Вычислите величины, занесите в таблицу.
Постройте график зависимости lnp от времени.

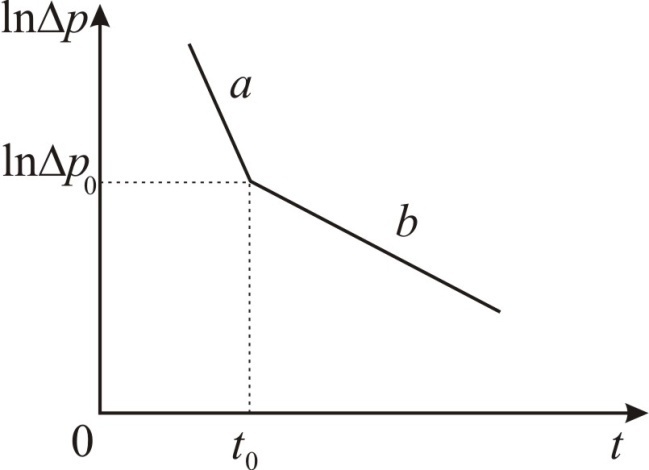

Рис. 9. Зависимость при изменении режима течения воздуха
Если на графике будет наблюдаться излом (рис. 9), это означает, что при высоких перепадах p режим течения турбулентный (участок “a”). В связи с тем, что формулы, используемые в данной работе, применимы только при ламинарном течении, то в дальнейших расчетах следует использовать только данные участка “b”.
Постройте график lnp от t. По графику определите постоянную времени
.По значению для ламинарного течения определите вязкость газа по формуле (2.12). Значение занесите в таблицу 2.
Определив значение динамической вязкости, вычислите коэффициент кинематической вязкости по формуле (1.5), приняв плотность воздуха равной = 1,3 кг/м3.
Вычислите число Рейнольдса по результатам эксперимента по формуле (2.14).
Вычислите из формулы (1.7) среднюю длину свободного пробега молекул , R = 8,31 Дж/(моль К), μ = 0,029 кг/моль.
Таблица 2
Радиус капилляра, r, м |
Длина капилляра L, м |
, с |
, Нс/м2 |
, м2/с |
, м |
Re |
|
|
|
|
|
|
|
