13.1.2. Принцип маршрутизации
Важнейшей задачей сетевого уровня является маршрутизация — передача пакетов между двумя конечными узлами в составной сети Интернет (т.е. интерсети-internet). Каждую из этих сетей часто называют подсетью. Рассмотрим принципы маршрутизации на примере составной сети, показанной на рис. 13.1. В этой сети 20 маршрутизаторов объединяют 18 сетей (подсетей) в общую сеть. Здесь S1, S2,...,S18 - это номера сетей. Маршрутизатор имеют несколько портов (минимум два), к которым присоединяются сети. Каждый порт маршрутизатора можно рассматривать как отдельный узел сети: он имеет собственный сетевой адрес и собственный локальный адрес в той подсети, которая к нему подключена. Например, маршрутизатор под номером 1 имеет три порта, к которым подключены сети S1, S2, S3. На рисунке сетевые адреса этих портов обозначены как М1(1), М1(2) и М1(3). Порт М1(1) имеет локальный адрес в сети с номером S1, порт М1(2) - в сети S2, а порт М1(3) - в сети S3. Таким образом, маршрутизатор можно рассматривать как совокупность нескольких узлов, каждый из которых входит в свою сеть. Как единое устройство маршрутизатор не имеет ни отдельного сетевого адреса, ни какого-либо локального адреса.

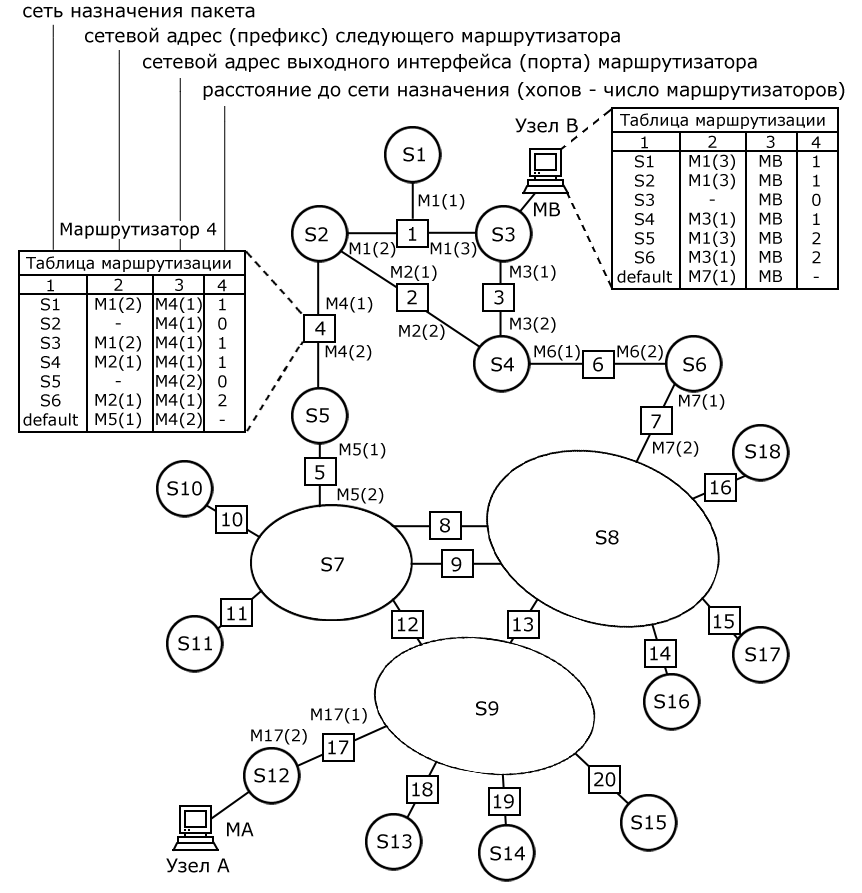

Рис. 13.1. Маршрутизация в сети Интернет
В сложных составных сетях почти всегда существует несколько маршрутов для передачи пакетов между двумя конечными узлами. Маршрут - это последовательность маршрутизаторов, которые должен пройти пакет от отправителя до получателя. Так, пакет, отправленный из узла А в узел В, может пройти через маршрутизаторы 17, 12, 5, 4 и 1 или маршрутизаторы 17, 13, 7, 6 и З. Нетрудно найти еще несколько маршрутов между узлами А и В. Задачу выбора маршрута из нескольких возможных решают маршрутизаторы, а также конечные узлы. Маршрут выбирается на основании имеющейся у этих устройств информации о текущей конфигурации сети, а также на основании указанного критерия выбора маршрута (метрики). Примером такой метрики может быть количество пройденных в маршруте промежуточных маршрутизаторов (хопов). Чтобы по адресу сети назначения можно было выбрать рациональный маршрут дальнейшего следования пакета, каждый конечный узел и маршрутизатор анализируют специальную информационную структуру, которая называется таблицей маршрутизации. Используя условные обозначения для сетевых адресов маршрутизаторов и номеров сетей в том виде, как они приведены на рис. 13.1 посмотрим, как могла бы выглядеть таблица маршрутизации, например, в маршрутизаторе 4. В первом столбце таблицы перечисляются номера сетей, входящих в интерсеть и которые являются сетями назначения IP-пакета. В каждой строке таблицы следом за номером сети указывается сетевой адрес следующего маршрутизатора (более точно, сетевой адрес соответствующего порта следующего маршрутизатора), на который надо направить пакет, чтобы тот передвигался по направлению к сети с данным номером по рациональному маршруту. Когда на маршрутизатор поступает новый пакет, номер сети назначения (профиль сети), извлеченный из поступившего кадра, последовательно сравнивается с номерами сетей в строках таблицы. Строка с совпавшим номером сети указывает, на какой ближайший маршрутизатор следует направить пакет. Например, если на какой-либо порт маршрутизатора 4 поступает пакет, адресованный в сеть S6 (рис.1), то из таблицы маршрутизации маршрутизатора 4 следует, что сетевой адрес следующего маршрутизатора — М2(1), то есть очередным этапом движения данного пакета будет движение к порту 1 маршрутизатора 2. Сетевой адрес выходного порта - М4(1). В четвёртом столбце таблицы маршрутизации маршрутизатора 4 указано расстояние до сети назначения в хопах (число промежуточных маршрутизаторов). Поскольку пакет может быть адресован в любую сеть составной сети, может показаться, что каждая таблица маршрутизации должна иметь записи обо всех сетях, входящих в составную сеть. Но при таком подходе в случае крупной сети объем таблиц маршрутизации может оказаться очень большим, что повлияет на время ее просмотра, потребует много места для хранения и т. п. Поэтому на практике число записей в таблице маршрутизации стараются уменьшить за счет использования специальной записи - «маршрутизатор по умолчанию» (default). Действительно, если принять во внимание топологию составной сети, то в таблицах маршрутизаторов, находящихся на периферии составной сети, достаточно записать номера сетей, непосредственно подсоединенных к данному маршрутизатору или расположенных поблизости, на тупиковых маршрутах. Обо всех же остальных сетях можно сделать в таблице единственную запись, указывающую на маршрутизатор, через который пролегает путь ко всем этим сетям. Такой маршрутизатор называется маршрутизатором по умолчанию, а вместо номера сети в соответствующей строке помещается запись default. В нашем примере таким маршрутизатором по умолчанию для сети S5 является маршрутизатор 5, точнее его порт М5(1). Это означает, что путь из сети S5 почти ко всем сетям большой составной сети пролегает через этот порт маршрутизатора. Перед тем как передать пакет следующему маршрутизатору, текущий маршрутизатор должен определить, на какой из нескольких собственных портов он должен поместить данный пакет. Для этого служит третий столбец таблицы маршрутизации. Еще раз подчеркнем, что каждый порт идентифицируется собственным сетевым адресом. Задачу маршрутизации решают не только промежуточные узлы-маршрутизаторы, но и конечные узлы - компьютеры. На рис. 13.1 приведена таблица маршрутизации для узла B. Ниже помещена таблица маршрутизации другого конечного узла составной сети - узла A (табл. 13.1). Компактный вид таблицы маршрутизации отражает тот факт, что все пакеты, направляемые из узла А, либо не выходят за пределы сети S12, либо непременно проходят через порт 1 маршрутизатора 17. Этот маршрутизатор и определен в таблице маршрутизации в качестве маршрутизатора по умолчанию. Еще одним отличием работы маршрутизатора и конечного узла при выборе маршрута является способ построения таблицы маршрутизации. Если маршрутизаторы обычно автоматически создают таблицы маршрутизации, обмениваясь служебной информацией, то для конечных узлов таблицы маршрутизации часто создаются вручную администраторами и хранятся и виде постоянных файлов на дисках.
|
||||||||||||||||
