11.3. Типовые топологии
На рис. 11.3 приведена более полная схема двухточечного участка системы DWDM с
вводом/выводом в промежуточных узлах OADM.

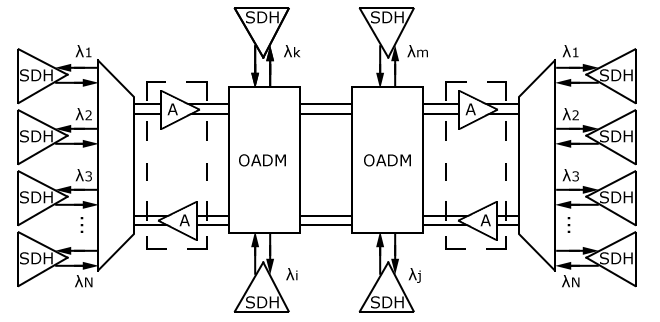

Рис.
11.3. Участок системы DWDM с вводом/выводом
в промежуточных узлах
Оптические мультиплексоры ввода/вывода OADM могут вывести из общего оптического сигнала волну определенной длины и ввести туда сигнал этой же длины волны, так что спектр транзитного сигнала не изменится, а соединение будет выполнено с одним из абонентов, подключенных к промежуточному мультиплексору. OADM поддерживает операции ввода-вывода волн сугубо оптическими средствами или с промежуточным преобразованием в электрическую форму. Обычно полностью оптические (пассивные) мультиплексоры ввода-вывода могут отводить небольшое число волн, так как каждая операция вывода требует последовательного прохождения оптического сигнала через оптический фильтр, который вносит дополнительное затухание. Если же мультиплексор выполняет электрическую регенерацию сигнала, то количество выводимых волн может быть любым в пределах имеющегося набора волн, так как транзитный оптический сигнал предварительно полностью демультиплексируется.
Кольцевая топология сети (рис. 11.4) обеспечивает живучесть сети DWDM за счет резервных путей. Методы защиты трафика, применяемые в DWDM, аналогичны методам в SDH. Для того чтобы какое-либо соединение было защищено, между его конечными точками устанавливаются два пути: основной и резервный. Мультиплексор конечной точки сравнивает два сигнала и выбирает сигнал лучшего качества (или сигнал, заданный по умолчанию). По мере развития сетей DWDM в них все чаще будет применяться ячеистая топология (рис. 11.5), которая обеспечивает лучшие показатели в плане гибкости, производительности и отказоустойчивости, чем остальные топологии. Однако для реализации ячеистой топологии необходимо наличие оптических кросс-коннекторов ОХС (Optical Cross-Connector), которые не только добавляют волны в общий транзитный сигнал и выводят их оттуда, как это делают мультиплексоры ввода-вывода, но и поддерживают произвольную коммутацию между оптическими сигналами, передаваемыми волнами разной длины.
Рис. 11.4. Кольцо мультиплексоров DWDM

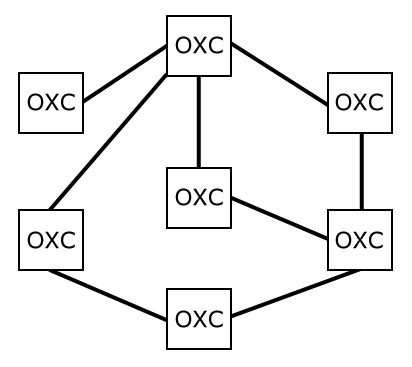

Рис. 11.5. Ячеистая топология сети DWDM
Глава 12. Ip-сети. Стек протоколов tcp/ip и их функции
12.1. Стек протоколов тср/ip
12.1.1. IP-сеть
IP-сеть (какой является Интернет) отличается от глобальных сетей тем, что является составной сетью из подсетей, число которых измеряется тысячами. Для Интернета характерно использование стека протоколов не эталонной модели OSI, а эталонной модели TCP/IP [10,23]. На рис. 12.1 представлен стек протоколов TCP/IP и его соответствие уровням модели OSI. Отличительной особенностью TCP/IP является также то, что IP-пакеты могут передаваться с использованием различных технологий составных сетей, в том числе посредством уже рассмотренных глобальных сетей Х.25, FR и ATM, которые являются самостоятельными со своими протоколами, адресацией и др. Другой особенностью является то, что эталонная модель TCP/IP в отличие от эталонной модели OSI была разработана под конкретную составную сеть (интерсеть или internet). Подсети, составляющую эту составную сеть, соединяются между собой маршрутизаторами. Такими подсетями могут быть как локальные, так и глобальные сети различных технологий.
Прикладной уровень стека TCP/IP (уровень 4) соответствует трём верхним уровням модели OSI. К протоколам прикладного уровня относятся протокол переноса файлов (FTP); протокол электронной почты (SMTP); протокол передачи гипертекста HTTP (Hyper Text Transfer Protocol), используемый для создания страниц во всемирной паутине (глобальной гипертекстовой информационной системе) WWW (сокращенное название – web) - основа для доступа к связанным между собой документам; протокол преобразования (DNS) текстовых имен в сетевые IP-адреса, простой протокол сетевого управления (SNMP), протоколы соответственно сигнализации и передачи данных (SIP, RTP/RTCP) в IP-телефонии или речь поверх IP (VoIP-Voice over IP) и др. К протоколам прикладного уровня относятся также протоколы информационной безопасности Kerberos, PGP, SET и др.
Одним из наиболее распространенных протоколов прикладного уровня является протокол передачи гипертекста HTTP (Hyper Text Transfer Protocol). Для идентификации ресурсов (файлов) используется единообразный идентификатор ресурсов URI (Uniform Resource Identifier). Для определения местонахождения ресурсов в сети Интернет используются символьные адреса URL (Uniform Resource Locater). Всемирная паутина WWW представляет миллионы Web – серверов Интернет и клиентов во всем мире. Web – сервер принимает по протоколу HTTP запрос от клиента на определенный ресурс. Сервер находит соответствующий файл и отправляет его запросившему компьютеру по тому же протоколу HTTP. Для просмотра полученной информации применяется программа Web – браузер.

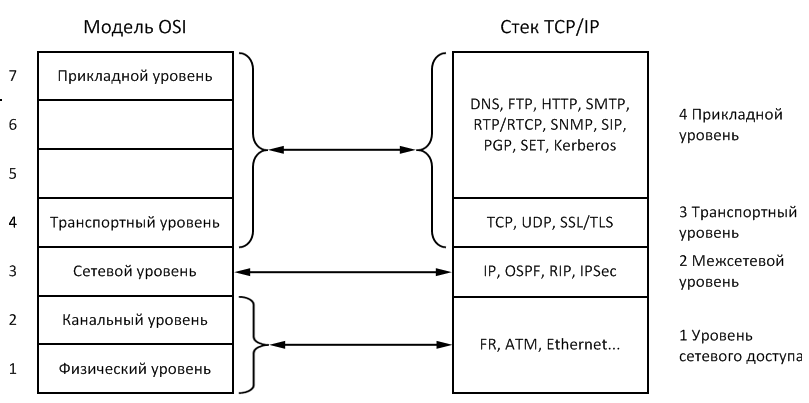

Рис. 12.1. Стек протоколов TCP/IP
В Интернете компьютеру присваивается многозначное числовое значение, называемое IP-адресом, и каждый IP-пакет содержит такой адрес получателя. Например, при десятичной записи IP-адрес содержит 12 разрядов. Пользователям тяжело запоминать такие адреса. Поэтому в Интернете пользователи используют символьные имена вместо IP-адресов. В Интернете на прикладном уровне предусмотрено преобразование этих имен, называемых доменными, в IP-адреса. Протокол преобразования называется службой имен доменов DNS (Domain Name System). В качестве средства передачи сообщений почтовая служба использует протокол прикладного уровня SMTP (Simple Mail Transfer Protocol, простой протокол передачи почты). Большинство персональных компьютеров не могут получить сообщения напрямую. Вместо этого почтовый ящик пользователя физически находится на сервере, который постоянно готов к обработке и сохранению сообщений адресата. Адрес почтового ящика в Интернете состоит из двух символьных частей, разделенных между собой символом @. Первая часть адреса идентифицирует пользователя, а вторая показывает доменное имя компьютера, на котором находится его почтовый ящик.
