1. 10.5.1. Контроль трафика

Основной функцией контроля трафика является мониторинг соединения. При этом производится мониторинг потока трафика и соблюдения условий соглашений в целях защиты сетевых ресурсов от неправильного использования (или злоупотребления), которое может преднамеренно или непреднамеренно повлиять на качество услуг, предоставляемых другим пользователям сети по установленным ими соединениям. Мониторинг соединений на NNI-уровне является обязательным и называется NPC (Network Parameter Control). Приведём один из самых простых механизмов мониторинга и контроля трафика с NNI-интерфейса. В случае нарушения ячейкой соглашения о трафике, входной коммутатор устанавливает бит приоритета потери CLP (Cell Loss Priority), равным 1, тем самым отмечая, что у неё низкий приоритет. Если же ячейка не нарушила условия соглашения пользователя с сетью, её бит CLP остаётся равным 0, что указывает на высокий приоритет. При возникновении перегрузки в сети ячейки с приоритетом 1 уничтожаются, а с приоритетом 0 передаются дальше. Форум АТМ определяет две модели проверки приоритета.

• Модель прозрачной передачи битов CLP, при которой устройство сети игнорирует CLP-бит. Такая модель используется, например, при сервисе AAL с постоянной битовой скоростью CBR, для которого важна гарантия показателя задержки ячеек.

• Модель пристальной проверки CLP, при которой применяется селективное уничтожение ячейки с CLP-бит, равным 1. Такая модель используется, например, в сервисе AAL net-VBR, для которого важна гарантия показателя вероятности доставки пакета.

10.5.2. Контроль перегрузки

Форум АТМ специфицировал два метода контроля перегрузки.

• Индикация явной перегрузки при прямой передаче EFCI (Explicit Forward Congestion Indication).

• Относительная маркировка скорости передачи RRM (Relative Rate Marking).

В режиме EFCI коммутатор устанавливает в заголовке ячейки соответствующий бит. Приняв такую ячейку, оконечная станция-получатель адаптивно понижает скорость ячеек в соединении. Если в таких соединениях используются ячейки управления ресурсами RM-ячейки с определенными значением VCI=6, оконечная станция-получатель может уведомить отправителя о перегрузе. Для этого станция-получатель посылает RM-ячейку с указанием о перегрузе на оконечную станцию отправителя. Сервисы AAL CBR, nrt-VBR, rt-VBR, UBR могут использовать режим EFCI. В режиме RRM оконечная станция-отправитель периодически генерирует и посылает во все соединения вместе с ячейкам данных RM-ячейки. Устройство-получатель отправляет их назад отправителю, определяя тем самым, испытывает ли промежуточный коммутатор перегрузку. В RRM режиме коммутатор сам может уведомлять о перегрузке, а в EFCI получатель уведомляет отправителя о перегрузке. Поэтому режим RRM более эффективен. Метод RRM является обязательным для сервиса ABR.

6. 10.6. Виртуальная частная сеть на основе сети atm

Для построения VPN используются постоянные виртуальные каналы, в которых значения

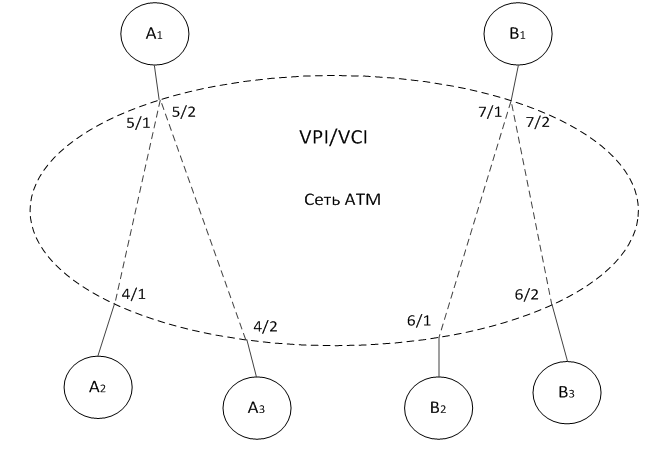

VPI/VCI устанавливаются администратором сети. На рис. 10.7 приведена логическая структура VPN-сетей ATM.

Рис. 10.7. Логическая структура VPN-сетей ATM

На этом рисунке показаны виртуальные соединения двух VPN-сетей ATM – пользователей офисов компании А и компании В. На рисунке не показаны коммутаторы АТМ. VPN-сети на основе ATM отличаются от VPN-сетей FR тем, что виртуальные каналы предоставляются широким набором согласованных показателей качества обслуживания QоS. Первая VPN А пользователей центрального офиса А1 и двух его филиалов – А2 и А3. АТМ предоставляет виртуальные каналы между главным офисом и филиалами с номерами идентификаторов VPI/VCI =5/1 и 5/2, 4/1, 4/2 (созданных в оконечных коммутаторах ATM с соответствующими офисами А1, А2, А3). Аналогично вторая VPN В включает пользователей центрального офиса В1 и двух его филиалов – В2 и В3. ATM предоставляет виртуальные каналы между главным офисом и филиалами с номерами идентификаторов VPI/VCI =7/1 и 7/2, 6/1, 6/2 (созданных в оконечных коммутаторах ATM с соответствующими офисами B1, В2 , В3). Пользователи каждой VPN получают по виртуальным каналам доступ только к пользователям своей VPN.
