12. 9.2. Физический уровень atm

Как показано на рис. 9.1 физический уровень АТМ состоит из двух подуровней: подуровня конвергенции TC (Transmission Convergence) и подуровня физической передающей среды PM (Physical Medium).

1. 9.2.1. Подуровень физического уровня атм «Конвергенция передачи»

Для исходящей передачи подуровень конвергенции ТС (Transmission Capabilities) принимает ячейки от уровня АТМ, формирует их в поток данных и передает его подуровню физического носителя. Из 53 байт ячейки 48 байт являются информационными, а 5 байт включают данные заголовка ячейки. В состав заголовка включены поля логических номеров виртуальных каналов. Последний байт заголовка служит контрольно-проверочной комбинацией КПК остальной части заголовка ячейки. Этот КПК циклического кода (полином x⁸+x²+x+1), которые обычно применяются в АТМ, позволяет исправлять одиночные ошибки, обнаруживать все двойные ошибки и большинство ошибок большей кратности. В оптоволоконных системах связи одиночные ошибки составляют более 95%. В следующих главах будет подробно рассматриваться исправляющая способность кодов. При приеме ячейки от уровня АТМ подуровень ТС формирует этот байт КПК. Поле КПК в АТМ называется контролем ошибок в заголовке НЕС (Header Error Check). При приеме ячеек с канала подуровень ТС проверяет значение НЕС, чтобы убедиться в корректности принятой ячейки. Ячейки АТМ сбрасываются при невозможности исправить ошибки в заголовке. НЕС выполняет функцию предотвращения неправильной маршрутизации ячейки. Подуровень ТС выполняет также функцию синхронизации ячеек, т.е. определение границы ячейки. Эта процедура основана на проверке соответствия НЕС остальным четырем байтам заголовка. В отсутствии пользовательского трафика в канал передаются пустые ячейки, а не флаги 01111110 как в случае FR и Х.25. Такой кадр-асинхронный режим передачи и является причиной названия АТМ (Asynchronous Transfer Mode) асинхронным методом передачи.

2. 9.2.2. Подуровень физической передающей среды atm на базе рdн

Подуровень физической передающей среды РМ (Physical Medium) выполняет функцию скремблирования, а также отвечает за передачу и прием скоростей электрического и оптического сигнала. Напомним, что под скремблированием понимается процедура перемешивания потока данных с целью улучшения поимпульсной синхронизации, т.е. определения середины каждого принимающего бита. Кроме синхронизации скремблирование служит также в некоторой степени защитой от прослушивания трафика. Используются две стандартизированные ITU-T технологии транспортных средств первичной сети связи для передачи ячеек АТМ: синхронная цифровая иерархия SDH (Synchronous Digital Hierarchy) и плезиохронная цифровая иерархия PDH (Plesiochronous Digital Hierarchy). Параметры этих систем рассмотрены в рекомендациях ITU-T серии G.7хх. Система передачи синхронной оптической сети SONET (Synchronous Optical Network), используемая в США, по своим принципам мало отличается от системы SDH, принятой в Европе. Иерархия строится на основе основного цифрового канала (ОЦК) 64 кбит/с. На рис. 9.2 показан формат размещения ячеек АТМ в кадре иерархического уровня скоростей Е3 (см. глава 3, таблица 3.1).

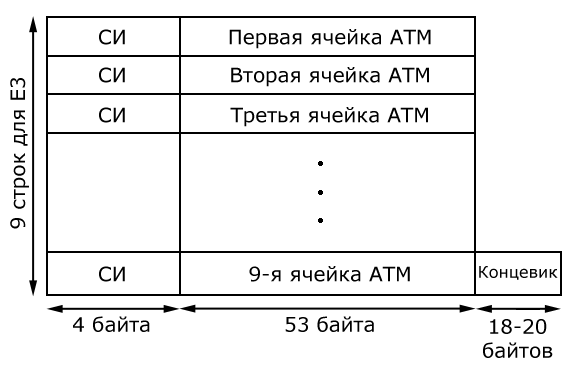

Р ис. 9.2. Размещение ATM-ячеек в кадре иерархического уровня скоростей E3 с использованием протокола PLCP

Такое преобразование выполняет протокол PLCP (Physical Layer Convergence Protocol). Передача кадра занимает 125 мкс для полезной нагрузки данных в Е3. Концевик кадра состоит из 18-20 байтов и содержит информацию для синхронизации с кадром Е3.

Примечание: СИ – служебная информация
