7. 8.8. Особенности сети Frame Relay по сравнению с сетью х.25

Перечислим на основании приведенного выше материала особенности сети FR по сравнению с сетью Х.25.

• Стандартом на сеть FR предусмотрено согласование с провайдером при установлении соединения требований пользователя к показателям трафика, влияющим на качество обслуживания QoS. Сеть Х.25 такую возможность пользователю не предоставляет.

• Стек протоколов транспортной сети FR состоит из двух уровней (физический и канальный). Стек протоколов транспортной сети Х.25 состоит из трех уровней, соответствующих модели OSI. Искаженные в канале кадры FR не восстанавливаются в транспортной сети FR. Канальный уровень FR выполняет процедуры обнаружения искаженных кадров на приеме и коммутацию кадров “Данные”. В сети Х.25 процедуры канального уровня обнаруживают искаженные информационные кадры и восстанавливают их путем повтора из буфера. На сетевом уровне Х.25 производится коммутация информационных кадров.

• В сети FR установление и разъединение коммутируемого виртуального канала осуществляется по выделенному виртуальному каналу. В сети Х.25 функции установления и разъединения КВК выполняются в том же виртуальном канале, в котором производится обмен пакетов “Данные”.

• В формате кадра FR предусмотрены поля оповещения конечных пользователей конкретных виртуальных каналов о перегрузке. В сети Х.25 предусмотрено оповещение о перегрузке относительно всех пользователей, подключённых к центру коммутации.

• В сети FR производители поддерживают не только службу передачи данных, как и в Х.25, но и службу передачи речи. Следует отметить, что служба передачи речи в FR не стандартизирована международной организацией. В сети Х.25 службы передачи речи нет.

• В сети FR кроме постоянного и коммутируемого виртуального канала предусмотрен третий тип виртуального канала - коммутируемый постоянный виртуальный канал КПВК (SPVC).

• В сети FR в отличие от Х.25 предусмотрена процедура контроля постоянного виртуального канала.

• В VPN на базе FR в отличие от закрытой группы абонентов на базе Х.25 предусмотрена возможность выполнения требований пользователей по согласованию показателей трафика с провайдером.

• Для сети FR предоставлена возможность гарантировать обслуживание пользователей, заключив для этого соглашение об уровне обслуживания SLA с провайдером сети. Международная организация Форум Frame Relay для этой цели разработала специальный документ.

Для пользователей сетью Х.25 такая возможность не предоставлена.

9. Глава 9. Сеть atm. Физический уровень

10. 9.1. Основные положения и стек уровней сети атм

Сеть АТМ (асинхронный метод передачи, Asynchronous Transfer Mode) так же, как и Х.25 и Frame Relay является сетью пакетной коммутации [18,19]. Сеть АТМ можно рассматривать как развитие сети Frame Relay. В отличие от FR сеть АТМ с самого начала создавалась как мультимедийная универсальная технология для передачи всех видов информации (данные, речь, видео и др.). В технологии АТМ для этого заложены механизмы, позволяющие эффективно передавать такой разнородный трафик. АТМ обеспечивает интегрированную передачу данных, речи, подвижных и неподвижных изображений методом мультиплексирования в едином цифровом тракте. Обеспечение передачи высококачественной речи и изображений означает, что сквозные («из конца в конец») задержки в территориально разнесенных сетях не должны превышать нескольких десятков миллисекунд. Примерами использования технологии АТМ является сеть транспортной системы метро Москвы, сеть департамента города Москвы по образованию. АТМ является так же, как и сеть FR технологией с ретрансляцией кадров, которые в сети АТМ называются ячейками. В отличие от FR и Х.25, в которых кадры и пакеты могут иметь любой размер вплоть до некоторого максимума, все ячейки АТМ имеют одну и ту же строго определенную длину – 53 байта. Из 53 байтов 5 является заголовком ячейки, а оставшиеся 48 используются для передачи пользовательских данных (которые могут включать служебную и другую информацию в зависимости от типа трафика). Ограничение ячейки фиксированной длиной упрощает реализацию некоторых процедур технологии АТМ аппаратным способом. Специализированные высокоскоростные наборы микросхем уменьшают задержки простаивания данных в очереди на обработку в коммутаторах. Поэтому при прохождении через сеть АТМ трафик реального времени не имеет больших задержек «из конца в конец». Это сочетание фиксированного размера ячейки АТМ и реализации многих процедур высокоскоростным аппаратным способом дает технологии АТМ возможность объединить все типы трафика в одной высокоэффективной коммутирующей платформе. В сети АТМ так же, как и в сети FR стек протоколов определяется конкретной процедурой − сигнализацией или передачей трафика т.к. сигнализация является выделенной. На рис. 9.1 показано из каких уровней состоит архитектура АТМ. Уровни АТМ, так же, как и FR, соответствуют уровням 1 и 2 эталонной модели OSI. Искаженные в канале ячейки не восстанавливаются в транспортной сети.

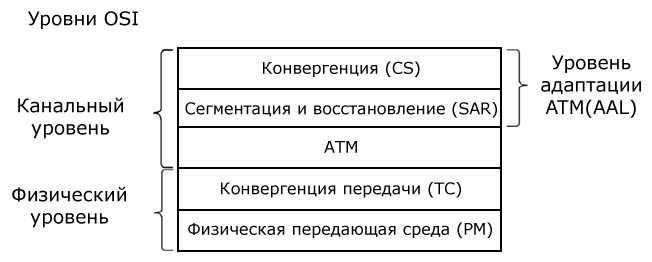

Рис. 9.1. Уровни АТМ
